Приточно вытяжная установка Daikin VAM150FC9

Описание Приточно вытяжная установка Daikin VAM150FC9

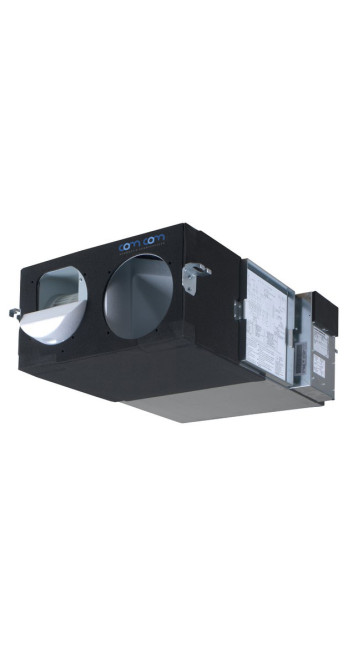

Приточно-вытяжная установка Daikin VAM150FC9

1. Инженерное позиционирование и архитектурная роль

Приточно-вытяжная установка Daikin VAM150FC9 представляет собой компактный узел принудительной вентиляции с интегрированной функцией рекуперации тепловой энергии и влаги. Данная модель относится к серии VAM-FC и спроектирована для обеспечения контролируемого воздухообмена в помещениях, где приоритет отдается энергосбережению и поддержанию стабильных параметров микроклимата. Инженерная ценность VAM150FC9 заключается в использовании специализированного теплообменника из высокогигроскопичной бумаги (HEP), который позволяет утилизировать не только явную теплоту (температуру), но и скрытую (влажность), что принципиально отличает её от систем с пластинчатыми алюминиевыми или роторными рекуператорами. В контексте современной жилой и коммерческой недвижимости установка выполняет роль центрального звена в подготовке приточного воздуха, минимизируя нагрузку на системы кондиционирования и отопления.

2. Термодинамический базис: Энтальпийный теплообмен

Фундаментальным преимуществом Daikin VAM150FC9 является процесс энтальпийного обмена. Теплообменный элемент выполнен из пористого материала, способного пропускать молекулы водяного пара, задерживая при этом вредные примеси, запахи и загрязнения. В зимний период это предотвращает чрезмерное осушение воздуха, возвращая часть влаги из вытяжного потока в приточный. В летний период процесс инвертируется: избыточная влажность наружного воздуха поглощается и выводится вместе с вытяжкой, снижая латентную нагрузку на испаритель системы кондиционирования. Эффективность рекуперации тепла в номинальном режиме достигает 75–80%, а эффективности влагообмена — до 60%. Это позволяет сократить общие энергозатраты здания на 25–30% по сравнению с прямоточными системами вентиляции.

3. Аэродинамические параметры и напорные характеристики

Модель VAM150FC9 рассчитана на номинальный расход воздуха 150 м³/ч. Важным инженерным параметром является внешнее статическое давление (ESP), которое в данной установке варьируется в зависимости от выбранной скорости вентилятора. При максимальной мощности установка способна преодолевать сопротивление сети воздуховодов до 75–85 Па. Использование высокоэффективных DC-двигателей вентиляторов обеспечивает плавное регулирование и стабильную работу в широком диапазоне напряжений. Кривая производительности указывает на оптимальное использование установки в помещениях площадью от 40 до 60 м² при стандартной высоте потолков, что гарантирует соблюдение норм кратности воздухообмена согласно ASHRAE 62.1 и ДБН В.2.5-67.

4. Конструктивные особенности и монтажные регламенты

Габариты корпуса VAM150FC9 оптимизированы для скрытого монтажа в запотолочном пространстве. Высота блока составляет всего 285 мм, что является критическим фактором для современных интерьерных решений с ограниченным межпотолочным расстоянием. Установка поддерживает мультипозиционный монтаж: она может быть установлена как в горизонтальном, так и в перевернутом положении, что упрощает проектирование трасс воздуховодов. Присоединительные патрубки имеют диаметр 100 мм, обеспечивая совместимость со стандартными гибкими и жесткими вентканалами. Конструкция корпуса включает слой звуко- и теплоизоляции из негорючего пенополистирола, что минимизирует теплопотери через стенки прибора и снижает уровень шума, передаваемого в помещение.

5. Интеллектуальное управление и системная интеграция

Daikin VAM150FC9 глубоко интегрирована в экосистему управления Daikin через протокол P1/P2. Это позволяет объединять вентиляционную установку с внутренними блоками систем VRV или Sky Air для синхронной работы. При такой интеграции пульт управления (например, Madoka или BRC1E53) становится единой точкой контроля температуры и качества воздуха. Поддержка функции автоматического выбора режима (Bypass) позволяет системе переходить на прямое проветривание в ночное время суток или в переходные периоды, когда температура наружного воздуха ниже температуры внутри помещения (Free Cooling). Также предусмотрена возможность подключения внешнего датчика CO2, который переводит установку в интенсивный режим только при повышении концентрации углекислого газа, существенно продлевая ресурс фильтров и снижая энергопотребление.

6. Акустический комфорт: Анализ звукового давления

Шумовые характеристики являются определяющим фактором при выборе установки для спален или рабочих кабинетов. Уровень звукового давления VAM150FC9 на минимальной скорости составляет около 21–23 дБ(А), что находится ниже порога естественного шумового фона в тихой жилой комнате. На максимальной мощности уровень шума возрастает до 28–30 дБ(А). Важно учитывать, что данные значения измеряются в свободном поле; фактический шум в помещении будет зависеть от качества шумоглушителей, конфигурации воздухораспределителей (анемостатов или диффузоров) и виброизоляции при креплении к перекрытию. Инженеры Daikin применили специальные лопасти вентилятора с оптимизированным профилем для снижения турбулентности воздушного потока.

7. Качество подготовки воздуха и фильтрация

В базовой комплектации установка оснащена фильтрами грубой очистки класса G3 (ISO Coarse), которые защищают теплообменный элемент от крупной пыли, насекомых и волокон. Однако архитектура корпуса позволяет устанавливать опциональные фильтры тонкой очистки класса F7 (ePM1 55%) или выше. Это критически важно для объектов, расположенных вблизи оживленных магистралей или в регионах с высокой концентрацией пыльцы. Своевременная замена фильтров контролируется встроенным таймером в системе управления, который информирует пользователя о необходимости обслуживания. Важно отметить, что использование более плотных фильтров увеличивает аэродинамическое сопротивление системы, что необходимо учитывать при расчете статического давления на этапе проектирования.

8. Энергетическая эффективность и экологический след

VAM150FC9 соответствует строгим европейским директивам по энергопотреблению (ErP 2018). Удельная мощность вентилятора (SFP) находится в пределах оптимальных значений, что позволяет сертифицировать здания по стандартам LEED или BREEAM. Режим рекуперации влаги исключает необходимость установки дополнительных увлажнителей в зимний период в ряде климатических зон, что снижает общее энергопотребление инженерных систем объекта. Отсутствие необходимости в дренажном поддоне (в большинстве стандартных условий эксплуатации) упрощает монтаж и исключает риски застоя воды и размножения бактерий, что характерно для систем с охлаждением воздуха ниже точки росы.

9. Эксплуатационные ограничения и температурные режимы

Несмотря на высокую технологичность, Daikin VAM150FC9 имеет четко очерченные границы применения. Допустимый диапазон температуры наружного воздуха для работы в режиме рекуперации составляет от -15°C до +40°C. При температурах ниже -15°C существует риск обмерзания энтальпийного теплообменника из-за конденсации влаги в вытяжных каналах. Для работы в более суровых климатических условиях обязательна установка электрического или водяного преднагревателя с соответствующей логикой управления. Также запрещается использование установки в помещениях с агрессивной средой, высокой концентрацией масляного тумана или в зонах с открытым огнем без специальной подготовки.

10. Регламентное обслуживание и долговечность

Жизненный цикл VAM150FC9 рассчитан на 10–15 лет при условии соблюдения графика сервисных работ. Основные операции включают ежеквартальную очистку фильтров и ежегодный осмотр теплообменного элемента. Бумажный теплообменник HEP не подлежит промывке водой; его очистка производится исключительно сухим методом (пылесосом с мягкой щеткой) или продувкой сжатым воздухом под низким давлением. DC-двигатели вентиляторов имеют необслуживаемые подшипники с длительным ресурсом. Доступ к сервисным узлам осуществляется через нижнюю панель, что требует наличия ревизионного люка в чистовом потолке размером не менее 600x600 мм для беспрепятственного извлечения теплообменника и вентиляторных блоков.

11. Сравнительная логика выбора: VAM150FC9 vs VAM250FC9

При проектировании часто возникает дилемма между выбором младшей (150) и средней (250) модели. Выбор VAM150FC9 оправдан в случаях, когда фактическая потребность в свежем воздухе не превышает 120–130 м³/ч. Работа установки на 80% от номинальной мощности обеспечивает наилучший баланс между акустическим комфортом и энергоэффективностью. Использование более мощной модели VAM250 в малых помещениях может привести к избыточному уровню шума из-за работы вентиляторов на низких оборотах с высоким сопротивлением в малых сечениях воздуховодов. Таким образом, VAM150FC9 является эталонным решением для однокомнатных квартир, небольших офисов или отдельных кабинетов в крупных административных зданиях.

12. Влияние на микроклимат и здоровье

Контролируемая вентиляция с помощью Daikin VAM150FC9 напрямую влияет на когнитивные способности и самочувствие находящихся в помещении людей. Удаление углекислого газа, летучих органических соединений (VOC) и радона происходит непрерывно, в отличие от циклического проветривания через окна. Энтальпийный обмен поддерживает влажность в диапазоне 40–60%, что предотвращает пересыхание слизистых оболочек и снижает риск распространения вирусных инфекций. В условиях городской среды, где наружный воздух загрязнен мелкодисперсными частицами PM2.5, использование данной установки с качественной системой фильтрации становится не просто вопросом комфорта, а необходимым элементом превентивного здравоохранения.

13. Системная надежность и гарантийные обязательства

Корпорация Daikin обеспечивает строгий контроль качества на всех этапах производства серии VAM. Использование оригинальных компонентов и прецизионная сборка минимизируют вероятность отказа системы в гарантийный период. Однако для сохранения гарантии монтаж должен выполняться сертифицированными специалистами с обязательной пусконаладкой, включающей замер фактических расходов воздуха на диффузорах и проверку баланса притока и вытяжки. Дисбаланс потоков более 10% может привести к неэффективной работе рекуператора и возникновению нежелательных зон давления в помещении (инфильтрация или эксфильтрация).

14. Техническое резюме: Архитектура осознанного выбора

Подводя итог техническому анализу Daikin VAM150FC9, следует выделить ключевые факторы, определяющие целесообразность её приобретения. Это оборудование мирового класса, предназначенное для интеграции в высокотехнологичные системы управления климатом. Оно не является самым дешевым решением на рынке, но его стоимость компенсируется за счет низких эксплуатационных расходов, долговечности и высокого качества воздушной среды. Выбор данной модели — это выбор в пользу проверенных инженерных решений, где каждый элемент — от состава бумаги в теплообменнике до формы лопастей вентилятора — подчинен логике эффективности и комфорта. При соблюдении проектных параметров и регламентов обслуживания, VAM150FC9 становится невидимым, но незаменимым фундаментом здорового и энергоэффективного пространства.

15. Проектирование систем на базе VAM150FC9

При разработке проектной документации необходимо учитывать не только саму установку, но и всю периферию. Рекомендуется использование гибких звукопоглощающих воздуховодов на участках подключения к установке для предотвращения передачи вибраций. Расстановка приточных и вытяжных устройств должна исключать эффект «короткого замыкания», когда свежий воздух сразу уходит в вытяжку, не перемешиваясь в рабочей зоне. Оптимальным считается подача притока в жилые зоны (спальни, гостиные) и забор вытяжки из зон с наибольшим загрязнением или транзитных зон (коридоры, гардеробы). Такая схема движения воздуха гарантирует максимальную эффективность вентиляции при минимальном расходе.

16. Заключительный вывод для инвестора и пользователя

Инвестиции в приточно-вытяжную установку Daikin VAM150FC9 являются рациональным вложением в качество жизни и капитализацию недвижимости. В условиях постоянного роста цен на энергоносители и повышения требований к экологичности зданий, наличие эффективной системы рекуперации становится стандартом. Данная установка обеспечивает ту степень автоматизации и надежности, которая требуется от оборудования премиального сегмента, сохраняя при этом простоту управления и предсказуемость результата. Технологическое превосходство Daikin в области энтальпийного обмена подтверждено десятилетиями эксплуатации по всему миру, что делает VAM150FC9 безопасным и обоснованным выбором для любого современного интерьера.

17. Дополнительные технические уточнения

Для специалистов по автоматизации важно отметить, что плата управления VAM150FC9 имеет дополнительные клеммы для подключения внешних сигналов управления, таких как пожарная сигнализация (принудительная остановка) или сигналы от систем "Умный дом" через сухие контакты. Это расширяет возможности кастомизации системы под конкретные требования заказчика без необходимости приобретения дорогостоящих шлюзов. Также стоит обратить внимание на возможность настройки приоритета притока или вытяжки, что полезно в помещениях с каминами или специальными требованиями к давлению. Все эти нюансы подтверждают глубокую инженерную проработку продукта, ориентированную на решение сложных задач в области вентиляции и кондиционирования.

В конечном счете, Daikin VAM150FC9 представляет собой сбалансированное, высокоэффективное и надежное устройство, которое успешно решает задачи воздухообмена в жилых и малых коммерческих помещениях. Его характеристики полностью соответствуют современным требованиям к комфорту, безопасности и энергосбережению, делая его одним из лидеров в своем классе оборудования. Каждое техническое решение, заложенное в конструкцию VAM150FC9, направлено на достижение максимального результата при минимальном вмешательстве пользователя, что и определяет высокий статус продукции Daikin на мировом рынке климатической техники. Использование данной установки гарантирует стабильность параметров микроклимата в течение многих лет эксплуатации.
