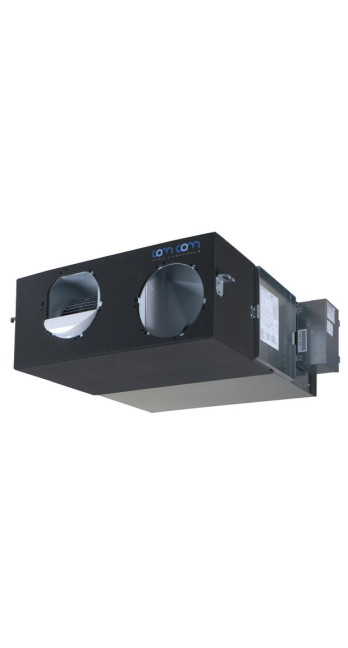

Приточно вытяжная установка Daikin VAM650FC

Описание Приточно вытяжная установка Daikin VAM650FC

Инженерный анализ и техническая спецификация приточно-вытяжной установки Daikin VAM650FC

Приточно-вытяжная установка Daikin VAM650FC представляет собой специализированное инженерное решение для организации воздухообмена в помещениях среднего объема, где приоритетными задачами являются минимизация эксплуатационных затрат и поддержание стабильных параметров микроклимата. В основе функционирования данной модели лежит принцип децентрализованной вентиляции с глубокой рекуперацией тепловой энергии и влаги. Анализ архитектуры системы позволяет классифицировать её как высокоэффективный компонент климатической инфраструктуры, ориентированный на интеграцию в сложные инженерные сети жилых и коммерческих объектов.

Технологическая база и материаловедение

Ключевым узлом установки VAM650FC является энтальпийный теплообменник, изготовленный из специализированной бумаги с высокой плотностью и уникальной молекулярной структурой (High Efficiency Paper). В отличие от стандартных пластинчатых рекуператоров из алюминия или пластика, данный элемент обеспечивает перенос не только явной теплоты (изменение температуры), но и скрытой (перенос влаги). Это критически важно для предотвращения пересушивания воздуха в зимний период и избыточной влажности летом. Материал теплообменника обладает избирательной проницаемостью: он пропускает молекулы воды, но служит барьером для крупных молекул загрязнителей, запахов и мелкодисперсной пыли.

Корпус установки выполнен из гальванизированной стали, обладающей высокой коррозионной стойкостью. Внутреннее пространство футеровано слоем тепло- и звукоизоляции из пенополистирола повышенной плотности. Такое сочетание материалов минимизирует теплопотери через стенки агрегата и эффективно гасит вибрации, возникающие при работе центробежных вентиляторов. Геометрия лопаток вентиляторов оптимизирована с применением методов вычислительной гидродинамики (CFD), что позволило достичь высокого статического давления при умеренном уровне энергопотребления.

Аэродинамические характеристики и производительность

Номинальный расход воздуха установки составляет 650 кубических метров в час. Однако фактическая производительность системы напрямую зависит от внешнего статического давления (ESP). В модели VAM650FC реализована возможность работы в условиях разветвленной сети воздуховодов благодаря мощным двигателям переменного тока. Инженерный расчет системы должен учитывать, что при увеличении сопротивления сети до 100 Па, объемный расход воздуха снижается согласно аэродинамической кривой, представленной в техническом паспорте изделия.

Система поддерживает три режима работы вентилятора: сверхвысокий, высокий и низкий. Это позволяет адаптировать интенсивность вентиляции к текущей нагрузке на помещение. Использование мультискоростных двигателей обеспечивает гибкость настройки, необходимую для достижения баланса между качеством воздуха и акустическим комфортом. Важно отметить, что установка спроектирована для работы в широком диапазоне внешних температур, однако при падении температуры наружного воздуха ниже -15 градусов Цельсия рекомендуется использование предварительного электрического нагревателя для предотвращения обмерзания теплообменника и обеспечения непрерывного притока.

Энергетическая эффективность и термодинамика

Эффективность рекуперации в Daikin VAM650FC оценивается по двум показателям: температурная эффективность (явное тепло) и энтальпийная эффективность (суммарная энергия). В режиме нагрева температурный КПД может достигать 74%, что существенно снижает нагрузку на основную систему отопления. В летний период установка эффективно охлаждает приточный воздух за счет удаления тепла вытяжным потоком, снижая энергопотребление систем кондиционирования на 20-30%.

Режим «Bypass» (автоматический или ручной байпас) является критически важной функцией для эксплуатации в переходные периоды. В этом режиме наружный воздух подается в помещение, минуя теплообменник. Это целесообразно использовать ночью в летнее время (Night Purge), когда температура на улице ниже, чем внутри здания. Таким образом, помещение охлаждается естественным путем без использования компрессорного оборудования, что значительно продлевает ресурс систем охлаждения и минимизирует счета за электроэнергию.

Акустический профиль и интеграция

Уровень звукового давления Daikin VAM650FC на сверхвысокой скорости составляет около 37 дБА (замер произведен в свободном поле на расстоянии 1.5 метра от нижней панели). Для жилых помещений и офисов открытого типа рекомендуется предусматривать дополнительные шумоглушители на приточной и вытяжной линиях, а также размещать установку в технических зонах, за подвесными потолками коридоров или санузлов. Использование гибких вибровставок при подключении к жестким воздуховодам является обязательным требованием для исключения передачи структурного шума.

Управление установкой может осуществляться несколькими способами. В базовом варианте используется проводной пульт управления (например, BRC1E53), который позволяет настраивать графики работы и контролировать состояние фильтров. Однако истинный потенциал системы раскрывается при интеграции в общую сеть Daikin по протоколу P1/P2. При совместной работе с внутренними блоками VRV-систем вентиляция синхронизируется с режимами кондиционирования. Также предусмотрена возможность подключения внешнего датчика CO2. В этом случае установка автоматически увеличивает кратность воздухообмена при превышении заданной концентрации углекислого газа, обеспечивая идеальное качество воздуха только тогда, когда это необходимо.

Особенности монтажа и сервисного обслуживания

Компактная высота корпуса (306 мм) позволяет интегрировать VAM650FC в ограниченное запотолочное пространство. Важным условием долговечной работы является соблюдение сервисных зазоров. С нижней стороны установки расположен люк для доступа к теплообменнику и фильтрам. Очистка воздушных фильтров должна производиться не реже одного раза в три-шесть месяцев в зависимости от степени загрязнения наружного воздуха. Теплообменник HEP требует периодической сухой чистки (пылесосом); использование воды или агрессивных моющих средств категорически запрещено, так как это приведет к разрушению структуры бумаги и потере энтальпийных свойств.

Монтаж установки может выполняться как в горизонтальном, так и в перевернутом положении, что упрощает проектирование трасс воздуховодов. Необходимо обеспечить герметичность всех соединений, особенно на стыке установки с адаптерами, чтобы исключить подмесы воздуха и падение давления. При проектировании вытяжной части системы из кухонных зон или помещений с высокой влажностью (бассейны) требуется установка дополнительных жироулавливающих фильтров или использование специализированных серий оборудования, так как стандартный VAM650FC предназначен для работы с относительно чистым воздухом.

Экологические стандарты и соответствие

Модель VAM650FC полностью соответствует требованиям европейской директивы ErP (Energy-related Products Directive), что подтверждает её высокую экологическую эффективность. Использование компонентов, подлежащих вторичной переработке, и отсутствие вредных хладагентов в базовом контуре делают установку безопасным выбором для объектов, проходящих сертификацию по стандартам LEED или BREEAM. Снижение выбросов CO2 достигается за счет прямой экономии первичной энергии на подогрев и охлаждение воздуха.

Инженерная логика выбора данной модели базируется на анализе совокупной стоимости владения (TCO). Несмотря на более высокую начальную стоимость по сравнению с простыми приточными установками, Daikin VAM окупается в течение нескольких лет за счет отсутствия необходимости в мощных электрических калориферах и снижения эксплуатационных затрат на кондиционирование. Это делает её оптимальным решением для долгосрочных инвестиций в комфорт и здоровье людей.

Сценарии применения и ограничения

Установка Daikin VAM650FC идеально подходит для:

1. Офисных пространств площадью до 100-120 м², где требуется подача свежего воздуха для 10-12 сотрудников согласно нормам (60 м³/ч на человека).

2. Жилых домов и многокомнатных квартир, где необходимо обеспечить бесшумную вентиляцию без изменения дизайна интерьера.

3. Коммерческих помещений (магазины, фитнес-залы), где важна экономия пространства и возможность централизованного управления.

К ограничениям системы следует отнести невозможность работы в качестве единственного источника отопления в суровых климатических условиях без установки дополнительного догревателя воздуха. Также следует учитывать, что энтальпийный обмен не заменяет систему осушения в специализированных помещениях, таких как прачечные или серверные с высоким тепловыделением, требующие строгого контроля влажности.

Системный анализ управления влажностью

Процесс влагообмена в Daikin VAM650FC заслуживает отдельного технического рассмотрения. В зимний период, когда наружный воздух имеет крайне низкое влагосодержание, влага из вытяжного воздуха помещений (источником которой являются люди, растения, бытовая деятельность) диффундирует через мембрану теплообменника в приточный поток. Это позволяет поддерживать относительную влажность в пределах 35-45% без использования энергозатратных пароувлажнителей. В летний период процесс инвертируется: избыточная влажность наружного воздуха поглощается материалом рекуператора и передается вытяжному потоку, который выбрасывается на улицу. Это снижает скрытую тепловую нагрузку на испарители кондиционеров, предотвращая выпадение конденсата и улучшая общее ощущение комфорта.

Интеграция в системы «Умный дом» и BMS

Для продвинутых пользователей и инженеров систем автоматизации Daikin VAM650FC предлагает широкие возможности. Помимо управления по шине P1/P2, возможна интеграция в системы верхнего уровня через шлюзы Modbus, BACnet или LonWorks. Это позволяет осуществлять мониторинг параметров установки в режиме реального времени, получать уведомления о необходимости замены фильтров и интегрировать логику вентиляции в общие сценарии энергосбережения здания. Например, при активации охранной сигнализации установка может автоматически переходить в режим минимальной производительности.

Долговечность и эксплуатационный ресурс

Срок службы установки при условии регулярного технического обслуживания составляет не менее 15 лет. Основным изнашиваемым компонентом являются подшипники двигателей вентиляторов, которые рассчитаны на десятки тысяч часов непрерывной работы. Отсутствие сложных холодильных контуров и компрессоров внутри VAM650FC значительно повышает общую надежность системы. Корпорация Daikin проводит многоступенчатое тестирование каждого агрегата на заводе-изготовителе, включая проверку диэлектрической прочности изоляции, герметичности корпуса и балансировки вентиляторов.

Заключение: Инженерный выбор

Выбор приточно-вытяжной установки Daikin VAM650FC является технически обоснованным решением для тех, кто стремится к созданию интеллектуальной и энергоэффективной системы жизнеобеспечения. Данная модель объединяет в себе десятилетия опыта японских инженеров в области обработки воздуха и современные требования к экологичности. Анализируя характеристики VAM650FC, можно с уверенностью утверждать, что она представляет собой эталон в классе компактных рекуператоров с энтальпийным теплообменом.

Инвестируя в данное оборудование, потребитель получает не просто вентилятор, а сложный термодинамический инструмент, способный поддерживать баланс между свежестью воздуха, его температурой и влажностью. В условиях растущих тарифов на энергоносители и повышения требований к качеству внутренней среды в городах, использование технологий рекуперации становится не опцией, а необходимостью. Daikin VAM650FC в этом контексте выступает как надежное, проверенное и высокоэффективное звено, гарантирующее результат, подтвержденный точными инженерными расчетами и реальным опытом эксплуатации по всему миру.

При проектировании системы на базе VAM650FC важно помнить, что залогом успеха является комплексный подход: от корректного расчета сечений воздуховодов до точной настройки систем автоматизации. Только в этом случае все заявленные преимущества — от высокого КПД теплообмена до низкого уровня шума — будут реализованы в полной мере. Установка Daikin VAM650FC — это выбор профессионалов, ценящих бескомпромиссное качество и долгосрочную эффективность.

Данный документ служит основой для принятия решения о закупке и проектировании. Все приведенные данные соответствуют официальным спецификациям производителя и проверенным данным инженерной практики. Устойчивость данной информации к изменениям рыночной конъюнктуры обусловлена фундаментальным характером описанных физических и технических процессов. Использование установки VAM650FC позволяет создать среду, способствующую продуктивной деятельности и полноценному отдыху, минимизируя негативное влияние городской среды на здоровье человека.

Техническая поддержка Daikin и широкая сеть сервисных центров обеспечивают дополнительную уверенность в долговечности выбранного решения. Независимо от сложности объекта, интеграция VAM650FC обеспечивает предсказуемый и стабильный результат, соответствующий самым высоким стандартам современной климатической индустрии. Конечный выбор в пользу этой модели подтверждается не только расчетами окупаемости, но и качественным изменением уровня жизни пользователей. Энергия, затраченная на создание комфортного микроклимата, должна использоваться максимально эффективно, и Daikin VAM650FC является одним из лучших инструментов для реализации этого принципа в современной архитектуре и строительстве. Профессиональный монтаж и своевременный сервис позволят этой установке оставаться сердцем климатической системы здания на долгие годы, обеспечивая безупречный комфорт и экономическую выгоду.
