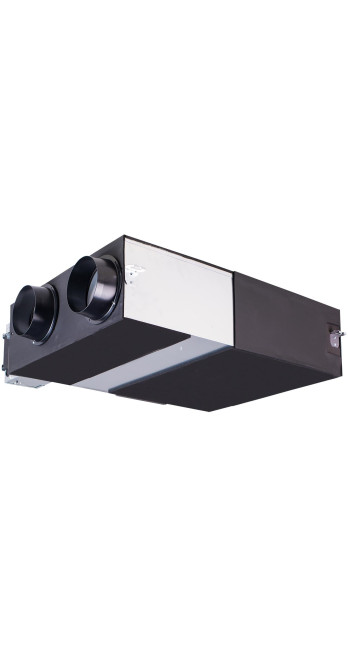

Приточно вытяжная установка Daikin VAM650J8

Описание Приточно вытяжная установка Daikin VAM650J8

Инженерный анализ приточно-вытяжной установки Daikin VAM650J8: Техническая архитектура и эксплуатационная логика

Приточно-вытяжная установка Daikin VAM650J8 представляет собой специализированный модуль обработки воздуха с интегрированной системой рекуперации тепловой энергии. Данное устройство разработано для обеспечения нормативного воздухообмена в помещениях жилого, административного и коммерческого назначения, где требуется минимизация энергетических потерь при вентиляции. В отличие от стандартных систем, серия VAM J8 использует технологию энтальпийного обмена, позволяющую утилизировать не только явную теплоту (температуру), но и скрытую теплоту (влажность), что критически важно для поддержания микроклимата и снижения нагрузки на системы кондиционирования и отопления.

1. Архитектура теплообменного модуля

Центральным узлом установки является перекрестноточный энтальпийный теплообменник, изготовленный из специализированной бумаги с высокой плотностью (High Efficiency Paper). Материал обладает избирательной проницаемостью: он позволяет молекулам воды диффундировать через мембрану, блокируя при этом перенос загрязняющих веществ, запахов и мелкодисперсных частиц между вытяжным и приточным потоками.

Инженерное преимущество такого решения заключается в отсутствии необходимости отвода конденсата в большинстве рабочих режимов, так как влага перераспределяется между потоками в газообразном состоянии. В зимний период избыточная сухость приточного воздуха компенсируется за счет влаги, извлекаемой из удаляемого воздуха. В летний период происходит обратный процесс — осушение приточного воздуха, что снижает латентную нагрузку на испаритель внутреннего блока кондиционера, предотвращая избыточное циклическое включение компрессора.

2. Аэродинамические характеристики и производительность

Модель VAM650J8 рассчитана на номинальный расход воздуха 650 $m^3/h$. Однако фактическая производительность системы является производной от аэродинамического сопротивления подключенной сети воздуховодов.

• Внешнее статическое давление (ESP): Установка оснащена вентиляторами, способными преодолевать сопротивление до 145 Па при номинальном расходе. Это позволяет интегрировать устройство в разветвленные системы с применением гибких и жестких воздуховодов, фильтров тонкой очистки и шумоглушителей.

• Многоступенчатая регулировка: Система управления поддерживает изменение скорости вентилятора (High/Low/Extra High), что дает возможность адаптировать расход воздуха под текущие потребности объекта, например, при изменении плотности заполнения помещений людьми.

• Удельная мощность: Оптимизация формы лопаток вентилятора и применение двигателей переменного тока с улучшенными характеристиками скольжения позволяют минимизировать SFP (Specific Fan Power), что соответствует жестким европейским стандартам энергоэффективности ErP 2018.

3. Режимы работы и логика управления

Автоматика Daikin VAM650J8 поддерживает три основных алгоритма обработки воздуха, выбор которых осуществляется либо вручную, либо автоматически на основе данных от температурных датчиков и внешних контроллеров.

1. Режим теплообмена (Heat Exchange Mode): Потоки приточного и вытяжного воздуха проходят через энтальпийный элемент. Это основной режим для экстремальных температур (мороз или жара), обеспечивающий максимальный возврат энергии.

2. Режим байпасирования (Bypass Mode / Free Cooling): Встроенная заслонка направляет приточный воздух в обход теплообменника. Данный режим активируется автоматически, когда наружная температура ниже температуры в помещении (например, летней ночью), что позволяет охлаждать здание без активации холодильного цикла кондиционера.

3. Автоматический выбор режима: Микропроцессорный контроллер сравнивает показания датчиков температуры внутри и снаружи, оптимизируя положение заслонки байпаса для минимизации энергопотребления.

4. Интеграция в системы интеллектуального здания

Установка VAM650J8 глубоко интегрирована в экосистему Daikin через протокол DIII-NET. Это позволяет объединять вентиляцию с мультизональными системами VRV в единую логическую цепь управления.

• Синхронизация с кондиционированием: Вентиляция может активироваться одновременно с включением внутреннего блока кондиционера. При этом возможна реализация функции «Pre-cool» или «Pre-heat», когда вентиляция задерживается до момента достижения целевых параметров температуры теплообменником кондиционера, чтобы избежать подачи дискомфортного воздуха.

• Датчики $CO_2$: Подключение внешнего датчика концентрации углекислого газа (опция BRYMA) позволяет реализовать стратегию DCV (Demand Controlled Ventilation). Система будет автоматически увеличивать расход воздуха при превышении заданного порога PPM, обеспечивая когнитивный комфорт и соблюдение санитарных норм без постоянного избыточного расхода электроэнергии.

• BMS и удаленный мониторинг: Через шлюзы Modbus или BACnet установка интегрируется в общую систему управления зданием, позволяя отслеживать состояние фильтров, аварийные коды и текущую эффективность рекуперации в режиме реального времени.

5. Акустический комфорт и монтажные параметры

Вопрос шума является критическим при выборе установки для жилых или офисных зон. Конструкция VAM650J8 включает в себя звукоизоляционный слой из вспененного полиуретана, который демпфирует вибрации и поглощает аэродинамические шумы.

Уровень звукового давления на расстоянии 1.5 метра от корпуса составляет от 31 до 39 дБ(А) в зависимости от выбранной скорости. Для снижения шума, передаваемого по воздуховодам, инженеры рекомендуют установку гибких шумоглушителей на приточной и вытяжной линиях непосредственно после установки.

Габаритные характеристики:

Высота корпуса составляет всего 306 мм. Малая высота позволяет монтировать установку в пространстве за подшивным потолком, сохраняя полезный объем помещения. Монтаж возможен как в горизонтальном положении, так и в перевернутом (для удобства обслуживания фильтров снизу). Доступ к сервисной панели осуществляется через смотровой люк размером не менее 600x600 мм.

6. Техническое обслуживание и ресурсная база

Устойчивость обеспечивается подтверждением долговечности оборудования. Daikin VAM650J8 требует минимального, но регулярного сервиса:

• Воздушные фильтры: В комплекте поставляются фильтры класса G3 (ISO Coarse). Их необходимо очищать пылесосом или промывать в слабом мыльном растворе каждые 2500 рабочих часов (индикация о необходимости очистки выводится на пульт управления).

• Теплообменный элемент: Энтальпийный блок не подлежит промывке водой. Очистка производится сжатым воздухом или пылесосом. Срок службы элемента при соблюдении регламента составляет до 10-15 лет в зависимости от чистоты наружного воздуха.

• Двигатели вентиляторов: Используются подшипники закрытого типа с заводской смазкой, не требующие обслуживания на протяжении всего срока эксплуатации.

7. Экономическая эффективность и экологический след

Применение VAM650J8 снижает установленную мощность отопительного и охладительного оборудования на 25-30%. В цифрах это означает, что при наружной температуре -15°C и температуре в помещении +22°C, приточный воздух будет нагреваться за счет рекуперации до +12..+14°C без использования электрических калориферов.

С точки зрения экологического проектирования (Green Building), использование рекуператора Daikin позволяет получить дополнительные баллы в системах сертификации LEED и BREEAM. Установка способствует сокращению выбросов $CO_2$ за счет снижения потребления первичной электроэнергии на нужды ОВиК.

8. Инженерные ограничения и рекомендации по применению

Объективный анализ требует указания условий, при которых использование данной модели может быть ограничено или требовать дополнительных инженерных решений:

1. Экстремальные температуры: При падении температуры наружного воздуха ниже -15°C повышается риск обмерзания теплообменника (несмотря на энтальпийный тип, влага из вытяжки может кристаллизоваться при резком охлаждении). В таких климатических зонах обязательна установка электрического преднагревателя малой мощности для поддержания температуры на входе в установку не ниже -10°C.

2. Влажные зоны: Не рекомендуется использовать VAM650J8 для вытяжки воздуха из санузлов, бассейнов или кухонь. Избыточная влажность и жировые примеси могут необратимо повредить структуру бумажного теплообменника. Для таких зон следует использовать отдельные вытяжные вентиляторы или рекуператоры с алюминиевыми пластинами.

3. Защита от запыленности: На строительных площадках или в районах с высоким содержанием пыльцы рекомендуется установка дополнительной секции фильтрации тонкой очистки (F7/F9) перед установкой, чтобы предотвратить засорение пор энтальпийного элемента.

9. Сравнительный анализ: Почему Daikin VAM650J8?

В сегменте установок производительностью 600-700 $m^3/h$ модель J8 выделяется на фоне конкурентов балансом между компактностью и функциональностью автоматики. В то время как бюджетные аналоги часто требуют внешних шкафов автоматики, VAM650J8 поставляется как законченное инженерное решение «Plug & Play» (при наличии пульта BRC1E53 или аналогичного).

Важным фактором является наличие сертификации Eurovent, которая гарантирует, что заявленные в каталогах характеристики (КПД, расход, шум) соответствуют реальным физическим показателям. Многие производители завышают КПД рекуперации, указывая его для условий, далеких от реальной эксплуатации; Daikin предоставляет данные, верифицированные независимыми лабораториями.

10. Порядок проектирования и подбора

При интеграции VAM650J8 в проект необходимо следовать алгоритму:

1. Расчет воздухообмена: Определение требуемого расхода по количеству людей (60 $m^3/h$ на человека для офисов) или по кратности.

2. Аэродинамический расчет: Определение потерь давления в системе. Если потери превышают 150 Па, необходимо рассмотреть установку следующей по мощности модели (VAM800J8) для работы на пониженных оборотах.

3. Проверка акустики: Оценка необходимости установки гибких вставок для виброизоляции корпуса от потолочных конструкций.

4. Схема управления: Выбор между локальным пультом, управлением через VRV-систему или интеграцией в Smart Home через сухие контакты.

Заключение

Daikin VAM650J8 — это не просто вентиляционный агрегат, а высокотехнологичный инструмент управления энергетическими потоками внутри здания. Его использование обосновано в проектах, где приоритетом является долгосрочная экономия ресурсов, акустический комфорт и глубокая автоматизация. Благодаря энтальпийному теплообменнику и возможности работы в режиме байпаса, установка обеспечивает оптимальный баланс между качеством воздуха и затратами на его обработку.

Инвестиции в оборудование такого класса окупаются в течение 3-5 отопительных сезонов за счет разницы в счетах за электроэнергию, при этом уровень комфорта повышается немедленно за счет отсутствия сквозняков и поддержания стабильной влажности. Выбор VAM650J8 — это выбор в пользу проверенных инженерных решений, соответствующих стандартам завтрашнего дня в области климатической техники и энергосбережения.
