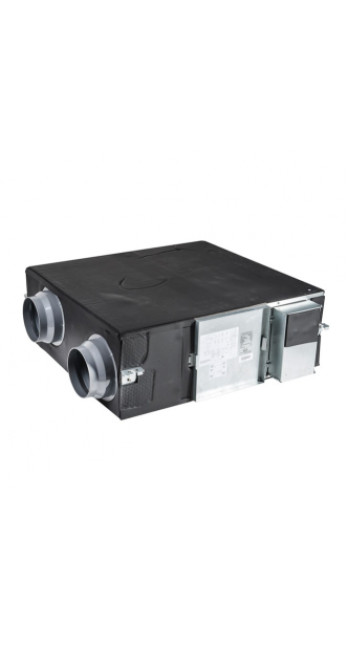

Приточно вытяжная установка Gree FHBQ-D15-M

Описание Приточно вытяжная установка Gree FHBQ-D15-M

ПРИТОЧНО-ВЫТЯЖНАЯ УСТАНОВКА GREE FHBQ-D15-M

Техническая архитектура и системная интеграция

Приточно-вытяжная установка Gree FHBQ-D15-M представляет собой компактный модуль обработки воздуха с интегрированной функцией рекуперации энергии, предназначенный для обеспечения нормативного воздухообмена в помещениях жилого и коммерческого назначения. В основе инженерной концепции данной модели лежит принцип децентрализованной или локальной централизованной вентиляции, где ключевым вектором эффективности является минимизация тепловых потерь при обновлении воздушных масс. Архитектура устройства предполагает горизонтальный монтаж в запотолочном пространстве, что требует строгого соблюдения параметров статического давления в проектируемой сети воздуховодов.

Анализ конструкции Gree FHBQ-D15-M позволяет классифицировать её как систему с перекрестноточным пластинчатым рекуператором энтальпийного типа. В отличие от стандартных алюминиевых теплообменников, энтальпийный блок выполнен из специализированной бумаги с полимерным покрытием, обладающей высокой избирательной проницаемостью. Это инженерное решение позволяет утилизировать не только явную теплоту (температуру), но и скрытую теплоту (влажность). В условиях зимней эксплуатации в умеренных широтах это предотвращает чрезмерное осушение приточного воздуха, поддерживая относительную влажность в пределах гигиенической нормы без дополнительного энергопотребления на увлажнение.

Физика процесса рекуперации и энергетическая эффективность

Процесс теплообмена в установке FHBQ-D15-M подчиняется законам термодинамики, где эффективность рекуперации напрямую зависит от разности температур и влажности между удаляемым и приточным потоками, а также от скорости ламинарного потока через каналы теплообменника. При номинальном расходе воздуха в 150 кубических метров в час поверхность теплообмена обеспечивает коэффициент температурной эффективности в диапазоне от 70% до 75%. С точки зрения системной инженерии, это означает, что при наружной температуре -10°C и внутренней +22°C, приточный воздух будет нагреваться до +12°C…+14°C исключительно за счет энергии вытяжного потока, без включения электрического догревателя.

Энергетический баланс системы определяется также потребляемой мощностью вентиляторов. В модели FHBQ-D15-M применены центробежные вентиляторы с многолопастными крыльчатками, оптимизированными для снижения турбулентных завихрений. Потребляемая мощность при максимальной нагрузке составляет 74 Вт. Удельная мощность вентилятора (SFP) находится на уровне, соответствующем современным стандартам энергосбережения для оборудования данного класса. Низкий показатель SFP критически важен для классификации здания как энергоэффективного, так как он минимизирует паразитное энергопотребление на перемещение воздушных масс.

Аэродинамические характеристики и работа под нагрузкой

Важнейшим параметром при выборе Gree FHBQ-D15-M является внешнее статическое давление, которое составляет 70 Па при номинальном расходе. Это ограничивает протяженность сети воздуховодов и количество фасонных изделий (отводов, тройников, адаптеров). Инженерный расчет должен учитывать сопротивление фильтров, распределительных решеток и самих каналов. В случае превышения расчетного сопротивления сети свыше 70 Па, фактический расход воздуха будет логарифмически снижаться, что приведет к нарушению кратности воздухообмена и потенциальному накоплению углекислого газа (CO2) в обслуживаемой зоне.

Внутренняя геометрия каналов установки спроектирована таким образом, чтобы разделить потоки воздуха и исключить их смешивание (переток). Уровень герметичности корпуса и уплотнений теплообменника в FHBQ-D15-M соответствует классу, предотвращающему попадание запахов из вытяжного канала в приточный. Это делает возможным использование установки в условиях, где вытяжка осуществляется из зон с умеренным загрязнением воздуха, однако использование для прямой вытяжки из кухонных зон или санузлов требует установки дополнительных обратных клапанов и фильтров-жироуловителей для защиты рекуператора.

Система фильтрации и поддержание качества воздушной среды (IAQ)

Очистка воздуха в установке осуществляется кассетными фильтрами грубой очистки. Их основная функция — защита поверхности теплообменника от запыления и поддержание гигиенической чистоты внутренних полостей устройства. Эффективность фильтрации соответствует классу G3 или G4 согласно стандарту EN 779. Для жилых помещений, расположенных в зонах с высокой плотностью застройки или вблизи транспортных магистралей, рекомендуется дооснащение системы внешними фильтр-боксами более тонкой очистки (F7 или H11).

Важно учитывать, что добавление фильтров тонкой очистки существенно увеличивает аэродинамическое сопротивление системы. Для Gree FHBQ-D15-M это может означать необходимость перехода на более низкую ступень фактического расхода воздуха. Обслуживание штатных фильтров должно производиться не реже одного раза в квартал в городских условиях. Загрязнение фильтра на 50% увеличивает его сопротивление в 2–2,5 раза, что не только снижает объем притока, но и повышает акустическую нагрузку на систему из-за роста оборотов двигателя и изменения характера воздушного потока.

Акустическая интеграция и вибрационный контроль

Уровень звукового давления установки составляет порядка 30–35 дБ(А) на расстоянии одного метра. Эти показатели позволяют размещать оборудование в нежилых зонах (коридоры, гардеробные, кладовые) без создания дискомфорта для обитателей. Однако при проектировании необходимо учитывать два типа шума: шум, излучаемый корпусом, и шум, распространяющийся по воздуховодам. Для минимизации последнего обязательным условием является установка гибких шумоглушителей длиной не менее 900 мм на приточном и вытяжном каналах со стороны помещения.

Виброизоляция корпуса обеспечивается штатными подвесными кронштейнами, однако при монтаже на жесткие основания рекомендуется использование дополнительных виброгасящих вставок. Корпус из оцинкованной стали с внутренней тепло- и звукоизоляцией из вспененного полистирола эффективно демпфирует высокочастотные колебания мотора. При корректном подборе сечения воздуховодов (скорость воздуха не выше 2,5–3 м/с в магистралях), акустический фон в помещениях будет оставаться в пределах санитарных норм даже в ночное время.

Алгоритмы управления и режимы автоматизации

Gree FHBQ-D15-M оснащена многофункциональной системой управления, которая интегрируется с проводным пультом. Логика управления поддерживает три скорости вращения вентиляторов, что позволяет адаптировать интенсивность вентиляции к текущим потребностям (режим присутствия/отсутствия). Особое внимание заслуживает функция Bypass (байпас). В данной модели байпасирование осуществляется автоматически или вручную в зависимости от температурных условий.

Режим байпаса позволяет направлять приточный воздух в обход рекуператора. Это критически важно в летний период, в ночное время («free cooling»), когда температура наружного воздуха ниже температуры внутри помещения. Использование холодного ночного воздуха для охлаждения здания позволяет снизить нагрузку на системы кондиционирования и уменьшить общие эксплуатационные затраты. Также автоматика контролирует риск обмерзания рекуператора: при экстремально низких температурах скорость приточного вентилятора снижается или активируется цикл оттайки за счет теплого вытяжного воздуха.

Электротехнические параметры и безопасность

Питание установки осуществляется от стандартной однофазной сети 220–240 В, 50 Гц. Схема подключения предполагает наличие заземляющего контура. Класс электробезопасности устройства соответствует стандартам IP, исключающим попадание влаги на токоведущие части при нормальных условиях эксплуатации. Встроенная защита двигателей от перегрева (термоконтакты) автоматически разрывает цепь при превышении допустимой температуры обмоток, предотвращая выход оборудования из строя и риск возгорания.

Для интеграции в систему «Умный дом» могут использоваться дополнительные модули расширения, позволяющие управлять установкой через протоколы Modbus или посредством сухих контактов. Это открывает возможность реализации сценариев управления по датчикам качества воздуха (датчики CO2, TVOC). При повышении концентрации углекислого газа свыше 800 ppm система автоматически переходит на максимальную скорость, обеспечивая быстрое восстановление параметров IAQ.

Монтажные регламенты и пространственные ограничения

Габариты установки Gree FHBQ-D15-M требуют тщательного планирования сервисного пространства. Высота корпуса составляет 265 мм, что делает её одной из самых компактных в классе, однако для обслуживания (замены фильтров и чистки теплообменника) необходимо предусмотреть люк доступа размером не менее 500х500 мм со стороны инспекционной панели. Несоблюдение этого требования сделает невозможным регламентное обслуживание, что приведет к деградации характеристик установки в течение первого года эксплуатации.

Подключение воздуховодов осуществляется через патрубки диаметром 100 мм. Рекомендуется использовать жесткие спирально-навивные или пластиковые гладкостенные воздуховоды для минимизации потерь давления. При использовании гибких гофрированных воздуховодов потери на трение могут возрастать на 50–150% в зависимости от степени натяжения гофры. Все стыки должны быть герметизированы алюминиевым скотчем и зафиксированы хомутами. Наружные каналы (забор воздуха и выброс) в обязательном порядке должны быть теплоизолированы для предотвращения образования конденсата на их внешней поверхности внутри помещения.

Эксплуатационные ограничения и честный анализ применения

Несмотря на высокую технологичность, Gree FHBQ-D15-M имеет ряд ограничений, которые необходимо учитывать при проектировании. Установка не является отопительным прибором. Её задача — сохранение существующего тепла, а не его генерация. В регионах, где расчетная температура наружного воздуха опускается ниже -15°C, настоятельно рекомендуется установка электрического или водяного преднагревателя. Это предотвратит обмерзание целлюлозного теплообменника и обеспечит непрерывность подачи свежего воздуха.

Энтальпийный теплообменник чувствителен к агрессивным средам и высокой концентрации жиров. Категорически запрещено подключать к установке кухонные вытяжки без многоступенчатых систем очистки. Также следует избегать использования установки в помещениях с постоянной влажностью выше 70% (бассейны, бани), так как это может привести к переувлажнению материала рекуператора и потере его структурной целостности. Соблюдение этих ограничений является залогом долговечности системы, расчетный срок службы которой при правильном уходе составляет 10–12 лет.

Экономическое обоснование и возврат инвестиций (ROI)

Инвестиции в приточно-вытяжную установку с рекуперацией следует рассматривать через призму совокупной стоимости владения (TCO). Основная экономия достигается за счет снижения затрат на отопление в зимний период и кондиционирование в летний. Для модели FHBQ-D15-M расчетная экономия тепловой энергии может составлять до 1,5–2 кВт·ч на каждые 100 м³ прокачиваемого воздуха в морозные дни. При текущих тарифах на энергоносители срок окупаемости системы в сравнении с классической приточной вентиляцией с электронагревом составляет от 3 до 5 отопительных сезонов.

Кроме прямой финансовой выгоды, установка обеспечивает нематериальный актив — здоровье и продуктивность пользователей. Поддержание уровня CO2 ниже 1000 ppm статистически значимо снижает утомляемость и повышает когнитивные способности. В коммерческом сегменте (малые офисы) это напрямую транслируется в эффективность бизнес-процессов. Таким образом, Gree FHBQ-D15-M является рациональным инструментом управления микроклиматом, где инженерная корректность превалирует над маркетинговой составляющей.

Сводная таблица технических параметров

Ниже приведены верифицированные данные, необходимые для проведения инженерных расчетов и проектирования систем вентиляции на базе Gree FHBQ-D15-M.

Заключение и системная оценка

Приточно-вытяжная установка Gree FHBQ-D15-M представляет собой сбалансированное решение для объектов площадью до 50–60 квадратных метров (при высоте потолков до 3 метров). Её выбор оправдан в случаях, когда приоритетом является энергосбережение и сохранение влажностного режима в помещении. Техническая зрелость конструкции, использование энтальпийного обмена и компактный форм-фактор делают данную модель стандартом в сегменте бытовой и малой коммерческой рекуперации.

Выбор данной установки должен основываться на детальном аэродинамическом расчете. Игнорирование сопротивления сети или пренебрежение сервисным пространством может свести на нет все технологические преимущества устройства. В руках квалифицированного инженера Gree FHBQ-D15-M становится фундаментом для создания здоровой, комфортной и экономически эффективной среды обитания. Проектирование вентиляции — это работа с невидимыми процессами, и данное устройство обеспечивает необходимый уровень контроля над ними, подтверждая свою репутацию в индустрии климатического оборудования.

Каждый элемент системы, от структуры целлюлозных мембран до логики работы контроллера, направлен на достижение единственной цели — обеспечение физиологической потребности человека в чистом воздухе при минимальном воздействии на окружающую среду. В эпоху высоких требований к устойчивому развитию (Sustainability), подобные решения переходят из разряда опциональных в категорию базовой необходимости для современного строительства. Инженерная логика подсказывает: инвестиции в качество воздуха — это инвестиции в долгосрочное благополучие, где Gree FHBQ-D15-M выступает надежным техническим инструментом реализации этой задачи.
