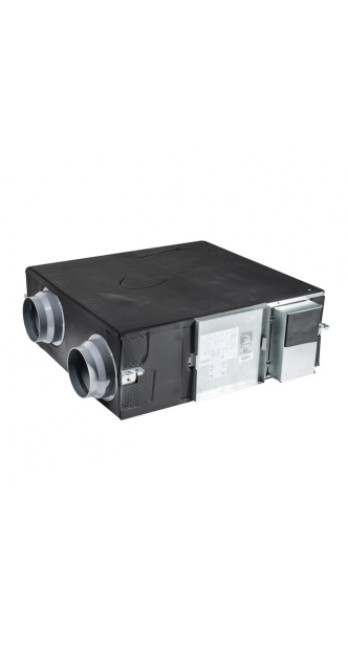

Приточно вытяжная установка Gree FHBQ-D8-K

Описание Приточно вытяжная установка Gree FHBQ-D8-K

Технический анализ и эксплуатационные характеристики приточно-вытяжной установки Gree FHBQ-D8-K

Приточно-вытяжная установка Gree FHBQ-D8-K представляет собой промышленно-инженерное решение, предназначенное для обеспечения принудительного воздухообмена с одновременной утилизацией тепловой энергии вытяжного потока. Данная модель относится к серии систем с энтальпийным теплообменником, что определяет её функциональные возможности не только в контексте температурного обмена, но и в области регулирования влажностного режима в обслуживаемых помещениях. Архитектура установки оптимизирована для скрытого монтажа в межпотолочном пространстве, что требует точного соблюдения проектных отметок и учета статического давления системы воздуховодов.

Инженерная архитектура и компоненты системы

Основу конструкции Gree FHBQ-D8-K составляет корпус из оцинкованной стали с внутренней звуко- и теплоизоляцией из вспененного полиэтилена или аналогичных полимерных материалов с закрытой ячеистой структурой. Это техническое решение минимизирует тепловые потери через стенки агрегата и снижает уровень структурного шума, передаваемого на несущие конструкции здания. Внутри корпуса симметрично расположены два центробежных вентилятора многолопастного типа, обеспечивающих подачу и вытяжку воздуха. Использование лопастей с загнутыми вперед краями позволяет достичь требуемого расхода воздуха при относительно низких оборотах электродвигателя, что положительно сказывается на акустических характеристиках.

Ключевым узлом установки является пластинчатый рекуператор перекрестноточного типа, изготовленный из специализированной бумаги с высокой степенью гигроскопичности. В отличие от стандартных алюминиевых или пластиковых теплообменников, энтальпийный рекуператор Gree обеспечивает передачу как явной теплоты (изменение температуры), так и скрытой теплоты (перенос водяного пара). Этот процесс базируется на разности парциального давления пара в приточном и вытяжном каналах. Применение такой технологии исключает необходимость обустройства дренажной системы для отвода конденсата в большинстве режимов эксплуатации, так как влага из вытяжного воздуха диффундирует через мембрану и увлажняет сухой приточный воздух в зимний период.

Аэродинамические и энергетические параметры

Модель FHBQ-D8-K характеризуется номинальной производительностью 800 кубических метров воздуха в час. Этот показатель является расчетным при нулевом внешнем статическом давлении. В реальных условиях эксплуатации проектировщик должен учитывать падение давления в сети воздуховодов, фильтрах, адаптерах и диффузорах. Внешнее статическое давление установки составляет 100 Па, что позволяет интегрировать её в разветвленные системы вентиляции офисных помещений, конференц-залов или крупногабаритных квартир.

Энергопотребление установки ограничено номинальной мощностью 245 Вт. Данный параметр указывает на высокую энергоэффективность системы, где основная доля электроэнергии расходуется исключительно на преодоление аэродинамического сопротивления теплообменника и сети. Коэффициент полезного действия (КПД) рекуперации тепла в данной модели варьируется от 70% до 75% в зависимости от скорости воздушного потока и разницы температур между наружной средой и помещением. Эффективность обмена энтальпией (влажностью) составляет порядка 60–65%, что является важным фактором для предотвращения пересушивания воздуха в отопительный сезон.

Система фильтрации и поддержание чистоты воздуха

В базовой комплектации Gree FHBQ-D8-K оснащена двумя фильтрами грубой очистки класса G3 (согласно классификации EN 779 / ISO 16890). Фильтры установлены на входах приточного и вытяжного каналов для защиты внутренних компонентов установки, в частности рекуператора и двигателей вентиляторов, от пыли, насекомых и ворса. Конструкция корпуса предусматривает сервисные люки для беспрепятственного извлечения фильтрующих кассет с целью их очистки или замены. Инженерная логика эксплуатации подразумевает регулярный осмотр фильтров не реже одного раза в три месяца, так как их загрязнение ведет к нелинейному росту аэродинамического сопротивления и, как следствие, к снижению фактического расхода приточного воздуха.

Для объектов с повышенными требованиями к качеству воздушной среды (например, жилые помещения в мегаполисах) возможна доукомплектация системы внешними фильтрами тонкой очистки (класса F7 или H11), устанавливаемыми в разрыв приточного воздуховода. В этом случае необходимо выполнять поверочный расчет вентилятора, чтобы убедиться в достаточности свободного напора для преодоления сопротивления дополнительного фильтрующего элемента.

Управление, автоматика и интеграция

Управление установкой осуществляется посредством проводного пульта, входящего в комплект поставки или заказываемого отдельно. Интерфейс управления позволяет переключать скорости вентиляторов (обычно три ступени: низкая, средняя, высокая), настраивать таймер работы и активировать режимы работы рекуператора. Автоматика Gree FHBQ-D8-K поддерживает функцию автоматического байпаса в некоторых модификациях, что позволяет подавать наружный воздух в обход рекуператора в ночное время летом (режим free cooling), когда температура на улице ниже, чем в помещении.

Важным аспектом для современных интеллектуальных зданий является возможность интеграции ПВУ в системы диспетчеризации (BMS). Модель поддерживает протоколы взаимодействия, позволяющие удаленно контролировать состояние агрегата и получать сигналы об авариях или необходимости обслуживания фильтров. Системы защиты включают в себя термоконтакты двигателей, предотвращающие их перегрев при блокировке крыльчатки или критическом падении напряжения в сети.

Акустический комфорт и виброизоляция

Уровень звукового давления Gree FHBQ-D8-K составляет приблизительно 39 дБ(А) на расстоянии одного метра от корпуса при работе на номинальной скорости. Для жилых помещений этот показатель требует принятия дополнительных мер по шумоглушению. Инженерный стандарт монтажа предполагает установку шумоглушителей длиной не менее 900–1200 мм на приточном и вытяжном каналах со стороны помещения. Также критически важно использование гибких вставок при подключении воздуховодов к патрубкам установки для исключения передачи механических вибраций на сеть.

Подвеска корпуса должна осуществляться с применением виброизолирующих креплений (пружинных или резиновых виброопор). Соблюдение этих требований позволяет эксплуатировать установку в непосредственной близости от обитаемых зон без нарушения норм по допустимому уровню шума в ночное время (согласно СН 2.2.4/2.1.8.562-96 или европейским аналогам).

Монтажные особенности и требования к пространству

Габариты установки Gree FHBQ-D8-K составляют 1116 мм в длину, 1116 мм в ширину и 330 мм в высоту. Вес агрегата — около 50 кг. Малая высота корпуса (330 мм) является значимым преимуществом, позволяющим минимизировать опуск фальш-потолка. При проектировании места установки необходимо предусмотреть сервисный зазор не менее 500 мм со стороны люка доступа к рекуператору и фильтрам.

Патрубки установки имеют диаметр 250 мм, что соответствует расчетной скорости воздуха около 4.5 м/с при расходе 800 м³/ч. Использование воздуховодов меньшего диаметра приведет к резкому увеличению уровня шума и падению производительности. Расположение патрубков — линейное, что упрощает трассировку магистралей в узких коридорах. Важно обеспечить герметичность всех соединений, особенно на стороне притока после рекуператора, чтобы исключить подсос неочищенного воздуха из запотолочного пространства.

Ограничения эксплуатации и климатические допуски

Gree FHBQ-D8-K разработана для работы в температурном диапазоне наружного воздуха от -15°C до +40°C. При эксплуатации в условиях более низких температур (-20°C и ниже) возникает риск обмерзания целлюлозного теплообменника из-за замерзания влаги в порах материала. Для предотвращения этого процесса и обеспечения непрерывной подачи воздуха в зимний период в северных регионах необходимо предусматривать систему предварительного нагрева (прехитер). Электрический калорифер мощностью 2.0–3.0 кВт, установленный перед приточным патрубком, должен подогревать наружный воздух до безопасной отметки -10°C.

Также следует учитывать, что в режиме высокой влажности внутри помещения и крайне низких температур снаружи эффективность энтальпийного обмена может снижаться. Установка не предназначена для использования в помещениях с агрессивными средами, высокой концентрацией липких веществ или взрывоопасными парами. Для бассейнов и ванных комнат требуется консультация инженера, так как избыточная влажность может привести к размоканию бумажного рекуператора при нарушении баланса потоков.

Сравнительный анализ и обоснование выбора

Выбор модели FHBQ-D8-K обоснован в случаях, когда требуется сбалансированное решение между стоимостью оборудования и эксплуатационными расходами. В сравнении с системами, оснащенными роторными рекуператорами, данная установка проще в обслуживании (отсутствуют движущиеся части в теплообменнике) и не требует отвода конденсата. В сравнении с перекрестноточными пластиковыми рекуператорами, модель Gree обеспечивает лучший микроклимат за счет возврата влаги, предотвращая статический заряд и сухость слизистых оболочек у людей в помещении.

Техническая надежность агрегата подтверждена использованием стандартных промышленных компонентов и многолетним опытом эксплуатации в различных климатических зонах. Установка Gree FHBQ-D8-K является оптимальным узлом для систем вентиляции, ориентированных на долгосрочную работу с минимальным вмешательством пользователя. Она обеспечивает выполнение санитарных норм по подаче свежего воздуха (60 м³/ч на человека при высокой активности или 30 м³/ч при низкой), что достаточно для комфортного пребывания до 10–12 человек в офисном пространстве.

Заключение для принятия решения

Инженерный анализ приточно-вытяжной установки Gree FHBQ-D8-K показывает, что данный агрегат является высокоэффективным инструментом для создания систем энергосберегающей вентиляции. Ключевые преимущества — энтальпийный обмен, низкий профиль корпуса и стандартизированные параметры производительности — делают её востребованной в профессиональной среде ОВиК. При соблюдении регламентов монтажа, а именно: обеспечении виброизоляции, шумоглушения и, при необходимости, предварительного подогрева, установка гарантирует стабильный воздухообмен и поддержание заданных параметров комфорта. Рациональный выбор данной модели базируется на её способности минимизировать затраты на отопление и кондиционирование за счет возврата до 75% энергии, что в долгосрочной перспективе (3–5 лет) полностью окупает первоначальные вложения в оборудование и монтаж.

Для интеграции в конкретный объект рекомендуется выполнить расчет статического сопротивления сети и сопоставить его с графиком характеристик вентилятора Gree. Это обеспечит гарантированный расход воздуха 800 м³/ч и предотвратит преждевременный износ компонентов из-за работы в нештатных режимах. Данный документ служит техническим базисом для проектирования и верификации выбора ПВУ Gree серии FHBQ в качестве основного элемента системы вентиляции.

Установка Gree FHBQ-D8-K представляет собой зрелое технологическое решение. В условиях современного рынка, где энергоэффективность становится обязательным требованием, использование энтальпийных технологий является стандартом де-факто для качественных инженерных систем. Отсутствие сложных механических узлов рекуперации повышает общую отказоустойчивость системы, а использование доступных расходных материалов (фильтров) снижает стоимость владения. Данная модель рекомендуется для применения на объектах, где важна автономность, тишина и поддержание естественного уровня влажности без использования дополнительных увлажнителей.

Архитектура системы управления позволяет использовать как локальные сценарии работы, так и интеграцию в общедомовую сеть. Надежность электроники и двигателей соответствует международным стандартам безопасности. Применение Gree FHBQ-D8-K — это рациональный шаг в сторону создания экологичного и экономически оправданного пространства для жизни и работы. Эффективность возврата скрытой и явной теплоты делает эту установку лидером в своем классе по соотношению функциональности и капитальных затрат. Проектировщикам и конечным потребителям следует рассматривать данный агрегат как фундаментальный элемент инженерной инфраструктуры здания, обеспечивающий здоровье людей и сохранность интерьерных решений.

Эксплуатационная пригодность установки Gree FHBQ-D8-K подтверждается широким внедрением в сегменте коммерческой недвижимости и премиального жилья. Стабильность параметров в широком диапазоне температур и влажности делает её универсальным выбором для умеренного климата. Использование специализированного материала рекуператора, устойчивого к грибкам и плесени, гарантирует гигиеническую безопасность приточного воздуха. В совокупности с правильным проектированием разводки воздуховодов, установка Gree обеспечивает равномерное распределение свежего воздуха без образования мертвых зон и сквозняков. Это инженерное решение высокого уровня, ориентированное на профессиональный подход к организации внутренней среды помещений.

Подводя итог техническому обзору, следует отметить, что Gree FHBQ-D8-K успешно сочетает в себе компактность и мощность. Модель 800 куб.м/час является «золотой серединой» для объектов площадью от 150 до 250 квадратных метров. Она легко справляется с пиковыми нагрузками и обеспечивает комфортную фоновую вентиляцию. Инвестиции в подобное оборудование оправданы повышением продуктивности людей и защитой строительных конструкций от избыточной влажности и плесени. Это надежный, проверенный временем компонент, который станет основой вашего комфорта на многие годы.

Инженерные расчеты показывают, что использование Gree FHBQ-D8-K позволяет снизить нагрузку на систему отопления в зимний период на 4–6 кВт·ч на каждые 100 м² площади, что является существенным вкладом в экономику здания. Аналогичный эффект наблюдается летом при работе кондиционеров, так как установка предварительно охлаждает и осушает приточный воздух. Таким образом, ПВУ Gree работает как круглогодичный рекуператор ресурсов, превращая вентиляцию из статьи расходов в статью экономии.

Внимательное отношение к деталям при монтаже, таким как герметизация стыков и настройка баланса притока и вытяжки, позволит максимально раскрыть потенциал энтальпийного теплообменника. Модель FHBQ-D8-K — это выбор тех, кто ценит техническое совершенство и прагматизм. Она олицетворяет современный подход к климатической технике, где на первом месте стоит эффективность, надежность и забота о человеке. Внедрение этой установки в ваш проект станет залогом высокого качества воздуха и долговечности всех систем здания.
