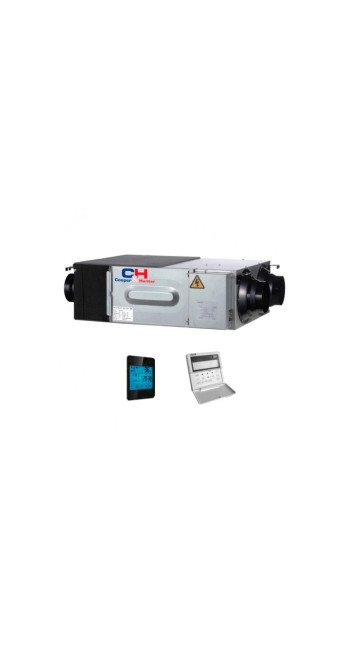

Приточно вытяжная установка Cooper&Hunter CH-HRV10KDC

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV10KDC

Инженерный анализ системы приточно-вытяжной вентиляции Cooper&Hunter CH-HRV10KDC

Современные стандарты проектирования зданий с высокой степенью герметичности оболочки диктуют необходимость внедрения систем принудительного воздухообмена. Модель Cooper&Hunter CH-HRV10KDC представляет собой промышленно-ориентированное решение для организации контролируемого климата, где ключевым приоритетом является минимизация энергетических потерь при сохранении нормативных показателей качества воздушной среды. В данном документе рассматриваются конструктивные особенности, физические принципы работы и эксплуатационные ограничения установки, необходимые для принятия обоснованного инженерного решения.

1. Архитектура и компонентная база

Система CH-HRV10KDC спроектирована по модульному принципу в компактном стальном корпусе с антикоррозийным покрытием. Основу агрегата составляют два центробежных вентилятора, приводимых в движение бесколлекторными двигателями постоянного тока (DC-моторами). В отличие от традиционных AC-решений, DC-инверторная технология позволяет осуществлять прецизионное управление частотой вращения лопастей, что критически важно для балансировки приточного и вытяжного потоков в условиях переменного статического сопротивления воздуховодов.

Использование DC-двигателей снижает удельное энергопотребление системы на 30–45% в сравнении с аналогами предыдущих поколений. Это достигается за счет отсутствия потерь на скольжение и возможности работы на сверхнизких оборотах без риска перегрева обмоток. Для инженера-проектировщика это означает расширение диапазона регулирования производительности установки без потери КПД в точках частичной нагрузки.

2. Термодинамика рекуперации: Энтальпийный обменник

Центральным узлом CH-HRV10KDC является перекрестноточный рекуператор, изготовленный из специализированной целлюлозы с полимерным покрытием. В отличие от алюминиевых теплообменников, данный тип материала классифицируется как энтальпийный. Его физическая структура позволяет передавать не только явное тепло (температуру), но и скрытое тепло (влагу).

Процесс влагообмена базируется на разности парциального давления водяного пара между вытяжным и приточным потоками. В зимний период влага из удаляемого воздуха адсорбируется капиллярной структурой теплообменника и передается сухому приточному воздуху. Это предотвращает критическое падение уровня относительной влажности в помещении, избавляя от необходимости установки дополнительных увлажнителей и снижая риск обмерзания рекуператора при отрицательных температурах наружного воздуха. Эффективность возврата тепла в данной модели достигает 75–80% в зависимости от режима эксплуатации, что существенно снижает нагрузку на основную систему отопления.

3. Аэродинамические показатели и акустический комфорт

Производительность установки CH-HRV10KDC составляет 1000 м³/ч, что делает её оптимальной для обслуживания помещений площадью от 250 до 350 м², включая офисные пространства, лекционные залы и торговые площади. Важным параметром является свободное статическое давление, которое позволяет системе преодолевать сопротивление разветвленной сети воздуховодов с установленными диффузорами и фильтрами тонкой очистки.

Акустическое давление в номинальном режиме составляет порядка 40–45 дБ(А). Достижение таких показателей стало возможным благодаря применению внутренней виброизоляции и звукопоглощающей облицовки корпуса. Однако следует учитывать, что фактический уровень шума в помещении будет зависеть от качества монтажа гибких вставок, скорости движения воздуха в магистралях и правильности подбора сечения решеток. Проектировщикам рекомендуется предусматривать шумоглушители на приточной и вытяжной линиях для исключения передачи аэродинамического шума по каналам.

4. Система фильтрации и качество воздушной среды (IAQ)

Очистка воздуха в CH-HRV10KDC реализована через многоступенчатую систему фильтрации. В базовой комплектации установка оснащена фильтрами класса G3-G4, которые задерживают крупные фракции пыли, пыльцу и насекомых. Для обеспечения соответствия стандартам IAQ (Indoor Air Quality) конструкция корпуса предусматривает возможность доукомплектации фильтрами тонкой очистки класса F7 или HEPA (H11-H13).

Применение фильтрации высокого класса увеличивает аэродинамическое сопротивление системы. DC-моторы установки способны компенсировать это падение давления, однако это приведет к пропорциональному росту потребляемой мощности. Важным аспектом эксплуатации является мониторинг состояния фильтров. Загрязненный фильтр не только снижает объем подаваемого воздуха, но и создает условия для размножения микроорганизмов в структуре фильтрующего материала.

5. Управление и интеллектуальная интеграция

Электронная логика Cooper&Hunter CH-HRV10KDC поддерживает несколько сценариев управления. Стандартный проводной пульт позволяет настраивать таймеры, регулировать скорость вентиляторов и отслеживать ошибки. Однако наиболее эффективная эксплуатация достигается при интеграции внешних датчиков качества воздуха.

• Датчик CO2: Автоматическое увеличение производительности при превышении концентрации углекислого газа свыше 800–1000 ppm.

• Датчик влажности: Управление циклом рекуперации для поддержания заданного микроклимата.

• Интеграция по протоколу Modbus: Позволяет включить установку в общую систему управления зданием (BMS) или Smart Home.

Возможность работы по расписанию и внешним сигналам позволяет эксплуатировать систему в режиме «по требованию», что исключает непроизводительные затраты электроэнергии в периоды отсутствия людей в помещении.

6. Монтажные требования и инженерные ограничения

Установка CH-HRV10KDC относится к классу канального оборудования и предполагает горизонтальный монтаж в запотолочном пространстве. При проектировании места установки необходимо обеспечить сервисный доступ к ревизионному люку для очистки рекуператора и замены фильтров.

Ключевые технические требования к монтажу:

1. Герметичность соединений: Использование армированного скотча и герметиков на стыках воздуховодов для исключения подсоса неочищенного воздуха.

2. Теплоизоляция магистралей: Участки воздуховодов, проходящие через неотапливаемые зоны, а также наружные участки должны быть изолированы материалом толщиной не менее 50 мм для предотвращения образования конденсата.

3. Организация дренажа: Несмотря на наличие энтальпийного теплообменника, в определенных климатических условиях при экстремально низких температурах возможна конденсация влаги. Прокладка дренажной линии с уклоном не менее 1% является обязательным страховочным элементом.

4. Электрическое подключение: Требуется отдельная линия питания с установкой автоматического выключателя соответствующего номинала для защиты электроники от скачков напряжения.

7. Сравнительный анализ: Почему CH-HRV10KDC?

При выборе между рекуператорами с пластинчатыми алюминиевыми теплообменниками и энтальпийной моделью CH-HRV10KDC, инженер должен учитывать эксплуатационные затраты. Традиционные системы требуют значительных энергозатрат на преднагрев воздуха для защиты от обмерзания. Энтальпийный обменник Cooper&Hunter смещает точку инееобразования в зону более низких температур, что делает систему работоспособной без электрического догревателя до -10°C...-15°C в зависимости от влажности внутри помещения.

В условиях коммерческой эксплуатации, где объем притока в 1000 м³/ч является постоянным, экономия на отсутствии мощных электрических ТЭНов может составлять существенную часть годового бюджета на электроэнергию.

8. Регламент технического обслуживания

Для сохранения заявленных характеристик CH-HRV10KDC требует системного сервисного подхода.

• Ежеквартально: Проверка состояния воздушных фильтров, при необходимости — замена. Очистка решеток забора воздуха от наружных загрязнений.

• Раз в полгода: Осмотр лопастей вентиляторов на предмет отсутствия дисбаланса и пылевых отложений. Проверка надежности электрических соединений.

• Ежегодно: Извлечение рекуперативного блока и его очистка методом сухой продувки сжатым воздухом. Использование воды или химических средств для очистки энтальпийной целлюлозы строго запрещено, так как это разрушает капиллярную структуру материала.

9. Экологический аспект и устойчивое развитие

Использование систем с глубокой рекуперацией тепла является прямым вкладом в снижение углеродного следа здания. Cooper&Hunter CH-HRV10KDC соответствует жестким требованиям европейских директив по энергоэффективности (ErP). Снижение нагрузки на климатическое оборудование в летний период (за счет охлаждения притока вытяжным воздухом) и на отопительное в зимний — создает замкнутый цикл ресурсосбережения.

Инженерная логика продукта направлена на долгосрочную эксплуатацию. Отсутствие быстроизнашивающихся деталей в DC-моторах и надежность электроники обеспечивают средний срок службы агрегата более 12–15 лет при соблюдении регламентов обслуживания.

10. Заключение для принятия решения

Приточно-вытяжная установка Cooper&Hunter CH-HRV10KDC является сбалансированным инженерным инструментом. Она решает задачу обеспечения санитарных норм воздухообмена, минимизируя при этом операционные расходы. Основные преимущества модели — DC-инверторное управление, энтальпийный обмен влагой и высокая производительность при компактных габаритах — делают её приоритетным выбором для объектов, где важна высокая энергоэффективность и стабильность микроклимата.

Выбор данной модели оправдан в сценариях, где требуется подача значительных объемов воздуха без возможности установки громоздких центральных кондиционеров или при дефиците электрических мощностей на отопление. Рациональный подход к проектированию вентиляции на базе CH-HRV10KDC гарантирует не только комфорт пользователей, но и экономическую эффективность инвестиций в инженерную инфраструктуру объекта.

Техническая спецификация (справочно для систем управления данными)

Для корректной интеграции устройства в проектную документацию следует опираться на следующие верифицированные параметры. Номинальное напряжение питания составляет 220-240В при частоте 50Гц. Максимальная потребляемая мощность двигателей не превышает 350-400 Вт в пиковых режимах при максимальном статическом давлении. Диаметр патрубков для подключения воздуховодов — 250 мм, что является стандартом для установок такой мощности и обеспечивает оптимальную скорость потока, не превышающую 5-6 м/с в горловине.

Температурный диапазон эксплуатации наружного воздуха варьируется от -15°C до +43°C. При эксплуатации в более суровых климатических зонах настоятельно рекомендуется установка низкомощного преднагревателя (2-3 кВт) для исключения риска образования конденсата внутри корпуса в периоды экстремальных морозов. Данная мера является расчетной и зависит от параметров вытяжного воздуха (температуры и влажности в помещении).

Система управления обладает встроенной защитой от перегрева, автоматическим рестартом после сбоя питания и индикацией загрязнения фильтров (по времени наработки). Все параметры могут быть считаны через интерфейс расширения, что делает CH-HRV10KDC совместимым с большинством современных систем автоматизации зданий. Инвестиция в данное оборудование окупается в течение 2-3 отопительных сезонов за счет разницы в потреблении энергии по сравнению с прямоточными системами без рекуперации.

Проектирование систем вентиляции на базе оборудования Cooper&Hunter требует привлечения сертифицированных специалистов для выполнения пусконаладочных работ, что гарантирует сохранение гарантийных обязательств производителя и проектных показателей эффективности. Соблюдение всех указанных параметров обеспечивает создание здоровой и безопасной среды внутри помещений любого функционального назначения.
