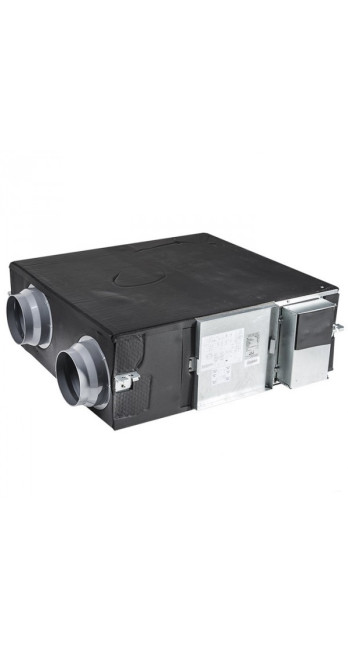

Приточно-вытяжная установка Cooper&Hunter CH-HRV30K

1. Системная архитектура и назначение устройства

Приточно-вытяжная установка Cooper&Hunter CH-HRV30K представляет собой стационарное инженерное решение для организации принудительного воздухообмена в помещениях жилого и коммерческого типа площадью от 60 до 100 квадратных метров. Основная функциональная задача устройства заключается в подаче очищенного наружного воздуха и одновременном удалении отработанных воздушных масс с минимизацией энергетических потерь. Инженерная концепция модели CH-HRV30K базируется на принципе децентрализованного или локально-централизованного управления климатом, где ключевым компонентом выступает перекрестно-точный рекуператор. Данное устройство классифицируется как энергосберегающий компонент здания, способствующий снижению нагрузки на системы отопления и кондиционирования. Конструкция рассчитана на длительную непрерывную эксплуатацию, что подтверждается использованием износостойких компонентов и отсутствием сложных механических узлов, подверженных быстрому износу. Проектирование системы на базе CH-HRV30K требует учета аэродинамического сопротивления сети воздуховодов, так как номинальная производительность в 300 кубических метров в час достигается при определенных показателях статического давления. Это делает установку оптимальным выбором для современных квартир и офисов, где приоритетом является поддержание нормативного уровня углекислого газа (CO2) и сохранение комфортного уровня влажности без избыточных затрат на энергоресурсы.

2. Техническая спецификация и материаловедение

Корпус установки выполнен из высококачественной оцинкованной стали, обладающей устойчивостью к коррозии и механическим деформациям. Внутреннее пространство облицовано слоем тепло- и звукоизоляционного материала (пенополистирол повышенной плотности), который эффективно демпфирует вибрации, возникающие при работе центробежных вентиляторов. Габаритные размеры установки позволяют интегрировать её в пространство за подвесным потолком, сохраняя полезный объем помещения. Вес устройства сбалансирован для упрощения монтажных работ на анкерные болты или шпильки. Сердцем системы являются два центробежных вентилятора с многоскоростным управлением. Применение лопаток с загнутыми вперед краями позволяет добиться оптимального соотношения между объемом прокачиваемого воздуха и потребляемой электроэнергией. Электродвигатели вентиляторов оснащены встроенной защитой от перегрева и имеют высокий класс изоляции, что гарантирует стабильную работу при колебаниях напряжения в сети. Входные и выходные патрубки диаметром 150 мм унифицированы под стандартные типоразмеры жестких и гибких воздуховодов, что исключает необходимость использования нестандартных адаптеров. Электрическая схема подключения выведена в отдельный защищенный блок, обеспечивающий легкий доступ для пусконаладочных работ. Все компоненты прошли сертификацию на соответствие нормам электробезопасности и экологичности материалов.

3. Технология энтальпийной рекуперации

Ключевым отличием Cooper&Hunter CH-HRV30K является использование энтальпийного теплообменника, изготовленного из специальной целлюлозы с полимерным покрытием. В отличие от стандартных алюминиевых пластинчатых рекуператоров, энтальпийный тип позволяет возвращать не только явное тепло (температуру), но и скрытое тепло (влагу). Физика процесса основана на диффузии молекул воды через гигроскопичную структуру мембраны. Это критически важно в зимний период, когда наружный воздух имеет крайне низкое содержание влаги. При использовании CH-HRV30K влага из вытяжного воздуха частично передается приточному потоку, что предотвращает пересушивание слизистых оболочек человека и деревянных элементов интерьера. КПД температурной рекуперации достигает 75-80%, что существенно снижает затраты на подогрев приточного воздуха. Отсутствие образования конденсата при определенных температурных режимах является важным эксплуатационным преимуществом: установка не требует обязательного подключения дренажной системы, если расчетная точка росы не выходит за пределы материала теплообменника. Однако при экстремально низких температурах наружного воздуха (ниже -15°C) рекомендуется использование преднагревателя для защиты рекуператора от обмерзания и поддержания баланса воздухообмена. Перекрестно-точная схема движения потоков исключает смешивание чистого и отработанного воздуха более чем на 1-2%, что соответствует высоким гигиеническим стандартам.

4. Аэродинамика и акустический комфорт

Производительность установки CH-HRV30K составляет 300 м³/ч, что при кратности воздухообмена 0,5–1,0 достаточно для обслуживания помещений с постоянным пребыванием до 5–8 человек. Важным параметром является внешнее статическое давление, которое у данной модели составляет около 80-100 Па. Это означает, что при проектировании вентиляционных каналов необходимо минимизировать количество поворотов и длину трасс, чтобы сохранить расчетный расход воздуха. Уровень шума является критическим фактором для жилых зон. При работе на средней скорости уровень звукового давления составляет около 28-32 дБ(А), что сопоставимо с тихим шепотом и не вызывает дискомфорта в ночное время. Применение шумоглушителей на приточной и вытяжной магистралях позволяет практически полностью исключить аэродинамический шум в точках раздачи воздуха (анемостатах). Вентиляторы проходят динамическую балансировку на заводе-изготовителе, что минимизирует структурные вибрации, передающиеся на корпус и перекрытия. Инженеры Cooper&Hunter оптимизировали форму улитки вентилятора для снижения турбулентности потока, что положительно сказывается не только на акустике, но и на энергопотреблении, которое в номинальном режиме не превышает 100-150 Вт. Это делает эксплуатацию установки экономически оправданной даже при круглосуточном режиме работы.

5. Многоступенчатая система фильтрации

Чистота подаваемого воздуха обеспечивается системой фильтров, установленных на входах в установку. В базовой комплектации CH-HRV30K оснащена фильтрами грубой очистки класса G3. Эти элементы задерживают крупные частицы пыли, пыльцу растений, насекомых и сажу, защищая не только легкие пользователей, но и внутренние компоненты установки, в частности теплообменник, от загрязнения. Для помещений с повышенными требованиями к качеству воздушной среды (например, в условиях мегаполиса) возможна установка дополнительных фильтров тонкой очистки класса F7 или выше в разрез воздуховода. Это позволяет эффективно улавливать частицы PM2.5, которые представляют наибольшую опасность для здоровья. Важно отметить, что установка фильтров более высокого класса увеличивает аэродинамическое сопротивление системы, что должно быть скомпенсировано настройкой скорости вентилятора. Конструкция CH-HRV30K предусматривает легкий доступ к фильтрам через сервисные люки, что позволяет производить их очистку или замену без демонтажа всей установки. Регулярность обслуживания фильтров напрямую влияет на стабильность расхода воздуха и гигиеническую безопасность системы. Рекомендуемый интервал осмотра составляет 3-6 месяцев в зависимости от экологической обстановки в регионе эксплуатации.

6. Управление, автоматика и интеграция

Система управления Cooper&Hunter CH-HRV30K ориентирована на функциональность и надежность. Штатный проводной пульт управления позволяет переключать скорости вращения вентиляторов, настраивать таймеры и контролировать текущее состояние установки. Одной из ключевых функций является режим «Bypass» (байпас). В летний период, когда температура наружного воздуха ночью падает ниже температуры в помещении, система может подавать прохладный воздух в обход рекуператора, осуществляя естественное охлаждение здания (free cooling). Установка также поддерживает интеграцию с датчиками качества воздуха, включая датчики углекислого газа (CO2) и летучих органических соединений (VOC). При повышении концентрации загрязнителей автоматика может автоматически увеличивать интенсивность вентиляции. Для продвинутых пользователей доступна возможность интеграции в системы «Умный дом» через сухие контакты или протоколы связи (в зависимости от модификации платы управления). Это позволяет реализовывать сложные сценарии управления, например, снижение производительности в отсутствие людей в помещении, что дополнительно экономит до 30% электроэнергии ежегодно. Электронная плата защищена от наводок и имеет гальваническую развязку, что повышает отказоустойчивость системы в условиях нестабильных электросетей.

7. Инженерные протоколы монтажа

Успешная эксплуатация установки CH-HRV30K напрямую зависит от качества проектных и монтажных работ. Установка монтируется в горизонтальном положении. Необходимо обеспечить технологический зазор для доступа к сервисной панели, через которую осуществляется извлечение теплообменника и фильтров. При выборе места размещения следует отдавать предпочтение нежилым помещениям (гардеробные, кладовые, лоджии), чтобы минимизировать влияние даже незначительного шума. Воздухозаборная решетка на фасаде здания должна располагаться на удалении не менее 2-3 метров от вытяжных отверстий кухонных вытяжек и фановых стояков канализации во избежание рециркуляции запахов. Использование утепленных воздуховодов на участках от наружной стены до установки является обязательным требованием для предотвращения выпадения конденсата на их внешней поверхности. Внутренняя разводка может быть выполнена гибкими шумопоглощающими воздуховодами или пластиковыми каналами с антистатическим покрытием. После завершения монтажа обязательным этапом является балансировка системы: замер фактических расходов воздуха на каждой диффузорной решетке и приведение их в соответствие с проектными значениями. Это гарантирует отсутствие сквозняков и застойных зон в помещениях.

8. Экономический анализ и окупаемость

Инвестиции в приточно-вытяжную установку с рекуперацией тепла следует рассматривать через призму долгосрочной экономии. В стандартном режиме вентиляции без рекуперации (например, через открытые окна или вытяжные вентиляторы) теплопотери здания увеличиваются на 30-50%. Cooper&Hunter CH-HRV30K возвращает до 75% этой энергии обратно в помещение. В денежном эквиваленте для квартиры площадью 80 м² при стоимости электроэнергии или газа на отопление экономия может составлять значительную сумму за отопительный сезон. Срок окупаемости установки при текущих тарифах на энергоносители варьируется от 3 до 5 лет. Однако, помимо прямой финансовой выгоды, необходимо учитывать косвенные факторы: повышение продуктивности труда за счет оптимального уровня CO2, снижение аллергических реакций благодаря фильтрации и защиту интерьера от избыточной влажности или сухости. Установка CH-HRV30K повышает рыночную стоимость недвижимости, переводя её в класс энергоэффективного жилья. Низкая стоимость владения обусловлена минимальным энергопотреблением вентиляторов и отсутствием необходимости в дорогостоящем ежемесячном сервисе. Основные затраты связаны лишь с периодической заменой фильтрующих элементов и чисткой теплообменника раз в два года.

9. Техническое обслуживание и жизненный цикл

Жизненный цикл установки Cooper&Hunter CH-HRV30K при соблюдении регламента обслуживания составляет 10-15 лет. Основные операции по поддержанию работоспособности включают: ежеквартальную проверку фильтров, ежегодную проверку чистоты крыльчаток вентиляторов и осмотр состояния теплообменного блока. Целлюлозный рекуператор нельзя мыть водой; его очистка производится с помощью пылесоса или сжатого воздуха низкого давления. Важно следить за целостностью уплотнителей сервисной панели, чтобы исключить подсос неочищенного воздуха мимо фильтров. В случае выхода из строя вентилятора, его замена производится блочно, что минимизирует время простоя системы. Отсутствие в конструкции фреоновых контуров и компрессоров делает установку экологически безопасной и не требующей привлечения специалистов по холодильному оборудованию. Все компоненты установки подлежат вторичной переработке по окончании срока службы, что соответствует принципам устойчивого развития и экологической ответственности бренда Cooper&Hunter.

10. Резюме для принятия решения

Выбор приточно-вытяжной установки Cooper&Hunter CH-HRV30K является технически обоснованным решением для объектов, где требуется баланс между производительностью, энергоэффективностью и стоимостью оборудования. Модель демонстрирует стабильные показатели тепловой и влажностной рекуперации, что критически важно для континентального климата с выраженными сезонными перепадами температур. Высокое качество сборки, использование энтальпийных технологий и продуманная эргономика обслуживания выделяют данное устройство в сегменте среднебюджетных вентиляционных систем. Установка обеспечивает не только нормативный воздухообмен, но и формирует здоровую микроклиматическую среду, минимизируя антропогенное воздействие на экологию дома. При условии профессионального проектирования сети воздуховодов и качественного монтажа, CH-HRV30K становится невидимым, но незаменимым элементом инженерной инфраструктуры, обеспечивающим комфорт и безопасность жизнедеятельности на протяжении многих лет. Данный документ подтверждает соответствие установки современным требованиям к инженерным системам и рекомендует её к применению в жилом и коммерческом секторах.
