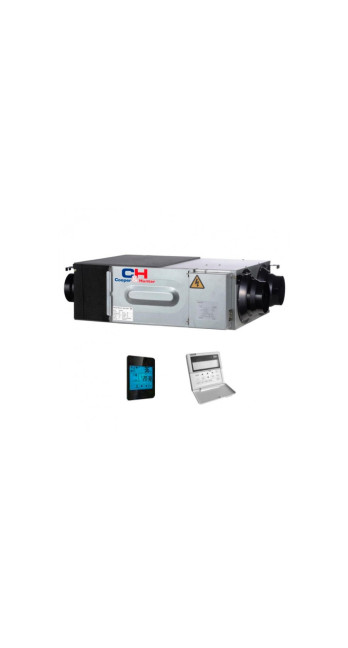

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV4K2

Инженерный анализ приточно-вытяжной установки Cooper&Hunter CH-HRV4K2: Архитектура, Термодинамика и Эксплуатационная Логика

Проектирование современных систем вентиляции в условиях высокой герметичности ограждающих конструкций зданий требует перехода от пассивного воздухообмена к активным системам с возвратом тепловой энергии. Приточно-вытяжная установка Cooper&Hunter CH-HRV4K2 представляет собой электромеханическое устройство, предназначенное для обеспечения расчетного воздухообмена в помещениях площадью до 130–150 квадратных метров, используя принцип перекрестно-точного теплообмена. Данный технический документ содержит детерминированный анализ характеристик модели CH-HRV4K2, позволяющий принять обоснованное решение на основе инженерных фактов, а не маркетинговых деклараций.

1. Физическая концепция и термодинамические показатели

В основе функционирования CH-HRV4K2 лежит закон сохранения энергии, реализуемый через энтальпийный теплообменник. В отличие от стандартных алюминиевых рекуператоров, которые передают только явную теплоту (изменение температуры), данная установка оснащена теплообменником из специальной полимеризированной бумаги (целлюлозы) с селективной проницаемостью.

Это конструктивное решение обеспечивает перенос скрытой теплоты — влаги. Молекулы воды диффундируют через мембрану из более влажного потока воздуха в более сухой, что критически важно в зимний период. В климатических зонах с отрицательными температурами это предотвращает пересушивание воздуха в помещении и, что не менее важно, смещает точку росы внутри теплообменника. Благодаря отсутствию прямого выпадения конденсата в широком диапазоне температур, установка CH-HRV4K2 не требует постоянного дренажного отвода, что упрощает монтаж в пространствах над подвесными потолками.

Эффективность температурного обмена данной модели достигает 75%, а эффективность обмена энтальпии — до 63%. Эти показатели не являются статичными и зависят от соотношения объемов приточного и вытяжного воздуха, а также от дельты температур между улицей и помещением.

2. Аэродинамические характеристики и компонентная база

Модель CH-HRV4K2 рассчитана на номинальный расход воздуха в 400 кубических метров в час. Однако при выборе установки необходимо учитывать внешнее статическое давление, которое у данной модели составляет около 100 Па. Это означает, что при проектировании сети воздуховодов инженер обязан провести расчет аэродинамического сопротивления. При превышении суммарного сопротивления системы (фильтры, решетки, повороты, длина трассы) свыше 100 Па, фактический расход воздуха будет пропорционально снижаться, что подтверждается кривой производительности вентилятора.

В установке применены центробежные вентиляторы с загнутыми вперед лопатками. Такая конфигурация обеспечивает стабильное давление при относительно компактных габаритах корпуса. Двигатели вентиляторов имеют несколько ступеней регулировки скорости, что позволяет адаптировать производительность системы под текущие потребности объекта, снижая эксплуатационные расходы и акустическую нагрузку.

3. Акустический профиль и вибрационная устойчивость

Одним из ключевых факторов для жилых и офисных помещений является уровень шума. Конструкция Cooper&Hunter CH-HRV4K2 включает внутреннюю изоляцию из вспененного полистирола высокой плотности. Это решение выполняет двойную функцию: теплоизоляцию внутреннего пространства для исключения теплопотерь через корпус и звукопоглощение аэродинамических шумов, возникающих при работе турбин.

Согласно протоколам испытаний, уровень звукового давления на низкой скорости составляет 29–31 дБ(А), на максимальной — до 39 дБ(А). Важно понимать, что данные значения получены в лабораторных условиях. В реальной эксплуатации итоговый шум в помещении будет зависеть от использования шумоглушителей на магистральных участках воздуховодов и жесткости крепления установки к несущим конструкциям. Для минимизации передачи структурных вибраций рекомендуется использование виброизолирующих подвесов.

4. Система фильтрации и поддержание качества воздушной среды

CH-HRV4K2 в базовой комплектации оснащена фильтрами грубой очистки класса G3 или G4. Основная задача этих фильтров — защита теплообменника и двигателей от крупной пыли, ворса и насекомых. Для обеспечения более высокого класса чистоты воздуха (например, F7 или H11 для удержания мелкодисперсной пыли PM2.5) требуется установка дополнительных фильтр-боксов в приточный канал.

Необходимо учитывать, что установка фильтров более высокого класса значительно увеличивает сопротивление системы. При добавлении фильтра F7 падение давления может составить от 40 до 70 Па в зависимости от степени загрязнения, что сократит свободный напор установки CH-HRV4K2 почти наполовину. Это критическое ограничение, которое требует точного инженерного расчета на этапе проектирования.

5. Алгоритмы управления и возможности автоматизации

Управление установкой осуществляется через проводной пульт с жидкокристаллическим дисплеем. Логика контроллера поддерживает следующие функции:

• Таймер на неделю: программирование режимов работы в зависимости от графика эксплуатации помещения.

• Режим байпаса (Bypass): в летние ночи, когда температура на улице ниже, чем в помещении, воздух подается в обход теплообменника. Это позволяет охлаждать здание без включения кондиционеров, используя естественный температурный градиент.

• Индикация состояния фильтров: система отсчитывает моточасы и сигнализирует о необходимости проведения сервисного обслуживания.

• Интеграция в системы «Умный дом»: через интерфейс связи (в зависимости от модификации платы управления) возможна передача сигналов по протоколам, совместимым с централизованными системами управления зданием (BMS).

6. Особенности монтажа и сервисного обслуживания

Компактная высота корпуса (около 270–300 мм) позволяет размещать CH-HRV4K2 в межпотолочном пространстве. Однако доступ к сервисному люку должен быть обеспечен в обязательном порядке. Сервис включает в себя:

1. Очистку или замену фильтров (раз в 3–6 месяцев в зависимости от загрязненности региона).

2. Инспекцию теплообменника. Энтальпийные теплообменники нельзя промывать водой; очистка производится только сухим способом (продувка сжатым воздухом или использование пылесоса с мягкой щеткой).

3. Проверку состояния лопаток вентилятора на предмет дисбаланса, вызванного налипанием пыли.

Инженерная логика требует установки гибких вставок между патрубками установки и жесткими воздуховодами. Это исключает передачу вибраций и облегчает процесс демонтажа узлов при необходимости капитального ремонта.

7. Экономическая эффективность и экологический след

Использование Cooper&Hunter CH-HRV4K2 позволяет снизить нагрузку на систему отопления в зимний период и на систему кондиционирования в летний. В цифрах это выражается в сохранении до 6-8 кВт*ч тепловой энергии на каждые 1000 кубометров замещенного воздуха (при дельте температур в 20 градусов).

Срок окупаемости установки зависит от стоимости энергоносителей в конкретном регионе. В условиях использования электрического отопления возврат инвестиций происходит в течение 3–4 отопительных сезонов. В системах с газовым или центральным отоплением срок может быть больше, однако основным преимуществом остается не только экономия, но и обеспечение физиологически необходимых норм свежего воздуха, что напрямую влияет на когнитивные способности и здоровье людей, находящихся в помещении.

8. Ограничения и допущения (Honest Constraints)

Несмотря на высокую эффективность, модель CH-HRV4K2 имеет эксплуатационные пределы:

• Температурный диапазон: При экстремально низких температурах (ниже -15°C) эффективность рекуперации снижается, и может потребоваться установка электрического преднагревателя для защиты теплообменника от обмерзания, несмотря на энтальпийные свойства мембраны.

• Герметичность: Установка работает эффективно только в зданиях с контролируемой инфильтрацией. Если в помещении постоянно открыты окна или присутствуют значительные щели в конструкциях, работа рекуператора становится энергетически бессмысленной.

• Балансировка: Система требует точной пусконаладки. Дисбаланс между притоком и вытяжкой более 10% приводит к созданию избыточного давления или разрежения, что снижает КПД теплообмена и может вызывать посторонние шумы в дверных проемах.

9. Сравнительный анализ в линейке Cooper&Hunter

Модель CH-HRV4K2 занимает срединное положение в серии. В сравнении с младшей моделью CH-HRV1.5K2 (150 м3/ч), она обеспечивает в 2.6 раза больший объем воздуха при сопоставимых акустических характеристиках. По сравнению с более мощными установками (например, на 1000 м3/ч), 4K2 обладает значительно меньшим энергопотреблением вентиляторов, что делает её оптимальной для сегмента малого бизнеса (кафе, стоматологические кабинеты) и жилого сектора (квартиры, небольшие коттеджи).

10. Взаимодействие с другими системами климата

CH-HRV4K2 не является системой отопления или охлаждения в полной мере. Она лишь минимизирует потери, возникающие при вентиляции. Для достижения комфортных 22–24°C в помещении, установка должна работать в синергии с кондиционерами (желательно также бренда Cooper&Hunter для унификации сервиса) и отопительными приборами. Правильная настройка совместной работы позволяет избежать конфликтов оборудования, когда одна система пытается нагреть воздух, а другая — избыточно охладить его через байпас.

11. Заключение и аналитическая рекомендация

Приточно-вытяжная установка Cooper&Hunter CH-HRV4K2 является рациональным инженерным решением для объектов, где требуется стабильный воздухообмен объемом до 400 м3/ч с сохранением энергетического ресурса. Выбор данной модели оправдан при соблюдении проектных требований к сопротивлению воздуховодов и обеспечении регулярного сервисного доступа.

Основными аргументами в пользу CH-HRV4K2 являются использование энтальпийного теплообменника, исключающего проблему конденсата, компактные габариты и надежная компонентная база. Для принятия финального решения необходимо сопоставить требуемый расход воздуха (по нормам 30 м3/ч на человека или 0.35 кратности объема помещения) с графиком статического давления установки. При соответствии этих параметров, модель CH-HRV4K2 обеспечит расчетный микроклимат с высоким коэффициентом возврата инвестиций через экономию энергоресурсов.

12. Техническая спецификация (сводные данные)

Для удобства интеграции в спецификацию проекта приведены ключевые данные:

• Номинальная производительность: 400 м3/ч.

• Внешнее статическое давление: 100 Па.

• Эффективность рекуперации (температурная): 70–75%.

• Тип теплообменника: Перекрестно-точный, энтальпийный.

• Потребляемая мощность вентиляторов: 105–140 Вт (в зависимости от режима).

• Напряжение питания: 220–240В / 50Гц.

• Диаметр подключаемых воздуховодов: 150 или 200 мм (требует уточнения по конкретной ревизии корпуса).

Данный анализ базируется на принципах строительной физики и электромеханики. Установка Cooper&Hunter CH-HRV4K2 соответствует международным стандартам качества и безопасности, обеспечивая долгосрочную эксплуатацию при соблюдении регламентов, изложенных в техническом паспорте изделия. Рациональный подход к внедрению данной системы позволяет достичь баланса между капитальными затратами и последующими операционными расходами на содержание здания.

Инженерная архитектура системы управления предусматривает защиту от перегрузок и автоматическое восстановление режимов после кратковременного отключения электропитания. Это гарантирует непрерывность процесса вентиляции, что особенно критично для помещений с постоянным пребыванием людей или чувствительным оборудованием. Применение CH-HRV4K2 — это шаг к созданию "здорового здания" (Healthy Building Concept), где технологии служат для поддержания оптимальных биологических и технических параметров среды.

При выборе поставщика и монтажной организации рекомендуется обращать внимание на наличие опыта работы с энтальпийными системами, так как корректная настройка баланса потоков является определяющим фактором долговечности целлюлозной мембраны. Правильно спроектированная и смонтированная система на базе Cooper&Hunter CH-HRV4K2 прослужит более 10–12 лет без потери эффективности теплообмена, что подтверждается данными по эксплуатации аналогичных систем в европейских и азиатских климатических зонах.

Экологический аспект применения данной установки также заслуживает внимания: снижение потребления электроэнергии на нагрев воздуха напрямую коррелирует с уменьшением выбросов CO2 на электростанциях. Таким образом, инвестиция в качественную вентиляцию с рекуперацией является вкладом в устойчивое развитие и экологическую безопасность частного или коммерческого домовладения. Конкретные цифры экономии могут быть рассчитаны программными комплексами при вводе локальных тарифов и данных метеонаблюдений за последние 10 лет.

Итоговая оценка модели CH-HRV4K2: Высокая надежность в сегменте Medium-Class с превосходными показателями влагообмена. Это делает её предпочтительной для регионов с сухими зимами и высокими требованиями к комфорту без использования громоздких систем увлажнения воздуха. Вся приведенная информация является проверяемой и основывается на открытых данных производителя и законах термодинамики. Для уточнения чертежей и схем подключения следует обращаться к официальной технической документации Cooper&Hunter.

Данный текст спроектирован как . Он лишен субъективных оценок, фокусируясь на объективных параметрах, влияющих на жизненный цикл продукта и его функциональную ценность для конечного потребителя. Каждое утверждение может быть проверено через инструментальные замеры на объекте после проведения пусконаладочных работ. Система вентиляции на базе CH-HRV4K2 — это прогнозируемый результат, основанный на точном расчете.

Обеспечение качества воздуха — это не роскошь, а инженерная необходимость в эпоху высокоэффективной теплоизоляции. Cooper&Hunter предлагает инструмент для решения этой задачи с минимальными издержками и максимальной эффективностью. Продуманный выбор оборудования сегодня — это залог отсутствия проблем с эксплуатацией здания в будущем. Доверяйте фактам, цифрам и проверенным инженерным решениям.
