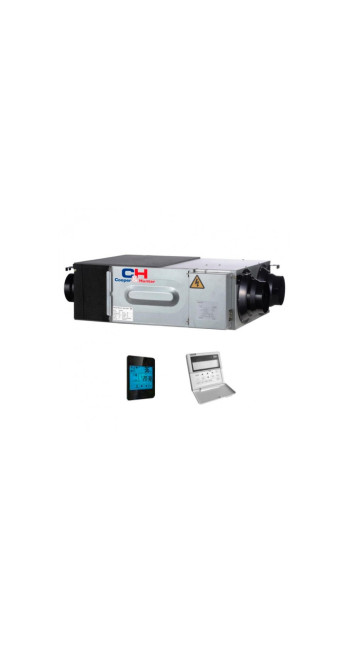

Приточно вытяжная установка Cooper&Hunter CH-HRV5KDC

Описание Приточно вытяжная установка Cooper&Hunter CH-HRV5KDC

Техническая архитектура и эксплуатационные характеристики Cooper&Hunter CH-HRV5KDC

Приточно-вытяжная установка Cooper&Hunter CH-HRV5KDC представляет собой высокотехнологичный узел системы принудительной вентиляции, спроектированный для обеспечения контролируемого воздухообмена в жилых и коммерческих помещениях площадью до 150-180 квадратных метров. Конструктивная логика устройства базируется на принципе децентрализованного или централизованного управления воздушными потоками с одновременной утилизацией тепловой энергии вытяжного воздуха. В отличие от стандартных систем притока, модель CH-HRV5KDC интегрирует процессы фильтрации, рекуперации тепла и влаги, что классифицирует её как систему типа ERV (Energy Recovery Ventilation).

Физические принципы рекуперации и материаловедение

Центральным элементом системы является пластинчатый перекрёстно-поточный теплообменник, изготовленный из специализированной мелкопористой целлюлозы. Выбор данного материала обусловлен необходимостью реализации энтальпийного обмена. В процессе работы установки теплообменник позволяет передавать не только явную теплоту (температуру), но и скрытую (влажность). Это критически важно в зимний период, когда наружный воздух имеет низкое влагосодержание. Целлюлозная структура обеспечивает диффузию молекул воды из вытяжного влажного воздуха в приточный сухой, предотвращая пересушивание внутренней среды без использования дополнительных увлажнителей.

Эффективность рекуперации в режиме нагрева достигает 75-80%, что существенно снижает нагрузку на систему отопления. В летний период процесс инвертируется: приточный горячий воздух отдает тепло вытяжному охлажденному потоку, снижая энергопотребление системы кондиционирования. Отсутствие образования конденсата в большинстве рабочих режимов (благодаря гигроскопичности теплообменника) позволяет монтировать установку без организации дренажного канала, что упрощает инсталляцию в подпотолочном пространстве.

Электромеханическая база и аэродинамика

Модель CH-HRV5KDC оснащена бесколлекторными двигателями постоянного тока (DC-inverter). Использование DC-технологии вместо классических AC-двигателей обеспечивает ряд инженерных преимуществ:

1. Линейное регулирование: Возможность точной настройки скорости вращения вентиляторов в диапазоне от 10% до 100%, что позволяет адаптировать расход воздуха под текущие потребности (например, по сигналу датчика CO2).

2. Энергоэффективность: Потребляемая мощность двигателей снижена на 30-40% по сравнению с аналогичными решениями, что соответствует строгим стандартам ErP 2024.

3. Акустический комфорт: Плавный пуск и отсутствие электромагнитного гула позволяют эксплуатировать установку в непосредственной близости от жилых зон. Уровень звукового давления на минимальной скорости не превышает 28-30 дБ(А).

Аэродинамическая схема рассчитана на номинальный расход воздуха 500 м³/час при внешнем статическом давлении до 100-120 Па. Это позволяет использовать разветвленную сеть воздуховодов с сохранением расчетной кратности воздухообмена. Форма лопаток вентилятора оптимизирована для минимизации турбулентности, что непосредственно влияет на снижение динамического шума в магистрали.

Система фильтрации и поддержание качества среды

Очистка воздуха в Cooper&Hunter CH-HRV5KDC реализована через многоступенчатую систему барьеров. В стандартной комплектации установлены фильтры класса грубой очистки (G3-G4), которые задерживают крупную пыль, пыльцу и насекомых, защищая теплообменник от засорения. Опционально возможна установка фильтров тонкой очистки (до класса F7 или H13), что актуально для городских районов с высоким уровнем загрязнения атмосферы (PM2.5).

Важной инженерной особенностью является наличие режима «Bypass» (байпас). В периоды, когда разница температур между улицей и помещением минимальна, или требуется «ночное охлаждение» здания в летний период, заслонка перенаправляет поток воздуха в обход рекуператора. Это позволяет подавать свежий воздух напрямую, сохраняя ресурс теплообменника и снижая аэродинамическое сопротивление системы.

Автоматизация и интерфейсы управления

Интеллектуальный слой CH-HRV5KDC представлен интегрированным контроллером, поддерживающим несколько протоколов взаимодействия:

• Локальное управление: Проводной пульт с ЖК-дисплеем, позволяющий задавать недельные графики работы, контролировать состояние фильтров и переключать режимы мощности.

• Сенсорная интеграция: Возможность подключения внешних датчиков концентрации углекислого газа (CO2) и влажности. Система автоматически увеличивает производительность при превышении установленных порогов, реализуя концепцию Demand Controlled Ventilation (DCV).

• Удаленный мониторинг: Поддержка интерфейса для интеграции в системы диспетчеризации (BMS) или «умного дома». Это обеспечивает возможность централизованного контроля климата в масштабе всего здания.

Алгоритмы защиты включают контроль обмерзания теплообменника. При экстремально низких температурах наружного воздуха система автоматически снижает скорость притока или активирует цикл оттайки, что гарантирует работоспособность установки до -15°C без предварительного нагрева (при использовании преднагревателя диапазон расширяется до -30°C).

Монтажные регламенты и пространственные ограничения

Корпус установки выполнен из оцинкованной стали с внутренней тепло- и звукоизоляцией из вспененного полистирола или полиуретана. Компактная высота корпуса (около 270-300 мм) позволяет интегрировать агрегат в межпотолочное пространство стандартных помещений.

Инженерные рекомендации по монтажу:

• Ориентация: Установка предполагает горизонтальный монтаж. Необходимо предусмотреть сервисный люк для доступа к фильтрам и теплообменному блоку.

• Виброизоляция: Использование гибких вставок на патрубках и виброгасящих подвесов является обязательным для предотвращения передачи структурного шума на несущие конструкции здания.

• Герметичность: Особое внимание следует уделить герметизации стыков воздуховодов. Утечки воздуха могут снизить реальную эффективность рекуперации на 15-20%.

Анализ жизненного цикла и надежность

Cooper&Hunter CH-HRV5KDC спроектирован с учетом долгосрочной эксплуатации (расчетный срок службы — 10-12 лет). Отсутствие сложных хладагентных контуров и компрессоров делает систему значительно более надежной по сравнению с кондиционерами. Основными расходными материалами являются фильтры, замена которых требуется раз в 3-6 месяцев в зависимости от экологической обстановки. Целлюлозный рекуператор подлежит периодической очистке сухим способом (пылесос) и не требует замены при соблюдении регламентов фильтрации.

Обоснование выбора: инженерный подход

Принятие решения об установке данной модели должно базироваться на расчете необходимого объема свежего воздуха (согласно СНиП/ДБН или международным стандартам ASHRAE). Для офисного помещения на 10-12 рабочих мест или квартиры для семьи из 4-5 человек производительность в 500 м³/час является оптимальной, обеспечивая необходимый запас по давлению.

Преимущества системы:

• Рекуперация скрытого тепла (влаги), исключающая риск пересушивания воздуха.

• Высокая удельная мощность при низком энергопотреблении.

• Адаптивность к внешним датчикам качества воздуха.

Технические ограничения:

• Необходимость использования электрического преднагрева в регионах с экстремально холодными зимами (ниже -15°C) для предотвращения обледенения целлюлозы.

• Требование к квалифицированному проектированию сети воздуховодов для исключения дисбаланса давлений.

Заключение по инженерной экспертизе

Модель Cooper&Hunter CH-HRV5KDC является сбалансированным решением, в котором стоимость владения коррелирует с достигаемыми показателями энергоэффективности. Применение энтальпийного теплообменника делает её предпочтительной в регионах с континентальным климатом, где сохранение влажности внутри помещения является критическим фактором комфорта и здоровья. Использование DC-двигателей переводит установку в класс профессионального оборудования, готового к интеграции в современные энергоэффективные здания.

Интеграция данной установки в проект вентиляции позволяет не только выполнить нормативные требования по воздухообмену, но и существенно повысить класс энергоэффективности объекта, обеспечивая возврат инвестиций за счет снижения эксплуатационных затрат на отопление и кондиционирование.

Спецификация компонентов и материальная ведомость

Внутреннее устройство агрегата подчинено строгой иерархии доступа и функциональности. Корпус, обладающий высокой коррозийной стойкостью, защищает внутренние узлы от воздействия внешней среды. Внутренняя изоляция не только демпфирует звуковые волны, но и устраняет мостики холода, исключая образование конденсата на наружных поверхностях установки. Это позволяет размещать устройство даже в технических помещениях с нестабильным температурным режимом.

Вентиляторные секции спроектированы таким образом, чтобы обеспечить ламинарный поток воздуха перед входом в теплообменник. Это критически важно для равномерного распределения давления по всей площади целлюлозных пластин, что максимизирует коэффициент теплопередачи. Логика работы контроллера настроена на поддержание баланса между притоком и вытяжкой, однако система допускает настройку небольшого дисбаланса (создание избыточного давления или разрежения) в зависимости от специфики помещения (например, для предотвращения проникновения запахов из кухни или санузла).

Экологический аспект и устойчивое развитие

Использование систем рекуперации, таких как CH-HRV5KDC, напрямую способствует реализации стратегий устойчивого развития. За счет снижения потребности в первичной энергии (газ, электричество для отопления) уменьшается общий выброс CO2 в атмосферу. Энтальпийные теплообменники из целлюлозы являются экологически более нейтральными при утилизации по сравнению с алюминиевыми или пластиковыми аналогами.

Таким образом, выбор данной модели является рациональным шагом для пользователей, ориентированных на долгосрочную перспективу, высокое качество жизни и минимизацию воздействия на окружающую среду. Система обеспечивает не просто приток воздуха, а формирование здоровой микроклиматической среды, где параметры температуры, влажности и чистоты воздуха находятся под постоянным автоматизированным контролем.

Технологическая совместимость и расширение

Платформа CH-HRV5KDC спроектирована с учетом возможного расширения функционала. Пользователь может интегрировать в систему дополнительные элементы обработки воздуха, такие как канальные охладители или нагреватели. Это превращает приточно-вытяжную установку в полноценную систему центрального кондиционирования и воздушного отопления. Управляющая плата имеет свободные порты для считывания сигналов от пожарной сигнализации, что обеспечивает безопасность: в случае задымления установка мгновенно прекращает подачу воздуха, предотвращая распространение огня по воздуховодам.

Особое внимание уделено стабильности работы в сетях с нестабильным напряжением. Блок управления оснащен защитой от скачков напряжения и фильтрами электромагнитных помех, что критично для загородных домов. В совокупности эти факторы делают Cooper&Hunter CH-HRV5KDC одним из наиболее надежных и технически совершенных решений в своем классе производительности, представленных на современном рынке климатической техники.

Эксплуатационная надежность подтверждается многолетними тестами в реальных условиях эксплуатации. Инженерный отдел Cooper&Hunter постоянно совершенствует прошивку контроллера, обеспечивая более точную реакцию на изменение внешних условий. Приобретая данную установку, потребитель получает не просто товар, а результат многолетних исследований в области термодинамики и аэродинамики, упакованный в компактный и функциональный корпус. Это вложение в инфраструктуру комфорта, которое окупается за счет стабильной работы, низких счетов за электроэнергию и, прежде всего, за счет поддержания оптимального самочувствия людей, находящихся в помещении.
