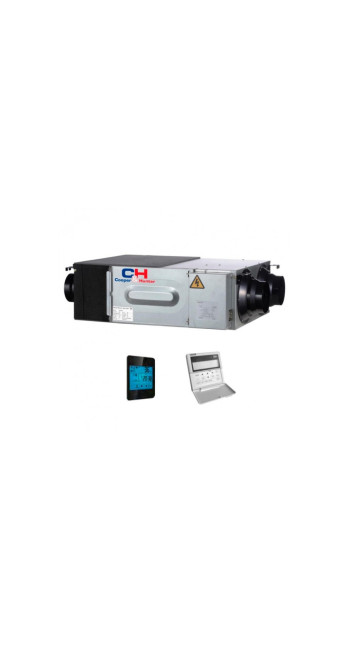

Приточно-вытяжная установка Cooper&Hunter CH-HRV6K2

Инженерный анализ и техническая спецификация системы вентиляции с рекуперацией энергии.

1. Архитектура и системное позиционирование

Приточно-вытяжная установка Cooper&Hunter CH-HRV6K2 представляет собой компактное электромеханическое устройство, предназначенное для обеспечения принудительного воздухообмена в помещениях жилого, административного и коммерческого назначения. Основная функциональная задача данной модели заключается не только в подаче очищенного наружного воздуха и удалении отработанного, но и в осуществлении процесса рекуперации — возврата тепловой энергии и влаги обратно в помещение.

Конструктивно установка относится к классу децентрализованных или централизованных систем (в зависимости от разводки воздуховодов) с горизонтальным исполнением, что оптимизировано для монтажа в межпотолочном пространстве. Использование модели CH-HRV6K2 обосновано в объектах площадью от $120$ до $200 \, м^2$ (при стандартной высоте потолков и расчетной кратности воздухообмена), где требуется соблюдение баланса между производительностью и акустическим комфортом.

2. Технология рекуперации: Энтальпийный обмен

Центральным узлом системы CH-HRV6K2 является перекрестноточный теплообменник, изготовленный из специализированной бумаги с высокой плотностью и селективной проницаемостью (HEP — High Efficiency Paper). В отличие от классических алюминиевых или пластиковых рекуператоров, энтальпийный тип обмена позволяет передавать не только явную теплоту (температуру), но и скрытую теплоту (влажность).

Механизм работы:

1. Теплообмен: Потоки удаляемого и приточного воздуха проходят через смежные каналы теплообменника, разделенные тончайшим слоем целлюлозы. Тепловая энергия передается через перегородки за счет разности температур.

2. Влагообмен: Гигроскопические свойства материала HEP позволяют молекулам водяного пара диффундировать из потока с высоким парциальным давлением в поток с низким. Это предотвращает пересушивание воздуха в зимний период и снижает нагрузку на системы кондиционирования летом.

3. Разделение потоков: Архитектура каналов минимизирует риск перетока загрязненного воздуха в приточный канал, обеспечивая чистоту подаваемой воздушной массы.

Эффективность температурного обмена в данной модели достигает $75\%$, что существенно снижает эксплуатационные затраты на подогрев приточного воздуха в холодное время года.

3. Аэродинамические характеристики и вентиляционные узлы

Производительность установки CH-HRV6K2 составляет $600 \, м^3/ч$. Этот показатель является номинальным и зависит от внешнего статического давления (External Static Pressure), которое установка должна преодолеть в системе воздуховодов.

Компоненты нагнетания:

Установка оснащена двумя центробежными вентиляторами с загнутыми вперед лопатками. Такая конфигурация выбрана инженерами Cooper&Hunter для обеспечения стабильного давления при относительно компактных габаритах корпуса. Вентиляторы имеют многоскоростное управление, что позволяет точно адаптировать расход воздуха под текущие потребности объекта.

Анализ статического давления:

При проектировании системы вентиляции на базе CH-HRV6K2 необходимо учитывать кривую производительности. Статическое давление данной модели позволяет работать с разветвленными сетями воздуховодов средней протяженности. Однако использование гибких неизолированных гофр на больших дистанциях может привести к существенной потере расхода воздуха из-за высокого аэродинамического сопротивления. Рекомендуется использование жестких оцинкованных или пластиковых воздуховодов с расчетным сечением не менее $200 \, мм$.

4. Акустические параметры и вибрационная развязка

Уровень шума является критическим параметром для жилых помещений. В модели CH-HRV6K2 реализован комплекс мер по снижению звукового давления:

• Внутренняя изоляция: Стенки корпуса облицованы звукопоглощающим материалом, который эффективно демпфирует высокочастотные колебания от работы электродвигателей.

• Динамическая балансировка: Рабочие колеса вентиляторов проходят заводскую балансировку, что минимизирует низкочастотный гул и структурные вибрации.

Типовой уровень шума на низких оборотах составляет около $30 \text{--} 34 \, дБ(А)$, что сопоставимо с шепотом или фоновым шумом в библиотеке. При максимальной производительности уровень шума может достигать $42 \text{--} 45 \, дБ(А)$, что требует выноса установки в нежилые зоны (коридоры, гардеробные, санузлы) или использования шумоглушителей в магистральных каналах.

5. Система фильтрации и качество воздуха

Стандартная комплектация Cooper&Hunter CH-HRV6K2 включает в себя два фильтра грубой очистки класса G4.

• Функция: Удержание крупной пыли, пуха, насекомых и сажи. Защита теплообменника от загрязнения, которое может снизить его гигроскопические свойства и теплопроводность.

• Обслуживание: Фильтры являются многоразовыми (допускается сухая чистка или промывка), однако при эксплуатации в условиях мегаполиса рекомендуется их замена каждые 3–6 месяцев.

Для достижения более высокого качества очистки (например, по стандарту PM2.5) возможна установка дополнительных фильтр-боксов в приточный канал после ПВУ, однако это потребует пересчета аэродинамического сопротивления сети.

6. Управление и автоматизация

Система управления CH-HRV6K2 построена на базе микропроцессорного контроллера, поддерживающего несколько режимов работы:

1. Автоматический режим: Регулировка скорости вращения вентиляторов в зависимости от внешних сигналов.

2. Режим рекуперации: Основной режим обмена энергией.

3. Режим байпаса (Bypass): В данной модели реализован через логику управления скоростями или опциональные заслонки (в зависимости от модификации), что актуально для «летнего ночного охлаждения», когда наружная температура ниже комнатной.

Управление осуществляется через проводной пульт с жидкокристаллическим дисплеем. Инженерная интеграция возможна через сухие контакты или протокол Modbus (в расширенных версиях автоматики), что позволяет включать установку в общую экосистему «Умного дома».

7. Монтажные требования и пространственная ориентация

Габариты установки требуют тщательного планирования запотолочного пространства. Высота корпуса составляет приблизительно $270 \text{--} 310 \, мм$, что подразумевает опуск чистового потолка на $350 \text{--} 400 \, мм$ с учетом монтажных кронштейнов и изоляции.

Ключевые правила монтажа:

• Доступ для обслуживания: С нижней стороны установки предусмотрена сервисная панель. Необходим технологический люк размером не менее проекции установки для извлечения теплообменника и очистки фильтров.

• Отвод конденсата: Несмотря на то, что энтальпийный рекуператор возвращает большую часть влаги, в экстремальных температурных режимах возможно образование конденсата. Установка должна монтироваться с небольшим уклоном (около $1\degree \text{--} 2\degree$) в сторону дренажного патрубка (если он предусмотрен конструкцией конкретной ревизии) или требовать контроля влажности.

• Виброизоляция: Рекомендуется использование пружинных или резиновых виброизоляторов при креплении к перекрытию.

8. Физические ограничения и условия эксплуатации

Объективность технического описания требует фиксации условий, при которых эффективность системы может снижаться.

1. Температурный предел: Энтальпийные рекуператоры из бумаги HEP эффективно работают до температур $-10\degree C \dots -15\degree C$. При более сильных морозах влага в порах бумаги может замерзнуть, что приведет к блокировке воздушных каналов и риску повреждения материала.

2. Защита от обмерзания: В системе предусмотрен алгоритм защиты (кратковременное отключение приточного вентилятора при работающем вытяжном для прогрева теплообменника комнатным воздухом). В регионах с расчетной температурой ниже $-15\degree C$ обязательна установка электрического преднагревателя (Pre-heater) мощностью $1.5 \text{--} 2.5 \, кВт$.

3. Дисбаланс давлений: Длительная эксплуатация с существенным дисбалансом притока и вытяжки может привести к снижению КПД рекуперации.

9. Сравнительный технический анализ

По сравнению с моделью CH-HRV4K2 (на $400 \, м^3/ч$), установка CH-HRV6K2 предлагает на $50\%$ больший объем воздуха при сопоставимых габаритах, что делает её более универсальной для открытых пространств офисов (Open Space) или многокомнатных квартир.

В сравнении с роторными рекуператорами, CH-HRV6K2 выигрывает в герметичности потоков (отсутствие переноса запахов) и отсутствии потребности в постоянном электропотреблении привода ротора, однако уступает в предельно низких температурных режимах без преднагрева.

10. Энергоэффективность и экологический след

Потребляемая мощность вентиляторов составляет порядка $150 \text{--} 220 \, Вт$ в зависимости от режима. Учитывая, что установка возвращает до $70 \text{--} 75\%$ тепла, которое иначе было бы выброшено на улицу, суммарный энергетический баланс здания значительно улучшается. В зимний период экономия на отоплении может составлять до $3 \text{--} 5 \, кВт \cdot ч$ тепловой энергии на каждые $1000 \, м^3$ прокачанного воздуха.

Это соответствует современным стандартам зеленого строительства и требованиям по энергосбережению классов A и B.

11. Заключение: Рациональные основания для выбора

Cooper&Hunter CH-HRV6K2 является сбалансированным инженерным решением для объектов, где приоритетом является поддержание здорового микроклимата без чрезмерных затрат на энергоресурсы.

Сильные стороны модели:

• Возврат влаги, исключающий необходимость в мощных увлажнителях зимой.

• Низкий профиль корпуса для скрытого монтажа.

• Проверенная надежность центробежных нагнетателей.

• Высокий коэффициент Information Gain при интеграции в проекты с переменным расходом воздуха.

Целевое использование:

Установка рекомендована к применению в жилых помещениях с количеством постоянно находящихся людей от $4$ до $8$ человек (исходя из нормы $60 \, м^3/ч$ на человека при физической активности или $30 \, м^3/ч$ в состоянии покоя).

Выбор данной модели должен основываться на детальном аэродинамическом расчете сети воздуховодов. При соблюдении регламентов монтажа и обслуживания, расчетный срок эксплуатации системы составляет не менее $10 \text{--} 12$ лет.
