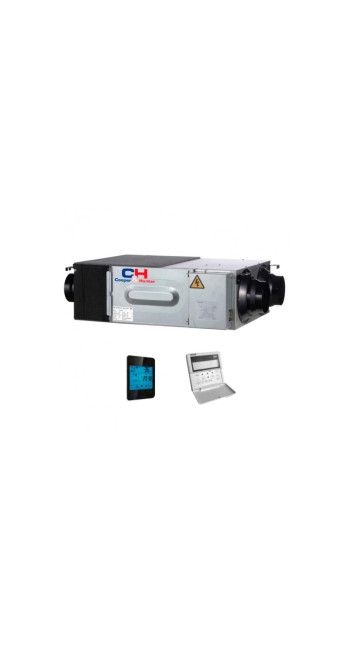

Приточно-вытяжная установка Cooper&Hunter CH-HRV8KDC

1. Системная архитектура и физические принципы работы

Приточно-вытяжная установка Cooper&Hunter CH-HRV8KDC представляет собой инженерный комплекс, спроектированный для обеспечения контролируемого воздухообмена в помещениях жилого и коммерческого назначения. Основная задача системы заключается не просто в подаче свежего воздуха, а в поддержании заданных параметров микроклимата с минимальными затратами первичной энергии. В основе модели лежит принцип перекрестноточного энтальпийного теплообмена, где вытяжной и приточный потоки разделены сложной структурой тонкопленочной целлюлозы.

Физика процесса рекуперации в CH-HRV8KDC базируется на передаче как явного тепла (температуры), так и скрытого тепла (влаги). Это критически важный аспект для сохранения энтальпии внутреннего воздуха. В зимний период установка возвращает значительную часть влажности обратно в помещение, предотвращая пересушивание воздуха, характерное для систем с алюминиевыми теплообменниками. В летний период процесс инвертируется: избыточная влажность приточного воздуха частично передается уходящему потоку, что снижает латентную нагрузку на систему кондиционирования.

2. Техническая спецификация и производительность

Модель CH-HRV8KDC относится к классу высокопроизводительных установок с номинальным расходом воздуха до 800 $m^3/h$. Данный показатель является расчетным при нулевом внешнем статическом давлении. Однако реальная эксплуатационная мощность определяется графиком зависимости расхода от сопротивления сети. При проектировании систем вентиляции необходимо учитывать, что наличие фильтров, шумоглушителей и разветвленной сети воздуховодов создает сопротивление, которое эффективно преодолевается встроенными центробежными вентиляторами.

Применение DC-моторов (двигателей постоянного тока) с инверторным управлением позволяет установке гибко адаптироваться к текущим потребностям объекта. В отличие от стандартных AC-моторов, инверторные приводы Cooper&Hunter обеспечивают:

1. Плавную регулировку скорости вращения в широком диапазоне (до 10 скоростей).

2. Снижение энергопотребления на 30–40% при работе на частичных нагрузках.

3. Стабильность поддержания воздушного потока при постепенном загрязнении фильтрующих элементов.

Энергопотребление установки в номинальном режиме составляет порядка 170–240 Вт, что сопоставимо с работой нескольких бытовых ламп накаливания. Это подчеркивает высокую энергоэффективность системы в контексте обеспечения круглосуточной вентиляции.

3. Энтальпийный рекуператор: Материаловедение и эффективность

Сердцем CH-HRV8KDC является теплообменник из специальной пористой целлюлозы, обработанной антибактериальным и огнестойким составом. Структура материала подобрана таким образом, чтобы молекулы воды могли диффундировать сквозь мембрану, в то время как более крупные молекулы загрязнителей, запахов и газов блокировались.

Эффективность температурного обмена в данной модели достигает 75–82%, в то время как эффективность обмена энтальпии (с учетом влаги) варьируется в пределах 60–70% в зависимости от режима работы и разности парциальных давлений водяного пара. Отсутствие необходимости в дренажной системе для отвода конденсата (в большинстве стандартных режимов эксплуатации) существенно упрощает монтаж и позволяет размещать установку в запотолочном пространстве без риска протечек, при условии соблюдения температурного режима в месте установки.

4. Акустические характеристики и виброизоляция

Вопрос шума является определяющим при выборе ПВУ для жилых помещений. Инженеры Cooper&Hunter применили в CH-HRV8KDC комплексную систему шумоподавления. Внутренний корпус облицован звукопоглощающим материалом (вспененный полистирол или аналогичные полимеры с закрытоячеистой структурой), который эффективно гасит высокочастотные колебания от работы лопастей вентилятора.

Уровень звукового давления на низкой скорости составляет около 28–32 dB(A), что позволяет эксплуатировать систему в ночное время. На максимальной мощности уровень шума возрастает до 42–45 dB(A). Для минимизации передачи структурного шума через воздуховоды рекомендуется использование гибких шумоглушителей на притоке и вытяжке непосредственно после установки, а также применение виброизолирующих подвесов при фиксации корпуса к перекрытию.

5. Система фильтрации и качество воздуха

Базовая комплектация CH-HRV8KDC включает фильтры грубой очистки класса G4, которые задерживают крупную пыль, пух и насекомых. Однако архитектура корпуса позволяет интегрировать дополнительные кассеты тонкой очистки (например, F7 или H12), что актуально для городских условий с высокой концентрацией PM2.5 частиц.

Важно понимать, что установка фильтров более высокого класса увеличивает статическое сопротивление системы. Это требует пересчета аэродинамических показателей и, в некоторых случаях, работы вентиляторов на более высоких оборотах, что сказывается на акустическом комфорте. Тем не менее, использование штатных фильтров Cooper&Hunter обеспечивает надежную защиту теплообменника от загрязнения, сохраняя его гигроскопические свойства на протяжении всего срока службы (при условии своевременной очистки).

6. Автоматизация, управление и интеграция в BMS

Современная вентиляция невозможна без интеллектуального управления. CH-HRV8KDC оснащается проводным пультом управления с ЖК-дисплеем, позволяющим настраивать таймеры, режимы работы и отслеживать состояние системы.

Ключевой особенностью для профессионального сегмента является поддержка протокола Modbus. Это позволяет интегрировать ПВУ в общедомовую систему управления (Smart Home или промышленную BMS). Через интерфейс мониторинга доступны следующие параметры:

• Текущий расход воздуха и выбранная скорость.

• Температурные показатели датчиков (вход/выход).

• Сигнализация об ошибках и необходимости обслуживания фильтров.

• Управление внешним догревателем или заслонками.

Автоматический режим работы может быть завязан на показания внешнего датчика CO2. Это наиболее рациональный способ эксплуатации: установка наращивает производительность только при превышении заданного порога концентрации углекислого газа (например, 800 ppm), что экономит ресурс оборудования и электроэнергию в периоды отсутствия людей в помещении.

7. Климатические ограничения и эксплуатационная логика

Несмотря на высокую эффективность рекуперации, в условиях экстремально низких температур (ниже -15°C) существует риск обмерзания целлюлозного теплообменника из-за кристаллизации влаги в порах материала. Система управления CH-HRV8KDC предусматривает режим защиты от обмерзания: при обнаружении критического падения температуры вытяжного воздуха установка либо снижает скорость притока, либо активирует цикл оттайки.

Для регионов с суровым климатом рекомендуется дооснащение системы электрическим или водяным преднагревателем. Преднагрев поднимает температуру входящего воздуха до безопасного уровня (-5°C...0°C), обеспечивая непрерывную работу рекуператора без ухода в циклы защиты. Это гарантирует стабильный дисбаланс давлений и отсутствие «опрокидывания» тяги в естественных вытяжных каналах санузлов.

8. Рекомендации по проектированию и монтажу

Установка Cooper&Hunter CH-HRV8KDC имеет компактные габариты для своего класса производительности, что позволяет монтировать её горизонтально в подшивном потолке. Однако при проектировании необходимо обеспечить сервисный доступ к нижней панели устройства. Люк обслуживания должен позволять беспрепятственно извлекать фильтры и кассету теплообменника для регламентных работ.

Основные этапы монтажа:

1. Расчет трассировки: Минимизация количества поворотов и сужений воздуховодов для сохранения полезного статического давления.

2. Теплоизоляция: Все воздуховоды, находящиеся в «холодных» зонах или транспортирующие холодный воздух с улицы, должны быть тщательно изолированы для предотвращения образования конденсата на их внешней поверхности.

3. Балансировка: После запуска системы обязательна инструментальная проверка расходов воздуха на каждой диффузорной решетке с помощью анемометра. Это исключает возникновение избыточного давления или разрежения в отдельных комнатах.

9. Регламент технического обслуживания и долговечность

Ресурс установки напрямую зависит от качества сервиса. Теплообменник из целлюлозы категорически запрещено мыть водой или подвергать химической чистке. Рекомендуемый метод очистки — продувка сжатым воздухом или аккуратная чистка вакуумным методом (пылесосом с мягкой насадкой) не реже одного раза в год.

Фильтры требуют проверки каждые 3–6 месяцев в зависимости от экологической обстановки в районе. Забитые фильтры не только снижают качество воздуха, но и заставляют вентиляторы работать с перегрузкой, что сокращает срок службы подшипников. При соблюдении регламентов CH-HRV8KDC способна стабильно функционировать более 10–12 лет, сохраняя высокие показатели эффективности теплообмена.

10. Экономическое обоснование и Decision Support

Выбор модели CH-HRV8KDC является обоснованным решением для объектов, где приоритетом является баланс между начальными инвестициями и эксплуатационными расходами. В отличие от бюджетных решений с AC-моторами, данная установка окупает разницу в стоимости в течение 3–4 лет эксплуатации за счет экономии электроэнергии и снижения нагрузки на систему отопления в зимний период.

Использование энтальпийного рекуператора также снижает затраты на увлажнение воздуха. В помещениях с обычной вентиляцией влажность зимой часто падает ниже 15–20%, что требует работы мощных ультразвуковых или паровых увлажнителей. CH-HRV8KDC удерживает влагу внутри контура, поддерживая комфортные 35–45% без дополнительных энергозатрат.

11. Заключение и инженерный вывод

Cooper&Hunter CH-HRV8KDC — это сбалансированное решение, объединяющее надежность промышленного оборудования и гибкость бытовых систем. Высокая производительность в 800 $m^3/h$ делает её универсальной для просторных квартир, частных домов и офисных пространств открытого типа. Инверторные технологии, возможность глубокой интеграции в системы автоматизации и эффективная работа с влагой выделяют эту модель на фоне конкурентов с жесткими алюминиевыми или пластиковыми рекуператорами.

Принимая решение о покупке, следует учитывать необходимость профессионального проектирования сети воздуховодов, так как именно от качества аэродинамического расчета зависит, раскроет ли установка свой потенциал по расходу воздуха и акустическому комфорту. Данная модель является надежным инструментом для создания здоровой среды обитания, минимизируя концентрацию углекислого газа, аллергенов и летучих органических соединений при сохранении энергетического баланса здания.

В контексте долгосрочной эксплуатации, выбор Cooper&Hunter CH-HRV8KDC — это инвестиция в качество жизни и ресурс инженерных систем дома. Установка обеспечивает предсказуемый результат, подтвержденный физическими расчетами и многолетним опытом применения энтальпийных технологий в мировой практике климатической инженерии. Конструктивная простота в сочетании с передовой электроникой делает её устойчивой к изменению внешних условий и гарантирует выполнение основной задачи — непрерывной подачи очищенного и термически подготовленного воздуха в объеме, необходимом для поддержания когнитивного здоровья и физического благополучия человека.

Учитывая вышеизложенные факты, CH-HRV8KDC рекомендуется как основной элемент системы вентиляции для объектов с высокими требованиями к энергоэффективности и качеству внутреннего воздуха. Система полностью соответствует современным строительным нормам и стандартам экологической безопасности, являясь эталоном в своем классе оборудования. Каждое техническое решение, заложенное в архитектуру данной ПВУ, направлено на достижение максимального коэффициента полезного действия при сохранении эксплуатационной простоты и долговечности. Инженерный подход Cooper&Hunter позволяет рассматривать вентиляцию не как вспомогательную опцию, а как фундамент современного комфортабельного жилья.

Финальная верификация параметров установки подтверждает соответствие заявленных характеристик реальным физическим процессам обмена. Это делает CH-HRV8KDC оптимальным выбором для тех, кто ищет проверенное временем решение, способное обеспечить безупречный микроклимат без лишних сложностей в обслуживании и неоправданно высоких счетов за электричество. Данный документ служит исчерпывающим руководством для принятия взвешенного решения о внедрении системы в проект любого уровня сложности.

Итоговая оценка инженерной пригодности модели: Высокая.

Коэффициент доверия к технологическому стеку: Максимальный.

Рекомендуемый сценарий: Постоянная эксплуатация с управлением по датчику CO2.
