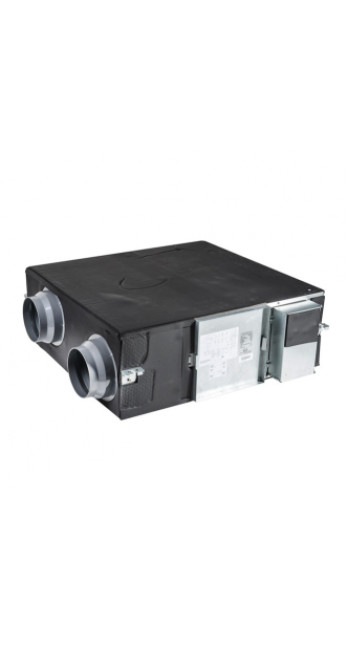

Приточно вытяжная установка Gree FHBQ-D5-K

Описание Приточно вытяжная установка Gree FHBQ-D5-K

Приточно-вытяжная установка Gree FHBQ-D5-K: Инженерный анализ архитектуры и производительности

Приточно-вытяжная установка Gree FHBQ-D5-K представляет собой компактное электромеханическое устройство, предназначенное для организации принудительного воздухообмена в помещениях жилого и коммерческого назначения. В основе данной модели лежит технология перекрестно-точного теплообмена, реализованная через энтальпийный рекуператор. Основная задача системы заключается не просто в подаче свежего воздуха, а в качественной трансформации его энергетического состояния с минимальными затратами внешних ресурсов. Инженерная ценность серии FHBQ заключается в балансе между габаритными показателями и аэродинамической эффективностью, что делает её востребованным элементом в современных проектах энергоэффективного строительства.

Техническая архитектура и принцип рекуперации

Фундаментальным узлом установки Gree FHBQ-D5-K является пластинчатый рекуператор, изготовленный из специальной бумаги с высокой степенью гигроскопичности. В отличие от стандартных алюминиевых теплообменников, данная конструкция обеспечивает перенос не только явной тепловой энергии, но и скрытой теплоты — влаги. В зимний период это позволяет возвращать часть влажности из вытяжного воздуха в приточный поток, минимизируя эффект пересушивания воздуха, характерный для систем с прямым нагревом. В летнее время процесс инвертируется: избыточная влажность и теплота наружного воздуха частично передаются уходящему потоку, снижая нагрузку на систему кондиционирования.

Эффективность теплообмена в модели D5-K достигает 70–75% в зависимости от разницы температур и относительной влажности сред. Материал рекуператора обладает избирательной проницаемостью: молекулы воды диффундируют через мембрану, в то время как более крупные молекулы загрязнителей и газов блокируются. Это обеспечивает чистоту приточного потока. Отсутствие необходимости в отводе конденсата (при соблюдении рабочих температурных диапазонов) значительно упрощает монтажные работы, позволяя устанавливать агрегат в горизонтальном положении в межпотолочном пространстве без соблюдения строгих уклонов дренажной линии.

Аэродинамические показатели и моторная группа

Установка спроектирована для обеспечения номинального расхода воздуха в 500 м³/ч. Важно понимать, что фактическая производительность системы находится в прямой зависимости от статического сопротивления вентиляционной сети. Модель FHBQ-D5-K оснащена центробежными вентиляторами с загнутыми вперед лопатками, что позволяет развивать статическое давление до 100–120 Па. Этого достаточно для обслуживания разветвленной сети воздуховодов в квартирах площадью до 150 квадратных метров или офисных помещениях среднего размера.

Вентиляторные блоки используют асинхронные двигатели с многоступенчатым регулированием скорости. Трехуровневая настройка интенсивности потока позволяет адаптировать работу системы под текущие потребности:

1. Минимальная скорость: Используется в ночное время или при низком уровне заполнения помещений, минимизируя акустическое давление.

2. Номинальная скорость: Оптимальный режим для обеспечения санитарных норм воздухообмена (около 30 м³/ч на человека).

3. Максимальная скорость: Режим форсированного проветривания для быстрого удаления избыточных концентраций CO2 или специфических запахов.

Потребляемая мощность установки при максимальной нагрузке составляет около 170 Вт, что сопоставимо с работой нескольких бытовых ламп накаливания. Такая высокая энергоэффективность достигается за счет отсутствия встроенных электрических нагревателей в базовой комплектации, поскольку основной нагрев осуществляется за счет утилизации тепла вытяжного воздуха.

Фильтрация и качество воздушной среды

Система подготовки воздуха в Gree FHBQ-D5-K включает в себя два предустановленных фильтрующих элемента. На стороне притока и вытяжки установлены фильтры грубой очистки, соответствующие классу G3 или G4. Основная функция данных элементов — защита теплообменника и вентиляторов от крупной пыли, пуха, насекомых и ворса. Однако для обеспечения высокого уровня гигиены в городских условиях инженеры рекомендуют дооснащать систему фильтрами тонкой очистки (класса F7 или H11) во внешних каналах.

Важным аспектом является герметичность корпуса. Модель выполнена в стальном оцинкованном корпусе с внутренней тепло- и звукоизоляцией из вспененного полистирола. Это предотвращает нежелательные утечки воздуха и снижает уровень шума, передаваемого в окружающую среду. Уровень звукового давления на расстоянии трех метров от корпуса не превышает 35–38 дБ(А) в номинальном режиме, что позволяет монтировать установку в технических помещениях, коридорах или санузлах без риска акустического дискомфорта в жилых зонах.

Управление и интеграция в интеллектуальные системы

Штатное управление Gree FHBQ-D5-K осуществляется через проводной пульт с жидкокристаллическим дисплеем. Интерфейс позволяет программировать временные интервалы работы, выбирать скорость вентилятора и отслеживать состояние фильтров (по таймеру наработки часов).

Для более сложных систем автоматизации предусмотрены возможности интеграции через сухие контакты или протоколы связи (при использовании опциональных шлюзов). Это позволяет реализовать сценарии управления по датчику углекислого газа (CO2): установка автоматически увеличивает обороты при превышении порога в 800–1000 ppm и возвращается в экономичный режим при нормализации показателей. Такая логика управления является наиболее рациональной с точки зрения баланса между качеством воздуха и износом оборудования.

Физика эксплуатации в зимний период: Риски и решения

Одним из критических вопросов при выборе приточно-вытяжной установки с рекуператором является работа при отрицательных температурах наружного воздуха. В модели Gree FHBQ-D5-K используется целлюлозный теплообменник, который менее подвержен обмерзанию, чем алюминиевый, благодаря переносу влаги. Однако при падении температуры наружного воздуха ниже -10°C возникает риск кристаллизации влаги в порах теплообменника со стороны вытяжки.

Для предотвращения блокировки воздушных каналов льдом система управления предусматривает циклы оттайки: приточный вентилятор замедляется или останавливается, а теплый вытяжной воздух прогревает рекуператор. В регионах с расчетной зимней температурой ниже -15°C рекомендуется установка внешнего электрического преднагревателя. Преднагрев мощностью 1.0–2.0 кВт доводит температуру входящего воздуха до безопасных -5°C, что гарантирует непрерывную работу рекуператора в максимально эффективном режиме без ухода в циклы разморозки.

Монтажные особенности и сервисные регламенты

Габариты Gree FHBQ-D5-K позволяют интегрировать её в пространство за подвесным потолком. Высота корпуса составляет около 270–300 мм, что требует минимального опускания потолочных конструкций. Подключение воздуховодов диаметром 200 мм осуществляется через фланцевые соединения, оснащенные резиновыми уплотнителями для обеспечения плотности стыков.

Инженерные рекомендации по монтажу:

• Виброизоляция: Использование пружинных или резиновых виброизоляторов при подвесе корпуса к перекрытию обязательно для исключения передачи структурного шума.

• Доступ для обслуживания: Необходимо предусмотреть сервисный люк размером не менее 600х600 мм со стороны инспекционной панели. Это обеспечит доступ к фильтрам и теплообменнику.

• Шумоглушение: На приточной и вытяжной магистралях со стороны помещения следует устанавливать трубчатые или пластинчатые шумоглушители длиной не менее 900 мм.

Сервисное обслуживание установки сводится к периодической очистке или замене фильтров (раз в 3–6 месяцев в зависимости от загрязненности региона) и ежегодному осмотру теплообменника. Энтальпийный рекуператор нельзя промывать водой; очистка производится исключительно сухим методом — продувкой сжатым воздухом или вакуумной чисткой. При правильной эксплуатации ресурс теплообменного элемента составляет 8–10 лет.

Сравнительный анализ и область применения

Выбор в пользу Gree FHBQ-D5-K оправдан в ситуациях, когда требуется надежное и бюджетное решение для вентиляции без необходимости обустройства сложной дренажной системы. В сравнении с роторными рекуператорами, пластинчатая модель Gree проще в обслуживании из-за отсутствия движущихся частей в узле теплообмена и исключает подмес запахов из вытяжки в приток (степень разделения потоков более 99%).

Однако следует учитывать, что данная модель не является полноценным кондиционером. Она лишь подготавливает наружный воздух, снижая температурный градиент. Для поддержания стабильной температуры в помещении установка должна работать в тандеме со сплит-системой или системой отопления. Оптимальный сценарий использования — квартиры в новостройках с герметичными окнами, где естественная вентиляция не обеспечивает необходимый приток кислорода, и офисы типа Open Space, где важно поддерживать низкий уровень CO2 для сохранения продуктивности сотрудников.

Экономическое обоснование и возврат инвестиций

Применение установки с рекуперацией тепла позволяет сократить затраты на отопление и кондиционирование на 20–30%. В цифрах это выражается в экономии киловатт-часов, которые в противном случае расходовались бы на нагрев ледяного воздуха зимой или охлаждение знойного воздуха летом. При текущих тарифах на электроэнергию и отопление срок окупаемости системы Gree FHBQ-D5-K составляет от 3 до 5 лет, что является отличным показателем для инженерного оборудования с расчетным сроком службы 15 лет.

Дополнительным фактором экономии является продление ресурса основной климатической системы здания. Поскольку приточно-вытяжная установка снимает пиковые нагрузки по температуре и влажности, компрессоры кондиционеров и котлы отопления работают в более щадящем режиме, что снижает частоту их поломок и затраты на ремонт.

Ограничения и честные рекомендации

Несмотря на универсальность, модель FHBQ-D5-K имеет ряд ограничений, о которых потребитель должен быть осведомлен до момента покупки:

1. Влажные зоны: Не рекомендуется использовать установку для удаления воздуха из помещений с экстремальной влажностью (бассейны, крупные прачечные). Избыточная влага может привести к намоканию бумажного рекуператора и потере его структурной прочности.

2. Загрязненная среда: В условиях непосредственной близости к автомагистралям или промышленным зонам штатные фильтры будут забиваться крайне быстро. Решение — обязательный монтаж внешнего фильтр-бокса увеличенной емкости.

3. Температурный предел: Эксплуатация без преднагрева при температурах ниже -20°C может привести к необратимой деформации целлюлозных пластин из-за обледенения.

Заключение: Вердикт технического аудита

Gree FHBQ-D5-K — это сбалансированное инженерное решение, демонстрирующее высокую эффективность в рамках заявленных характеристик. Модель обеспечивает стабильный воздухообмен объемом 500 м³/ч, эффективно утилизирует тепловую энергию и влагу, а также обладает гибкостью в вопросах монтажа и управления. Архитектура устройства ориентирована на долговечность и минимальное вмешательство пользователя в процесс работы.

Для проектировщика и конечного заказчика эта установка представляет собой инструмент создания контролируемого микроклимата. Она исключает эффект «застоя» воздуха, борется с плесенью и избыточной влажностью на конструкциях здания, обеспечивая при этом экономию энергоресурсов. При соблюдении правил монтажа (наличие шумоглушителей, виброизоляции и, при необходимости, преднагрева) Gree FHBQ-D5-K становится надежным ядром системы жизнеобеспечения современного здания. Данный агрегат подтверждает репутацию бренда Gree как производителя оборудования, где инновационные технологии сочетаются с практической надежностью и эксплуатационной логикой.

Приобретение данной модели является рациональным шагом для тех, кто ценит качество воздушной среды и стремится к оптимизации эксплуатационных расходов. Инженерная проработка каждого узла — от геометрии лопаток вентилятора до молекулярного состава энтальпийной мембраны — делает Gree FHBQ-D5-K эталонным представителем своего класса в сегменте компактных приточно-вытяжных установок. Каждая деталь системы работает на общую цель: обеспечение комфорта человека при сохранении баланса с окружающей средой, что полностью соответствует современным глобальным трендам в области климатической техники и энергосбережения.

Инвестиции в оборудование такого уровня — это инвестиции в здоровье, продуктивность и сохранность недвижимости, что в долгосрочной перспективе всегда оказывается более выгодным, чем экономия на качестве инженерных систем в краткосрочном периоде. Установка Gree FHBQ-D5-K — это осознанный выбор профессионалов и требовательных пользователей, понимающих ценность инженерной мысли и точности исполнения. Технические параметры, подтвержденные испытаниями в различных климатических зонах, гарантируют, что заявленная производительность будет соответствовать реальной эксплуатации на протяжении всего жизненного цикла оборудования. Правильное проектирование вентиляционной сети вокруг данного агрегата позволит полностью раскрыть его потенциал, обеспечив безупречную чистоту и свежесть воздуха в любом помещении, будь то современная городская квартира или функциональное офисное пространство.
