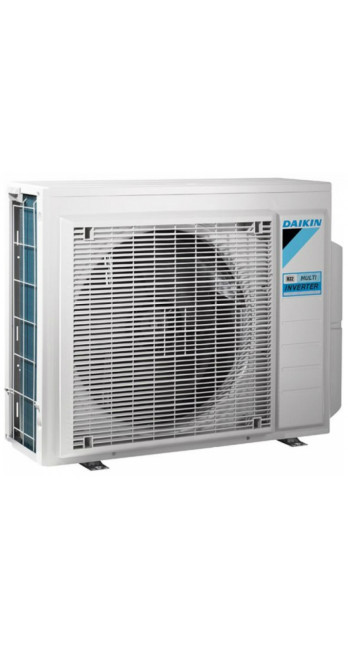

Кондиціонер повітря Daikin 2MXM50N9

Опис Кондиціонер повітря Daikin 2MXM50N9

Інженерний аналіз зовнішнього блоку мульти-спліт системи Daikin 2MXM50N9

Модель Daikin 2MXM50N9 є технологічною основою для створення кліматичних систем кондиціонування повітря в житлових та комерційних приміщеннях середньої площі. Будучи двопортовим зовнішнім блоком серії Bluevolution, цей пристрій забезпечує інтеграцію двох внутрішніх блоків різного типу в єдиний холодильний контур. Проектування систем на базі цього агрегату вимагає розуміння фізичних принципів роботи інверторного приводу, термодинамічних властивостей холодоагенту R-32 та гідравлічних параметрів розподілу холодильного агента. У цьому документі розглядаються ключові конструктивні особливості, що визначають довговічність, ефективність та експлуатаційні ліміти системи.

Архітектура компресорного вузла та механіка Swing

Центральним елементом Daikin 2MXM50N9 є герметичний компресор з ротором (Swing), що коливається. На відміну від стандартних ротаційних компресорів, де лопатка здійснює зворотно-поступальні рухи і схильна до високого тертя, технологія Swing поєднує лопатку і ролик в єдину деталь. Це інженерне рішення критично знижує механічне тертя у процесі стиснення парів холодоагенту. Відсутність тертя між лопаткою та роликом мінімізує ризик виникнення задир на поверхнях і значно знижує рівень вібрацій, що передаються на корпус зовнішнього блоку.

З точки зору термодинаміки компресор Swing забезпечує більш стабільний цикл стиснення. Це дозволяє системі плавно змінювати частоту обертання валу під керуванням інверторного модуля, точно підлаштовуючись під поточне теплове навантаження на випарники внутрішніх блоків. Застосування неодимових магнітів у роторі двигуна (Reluctance DC motor) підвищує момент, що крутить, на низьких частотах, що особливо важливо в режимі часткового навантаження, в якому мульти-спліт система проводить до 80% часу експлуатації.

Термодинамічні властивості холодоагенту R-32

Перехід використання дифторметана (R-32) в моделі 2MXM50N9 обумовлений як вимогами екологічних регламентів, а й фізико-хімічними перевагами даного агента. R-32 має на 30% більш високу теплопровідність і меншу в'язкість у порівнянні з R-410A. Це означає, що для передачі того ж обсягу теплової енергії потрібна менша масова заправка холодоагенту (зниження обсягу заправки становить близько 15-20%).

З точки зору енергоефективності R-32 демонструє більш високий коефіцієнт теплопередачі в теплообмінниках. Це дозволяє зменшити габарити конденсатора за збереження розрахункової продуктивності. Потенціал глобального потепління (GWP) у R-32 становить 675, що втричі нижче, ніж у R-410A, що робить Daikin 2MXM50N9 стійким рішенням у контексті екологічних норм, що посилюються. Важливо відзначити, що R-32 є однокомпонентною речовиною, що спрощує процедуру дозаправки системи у разі витоку, оскільки не відбувається зміни складу суміші.

Енергетична ефективність та показники SEER/SCOP

Оцінка ефективності Daikin 2MXM50N9 базується на сезонних коефіцієнтах продуктивності. Номінальна холодопродуктивність блоку становить 5.0 кВт, а теплопродуктивність – 5.6 кВт. Однак реальна цінність пристрою проявляється у коефіцієнтах SEER (до 8.5) та SCOP (до 4.6), що відповідає класу енергоефективності A+++ у режимі охолодження.

Такі показники досягаються за рахунок глибокої інтеграції програмного забезпечення управління та апаратної частини. Інверторна плата аналізує дані датчиків температури зовнішнього повітря, температури кипіння холодоагенту і частоти струму, оптимізуючи роботу електронного розширювального вентиля (EEV). Точне дозування холодоагенту запобігає перегріву обмоток компресора та виключає роботу в режимі «старт-стоп», який є основним джерелом енерговтрат та зносу в неінверторних системах.

Гідравлічні обмеження та проектування трас

При проектуванні мульти-спліт системи на базі 2MXM50N9 інженер повинен враховувати строгі ліміти за довжиною та перепадами висот мідних трубопроводів. Сумарна довжина траси для двох портів не повинна перевищувати 30 метрів, максимальна довжина гілки на один внутрішній блок обмежена 20 метрами. Перепад висот між зовнішнім та внутрішніми блоками становить максимум 15 метрів, а між самими внутрішніми блоками – не більше 7.5 метрів.

Дотримання цих параметрів є критичним для забезпечення повернення масла в компресор. При перевищенні допустимих довжин зростає гідравлічний опір, що веде до падіння тиску та зниження ефективності охолодження. У разі складної топології траси може знадобитися встановлення додаткових маслопідйомних петель, проте для даної побутової серії базових рекомендацій виробника зазвичай достатньо для збереження заводської гарантії. Важливо пам'ятати, що заводське заправлення холодоагенту розраховане на певну сумарну довжину (зазвичай до 20 метрів), і при її перевищенні необхідна точна дозаправка за терезами відповідно до технічних даних у сервісному мануалі.

Захист від зовнішніх факторів та довговічність

Корпус зовнішнього блоку виконаний з оцинкованої сталі з полімерним покриттям, стійким до ультрафіолету та корозії. Особливу увагу інженери Daikin приділили захисту конденсатора теплообмінника. Застосування покриття Blue Fin запобігає окисненню алюмінієвих ребер під впливом агресивних середовищ, таких як морське повітря або міські опади з високим вмістом кислот.

Нижня панель блоку має перфорацію для ефективного відведення конденсату в режимі роботи на обігрів, що запобігає обмерзанню піддону та пошкодженню лопатей вентилятора. Сам вентилятор має аеродинамічний профіль V-cut, який знижує турбулентність повітря на краях лопатей, зменшуючи акустичне тиск і споживану потужність двигуна вентилятора. Рівень звукового тиску під час роботи блоку в номінальному режимі становить близько 48 дБ(А), що низьким показником для пристроїв такої потужності.

Температурний діапазон та експлуатація в зимовий період

Daikin 2MXM50N9 спроектований як повноцінний тепловий насос типу «повітря-повітря». Система зберігає працездатність у режимі обігріву за температури зовнішнього повітря до -15°C. У режимі охолодження діапазон роботи становить від -10 до +46°C. Це дозволяє використовувати обладнання для технологічного охолодження серверних або серверних шаф навіть у зимовий період, якщо внутрішнє теплове навантаження залишається високим.

За низьких температур зовнішнього повітря система активує алгоритм інтелектуального розморожування. На відміну від таймерних систем, Daikin ініціює процес дефростації тільки при реальному утворенні інею на теплообміннику, що визначається за різницею температур датчиків. Це скорочує час простою в режимі нагрівання та підвищує загальний комфорт у приміщенні.

Логіка управління та сумісність

Зовнішній блок 2MXM50N9 сумісний із широким спектром внутрішніх блоків серій Perfera (CTXM-R, FTXM-R), Stylish (FTXA) та Emura (FTXJ). Кожен внутрішній блок підключається до свого порту на зовнішньому блоці окремою газовою та рідинною магістраллю, а також чотирижильним міжблочним кабелем управління.

Логіка управління побудована за принципом пріоритетності запитів. Якщо один внутрішній блок потребує максимального охолодження, а другий працює в режимі підтримки температури, інвертор розподілить потужність компресора пропорційно відкриття електронних вентильів. Варто враховувати, що сумарна продуктивність внутрішніх блоків може перевищувати номінал зовнішнього (індекс перерозміру), однак у пікові моменти загальна потужність, що віддається, буде обмежена можливостями 2MXM50N9. Оптимальним вважається коефіцієнт завантаження від 80 до 110% від номіналу зовнішнього блоку.

Акустичний комфорт та вібраційна розв'язка

Мінімізація шуму є пріоритетним завданням при встановленні зовнішніх блоків у багатоквартирних будинках. У 2MXM50N9 використовуються віброізоляційні опори компресора, які гасять високочастотні коливання. Крім того, внутрішня порожнина блоку фанерована звукопоглинаючими матеріалами, що ізолюють компресорний відсік від вентиляторного вузла.

Режим Night Quiet Mode дозволяє додатково знизити рівень шуму вночі (на 3-5 дБ) шляхом програмного обмеження максимальних обертів компресора і вентилятора. Це особливо актуально для щільної міської забудови, де існують суворі норми шуму на межі житлових зон. При монтажі рекомендується використовувати якісні вставки віброгасіння (віброопори) під ніжки блоку для запобігання передачі структурного шуму через фасад стіни або кронштейни.

Технічне обслуговування та діагностика

Для підтримки заявлених характеристик SEER та забезпечення розрахункового терміну служби (12-15 років) потрібне регулярне обслуговування. В нього входить не тільки очищення теплообмінника від пилу та тополиного пуху, а й перевірка електричних з'єднань, а також аналіз робочих тисків та температур через сервісні порти.

Електронна система управління Daikin має розвинену функцію самодіагностики. У разі виникнення несправності (наприклад, помилки датчика або виходу за межі робочих струмів), система зберігає код помилки, який може бути зчитаний із внутрішнього блоку або через спеціальний діагностичний інтерфейс. Це значно спрощує пошук несправностей та скорочує час простою обладнання. Програмне забезпечення блоку також контролює стан електроживлення, захищаючи чутливу інверторну плату від стрибків напруги у певних межах.

Екологічний слід та утилізація

Daikin 2MXM50N9 є частиною глобальної стратегії компанії з досягнення вуглецевої нейтральності. Використання холодоагенту з низьким GWP, висока енергоефективність та можливість вторинної переробки більшості компонентів (мідь, алюміній, сталь, пластик) роблять його екологічно відповідальним вибором. Зниження споживання електроенергії протягом усього життєвого циклу пристрою безпосередньо корелює зі зниженням викидів CO2 на електростанціях, які забезпечують роботу кліматичної техніки.

Висновок: критерії вибору та інженерна доцільність

Вибір зовнішнього блоку Daikin 2MXM50N9 виправданий у ситуаціях, коли пріоритетом є надійність, акустичний комфорт та висока енергоефективність. Даний агрегат не є найбюджетнішим рішенням на ринку, проте сукупна вартість володіння (TCO), що включає витрати на електроенергію та обслуговування, виявляється нижчою за рахунок технологічної переваги вузлів.

Приймаючи рішення про покупку, споживач повинен переконатися, що сумарне теплове навантаження приміщень відповідає діапазону продуктивності блоку (4.0 – 5.8 кВт у режимі охолодження). Використання оригінальних комплектуючих та залучення сертифікованих спеціалістів для монтажу є обов'язковими умовами збереження гарантійних зобов'язань та забезпечення розрахункових робочих параметрів. Інженерна архітектура 2MXM50N9 надає гнучкі можливості для масштабування кліматичної системи, забезпечуючи при цьому стабільність параметрів мікроклімату та високий рівень комфорту.

У сучасних реаліях, коли вартість енергоресурсів зростає, а вимоги до комфорту стають все жорсткішими, інверторні мульти-спліт системи Daikin на фреоні R-32 є збалансованим рішенням. Вони поєднують у собі інноваційну механіку Swing-компресора, інтелектуальне управління потоками холодоагенту та довговічність, підтверджену десятиліттями експлуатації бренду на світовому ринку. Інвестиції в обладнання такого класу є раціональним вкладенням в інфраструктуру житла, що забезпечує передбачуваний результат та високу якість життя.

Бездоганна робота всіх систем зовнішнього блоку Daikin 2MXM50N9 – це результат складної інженерної роботи, спрямованої на гармонізацію процесів теплообміну та механічного перетворення енергії. Кожен компонент від мікрочіпа на платі управління до захисного покриття Blue Fin на ребрах конденсатора працює як частина єдиного високоточного механізму. Розуміння цих технічних нюансів дозволяє не тільки правильно експлуатувати систему, але й оцінити рівень технологій, закладених у цей компактний і ефективний агрегат. При дотриманні всіх регламентів монтажу та експлуатації Daikin 2MXM50N9 стає непомітним, але незамінним елементом сучасного будинку, що створює ідеальний клімат у будь-яких погодних умовах.

Ефективність системи мульти-спліт загалом залежить від правильного підбору внутрішніх блоків, які мають гармоніювати із потужністю 2MXM50N9. Помилка розрахунків може призвести до неефективного використання потенціалу зовнішнього блоку. Тому перед остаточним твердженням специфікації рекомендується провести детальний теплотехнічний розрахунок кожного приміщення. Це гарантує, що система працюватиме в оптимальному діапазоні ККД, забезпечуючи максимальну економію та комфорт. Daikin 2MXM50N9 - це не просто прилад, це складна інженерна система, що вимагає професійного підходу на кожному етапі, від проектування до запуску.

На завершення варто відзначити, що Daikin продовжує вдосконалювати свої технології, і модель 2MXM50N9 є квінтесенцією досвіду компанії в галузі побутового та напівпромислового кондиціювання. Надійність цього блоку підтверджена численними випробуваннями в екстремальних умовах, що робить його ідеальним вибором для регіонів із мінливим кліматом. Технологічне лідерство Daikin у сегменті мульти-спліт систем залишається незаперечним завдяки постійному впровадженню інновацій та жорсткому контролю якості на кожному етапі виробництва.

Таким чином, вибираючи Daikin 2MXM50N9, ви отримуєте не тільки сучасне кліматичне обладнання, а й упевненість у безвідмовній роботі на довгі роки. Це вибір тих, хто цінує якість, ефективність та тишу, воліючи один раз інвестувати у висококласне інженерне рішення, ніж стикатися з проблемами дешевих аналогів у майбутньому.

Підсумовуючи технічним оглядом, можна стверджувати, що Daikin 2MXM50N9 - це стандарт в класі компактних мульти-спліт систем. Його можливості перекривають потреби більшості сучасних квартир та невеликих офісів, надаючи користувачеві безпрецедентний рівень контролю за мікрокліматом. Всі аспекти, від екологічності холодоагенту R-32 до інтелектуального захисту компресора, вказують на те, що перед нами продукт найвищого інженерного рівня, створений для тих, хто не готовий до компромісів у питаннях комфорту та надійності.
