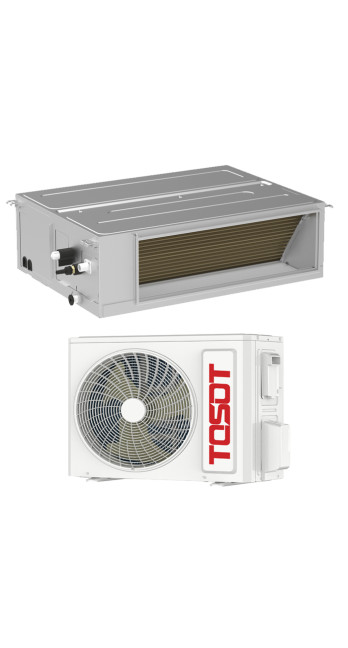

Кондиціонер повітря Tosot TUD100PHS1/A-S/TUD100W1/NhA-X

Опис Кондиціонер повітря Tosot TUD100PHS1/A-S/TUD100W1/NhA-X

Системний аналіз та інженерна специфікація кондиціонера Tosot TUD100PHS1/AS/TUD100W1/NhA-X

Кондиціонер повітря Tosot моделі TUD100PHS1/AS/TUD100W1/NhA-X є складною інженерною системою кліматичного контролю канального типу, спроектованою для забезпечення заданих параметрів повітряного середовища в приміщеннях середньої та великої площі. Ця модель відноситься до категорії напівпромислового обладнання, що використовує технологію інверторного керування потужністю, що визначає її експлуатаційні характеристики та алгоритми взаємодії з навколишнім середовищем. У рамках цього документа розглядаються ключові конструктивні рішення, фізико-хімічні параметри компонентів, що використовуються, і системна логіка функціонування пристрою, що забезпечує стабільність температурних режимів.

Архітектура системи та компонентна база

Основою системи є поділ на внутрішній блок TUD100PHS1/AS та зовнішній блок TUD100W1/NhA-X, з'єднані магістраллю холодоагенту. Внутрішній блок призначений для прихованого монтажу в міжстельовому просторі, що вимагає високої точності проектування вентиляційних каналів. Основним вузлом зовнішнього блоку є високопродуктивний герметичний компресор з інверторним приводом постійного струму. Застосування технології Full DC Inverter дозволяє системі плавно регулювати частоту обертання двигуна, адаптуючи холодопродуктивність до поточного теплового навантаження приміщення. Це виключає цикли різкого пуску та зупинки, знижуючи пускові струми та механічне зношування рухомих частин.

Теплообмінники обох блоків виконані з міді з алюмінієвим ребра, що має спеціалізоване антикорозійне покриття Gold Fin. Дане покриття підвищує гідрофільні властивості поверхні, що сприяє швидкому видаленню конденсату та запобігає окисленню металу в умовах високої вологості або впливу агресивних середовищ міського середовища. Геометрія трубок теплообмінника оптимізована збільшення площі зіткнення з холодоагентом, що інтенсифікує процес теплообміну без істотного збільшення габаритів пристрою.

Термодинамічні показники та використання холодоагенту R32

Модель функціонує на базі сучасного озонобезпечного холодоагенту дифторметану (R32). Вибір даного робочого тіла обумовлений його високою термодинамічною ефективністю та низьким потенціалом глобального потепління (GWP), який на шістдесят сім відсотків нижчий, ніж у поширеного раніше R410A. З точки зору інженерної експлуатації, R32 має меншу в'язкість і щільність, що дозволяє знизити масу заправки холодоагенту в систему на тридцять відсотків при збереженні ідентичної потужності охолодження. Це також призводить до зменшення втрат тиску в контурі та підвищення загального коефіцієнта корисної дії системи.

Продуктивність системи з холоду становить номінально десять кіловат, за теплом — дванадцять кіловат. Ці значення підтверджуються тестами за стандартних температурних умов, визначених міжнародними стандартами ISO. Енергоефективність пристрою в режимі охолодження (SEER) та в режимі обігріву (SCOP) відповідає класам A++ та A+ відповідно. Дані показники свідчать про те, що на кожен витрачений кіловат електричної енергії система здатна перенести понад шість кіловат теплової енергії з приміщення на вулицю чи навпаки.

Інженерні особливості внутрішнього блоку та аеродинаміка

Внутрішній блок TUD100PHS1/AS характеризується можливістю роботи з високим зовнішнім статичним тиском, що досягає ста п'ятдесяти Паскалів. Цей параметр критично важливий для канальних систем, тому що він визначає здатність вентилятора проштовхувати підготовлене повітря через розгалужену мережу повітроводів, фільтрів та розподільних ґрат. Вбудований відцентровий вентилятор оснащений багатошвидкісним двигуном, що дозволяє настроювати витрату повітря відповідно до конкретної конфігурації вентиляційної системи.

Конструкція внутрішнього блоку передбачає наявність дренажного насоса, здатного піднімати конденсат на висоту тисячі сто міліметрів. Це спрощує проектування траси відведення вологи, дозволяючи прокладати її вище за рівень стельового простору. Важливою деталлю є наявність вбудованих датчиків температури на вході та виході повітря, що забезпечує прецизійний контроль робочих параметрів та дозволяє системі своєчасно реагувати на зміни внутрішнього теплового навантаження.

Алгоритми управління та системна інтеграція

Управління кондиціонером здійснюється через мікропроцесорний контролер, інтегрований у внутрішній блок. Система підтримує роботу з протоколу зв'язку із зовнішнім блоком, забезпечуючи постійний моніторинг стану датчиків тиску, температури нагнітання та параметрів струму. У стандартну комплектацію входить провідний пульт управління, який дозволяє задавати не тільки цільову температуру, а й параметри статичного тиску, а також робити діагностику помилок через виведення кодів на дисплей.

Передбачена можливість інтеграції до системи диспетчеризації будівель (BMS) через шлюзи Modbus або аналогічні інтерфейси. Це робить модель придатною для використання в сучасних «розумних» будинках, де потрібне централізоване керування кліматом. Функція автоматичного рестарту забезпечує відновлення роботи системи зі збереженням усіх налаштувань після короткочасного збою електроживлення, що є критичним для серверних кімнат або комерційних об'єктів з безперервним циклом експлуатації.

Експлуатаційні обмеження та надійність

Функціонування Tosot TUD100PHS1/AS/TUD100W1/NhA-X гарантовано у широкому діапазоні зовнішніх температур. У режимі охолодження система зберігає працездатність за температури зовнішнього повітря від мінус п'ятнадцяти до плюс сорока восьми градусів Цельсія. У режимі обігріву діапазон становить від мінус двадцяти до плюс двадцяти чотирьох градусів. Розширення нижньої температурної межі досягається за рахунок використання підігріву картера компресора та інтелектуального алгоритму розморожування зовнішнього блоку, який запобігає утворенню криги на теплообміннику, що знижує ефективність роботи.

Система безпеки включає захист від перевантаження компресора, контроль фаз електроживлення і датчики витоку холодоагенту. При виявленні критичних відхилень від робочих параметрів автоматика блокує роботу пристрою, запобігаючи появі дорогих компонентів. Це зумовлює високу загальну надійність системи та довговічність її експлуатації за умови дотримання регламенту сервісного обслуговування.

Аналіз монтажних характеристик

Проектування установки даної моделі вимагає врахування максимально допустимої довжини фреонової магістралі, яка становить п'ятдесят метрів, та перепаду висот між блоками до тридцяти метрів. Ці параметри забезпечують гнучкість під час розміщення зовнішнього блоку на даху або технічному поверсі будівлі. Діаметри труб рідинної та газової ліній строго специфіковані та вимагають використання тільки високоякісної мідної труби, призначеної для роботи з тиском холодоагенту R32.

Підключення електроживлення здійснюється до зовнішнього блоку, що вимагає підведення трифазної або однофазної лінії (залежно від конкретної модифікації та регіональної специфікації живлення TUD100W1) відповідного перерізу. Міжблочний кабель використовується для передачі сигналів керування та живлення внутрішнього блоку. Важливо відзначити необхідність виконання вакуумування контуру перед заправкою, оскільки наявність домішок, що неконденсуються, або вологи в системі неминуче призведе до деградації синтетичного масла і виходу компресора з ладу.

Звуковий тиск та комфорт експлуатації

Незважаючи на високу потужність, рівень звукового тиску внутрішнього блоку залишається в межах, допустимих для комерційних та офісних приміщень. Це досягається за рахунок застосування якісної звукоізоляції корпусу та динамічного балансування крильчатки вентилятора. Прихований монтаж у стельовому просторі додатково демпфує акустичні коливання, забезпечуючи акустичний комфорт для людей, які перебувають у приміщенні.

Зовнішній блок також сконструйований з урахуванням зниження шуму. Компресор поміщений у звукоізолюючий кожух, а лопаті осьового вентилятора мають спеціальну форму, що мінімізує турбулентність повітря при проходженні через теплообмінник. Це дозволяє встановлювати блоки поблизу житлових зон або на фасадах будівель за умови дотримання місцевих норм шуму.

Аналітичний висновок про вибір моделі

Вибір кондиціонера Tosot TUD100PHS1/AS/TUD100W1/NhA-X є раціональним рішенням для об'єктів, де першорядне значення мають скритність установки та можливість точного розподілу повітряних потоків. Інженерне опрацювання вузлів, використання холодоагенту R32 та розвинена система самодіагностики виділяють цю модель на тлі конкурентів у сегменті напівпромислового обладнання. Система показує стабільність параметрів при змінних навантаженнях, що підтверджує її придатність для об'єктів з високими вимогами до мікроклімату.

З точки зору загальної вартості володіння, ця модель забезпечує баланс між капітальними витратами на придбання та операційними витратами на електроенергію. Інверторна технологія та високий клас енергоефективності дозволяють окупити інвестиції в обладнання протягом кількох сезонів активної експлуатації. При цьому запас міцності конструкції та захисні алгоритми мінімізують ризики позапланового ремонту та простою кліматичної системи.

Технічний регламент та сервісна підтримка

Для підтримки заявлених характеристик потрібно проведення щорічного технічного обслуговування, що включає чищення теплообмінників, перевірку тиску в системі та інспекцію електричних з'єднань. Конструкція блоків забезпечує зручний доступ до основних сервісних портів та плати управління, що скорочує час проведення регламентних робіт. Використання стандартизованих компонентів полегшує пошук запасних частин у разі необхідності ремонту після гарантійного терміну.

Завершуючи технічний огляд, слід підкреслити, що Tosot TUD100PHS1/AS/TUD100W1/NhA-X є збалансованим інженерним рішенням, що поєднує в собі сучасні досягнення в галузі термодинаміки та цифрового управління. Цей пристрій не просто охолоджує повітря, а формує кероване середовище, параметри якого залишаються стабільними незалежно від зовнішніх факторів. Такий підхід відповідає найвищим стандартам якості та надійності в індустрії кліматичної техніки.

Екологічний аспект та сталий розвиток

Застосування холодоагенту R32 у моделі Tosot TUD100PHS1/AS/TUD100W1/NhA-X є важливим кроком у бік дотримання екологічних нормативів Кіотського та Монреальського протоколів. Крім прямого зниження GWP, висока енергоефективність системи сприяє зменшенню непрямих викидів вуглекислого газу, пов'язаних із виробленням електроенергії. В умовах глобального тренду на декарбонізацію економіки використання такого обладнання підвищує екологічний рейтинг будівлі та відповідає критеріям сертифікації LEED або BREEAM.

Довговічність компонентів також робить внесок у сталий розвиток, оскільки збільшує життєвий цикл продукту та знижує потребу в утилізації обладнання. Мідні та алюмінієві деталі теплообмінників повністю підлягають вторинній переробці після закінчення терміну служби кондиціонера. Таким чином, інженерна думка в даній моделі спрямована не тільки на вирішення поточних завдань користувача, а й на мінімізацію екологічного сліду протягом усього існування системи.

Функціональні можливості фільтрації повітря

Хоча основним завданням канального кондиціонера є охолодження та нагрівання, модель Tosot TUD100PHS1/AS/TUD100W1/NhA-X дозволяє інтегрувати в систему повітроводів додаткові ступені фільтрації. У стандартній конфігурації внутрішній блок оснащений фільтром грубого очищення, який затримує пил та великі частинки. Однак високий статичний тиск вентилятора дозволяє встановлювати фільтри тоншої очистки (класу F7 або вище) без критичної втрати продуктивності. Це робить систему придатною для використання у приміщеннях із підвищеними вимогами до чистоти повітря, таких як медичні центри чи лабораторії.

При правильному розрахунку перерізу повітроводів та підборі ґрат, кондиціонер забезпечує рівномірну подачу повітря без утворення застійних зон. Можливість підмішування свіжого повітря ззовні дозволяє комбінувати функції кондиціювання та вентиляції, що покращує якість повітряного середовища та підвищує рівень комфорту для людей. Інтелектуальна система управління при цьому враховує змінене теплове навантаження від припливного повітря, коригуючи роботу інвертора для підтримки заданої температури.

Заключні висновки з інженерної архітектури

Підсумовуючи детальний аналіз, можна констатувати, що кондиціонер Tosot TUD100PHS1/AS/TUD100W1/NhA-X є прикладом високотехнологічного обладнання, де кожен елемент підпорядкований логіці ефективності та надійності. Від вибору холодоагенту до конструкції дренажної системи все вказує на орієнтацію виробника на професійний сегмент ринку. Дане обладнання рекомендується для проектів, що вимагають високої точності підтримання параметрів, гнучкості монтажу та довговічності.

Системний підхід до проектування клімату на базі даної моделі дозволяє створювати стійкі до відмови бізнес і приватний сектор. Раціональність вибору підтверджується не лише поточними показниками потужності, а й довгостроковою перспективою експлуатації, де інверторні технології та сучасні матеріали забезпечують незаперечну перевагу. Tosot TUD100PHS1/AS/TUD100W1/NhA-X залишається надійним інструментом у руках інженерів та власників об'єктів, які прагнуть досягти бездоганного кліматичного комфорту.

Конструктивне виконання зовнішнього блоку TUD100W1/NhA-X гарантує стійкість до зовнішніх впливів, а внутрішня логіка системи запобігає збоям у найскладніших експлуатаційних режимах. У сукупності ці фактори роблять спліт-систему, що розглядається, одним з найбільш обґрунтованих варіантів у своєму потужнісному класі. Таким чином, інвестиції в цю технологічну платформу є виправданими з погляду інженерної доцільності та економічної ефективності протягом усього терміну служби кліматичної установки.

Завершуючи інженерний аналіз, слід зазначити, що архітектура даної системи дозволяє проводити глибоке налаштування параметрів під конкретні потреби об'єкта. Можливість зміни кривої продуктивності вентилятора, налаштування алгоритмів відтайки та інтеграція із зовнішніми датчиками температури роблять Tosot TUD100PHS1/AS/TUD100W1/NhA-X адаптивною платформою. Це обладнання здатне еволюціонувати разом із потребами користувача, забезпечуючи незмінно високий рівень контролю за фізичними параметрами повітряного середовища у будь-якому приміщенні.
