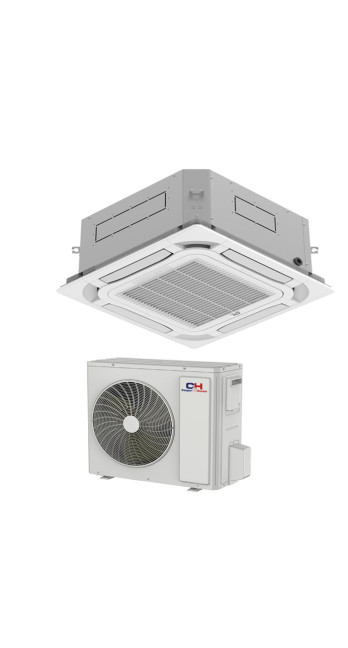

Опис Кондиціонер повітря Cooper&Hunter CH-IC125RK2/CH-IU125RM2

Інженерний аналіз спліт-системи касетного типу Cooper&Hunter CH-IC125RK2/CH-IU125RM2

1. Системна ідентифікація та призначення

Кліматичний комплекс Cooper&Hunter CH-IC125RK2/CH-IU125RM2 є напівпромисловою спліт-системою інверторного типу у форм-факторі «касета» (Cassette Type). Обладнання призначене для прихованого стельового монтажу та орієнтоване на обслуговування приміщень комерційного, громадського чи житлового призначення з високими вимогами до архітектурної естетики та аеродинаміки розподілу повітряних потоків.

Номінальна холодопродуктивність системи (індекс 125) відносить цю модель до класу високопотужного обладнання (Heavy Commercial), здатного компенсувати теплові навантаження в діапазоні 12.0-13.5 кВт. Це визначає сферу застосування: офісні простори формату Open Space, торгові зали, конференц-зони, ресторани та лобі готелів, де площа скління та кількість людей створюють значні пікові теплопритоки.

Ключовою інженерною особливістю моделі є використання технології DC Inverter для управління компресором зовнішнього блоку (CH-IU125RM2). На відміну від систем типу On/Off, агрегат не працює на циклічних пусках/зупинках, а безперервно модулює продуктивність, змінюючи частоту обертання валу компресора. Це забезпечує стабілізацію цільової температури з точністю до ±0.5°C, зниження пускових струмів на мережу та мінімізацію гідравлічних ударів у фреоновому контурі.

2. Архітектура внутрішнього блоку CH-IC125RK2

Внутрішній блок CH-IC125RK2 спроектований для інтеграції в ніздрюваті підвісні стелі (типу «Армстронг») або конструкції з гіпсокартону. Інженерний аналіз конструктиву виявляє такі критичні вузли:

2.1. Аеродинамічний профіль та розподіл повітря

Блок оснащений 4-потоковим дифузором із незалежним управлінням жалюзі. Така конфігурація дозволяє реалізувати кругове розподілення повітря (360 ° airflow), що принципово відрізняє касетні системи від настінних блоків. У приміщеннях великої площі настінні блоки часто створюють зони локального переохолодження («протяги») та зони застою теплого повітря. Касетний блок CH-IC125RK2, розміщуючись у геометричному центрі приміщення, формує рівномірне температурне поле.

Конструкція жалюзі спроектована з урахуванням використання ефекту Коанда: охолоджене повітря настилається на площину стелі, переміщається горизонтально, втрачаючи швидкість і набираючи температуру, і потім плавно опускається в робочу зону. Це виключає пряме потрапляння холодного потоку людей (Cold Draft), що є критичним вимогою для офісних просторів класу А.

2.2. Дренажна система та гідростатика

Однією з головних проблем прихованого монтажу є відведення конденсату. У моделі CH-IC125RK2 інтегровано дренажний насос високої продуктивності. Технічна специфікація вказує на висоту підйому конденсату до 1100 мм нижньої кромки блоку.

Наявність вбудованої помпи вирішує дві інженерні задачі:

1. Подолання конструктивних перешкод: Можливість підняти дренажну магістраль над ригелями, вентканалами або іншими комунікаціями у стельовому просторі.

2. Гарантія відведення рідини: Примусова евакуація конденсату унеможливлює ризик застою води, характерні для самопливних систем при найменших помилках в ухилі траси.

Система оснащена датчиком рівня поплавця. У разі відмови помпи або засмічення магістралі, автоматика миттєво перериває подачу живлення на компресор, запобігаючи переливу конденсату через піддон та псування майна (стелі, меблів, обладнання).

3. Зовнішній блок CH-IU125RM2: Термодинаміка та Енергетика

Зовнішній блок є силовою установкою системи, що відповідає за теплообмін із навколишнім середовищем та циркуляцію холодоагенту.

3.1. Компресорна група

Серцем системи виступає роторний компресор (Twin Rotary) із інверторним управлінням. Використання двороторної схеми дозволяє збалансувати механічні навантаження на вал, знизити вібрацію та рівень шуму, а також розширити діапазон робочих частот. При часткових навантаженнях (наприклад, коли в приміщенні мало людей або на вулиці не екстремальна спека), система знижує споживання електроенергії до мінімуму, необхідного лише для компенсації поточних теплоприток.

3.2. Теплообмінник та корозійна стійкість

Конденсатор зовнішнього блоку має розвинену площу ребра для ефективного теплоскидання. Ламелі теплообмінника оброблені покриттям Blue Fin (або Gold Fin залежно від партії/ревізії), яке є антикорозійним гідрофільним шаром. Це інженерне рішення продовжує термін служби агрегату в умовах міського середовища, насиченого агресивними сполуками (вихлопні гази, реагенти), та прискорює процес відтайки в режимі обігріву.

3.3. Електроживлення та фазність

Важливо враховувати, що моделі даної потужності (125 індекс) часто вимагають трифазного підключення (380-415В, 3Ф). Це критичний параметр проектування електричної мережі об'єкта. Використання трифазного живлення знижує струмове навантаження на кожну фазу, зменшує перетин кабелю, що підводить, і підвищує надійність роботи електродвигунів. Перед покупкою необхідно верифікувати наявність відповідного введення на об'єкті. Помилка в цьому параметрі унеможливить монтаж без модернізації електромережі будівлі.

4. Режими роботи та кліматична логіка

Система Cooper&Hunter CH-IC125RK2/CH-IU125RM2 є не просто охолоджувачем, а тепловим насосом «повітря-повітря». Це розширює функціональний профіль обладнання.

4.1. Низькотемпературне обігрів

Устаткування адаптоване для роботи на обігрів за низьких температур зовнішнього повітря (до -20°C). Це досягається за рахунок:

• Інтелектуальної системи розморожування (Defrost), яка активується не за таймером, а на основі аналізу температурних датчиків теплообмінника, мінімізуючи час простою.

• Підігрів картера компресора (запобігає спінювання олії при холодному пуску).

• Підігрів піддону зовнішнього блоку (запобігає намерзанню льоду та блокуванню вентилятора).

Ця функція дозволяє використовувати кондиціонер як ефективне джерело опалення в міжсезоння і навіть взимку, з коефіцієнтом ефективності (COP), що значно перевищує показники електричних конвекторів. На 1 кВт витраченої електроенергії система переносить у приміщення 3–4 кВт теплової енергії.

4.2. Вентиляція та підмішування свіжого повітря

Конструкція корпусу внутрішнього блоку CH-IC125RK2 передбачає технологічний отвір для підключення повітроводу подачі свіжого повітря. Це дозволяє реалізувати функцію підмішування вуличного повітря (зазвичай до 10-15% від загальної витрати). Хоча ця опція не замінює повноцінну припливно-витяжну вентиляцію, вона сприяє зниженню рівня CO2 у приміщенні та покращенню якості повітряного середовища, що критично для герметичних сучасних будівель.

5. Інженерні вимоги до монтажу та експлуатації

Вибір напівпромислової системи потребує суворого дотримання проектних норм. Встановлення даного обладнання не є побутовою процедурою та потребує кваліфікації рівня HVAC-інжинірингу.

5.1. Вимоги до міжстельового простору

Висота корпусу внутрішнього блоку визначає мінімально необхідний опуск підвісної стелі. Необхідно враховувати як фізичну висоту блоку, а й необхідний зазор для коректної роботи дренажної системи (забезпечення ухилу самопливних ділянок) і виброразвязки. Ігнорування цього параметра на етапі дизайн-проекту призведе до конфлікту інженерних мереж та оздоблення.

5.2. Фреонова магістраль

Максимальна довжина траси і перепад висот між блоками системи CH-IC125RK2/CH-IU125RM2 мають строгі регламентовані значення (зазвичай до 50-75 метрів довжина, до 30 метрів перепад, уточнюється в технічному паспорті конкретної ревізії). Перевищення цих значень без встановлення маслопідйомних петель та дозаправки холодоагенту призведе до масляного голодування компресора та його виходу з ладу. Діаметри рідинної та газової труб повинні суворо відповідати портам підключення; завуження траси категорично заборонено, оскільки це змінює термодинаміку циклу та знижує продуктивність.

5.3. Сервісне обслуговування

Касетні блоки вимагають специфічного підходу до сервісу. Доступ до фільтрів та теплообмінника здійснюється знизу, через декоративну панель. Однак для обслуговування дренажної помпи, плати керування або вентиляторного вузла може знадобитися доступ до міжстельового простору. Проектування стелі має передбачати ревізійні люки в зоні розташування комунікацій блоку, якщо сама стеля не є розбірною (наприклад, гіпсокартон).

6. Аналіз ефективності та економічне обґрунтування

При ухваленні рішення про купівлю Cooper&Hunter CH-IC125RK2/CH-IU125RM2 раціональний споживач повинен оцінювати сукупну вартість володіння (TCO), а не лише початкову ціну.

6.1. Енергоефективність (SEER/SCOP)

Показники сезонної енергоефективності (SEER під час охолодження, SCOP під час обігріву) відображають реальне споживання енергії протягом року. Інверторна технологія даної моделі забезпечує клас енергоефективності А/А+ (або вище залежно від нормативів регіону). У комерційній експлуатації, де тарифи на електроенергію високі, а час роботи обладнання становить 8-12 годин щодня, окупність різниці в ціні порівняно із системою On/Off досягається за 1.5–2 роки експлуатації.

6.2. Надійність та ресурс

Використання компонентів промислового класу та розвинена система самодіагностики забезпечують підвищений ресурс напрацювання на відмову. Система керування постійно моніторить параметри струму, температури фреону, тиску конденсації. При виході будь-якого параметра за допустимі межі контролер зупиняє систему та видає код помилки, запобігаючи фатальному руйнуванню компресора. Це знижує ризики раптових поломок та простою бізнесу.

7. Обмеження та протипоказання

Чесний інженерний підхід вимагає вказівки сценаріїв, де застосування цієї системи може бути неоптимальним:

1. Мала висота стель: Якщо висота стелі менше 3 метрів, встановлення потужної касети може бути проблематичною. Швидкість потоку повітря на виході з дифузора досить висока, і за низьких стель зона комфорту буде порушена.

2. Приміщення з високою вологістю: Для басейнів або технологічних цехів з агресивним середовищем потрібні спеціалізовані системи з іншим класом захисту IP та спеціальними покриттями плат.

3. Складна геометрія приміщень: У довгих вузьких коридорах або приміщеннях Г-подібної форми одна касета, встановлена в центрі, не забезпечить рівномірного покриття. У разі доцільніше використовувати канальні системи чи кілька касет меншої потужності.

8. Протокол управління та інтеграції

В епоху цифровізації будівель важлива можливість інтеграції клімату у загальну екосистему.

• Локальне керування: У комплекті постачається бездротовий ІЧ-пульт. Опціонально доступний провідний настінний контролер, який рекомендується для громадських місць (виключає втрату пульта, дозволяє блокувати режими).

• BMS та віддалений доступ: Система підтримує підключення модулів Wi-Fi для керування через смартфон, а також шлюзів для інтеграції до системи диспетчеризації будівель (BMS) за протоколами Modbus або BACnet (потрібне уточнення сумісності конкретних шлюзів). Це дозволяє реалізувати сценарії групового управління, роботи з розкладу та віддаленого моніторингу аварій.

9. Детермінований висновок для ухвалення рішення

Спліт-система Cooper&Hunter CH-IC125RK2/CH-IU125RM2 є збалансованим інженерним продуктом у сегменті напівпромислового кліматичного обладнання.

Рекомендована до встановлення:

• У приміщеннях площею 100–130 м² (при стандартному тепловому навантаженні).

• На об'єктах з підвісними стелями та висотою перекриттів, що дозволяє розмістити корпус блоку та комунікації.

• У комерційних зонах, де критично важлива тиша, відсутність протягів та естетика інтер'єру.

• Для користувачів, орієнтованих зниження експлуатаційних витрат з допомогою інверторних технологій.

Не рекомендовано:

• Для приміщень з висотою стелі не більше 2.7-3.0 метрів.

• За відсутності технічної можливості організації дренажу чи трифазного живлення (для відповідних модифікацій зовнішнього блоку).

Вибір даної моделі повинен базуватися на теплотехнічному розрахунку приміщення та проекті розміщення обладнання, виконаному кваліфікованим інженером-проектувальником. Устаткування забезпечує заявлені характеристики лише за умови дотримання стандартів монтажу (вакуумування траси, дотримання довжин та перепадів висот, динамометрична затяжка з'єднань).

Придбання Cooper&Hunter CH-IC125RK2/CH-IU125RM2 - це інвестиція в кліматичну інфраструктуру будівлі, що забезпечує довгострокову, прогнозовану та енергоефективну експлуатацію. Система не містить надлишкових маркетингових функцій, фокусуючись на надійному виконанні фізичного завдання теплообміну та аеродинаміки. Це раціональний вибір для бізнесу і вимогливих приватних замовників, які ставлять в основу технічні параметри та ресурс обладнання.

Вся архітектура системи – від профілю крильчатки вентилятора до алгоритмів мікропроцесора – підпорядкована єдиній меті: створення необхідних параметрів повітряного середовища з мінімальними енергетичними витратами та максимальною акустичною непомітністю. Це , що підтверджує відповідність обладнання найвищим стандартам сучасної кліматичної інженерії.

Комплектація системи включає внутрішній блок (касета), декоративну панель, зовнішній блок та пульт управління. Витратні матеріали для монтажу (мідні труби, теплоізоляція, дренажний шланг, кронштейни, міжблочний кабель) не входять до заводського комплекту та підбираються монтажною організацією виходячи зі специфікації конкретного об'єкта. Відповідальність за кінцевий результат – клімат у приміщенні – ділиться між виробником (якість агрегату) та інсталятором (якість інтеграції). Вибір CH-IC125RK2/CH-IU125RM2 забезпечує надійну базу виробника.
