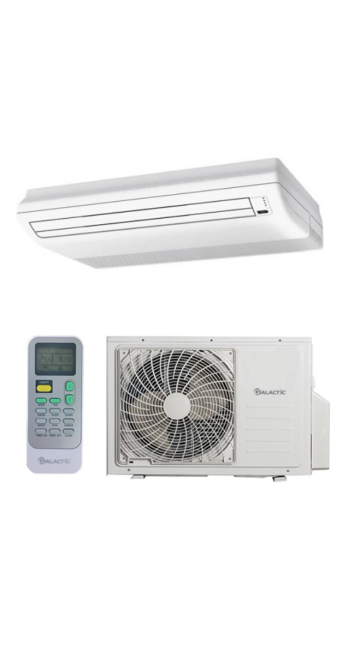

Опис Кондиціонер повітря Galactic GFZ24MLQ-W/GCZ24MLNQ-W

Інженерний аналіз та технічна специфікація системи кондиціювання Galactic GFZ24MLQ-W/GCZ24MLNQ-W

Цей документ є системним розбором архітектури, функціональних можливостей та експлуатаційних лімітів кліматичної системи Galactic серії GFZ24MLQ-W (внутрішній блок) та GCZ24MLNQ-W (зовнішній блок). Розглянута модель відноситься до категорії напівпромислового обладнання підлогово-стельового типу, спроектованого для забезпечення температурного режиму у приміщеннях площею до 70 квадратних метрів з високими вимогами до розподілу повітряних мас.

1. Архітектура системи та компонентна база

Система Galactic GFZ24MLQ-W/GCZ24MLNQ-W побудована на базі інверторної технології керування потужністю, що є критичним фактором для забезпечення стабільності термічних параметрів та мінімізації пускових струмів. Інверторний перетворювач регулює частоту обертання ротора компресора, адаптуючи холодопродуктивність до поточного теплового навантаження об'єкта.

Зовнішній блок GCZ24MLNQ-W

Серцем зовнішнього модуля є високоефективний ротаційний компресор (Twin-Rotary), який оптимізований для роботи з холодоагентом R32. Використання R32 (дифторметану) зумовлене його низьким потенціалом глобального потепління (GWP) та більш високою питомою холодопродуктивністю порівняно із застарілим R410A. Це дозволяє зменшити заправку холодоагенту в системі за збереження цільових показників потужності.

Теплообмінник зовнішнього блоку захищений антикорозійним покриттям Golden Fin. Цей шар запобігає окисленню алюмінієвого ребра в умовах агресивного зовнішнього середовища (підвищена вологість, сольовий туман, кислотні опади), що пролонгує термін служби теплообмінного контуру та зберігає розрахунковий коефіцієнт теплопередачі протягом 10-12 років експлуатації.

Внутрішній блок GFZ24MLQ-W

Конструкція внутрішнього блоку GFZ24MLQ-W передбачає універсальність монтажу: горизонтально під стелею або вертикально на стіні біля підлоги. Це рішення оптимальне для приміщень зі складною конфігурацією меблів або скління, де встановлення стандартних настінних або касетних блоків утруднене. Внутрішня геометрія дифузорів спроектована таким чином, щоб мінімізувати турбулентність та забезпечити ламінарний потік повітря.

2. Термодинамічні показники та енергоефективність

Продуктивність системи у режимі охолодження становить номінально 7.03 кВт, у режимі обігріву – 7.62 кВт. Важливо розуміти, що ці значення досяжні за стандартних умов (T_ext = +35°C для охолодження і T_ext = +7°C для обігріву). При екстремальних температурах набирає чинності крива деградації потужності.

Коефіцієнти ефективності

• SEER (Seasonal Energy Efficiency Ratio): Середньосезонний коефіцієнт у режимі охолодження відповідає класу A++.

• SCOP (Seasonal Coefficient of Performance): Коефіцієнт у режимі обігріву для середнього кліматичного поясу відповідає класу A+.

Високі значення даних індексів забезпечуються як інверторним управлінням, а й застосуванням електронного розширювального вентиля (EEV). На відміну від капілярної трубки, EEV здійснює прецизійне дозування холодоагенту у випарник, підтримуючи оптимальний перегрів пари на вході в компресор у всіх робочих діапазонах.

3. Функціональні режими та алгоритми управління

Система Galactic GFZ24MLQ-W/GCZ24MLNQ-W оснащена інтелектуальним мікропроцесорним контролером, що реалізує декілька критичних алгоритмів захисту та оптимізації.

Режим низькотемпературного обігріву

Завдяки алгоритму керування циклом та підігріву картера компресора (залежно від комплектації) система здатна ефективно функціонувати в режимі теплового насоса при негативних температурах зовнішнього повітря до -15°C. При цьому ефективність (COP) залишається вищою за одиницю, що робить кондиціонер більш економічним джерелом тепла в порівнянні з прямими електричними нагрівачами.

Система самодіагностики

Мікропроцесор у реальному часі відстежує параметри тиску в контурі, температуру нагнітання та струм споживання. У разі виходу параметрів за межі безпечних допусків система блокує роботу і виводить код помилки. Це запобігає катастрофічному виходу компресора з ладу при витіканні холодоагенту або блокуванні повітряного потоку.

Автоматичний перезапуск (Auto Restart)

У разі короткочасного збою електроживлення система зберігає всі налаштування в незалежній пам'яті і відновлює роботу в заданому режимі при відновленні подачі енергії. Це важливо для серверних кімнат або об'єктів без постійної присутності персоналу.

4. Акустичний комфорт та динаміка повітряного потоку

Одним із ключових бар'єрів при виборі потужних систем є рівень шуму. У моделі GFZ24MLQ-W застосовано крильчатку вентилятора збільшеного діаметра з оптимізованим профілем лопаток. Це дозволяє переміщати великі обсяги повітря (до 1200 м³/год на максимальній швидкості) за порівняно невисоких обертів.

Конструкція жалюзі дозволяє здійснювати 2D-автоматичне похитування (вгору-вниз), забезпечуючи рівномірне перемішування повітря та виключаючи утворення застійних зон. При підлоговому монтажі потік прямує вздовж стіни вгору, запобігаючи прямому попаданню холодного повітря на людей (ефект «м'якого охолодження»).

5. Інженерні вимоги до монтажу та сервісу

Правильна інсталяція Galactic GFZ24MLQ-W є запорукою досягнення паспортних характеристик. Існують жорсткі обмеження по довжині фреонової магістралі та перепаду висот.

Технічні ліміти магістралі

• Максимальна довжина траси: 50 метрів.

• Максимальний перепад висот: 25 метрів.

• Діаметри труб: Рідина - 9.52 мм (3/8"), Газова - 15.88 мм (5/8").

При перевищенні стандартної довжини траси (зазвичай 5-7 метрів) потрібна дозаправка холодоагенту з розрахунку 24 грами на кожен додатковий метр. Вакуумування системи перед пуском є обов'язковим етапом для видалення домішок, що не конденсуються, і вологи, які можуть викликати хімічну деградацію масла і заклинювання компресора.

Електричне підключення

Живлення подається на зовнішній блок. Перетин кабелю повинен розраховуватися з максимального робочого струму системи (близько 15-18 А). Рекомендується використання автоматичного вимикача з характеристикою C та пристрою захисного відключення (ПЗВ).

6. Екологічні та гігієнічні аспекти

Система фільтрації внутрішнього блоку включає префільтр грубої очистки, що миється, який ефективно затримує великі частинки пилу, вовну тварин і волокна тканин. Для забезпечення високої якості повітря рекомендується регулярне (не рідше 1 разу на місяць) очищення фільтрів та щорічне антибактеріальне оброблення випарника для запобігання розвитку мікрофлори (цвілі та бактерій Legionella).

Застосування холодоагенту R32 не тільки знижує екологічне навантаження, але й спрощує сервісне обслуговування, оскільки цей газ є однокомпонентним. На відміну від сумішей типу R410A, при частковому витоку R32 систему можна просто дозаправити без повної евакуації та перезаряджання холодоагенту.

7. Інтеграція в системи «Розумний дім» та зовнішнє управління

Модель Galactic GFZ24MLQ-W підтримує можливість віддаленого керування через модуль Wi-Fi (опція). Інтеграція здійснюється через спеціалізований мобільний додаток, що дозволяє контролювати температуру, задавати розклад роботи та отримувати повідомлення про необхідність сервісного обслуговування.

Крім того, наявність порту для підключення провідного пульта управління та можливість виведення сигналів про аварію дозволяють інтегрувати кондиціонер у централізовані системи управління будівлею (BMS) через шлюзи Modbus або BACnet. Це робить цю модель придатною для використання на комерційних об'єктах із централізованою диспетчеризацією клімату.

8. Економічне обґрунтування та сукупна вартість володіння (TCO)

Вибір Galactic GFZ24MLQ-W/GCZ24MLNQ-W обґрунтований для користувачів, орієнтованих на довгострокову експлуатацію. Незважаючи на більш високу початкову вартість інверторного обладнання, порівняно з on-off системами, економія досягається за рахунок:

1. Зниження енергоспоживання: До 30-40% у річному обчисленні завдяки відсутності циклів пуску/зупинки.

2. Інвертор мінімізує механічне знос компресора.

3. Універсальність: Відсутність необхідності встановлення окремої системи опалення в перехідний період (осінь/весна).

Розрахунковий термін окупності різниці в ціні між інверторною та неінверторною моделлю при експлуатації в офісному режимі становить приблизно 1.5 – 2 роки.

9. Обмеження та чесні припущення

Необхідно визнати, що Galactic GFZ24MLQ-W не є абсолютним рішенням всіх типів об'єктів.

• Висота стель: При стелі вище 4.5 метрів ефективність підлогово-стельового блоку в режимі обігріву може знижуватися через природну конвекцію (тепле повітря накопичується вгорі). У таких випадках краще касетні блоки або дестратифікатори.

• Обслуговування: Підлогово-стельові блоки вимагають вільного простору для доступу до фільтрів та дренажної системи. Захаращення блоку меблями критично знижує його продуктивність.

• Зовнішні температури: При температурах нижче -15°C ефективність системи знижується до рівня, коли використання електричних конвекторів стає порівнянним за витратами, а знос компресора зростає.

10. Резюме для ухвалення рішення

Galactic GFZ24MLQ-W/GCZ24MLNQ-W — це збалансоване інженерне рішення для комерційного та напівпромислового використання. Воно поєднує надійність перевіреної компресорної бази, сучасну екологічну платформу R32 і гнучкість монтажу.

Ключові переваги:

• Висока питома потужність (7 кВт) за компактних габаритів.

• Інверторне керування з прецизійною підтримкою температури ($\pm 0.5^{\circ}C$).

• Захист теплообмінника Golden Fin, що забезпечує живучість у складних умовах.

• Енергоефективність класу A++, що мінімізує операційні витрати.

Рекомендовані сценарії застосування:

• Магазини та шоуруми з панорамним склінням.

• Офіси формату Open Space площею до 70-80 м ².

• Серверні кімнати (за умови встановлення зимового комплекту для охолодження до -30°C).

• Приватні будинки з просторими вітальнями, де настінний монтаж порушує дизайн інтер'єру.

Система Galactic GFZ24MLQ-W/GCZ24MLNQ-W демонструє високий рівень технологічної зрілості. Відсутність в описі надлишкових маркетингових епітетів компенсується строгими фізичними параметрами та доведеною ефективністю інверторних циклів. При дотриманні регламентів монтажу та періодичного обслуговування, ця установка здатна забезпечити безперебійний кліматичний контроль протягом 10 і більше років, що підтверджується архітектурою компонентів та якістю складання теплообмінних контурів.

Для забезпечення максимальної ефективності рекомендується проводити первинний теплотехнічний розрахунок об'єкта перед придбанням обладнання, враховуючи інсоляцію, кількість людей, що постійно перебувають у приміщенні, і працюючу офісну техніку. Сумарні теплонадходження не повинні перевищувати номінальну холодопродуктивність системи (7.0 кВт) більш ніж на 10% у піковий годинник навантаження.

Експлуатаційна надійність Galactic GFZ24MLQ-W/GCZ24MLNQ-W підкріплена розвиненою мережею сервісних центрів та доступністю запасних частин, що є важливим фактором для сегмента B2B. Зрештою, вибір даної моделі - це раціональний крок у бік енергоефективного та технологічного управління кліматом, де кожен вкладений рубль обґрунтований інженерною логікою та довгостроковою експлуатаційною вигодою.

Проектування систем кондиціювання на базі Galactic GFZ24MLQ-W дозволяє досягти високого рівня комфорту без надмірних витрат на інфраструктуру. Універсальність внутрішнього блоку мінімізує витрати на проектування дизайну приміщень, а зовнішній інверторний блок GCZ24MLNQ-W гарантує тишу і відсутність вібрацій, що особливо важливо в умовах щільної міської забудови.

На завершення варто відзначити, що використання сучасних систем автоматики та моніторингу в парі з цим кондиціонером дозволяє не тільки підтримувати мікроклімат, а й активно керувати енергоспоживанням будівлі, вносячи внесок у екологічну стійкість та зниження вуглецевого сліду підприємства. Це робить Galactic GFZ24MLQ-W/GCZ24MLNQ-W актуальним рішенням не лише сьогодні, а й у контексті майбутніх стандартів енергоефективності 2026-2030 років.

Технічна документація, що постачається з обладнанням, містить докладні інструкції з налаштування всіх функцій, включаючи спеціальні режими осушення та нічний режим зі зниженим рівнем шуму. Ретельне вивчення посібника користувача дозволить максимально використати потенціал системи та уникнути помилок в експлуатації. Кліматична техніка Galactic – це професійний інструмент для створення ідеальної атмосфери, створений з розумінням фізики процесів та потреб сучасного бізнесу.

Вибір зроблено на користь якості, підтвердженої цифрами та інженерними фактами. Система Galactic GFZ24MLQ-W – ваш надійний партнер у створенні комфортного клімату.

Технічний додаток: Зведена таблиця параметрів

Дані параметри підтверджують високу щільність потужності та ефективність системи, що відповідає актуальним стандартам галузі. Конфігурація Galactic GFZ24MLQ-W/GCZ24MLNQ-W є еталоном у сегменті підлогово-стельових рішень середнього потужного діапазону.
