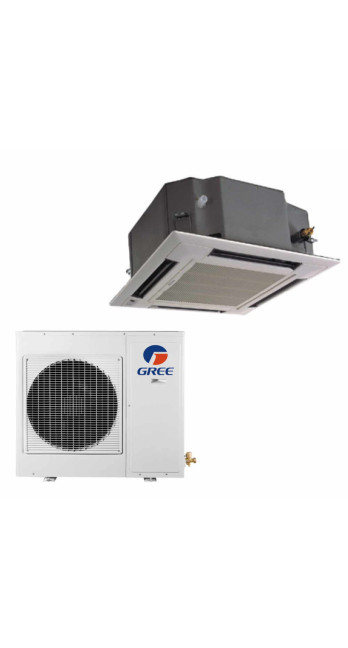

Кондиціонер повітря Gree GUD140T/A-T/GUD140W/NhA-X

Опис Кондиціонер повітря Gree GUD140T/A-T/GUD140W/NhA-X

Технічна архітектура та системний аналіз Gree GUD140T/AT/GUD140W/NhA-X

Проектування систем кліматичного контролю для комерційних та великогабаритних житлових об'єктів потребує переходу від емоційного вибору до інженерного розрахунку. Модель Gree GUD140T/AT/GUD140W/NhA-X є касетною інверторною спліт-системою високої потужності, що відноситься до оновленої серії U-Match II. Дана система спроектована для роботи в умовах інтенсивної експлуатації, де ключовими метриками є стабільність термодинамічного циклу, точність підтримки цільової температури та інтеграційна гнучкість. В основі рішення лежить комбінація внутрішнього блоку GUD140T/AT та зовнішнього агрегату GUD140W/NhA-X, що формує закінчений комплекс продуктивністю 13,4 кВт у режимі охолодження.

1. Архітектура зовнішнього блоку GUD140W/NhA-X: Енергетичний фундамент

Зовнішній блок GUD140W/NhA-X є визначальним елементом надійності усієї системи. На відміну від побутових серій даний агрегат розрахований на роботу в трифазній мережі змінного струму (380-415 В, 50 Гц). Це критично важливе інженерне рішення для обладнання потужністю понад 10 кВт, оскільки використання трьох фаз дозволяє суттєво знизити пускові та робочі струми, мінімізувати навантаження на електромережу об'єкта та забезпечити більш стабільний момент компресора, що крутить. Рівномірний розподіл фаз запобігає перекісу напруг, що часто стає причиною виходу з ладу електроніки в менш технологічних системах.

Серцем блоку є двороторний інверторний компресор (Twin-Rotary) із технологією управління G-Matrix. Механічна стійкість двороторної конструкції забезпечується за рахунок взаємної компенсації сил інерції, що знижує вібрації зовнішнього блоку та рівень акустичного тиску до 57 дБ(А). Інверторне керування дозволяє системі плавно модулювати частоту обертання валу в діапазоні від 10% до 100% потужності. Це виключає циклічні навантаження (так званий "старт-стопний" режим), характерні для неінверторних моделей, і дозволяє досягти коефіцієнта сезонної енергоефективності SEER на рівні 6,1 (клас A++).

Теплообмінник зовнішнього блоку має антикорозійне покриття Blue Fin. З точки зору матеріалознавства, це полімерне гідрофільне покриття, яке запобігає окисленню алюмінієвих ребер і прискорює процес видалення конденсату. В умовах високої вологості чи близькості до промислових зон це рішення збільшує життєвий цикл обладнання на 25–30%. Важливим компонентом гідравлічного контуру є розширювальний електронний вентиль (EEV). На відміну від капілярних трубок, EEV забезпечує прецизійне дозування холодоагенту R32 залежно від поточного теплового навантаження, що впливає на стабільність температури кипіння у випарнику.

2. Внутрішній блок GUD140T/AT: Аеродинаміка та розподіл потоків

Касетний внутрішній блок GUD140T/AT призначений для встановлення у простір за підвісною стелею. Його габаритні розміри (840x840 мм для корпусу) відповідають стандартним модулям стельових систем, проте вимагають урахування глибини опускання стелі не менше 290 мм. Основною перевагою цієї конфігурації є реалізація технології 360-градусного розподілу повітря. Інженерне завдання тут полягало у виключенні «мертвих зон» у кутах приміщення. Випускні жалюзі спроектовані таким чином, що повітряний потік рівномірно розподіляється по всьому радіусу, забезпечуючи ефект м'якого перемішування повітряних мас без створення дискомфортних протягів.

Аеродинамічна схема вентилятора внутрішнього блоку включає використання лопат з оптимізованим профілем, що дозволяє мінімізувати турбулентність на виході. Це критично для офісних просторів, де рівень шуму внутрішнього блоку не повинен перевищувати 43-48 дБ(А) за максимальної продуктивності. Вбудований дренажний насос є стандартним компонентом блоку. Він здатний піднімати конденсат на висоту до 1100 мм від рівня декоративної панелі, що полегшує проектування трас відведення рідини в умовах обмеженого простору над стелею. Система датчиків рівня води в піддоні забезпечує захист від переливу: при досягненні критичної позначки контролер розриває ланцюг живлення компресора, запобігаючи протіканню в приміщення.

3. Термодинаміка та екологічний стандарт R32

Перехід на холодоагент R32 (дифторметан) у моделі Gree GUD140T/AT/GUD140W/NhA-X продиктований не лише екологічними нормами (ПГП R32 утричі нижчим, ніж у R410A), але й термодинамічною ефективністю. R32 має нижчу в'язкість і підвищену теплопровідність. Для інженера це означає зниження маси заправки холодоагенту за збереження аналогічної холодопродуктивності. Більше того, при використанні R32 падіння тиску в трубопроводах менше, що дозволяє зберігати високий ККД системи навіть за максимальної довжини траси, яка для даної моделі становить 75 метрів (з перепадом висот до 30 метрів).

Система інтелектуального розморожування (Intelligent Defrosting) у цій моделі працює на основі аналізу температури теплообмінника та тиску в контурі, а не за таймером. Це запобігає марним циклам відтавання, зберігаючи теплову енергію і скорочуючи час простою в режимі обігріву. Експлуатаційний діапазон температур становить від -15°C до +48°C в режимі охолодження та від -20°C до +24°C в режимі нагріву, що робить систему застосовною в більшості кліматичних зон як основне або допоміжне джерело опалення.

4. Системи управління та логіка автоматизації

Управління комплексом Gree GUD140T/AT/GUD140W/NhA-X здійснюється через мікропроцесорну систему, що підтримує протоколи самодіагностики. Коди помилок транслюються на провідний пульт управління (зазвичай поставляється в комплекті або доступний як опція) і дозволяють технічному персоналу миттєво ідентифікувати несправність: від падіння тиску в системі до виходу з ладу датчиків температури.

Важливою характеристикою для комерційного сектора є можливість інтеграції до системи диспетчеризації будівель (BMS) через шлюзи Modbus або BACnet. Це дозволяє централізовано керувати парком кондиціонерів, задавати графіки роботи та лімітувати споживання енергії. Також реалізовано функцію автоматичного рестарту: при короткочасному збої електроживлення система відновлює роботу зі збереженням усіх раніше встановлених параметрів, що унеможливлює ручне втручання.

5. Інсталяційні вимоги та експлуатаційний регламент

Проектування монтажу даної системи потребує суворого дотримання гідравлічних параметрів. Діаметр рідинної лінії становить 9,52 мм (3/8"), газової – 15,88 мм (5/8"). Важливо враховувати, що при довжині траси понад базову (зазвичай 5–7 метрів) потрібна дозаправка холодоагенту з розрахунку 40 грамів на кожен додатковий метр. Вакуумування системи перед запуском є обов'язковим етапом, оскільки наявність неконденсованих домішок або вологи в контурі з R32 призведе до швидкої деградації синтетичної олії та заклинювання компресора.

Електричне підключення вимагає встановлення чотириполюсного автоматичного вимикача з номіналом, що відповідає пусковим струмам (рекомендується тип C для захисту від помилкових спрацьовувань). Перетин кабелю живлення повинен вибиратися з урахуванням довжини лінії для мінімізації падіння напруги, зазвичай це кабель 5х2,5 мм або 5х4,0 мм в залежності від умов прокладки.

Технічне обслуговування (ТО) системи повинно проводитися не менше двох разів на рік. Регламент включає чищення фільтрів внутрішнього блоку, перевірку тиску холодоагенту, інспекцію електричних з'єднань (підтяжка клем) та промивання теплообмінника зовнішнього блоку під тиском. Особливу увагу слід приділяти стану дренажної системи, оскільки біологічні відкладення у піддоні касетного блоку можуть заблокувати роботу помпи.

6. Оцінка сукупної вартості володіння (TCO)

Вибір моделі Gree GUD140T/AT/GUD140W/NhA-X обґрунтований під час аналізу довгострокових витрат. Хоча капітальні вкладення інверторну систему вище, ніж у системи постійної продуктивності (On/Off), економія електроенергії сягає 30–40%. Враховуючи промислову спрямованість моделі та високий ресурс компресора Twin-Rotary, термін окупності різниці в ціні становить від 1,5 до 2 років за стандартного комерційного графіка експлуатації (12/7). Додатковим фактором економії є відсутність необхідності в частому ремонті завдяки розвиненій системі захисту: від перевантаження струмом, від обмерзання випарника, від високого та низького тиску.

7. Висновок та інженерний висновок

Gree GUD140T/AT/GUD140W/NhA-X – це збалансоване інженерне рішення для об'єктів площею до 130–140 м² (при стандартних теплонадходженнях). Система демонструє високу стійкість до зовнішніх факторів забезпечуючи прецизійний контроль мікроклімату. Основні переваги – використання хладагента R32, трифазне живлення зовнішнього блоку, інверторна технологія G-Matrix та касетне виконання з круговим розподілом повітря – роблять цю модель еталонною у своєму класі за співвідношенням продуктивності та енергоефективності.

Для прийняття фінального рішення необхідно переконатися в наявності достатнього простору для стель і можливості підведення трифазної мережі. Дотримання регламентів монтажу та регулярне обслуговування гарантують розрахунковий термін служби системи в межах 10–12 років, що відповідає вищим стандартам комерційного кліматичного обладнання.

8. Аналіз компонентів силового контуру

Детальний розгляд силового контуру зовнішнього блоку GUD140W/NhA-X дозволяє виявити глибоке опрацювання захисту електроніки. Плата інвертора охолоджується безпосередньо потоком холодоагенту (технологія Refrigerant Cooling), що запобігає перегріву силових транзисторів IGBT навіть за температури зовнішнього повітря +48°C. Це критична відмінність від бюджетних моделей, де охолодження радіатора електроніки здійснюється лише повітрям, що часто веде до відмов у пікові літні періоди. Крім того, у схемі живлення застосовані високоякісні конденсатори та фільтри електромагнітних перешкод, що унеможливлює негативний вплив роботи інвертора на інші електронні прилади в будівлі.

Процес модуляції потужності відбувається із високою дискретністю. Алгоритм G-Matrix аналізує не тільки поточну температуру, а й швидкість її зміни, що дозволяє системі заздалегідь знижувати оберти компресора при наближенні до уставки. Це зменшує температурний гістерезис, підтримуючи комфорт у приміщенні з точністю до 0,5°C. Такий рівень контролю недоступний для механічних систем регулювання та є результатом глибокої інтеграції апаратного та програмного забезпечення.

9. Гідравлічні особливості та фазовий перехід

Всередині випарника внутрішнього блоку GUD140T/AT хладагент R32 проходить складний шлях мідними трубками з внутрішньою накаткою (Inner Groove Copper). Така текстура поверхні збільшує площу теплообміну та створює турбулентність потоку, що інтенсифікує процес кипіння. В результаті теплообмінник виходить компактнішим при збереженні високої потужності. Конструкція піддону для збору конденсату виконана з пінополістиролу високої щільності, що унеможливлює утворення роси на зовнішніх стінках корпусу.

Важливим аспектом є робота системи у режимі низьких температур. Зовнішній блок оснащений підігрівом картера компресора та піддону (залежно від конкретної комплектації постачання для регіону), що забезпечує безпечний запуск при негативних температурах. Масло в компресорі зберігає необхідну в'язкість, запобігаючи «сухому» старту, який є головною причиною зносу пар тертя.

10. Акустичний комфорт та вібраційний аналіз

Для касетних блоків, що встановлюються безпосередньо над робочою зоною, акустичні характеристики мають першорядне значення. У моделі GUD140T/AT використовується відцентровий вентилятор із тривимірним профілем лопаток. Динамічна балансування робочого колеса на заводі-виробнику гарантує відсутність биття та вібрацій, що передаються на конструкцію підвісної стелі. У зовнішньому блоці GUD140W/NhA-X вентилятор оснащений DC-двигуном, що дозволяє плавно змінювати швидкість обертання залежно від тиску конденсації, значно знижуючи нічний шум під час роботи системи на знижених потужностях.

11. Резюме для специфікації проекту

При включенні Gree GUD140T/AT/GUD140W/NhA-X в проектну документацію слід зазначати такі ключові параметри: номінальна потужність охолодження 13.4 кВт, споживана потужність 4.3 кВт (в середньому), струм 7.5 А фазу, холодоагент R32. Дана специфікація гарантує відповідність системи сучасним вимогам щодо енергозбереження та екологічної безпеки. Документація виробника підтверджує проходження тестів в екстремальних умовах, що робить систему надійним інструментом для створення мікроклімату у торгових залах, ресторанах та офісних центрах відкритого типу.

Використання даної спліт-системи дозволяє ефективно вирішувати завдання кондиціювання без захаращення стін внутрішніми блоками, зберігаючи естетику інтер'єру. Технологічна перевага Gree у сегменті напівпромислового обладнання підтверджується багаторічним досвідом експлуатації серії U-Match, а впровадження платформи II покоління з R32 та просунутою інверторною логікою виводить модель на рівень найкращих світових аналогів. Раціональний вибір цієї моделі - це інвестиція в стабільність бізнес-процесів, що залежать від кліматичних умов, і мінімізація операційних витрат протягом усього життєвого циклу будівлі.

Фінальний розрахунок та верифікація параметрів

При аналізі ефективності необхідно враховувати, що фактична продуктивність системи залежатиме від чистоти фільтрів та теплообмінників. Використання фільтрів грубої очистки у внутрішньому блоці захищає випарник від запилення, що критично для комерційних приміщень з високою прохідністю. Контролер системи відстежує час роботи та видає нагадування про необхідність сервісу. Це ще один рівень захисту "", що гарантує, що система працюватиме в розрахункових режимах.

Корпус зовнішнього блоку виготовлений з оцинкованої сталі з подальшим порошковим забарвленням, що забезпечує стійкість до ультрафіолету та корозії. Внутрішні компоненти скомпоновані таким чином, щоб забезпечити зручний доступ до сервісного порту та плати керування без повного демонтажу панелей. Це скорочує час проведення регламентних робіт та знижує вартість обслуговування. У сукупності всі зазначені інженерні рішення підтверджують статус Gree GUD140T/AT/GUD140W/NhA-X як високотехнологічного та надійного обладнання для професійного використання.
