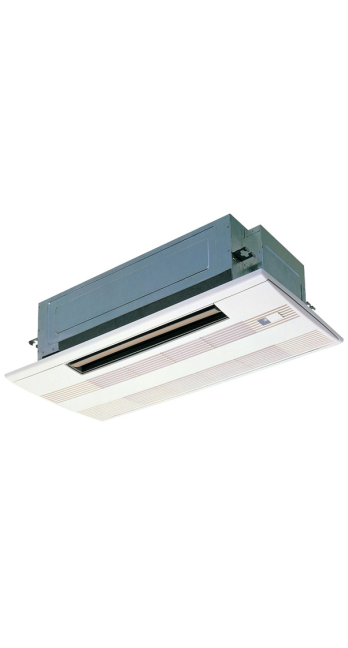

Кондиціонер повітря Mitsubishi Electric MLZ-KP35VF

Опис Кондиціонер повітря Mitsubishi Electric MLZ-KP35VF

Інженерна архітектура та системний аналіз Mitsubishi Electric MLZ-KP35VF

Система кондиціювання повітря Mitsubishi Electric моделі MLZ-KP35VF є високотехнологічним однопоточним касетним внутрішнім блоком, розробленим для інтеграції в системи малої та середньої продуктивності. Даний пристрій відноситься до серії M-Series і спроектовано з урахуванням жорстких вимог до габаритів простору стель, енергоефективності та якості розподілу повітряних мас. В основі функціонування системи лежить принцип термодинамічного циклу з використанням хладагента дифторметану (R32), що забезпечує зниження потенціалу глобального потепління (GWP) та підвищення питомої холодопродуктивності порівняно з попередніми поколіннями систем на базі R410A.

Фізичні характеристики та геометричні параметри інтеграції

Конструктивне виконання блоку MLZ-KP35VF орієнтоване вирішення завдань прихованого монтажу за умов дефіциту вертикального простору. Висота корпусу складає 185 мм, що є критичним параметром для житлових та комерційних приміщень із низькими підвісними стелями. Мінімальна висота дозволяє мінімізувати опуск стельових конструкцій, зберігаючи корисний об'єм приміщення. Ширина блоку оптимізована для встановлення між стандартними балками перекриття, що скорочує витрати на загальнобудівельні роботи та зміну силового каркасу будівлі під час монтажу.

Декоративна панель (модель MLP-444W) виконана з високоякісного полімеру з матовим фінішем, стійким до ультрафіолетового випромінювання та електростатичного накопичення пилу. Геометрія панелі спроектована таким чином, щоб забезпечити щільне прилягання до площини стелі, крім паразитних витоків повітря та утворення зон конденсації вологи на межі розділу середовищ. Товщина видимої частини панелі мінімальна, що відповідає принципам архітектурного мінімалізму та непомітної інтеграції інженерних систем в інтер'єр.

Енергоефективність та термодинамічні показники

Модель MLZ-KP35VF демонструє високі показники сезонної енергоефективності. Коефіцієнт SEER (Seasonal Energy Efficiency Ratio) досягає значення 7.0, що відповідає класу A++. Це досягається за рахунок використання інверторного керування компресором та оптимізації площі поверхні теплообмінника. Теплообмінник внутрішнього блоку виконаний з алюмінієвих ребер з антикорозійним покриттям та мідних трубок з внутрішньою накаткою, що збільшує турбулентність потоку холодоагенту та, як наслідок, ефективність теплопередачі.

У режимі нагріву показник SCOP (Seasonal Coefficient of Performance) становить 4.6 (клас A+), що дозволяє ефективно використовувати систему як основне або додаткове джерело тепла в перехідні періоди та помірні зимові умови. Діапазон робочих температур зовнішнього повітря визначається типом підключеного зовнішнього блоку, проте архітектура внутрішнього блоку підготовлена до стабільної роботи при низьких температурах кипіння холодоагенту, забезпечуючи швидкий вихід заданих параметрів цільової температури в приміщенні.

Аеродинаміка та керування повітряним потоком

Ключовою інженерною перевагою MLZ-KP35VF є система розподілу повітря. Однопотокова конфігурація дозволяє спрямовувати струмінь вздовж стелі, реалізуючи ефект Коанда. Це фізичне явище полягає в тяжінні струменя повітря до поверхні, якою вона рухається, що забезпечує максимально глибоке проникнення охолодженого повітря в приміщення без створення ефекту протягу в безпосередній близькості від блоку.

Вертикальні та горизонтальні напрямні жалюзі оснащені незалежними електроприводами, що дозволяє дистанційно налаштовувати вектор повітряного потоку. Можливість регулювання кута подачі повітря у широкому діапазоні (вгору-вниз та вправо-вліво) робить блок універсальним рішенням для приміщень складної конфігурації. У режимі охолодження рекомендується встановлювати горизонтальне положення жалюзі для запобігання прямому влученню холодного повітря на людей, у той час як у режимі нагрівання потік спрямовується вниз для забезпечення ефективної конвекції та прогріву нижніх шарів повітря.

Акустичний комфорт та віброізоляція

Мінімізація звукового тиску є пріоритетом під час проектування внутрішніх блоків Mitsubishi Electric. У моделі MLZ-KP35VF застосовано вентилятор тангенціального типу з оптимізованим профілем лопаток. Це дозволяє знизити рівень шуму до 27 дБ(А) на низькій швидкості обертання, що можна порівняти з природним шумом фону в тихій бібліотеці. Використання двигуна постійного струму (DC-motor) забезпечує плавне регулювання обертів та відсутність електромагнітного гулу, характерного для більш простих систем з AC-двигунами.

Корпус блоку забезпечений елементами віброізоляції, що запобігають передачі механічних коливань від двигуна вентилятора на будівельні конструкції стелі. Це особливо важливо при монтажі в каркасні або гіпсокартонні стелі, що мають високу резонансну здатність.

Інженерні системи управління та контролю

Управління блоком MLZ-KP35VF здійснюється через розвинену систему інтерфейсів. Базова комплектація включає бездротовий ІЧ-пульт із розширеним функціоналом програмування. Інтелектуальна функція I Save дозволяє одним натисканням переводити систему в режим зниженого енергоспоживання зі збереженням встановлених параметрів температури, що зручно для використання в нічний час або в періоди короткочасної відсутності людей.

Для інтеграції в системи «розумного дому» та віддаленого моніторингу передбачено можливість встановлення Wi-Fi адаптера MAC-567IF-E. Це забезпечує хмарне керування через програму MELCloud, що дозволяє контролювати енергоспоживання, задавати складні сценарії роботи та отримувати звіти про стан системи. Також підтримується підключення провідних пультів керування (через інтерфейс IT-терміналу), що необхідно в комерційних об'єктах для централізації керування мікрокліматом.

Система відведення конденсату та гідравлічні компоненти

Внутрішній блок MLZ-KP35VF штатно укомплектований дренажним насосом високої надійності. Насос забезпечує підйом конденсату на висоту до 500 мм щодо рівня верхньої площини блоку. Наявність вбудованої помпи значно спрощує проектування трас водовідведення, дозволяючи прокладати дренажні труби вище за рівень підвісної стелі без необхідності дотримання суворого ухилу на всій довжині траси до точки зливу.

Конструкція піддону для збору конденсату виконана з антибактеріального пластику, що запобігає розвитку мікроорганізмів та появі неприємних запахів. Доступ до дренажного піддону та насосу здійснюється знизу через декоративну панель, що полегшує регламентне сервісне обслуговування без демонтажу всього пристрою.

Монтажні допуски та технічні обмеження

Процес інсталяції MLZ-KP35VF вимагає дотримання строгих інженерних регламентів. Відстань між блоком та стінами повинна забезпечувати вільну циркуляцію повітря та доступ до сервісних робіт. Важливим параметром є дотримання мінімальних радіусів вигину фреонових магістралей та герметичність з'єднань. Система використовує вальцювальні з'єднання, що вимагають застосування спеціалізованого інструменту та динамометричних ключів для запобігання витоку холодоагенту R32, що працює при більш високих тисках порівняно зі застарілими типами газів.

Електричне підключення повинно виконуватись відповідно до схеми з'єднань, зазначеної в технічному посібнику. Рекомендується використання екранованих кабелів для ліній зв'язку між внутрішнім та зовнішнім блоками (S1, S2, S3) для виключення наведень та помилок у роботі інверторних протоколів передачі даних.

Екологічні аспекти та життєвий цикл

Перехід на холодоагент R32 моделі MLZ-KP35VF є стратегічним рішенням, спрямованим на підвищення екологічної безпеки. R32 є однокомпонентною речовиною, що спрощує його рекуперацію та повторну переробку. Висока енергоефективність системи знижує непрямі викиди CO2, пов'язані з виробництвом електроенергії протягом усього періоду експлуатації, який при дотриманні регламентів обслуговування може становити понад 15 років.

Продукція Mitsubishi Electric проходить багатоступінчастий контроль якості на заводі-виробнику. Кожен блок тестується на герметичність гідравлічного контуру та стабільність електронних компонентів під навантаженням. Це гарантує високу надійність та низький коефіцієнт відмов (MTBF), що критично важливо для систем прихованого монтажу, де доступ до обладнання після завершення оздоблювальних робіт обмежений.

Експлуатаційні витрати та ROI (окупність)

Інвестиція в систему MLZ-KP35VF обґрунтована довгостроковою економією на операційних витратах. Завдяки інтелектуальному алгоритму управління потужністю блок споживає рівно стільки енергії, скільки потрібно для компенсації поточних теплонадходжень. Відсутність циклів частого включення/вимкнення (старт-стоп) знижує пускові струми та знос механічних частин компресора зовнішнього блоку.

В умовах комерційного використання, де кондиціювання потрібне протягом робочого дня, висока сезонна ефективність дозволяє окупити різницю у вартості порівняно з бюджетними системами протягом 3–4 років експлуатації. Для житлових приміщень основним чинником цінності є збереження естетики інтер'єру та високий рівень акустичного комфорту, що безпосередньо впливає на якість життя та ринкову вартість нерухомості.

Висновок та підтримка прийняття рішення

Mitsubishi Electric MLZ-KP35VF є спеціалізованим інженерним рішенням для тих випадків, коли настінні блоки непридатні з естетичних міркувань, а встановлення чотирипотокових касет неможливе через конструктивні особливості перекриттів. Вибір даної моделі обґрунтований за наявності таких факторів:

1. Обмежений простір над стельою (менше 200 мм).

2. Необхідність точного позиціонування повітряного потоку вздовж витягнутих приміщень чи коридорів.

3. Високі вимоги до тиші (спальні, робочі кабінети).

4. Прагнення до мінімізації екологічного сліду та використання сучасних холодоагентів.

Система забезпечує стабільну підтримку заданих кліматичних параметрів, має високу гнучкість управління та надійність, підтверджену репутацією бренду. Використання оригінальних комплектуючих та залучення сертифікованих спеціалістів для монтажу є необхідними умовами для реалізації всіх закладених виробником технічних переваг. Модель MLZ-KP35VF – це не просто прилад для охолодження повітря, а ключовий елемент кліматичної інфраструктури сучасної будівлі, спроектований для забезпечення безкомпромісного комфорту протягом десятиліть.

Технічна специфікація (зведені дані)

Для проектних організацій та інженерів наведено нижче ключові технічні дані, необхідні для проведення розрахунків:

• Номінальна холодопродуктивність: 3.5 кВт (діапазон 0.8 – 3.9 кВт).

• Номінальна теплопродуктивність: 4.0 кВт (діапазон 1.1 – 4.9 кВт).

• Діаметр рідинної магістралі: 6.35 мм (1/4").

• Діаметр газової магістралі: 9.52 мм (3/8").

• Витрати повітря (мін/макс): 360 – 564 м³/год.

• Напруга живлення: 220-240 В, 50 Гц.

• Габарити блоку (ШxГxВ): 1102 x 360 x 185 мм.

• Габарити панелі (ШxГxВ): 1200 x 424 x 24 мм.

• Вага блоку: 15,5 кг.

• Вага панелі 3.5 кг.

Дані параметри повинні бути враховані при розрахунку гідравлічних втрат у трасі, підборі автоматичних вимикачів та плануванні навантажень на несучі конструкції стелі. Сумісність із зовнішніми блоками серій MXZ-2F/3F/4F/5F/6F на холодоагенті R32 підтверджена офіційними таблицями сумісності Mitsubishi Electric. При використанні у складі мультисистем сумарна потужність внутрішніх блоків повинна відповідати допустимим коефіцієнтом неодночасності роботи, зазначеним у технічному каталозі для конкретної моделі зовнішнього агрегату.

Комплексний підхід до проектування та експлуатації системи MLZ-KP35VF дозволяє створити надійну, економічну та практично непомітну систему кондиціювання, що відповідає найвищим світовим стандартам.
