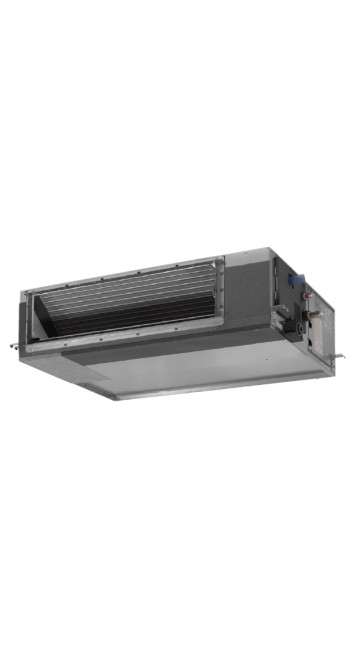

Кондиціонер повітря Daikin FXMQ100P7

Опис Кондиціонер повітря Daikin FXMQ100P7

Інженерний аналіз та системна специфікація середнього напору: Daikin FXMQ100P7

Внутрішній блок канального типу Daikin FXMQ100P7 є високотехнологічним компонентом кліматичних систем, призначеним для інтеграції в мультизональні комплекси VRV та напівпромислові системи SkyAir. Ця модель займає ключове положення в лінійці середньонапірного обладнання, пропонуючи баланс між компактними габаритами та значною продуктивністю. Інженерна цінність FXMQ100P7 полягає у його здатності долати опір розгалужених систем повітроводів, зберігаючи при цьому високі показники енергоефективності та акустичного комфорту. У рамках даного технічного огляду розглядаються конструктивні особливості, аеродинамічні параметри та експлуатаційні характеристики пристрою, необхідні прийняття обґрунтованого проектного рішення.

Аеродинамічна архітектура та управління статичним тиском

Ключовим параметром канального кондиціонера є зовнішній статичний тиск (External Static Pressure, ESP). Модель FXMQ100P7 забезпечує номінальний тиск до 150 Па, що дозволяє використовувати її в приміщеннях зі складною конфігурацією стельових просторів та протяжними ділянками вентиляційних каналів. Важливою інновацією в архітектурі блоку є застосування інверторного двигуна вентилятора постійного струму (DC-мотор), який забезпечує не тільки плавне регулювання швидкості, але і інтелектуальну адаптацію до характеристик мережі.

Система автоматичного налаштування ESP (Automatic Airflow Adjustment) є критично важливим інструментом для пусконалагоджувальних робіт. При активації даної функції блок самостійно вимірює аеродинамічний опір підключених повітроводів і коригує оберти вентилятора таким чином, щоб фактична витрата повітря відповідала розрахунковим значенням. Це виключає ризик недостатнього охолодження або перегріву через некоректно розрахований опір решіток та фільтрів. Діапазон регулювання тиску від 30 до 150 Па робить пристрій універсальним рішенням як для невеликих офісних приміщень, так і для просторих залів, де потрібна подача повітря через кілька дифузорів.

Витрата повітря за номінальних умов становить 22.5 м³/хв на низькій швидкості, 27.5 м³/хв на середній та 33.0 м³/хв на високій. Така дискретність дозволяє точно налаштувати кліматичну систему під конкретні теплопритоки приміщення, забезпечуючи необхідну кратність повітрообміну. Інженери Daikin оптимізували форму крильчатки вентилятора та внутрішню геометрію корпусу для мінімізації турбулентності, що безпосередньо впливає на зниження звукової потужності за збереження високого динамічного напору.

Термодинамічна ефективність та компоненти теплообміну

Daikin FXMQ100P7 має номінальну холодопродуктивність 11.2 кВт і теплопродуктивність 12.5 кВт (залежно від зовнішнього блоку). Ефективність теплообміну забезпечується використанням багаторядного мідно-алюмінієвого теплообмінника з антикорозійним покриттям Blue Fin. Ця технологія запобігає окисленню ламелів, що особливо актуально в умовах міського середовища з високою концентрацією агресивних домішок у повітрі. Захисне покриття сприяє збереженню проектного коефіцієнта теплопередачі протягом життєвого циклу пристрою.

Інверторне керування, реалізоване у зв'язці із зовнішніми блоками VRV, дозволяє точно дозувати кількість холодоагенту (R-410A або R-32, залежно від покоління системи), що подається у випарник. Електронний розширювальний вентиль (EEV) реагує на найменші зміни температури повітря на вході та перегрівання пари на виході з випарника, підтримуючи задані параметри з точністю до 0.5 °C. Це запобігає циклічному включенню/вимкненню компресора і знижує загальні енерговитрати системи, переводячи її в режим підтримки мінімальної потужності при досягненні цільових показників.

Конструктивні особливості та монтажні допуски

Корпус блоку виконаний з оцинкованої сталі з внутрішньою звуко- та теплоізоляцією зі спіненого полістиролу. Висота корпусу складає всього 300 мм, що є критично важливим параметром для об'єктів з обмеженим простором. Ширина 1400 мм та глибина 700 мм обумовлені необхідністю розміщення потужного вентиляторного вузла та широкого фронту теплообмінника для зниження фронтальної швидкості повітря та, як наслідок, рівня шуму.

Особливу увагу приділено системі відведення конденсату. Модель штатно укомплектована вбудованим дренажним насосом із висотою підйому до 625 мм. Це рішення значно спрощує проектування трас дренажу, дозволяючи прокладати труби з необхідним ухилом навіть за наявності перешкод у вигляді балок, що несуть, або інших інженерних комунікацій. Наявність поплавкового датчика рівня виключає ризик переливу води у разі засмічення дренажної лінії або виходу з ладу насоса — при перевищенні критичного рівня система управління негайно відключає блок і видає відповідний код помилки.

Для зручності технічного обслуговування передбачений доступ до двигуна та крильчатки вентилятора через нижню або бічну панель. Електричні компоненти та плата керування винесені в окремий захищений відсік, доступ до якого не вимагає демонтажу повітроводів. Цей підхід скорочує час проведення регламентних робіт та знижує експлуатаційні витрати.

Інтеграція в системи управління та протоколи зв'язку

FXMQ100P7 повністю сумісний з фірмовим протоколом передачі даних DIII-Net, що дозволяє підключати його до централізованих систем управління Daikin (Intelligent Touch Manager) або інтегрувати до загальнобудинкових систем BMS через шлюзи KNX, Modbus або BacNet. Можливість групового керування (до 16 блоків з одного пульта) та інтеграція з датчиками присутності та вологості розширює функціонал системи в рамках стратегії енергозбереження.

Функція "Нікого немає вдома" (Home Leave Operation) дозволяє підтримувати мінімально необхідну температуру в приміщенні під час відсутності людей, запобігаючи переохолодженню або перегріву конструкцій будівлі та забезпечуючи швидкий вихід на комфортний режим при поверненні користувачів. Також реалізовано можливість підключення зовнішнього припливного вентилятора, робота якого може бути синхронізована з режимами роботи внутрішнього блоку, що забезпечує комплексне вирішення задач кондиціювання та вентиляції.

Акустичні характеристики та психоакустичний комфорт

У разі офісного чи житлового застосування рівень шуму є визначальним чинником якості середовища. Звуковий тиск FXMQ100P7 варіюється в діапазоні від 33 до 40 дБА. Слід розуміти, що для канальних блоків рівень шуму в приміщенні залежить від якості проектування та монтажу акустичних пасток (шумоглушників) і гнучких вставок. Однак, низькі стартові значення рівня звукового тиску самого агрегату дозволяють досягти практично безшумної роботи в зоні перебування людей.

Застосування DC-інверторного двигуна усуває електромагнітний гул, характерний для старих моделей із AC-двигунами. Плавний запуск та зміна швидкості обертання виключають різкі стрибки звукового фону, які можуть викликати дискомфорт. Спектральний аналіз шуму показує відсутність виражених піків на високих частотах, що робить звук роботи вентилятора нейтральним і природним фоном приміщення, що легко маскується.

Екологічні стандарти та ресурсна база

Daikin FXMQ100P7 спроектований з урахуванням жорстких європейських стандартів екологічної безпеки. Використання матеріалів, що підлягають вторинній переробці, та відповідність директиві RoHS (Restriction of Hazardous Substances) мінімізує вплив на довкілля. Висока сезонна ефективність обладнання безпосередньо корелює зі зниженням викидів CO2, пов'язаних із виробництвом електроенергії.

Прогнозований термін служби устаткування за умови регулярного обслуговування становить 10-15 років. Це досягається за рахунок використання високоякісних підшипників у двигуні вентилятора, надійної ізоляції обмоток та антикорозійного захисту теплообмінника. Модульна конструкція полегшує заміну окремих компонентів, що підвищує ремонтопридатність системи в післягарантійний період.

Аналіз обмежень та умов експлуатації

Незважаючи на високу універсальність, застосування FXMQ100P7 потребує дотримання певних умов. Робота в режимі охолодження гарантована за температури зовнішнього повітря до -15 °C (за наявності відповідного низькотемпературного комплекту на зовнішньому блоці), а в режимі обігріву - до -25 °C. Необхідно враховувати, що фактична продуктивність блоку буде знижуватися зі збільшенням довжини фреонової траси і перепаду висот між внутрішнім та зовнішнім модулями.

Також важливо дотримуватися рекомендацій щодо фільтрації повітря. Блок поставляється без вбудованого повітряного фільтра тонкого очищення (тільки базова сітка), тому проектувальнику необхідно передбачити встановлення фільтруючих вставок у секції забору повітря. Підвищений опір забрудненого фільтра автоматично компенсуватиметься системою керування ESP до певної межі, після чого витрата повітря почне падати, що може призвести до обмерзання теплообмінника.

Порівняння з альтернативними рішеннями у сегменті

У порівнянні з низьконапірними моделями (серія FDXM), FXMQ100P7 має значно більші можливості по розподілу повітря, але вимагає більшого простору для монтажу та ретельнішого акустичного розрахунку. У порівнянні з високонапірними блоками (серія FXMQ-MA), дана модель більш економічна і тихіша, що робить її кращою для об'єктів, де не потрібні екстремальні тиски вище 150 Па.

Вибір на користь FXMQ100P7 виправданий у ситуаціях, коли необхідно забезпечити кондиціювання кількох суміжних зон (наприклад, кабінетів в офісі) за допомогою одного внутрішнього блоку через мережу гнучких або жорстких повітроводів. Це дозволяє скоротити кількість одиниць обладнання, спростити систему дренажу та знизити загальну вартість володіння системою.

Рекомендації щодо системного проектування

Для досягнення максимальних експлуатаційних показників рекомендується:

1. Виконувати аеродинамічний розрахунок мережі із запасом 15-20% за тиском.

2. Використовувати гнучкі шумоглушучі вставки на стороні нагнітання та всмоктування для запобігання передачі вібрацій на димарі.

3. Забезпечувати сервісний люк розміром не менше 600x600 мм для доступу до електричної панелі та дренажного насоса.

4. Проводити налаштування пусконалагодження автоматичної витрати повітря при чистих фільтрах і повністю відкритих дросель-клапанах.

Daikin FXMQ100P7 - це не просто пристрій для охолодження повітря, а складний інженерний інструмент, що дозволяє створювати контрольоване мікрокліматичне середовище в об'єктах різного призначення. Його надійність підтверджена багаторічною практикою експлуатації у складі систем VRV по всьому світу, а технологічна гнучкість відповідає актуальним вимогам щодо цифровізації та енергоефективності будівель.

Фізико-механічна стійкість компонентів

Якість збирання Daikin FXMQ100P7 базується на принципах промислового контролю Total Quality Management. Кожен вузол проходить перевірку на відсутність витоків холодоагенту під високим тиском (випробування азотом) та на електробезпеку. Використання самозмащувальних підшипників у вентиляторному агрегаті мінімізує тертя та тепловиділення всередині двигуна, що запобігає деградації мастила та збільшує інтервал між сервісними виїздами.

Теплоізоляція корпусу не тільки запобігає утворенню конденсату на зовнішній поверхні блоку, а й служить додатковим бар'єром для структурного шуму. Щільність ізоляційного матеріалу підібрана таким чином, щоб гасити вібрації в діапазоні частот, що генеруються частинами, що обертаються. Це критично важливо при монтажі обладнання у житлових апартаментах або готельних номерах класу люкс.

Динаміка повітряних потоків та розподіл температури

Використання FXMQ100P7 дозволяє реалізувати схему прихованого розподілу повітря, коли видимими залишаються тільки декоративні грати. Завдяки можливості налаштування високого статичного тиску, можна використовувати щілинні дифузори з великим опором, які забезпечують ефект Коанда - прилипання струменя повітря до стелі для його рівномірного розподілу без створення протягів у робочій зоні.

Інтегрована логіка управління вентилятором враховує різницю температур між підлогою та стелею (стратифікація). У режимі обігріву блок може автоматично збільшувати швидкість подачі повітря для того, щоб «пробити» теплий шар та доставити нагріте повітря у нижню частину приміщення, забезпечуючи тепловий комфорт на рівні ніг користувачів.

Сумісність з компонентами автоматики та розумного будинку

Сучасні вимоги до кліматичного обладнання включають обов'язкову можливість керування через мобільні програми та інтеграцію з голосовими помічниками. При установці опціонального Wi-Fi адаптера блок FXMQ100P7 стає доступним в екосистемі Daikin Residential Controller. Користувач отримує можливість не тільки змінювати температуру, але й налаштовувати складні часові графіки, відстежувати енергоспоживання та отримувати повідомлення про необхідність чищення фільтрів або виникнення несправностей.

Для комерційних об'єктів важлива підтримка протоколу I-Net, який дозволяє об'єднувати до 64 внутрішніх блоків єдину мережу моніторингу з можливістю віддаленого адміністрування. Це виключає необхідність фізичної присутності інженера на об'єкті для первинної діагностики, оскільки всі параметри роботи системи доступні як реального часу через захищений веб-інтерфейс.

Економічний аспект та вартість володіння (TCO)

Незважаючи на більш високу початкову вартість у порівнянні з бюджетними аналогами, Daikin FXMQ100P7 демонструє чудові показники сукупної вартості володіння (Total Cost of Ownership). Це досягається за рахунок трьох факторів:

1. Низьке енергоспоживання завдяки прецизійному інверторному управлінню та DC-двигунам.

2. Мінімальні витрати на ремонт через високий ресурс ключових вузлів.

3. Збереження ринкової вартості обладнання як активу за рахунок високого авторитету бренду Daikin.

При розрахунку окупності системи для офісної будівлі площею 1000 м² використання середньонапірних канальних блоків Daikin дозволяє знизити річні витрати на електроенергію на 20-25% порівняно з неінверторними системами центрального кондиціювання.

Заключні висновки системного аналізу

Daikin FXMQ100P7 є еталонним зразком у сегменті середньонапірних канальних систем. Його архітектура відповідає всім вимогам сучасної інженерії: модульність, інтелектуальне управління, висока питома потужність та екологічна відповідальність. Для фахівців у галузі HVAC дана модель є надійним рішенням, що мінімізує проектні ризики завдяки передбачуваності характеристик та широкому спектру вбудованих функцій захисту та самодіагностики.

Вибір даної моделі – це раціональний крок для об'єктів, де пріоритетом є довгострокова стабільність мікроклімату, відсутність прихованих експлуатаційних витрат та високий рівень комфорту для кінцевих користувачів. Інженерна бездоганність виконання у поєднанні з передовими алгоритмами керування робить FXMQ100P7 фундаментальним елементом будь-якої сучасної системи кондиціювання повітря.
