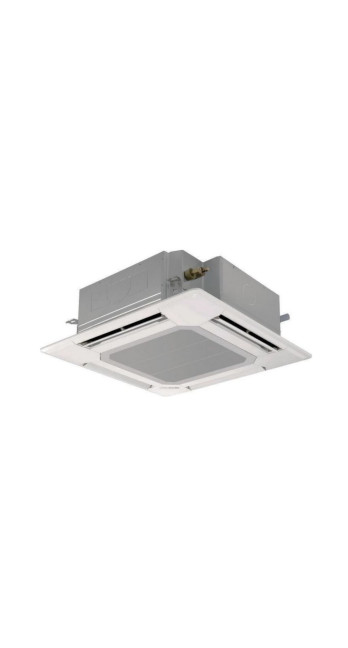

Опис Кондиціонер повітря Mitsubishi Electric PLA-M100EA

Інженерний аналіз та специфікація: Касетний блок Mitsubishi Electric PLA-M100EA (Серія Mr. Slim)

1. Ідентифікація продукту та системна архітектура

Внутрішній блок касетного типу Mitsubishi Electric PLA-M100EA є компонентом напівпромислової кліматичної системи серії Mr. Slim. Пристрій призначений для прихованого монтажу в структуру підвісної стелі та забезпечує чотирипотоковий розподіл підготовленого повітря. Ця модель не є автономним пристроєм і потребує обов'язкової інтеграції із сумісним зовнішнім блоком (компресорно-конденсаторним агрегатом) для формування замкненого холодильного контуру.

Модель PLA-M100EA позиціонується як інженерне рішення для приміщень складної конфігурації, комерційних залів, офісних просторів open-space та технологічних приміщень з високими теплопритоками, де потрібне суворе дотримання температурного градієнта без утворення зон локального переохолодження.

1.1. Сумісність та варіативність конфігурацій

Критично важливим аспектом при проектуванні системи на базі PLA-M100EA є вибір зовнішнього блоку, оскільки саме він визначає підсумкові показники енергоефективності (SEER/SCOP), довжину магістралі та припустимий перепад висот. Блок PLA-M100EA сумісний із наступними серіями зовнішніх агрегатів:

1. Серія Power Inverter (PUZ-ZM100YKA/VKA): Забезпечує максимальну сезонну енергоефективність (А++/А+), збереження номінальної теплопродуктивності за низьких температур і збільшену довжину магістралі (до 100 метрів). Рекомендується для об'єктів з цілорічним режимом експлуатації та високими вимогами до економії енергоресурсів.

2. Серія Standard Inverter (PUZ-M100YKA/VKA): Баланс між капітальними витратами та експлуатаційними характеристиками. Забезпечує стабільну роботу, але має меншу довжину траси (до 55-70 метрів) та стандартні показники ефективності.

3. Неінверторні системи (PU-P100): Дозволяється підключення, проте ця конфігурація має обмеження щодо точності підтримання температури та пускових струмів, що знижує загальний клас системи.

2. Аеродинаміка та фізика повітророзподілу

Ключовою інженерною особливістю моделі PLA-M100EA є відмова від лінійного видування на користь горизонтального розподілу потоку, що базується на ефекті Коанда. Конструкція жалюзі та дифузорів спроектована таким чином, щоб охолоджене повітря настилалося на площину стелі, втрачаючи швидкість і перемішуючись із кімнатним повітрям до моменту попадання в робочу зону (на рівень 1.7 метрів і нижче).

2.1. Турбовентилятор та акустичні характеристики

На відміну від стандартних осьових вентиляторів, PLA-M100EA застосований турбовентилятор збільшеного діаметра з профільованими лопатями. Це рішення продиктоване необхідністю зниження аеродинамічного опору всередині корпусу.

• Зниження турбулентності: Профіль лопаті оптимізовано для ламінарного перебігу повітря через теплообмінник.

• Акустичне тиск: На мінімальній швидкості обертання рівень звукового тиску становить 31 дБ(А). Для обладнання потужністю 10 кВт (по холоду) це значення знаходиться на межі фізичної межі чутності в умовах офісного шуму (який зазвичай становить 40-50 дБ).

• Управління потоками: Кожна з чотирьох повітряних заслін оснащена незалежним приводом. Це дозволяє з пульта керування (наприклад, PAR-41MAA) блокувати подачу повітря у певних напрямках (наприклад, якщо блок розташований поруч зі стіною або робочим місцем співробітника), уникаючи прямого обдування.

2.2. Система незалежного регулювання жалюзі

При використанні провідного пульта управління інженер або користувач отримує доступ до налаштування положення кожної ламелі індивідуально. Відсутність механічного жорсткого зв'язку між заслінками дозволяє конфігурувати повітряний потік під геометрію приміщення, створюючи асиметричні карти обдування, що неможливо у бюджетних серіях кліматичного обладнання.

3. Термодинамічні характеристики та продуктивність

Параметри продуктивності блоку PLA-M100EA слід розглядати виключно у зв'язці із зовнішнім блоком. Нижче наведено розрахункові дані для найбільш поширеної зв'язки із блоком серії Power Inverter (PUZ-ZM100).

• Номінальне значення становить 9.5 кВт. Діапазон модуляції інвертора дозволяє варіювати потужність від 4.9 до 11.4 кВт, залежно від поточного теплового навантаження.

• Теплопродуктивність: Номінальне значення – 11.2 кВт (діапазон 4.5 – 14.0 кВт). Важливо відзначити, що при падінні вуличної температури нижче -15°C максимальна потужність, що видається, буде знижуватися відповідно до термодинамічних графіків, що надаються в технічній книзі (Databook).

• Витрата повітря Система оперує обсягами повітря від 19 до 28 кубічних метрів за хвилину. Висока кратність повітрообміну забезпечує швидке вирівнювання температурного фону, але вимагає коректного розрахунку швидкостей у робочій зоні під час проектування, щоб уникнути перевищення санітарних норм рухливості повітря (не більше 0.2 м/с).

4. Інтелектуальна система контролю I-See (Опція)

Блок PLA-M100EA підготовлений для інтеграції кутової панелі з інфрачервоним датчиком "3D I-See" (модель PAC-SE01KA-E). Установка даного сенсора трансформує алгоритм роботи системи з реактивного (реакція на температуру повітря) в адаптивний.

4.1. Принцип роботи сканування

Датчик здійснює обертальне сканування простору, становлячи теплову карту приміщення. Область охоплення розбивається на сітку, в якій аналізується температура поверхонь (підлога, столи, стіни), а не лише повітря. Це дозволяє усунути проблему стратифікації, коли тепле повітря накопичується під стелею, а внизу температура залишається низькою.

4.2. Алгоритми енергозбереження та комфорту

1. Виявлення присутності: Якщо сенсор фіксує відсутність людей у приміщенні протягом заданого інтервалу (налаштовується), система переходить у режим енергозбереження або повністю вимкнеться.

2. Наведення/Відхилення: На основі визначення положення людини, автоматика може направляти потік на користувача (для швидкого зігрівання), або примусово відводити його (для запобігання протягу). Логіка вибирається користувачем.

3. Корекція уставки: При високій активності людей система може автоматично знижувати температуру, компенсуючи метаболічне тепловиділення.

5. Конструктив та монтажні вимоги

Інтеграція касетного блоку PLA-M100EA вимагає суворого дотримання будівельних норм та допусків. Порушення монтажних регламентів неминуче призведе до конденсації вологи, вібрацій чи некоректної роботи дренажної системи.

5.1. Габарити та стельовий простір

• Корпус блоку: Має розміри 840х840 мм, що вимагає стандартного осередку підвісної стелі типу "Армстронг" або аналогічного. Однак декоративна панель має розмір 950х950 мм, забезпечуючи перекриття монтажного шва.

• Мінімально необхідна висота становить 298 мм . Це тверде обмеження, зумовлене висотою корпусу. Рекомендується закладати запас у 10-20 мм для віброізоляції та вирівнювання.

• Сервісний доступ: Конструкція передбачає доступ до всіх функціональних вузлів (плата управління, дренажна помпа, вентилятор) знизу через зняття декоративних грат. Організація додаткових люків у стелі не потрібна.

5.2. Дренажна система

Блок має вбудований дренажний насос високого тиску.

• Висота підйому: Насос здатний піднімати конденсат на висоту до 850 мм від рівня нижньої площини блоку. Це дозволяє прокладати дренажні магістралі з необхідним ухилом (1:100) навіть при значній відстані від стояка каналізації.

• Контроль: Вбудований датчик рівня рідини (поплавкового типу) забезпечує аварійне відключення компресора при відмові помпи або засміченій магістралі, запобігаючи протіканню конденсату в приміщення.

5.3. Фреоновий контур

Підключення труб холодоагенту здійснюється вальцювальним з'єднанням.

• Діаметри труб: Рідина лінія - 9.52 мм (3/8"), газова лінія - 15.88 мм (5/8").

• Теплоізоляція: Обов'язковою є ретельна теплоізоляція обох трубопроводів, включаючи місця з'єднань, для запобігання утворенню конденсату та втрат продуктивності. Матеріал повинен витримувати температури вище 100°C (для газової лінії в режимі нагрівання).

6. Електрична схема та управління

Модель PLA-M100EA вимагає однофазного електроживлення (220-240В, 50Гц). Електроживлення подається на зовнішній блок, від якого здійснюється запит внутрішнього блоку і передача сигналів, що управляють.

6.1. Протоколи управління

• M-NET: Блок підтримує підключення до центральних контролерів (через адаптер), що дозволяє інтегрувати їх у системи диспетчеризації будівель (BMS).

• Wi-Fi інтерфейс (опція): Під час встановлення модуля MAC-567IF-E можливий віддалений моніторинг та керування через хмарний сервіс MELCloud. Це надає доступ до статистики енергоспоживання, кодів помилок та програмування тижневих таймерів через смартфон або веб-інтерфейс.

6.2. Провідні пульти

Для комерційного використання рекомендується використання пульта PAR-41MAA. Він надає доступ до розширеного сервісного меню, включаючи:

• Обмеження діапазону температури температури (для економії енергії в офісах).

• Блокування клавіш.

• Зчитування кодів несправностей та історії помилок.

• Налаштування автоматичного зниження яскравості індикаторів.

7. Експлуатаційні обмеження та обслуговування

Раціональний підхід до вибору обладнання передбачає розуміння його меж застосування.

• Висота установки: Максимальна висота стелі, що рекомендується, для ефективної роботи на нагрівання складає 4.5 метра. При більшій висоті тепле повітря не досягатиме підлоги через фізичну плавучість, навіть за максимальної швидкості вентилятора (режим High Ceiling).

• Фільтрація: Штатний повітряний фільтр є фільтром грубої очистки (захищає теплообмінник від пилу). Він не призначений для стерилізації повітря чи видалення запахів. Для обслуговування фільтр легко виймається без використання інструментів. Періодичність очищення – від 2 тижнів до місяця залежно від запиленості приміщення. Система видасть нагадування на пульті (Filter Check).

• Зимова експлуатація: При роботі в режимі охолодження при низьких вуличних температурах (серверні) необхідно використовувати зовнішній блок із встановленим низькотемпературним комплектом (панелі захисту від вітру), щоб тиск конденсації залишався в робочих межах.

8. Енергоефективність та TCO (Сукупна вартість володіння)

У комерційному сегменті первинна не вартість покупки, а вартість життєвого циклу. Використання PLA-M100EA із зовнішнім блоком серії PUZ-ZM (Power Inverter) забезпечує один із найнижчих показників енергоспоживання у класі.

Технології, що знижують TCO:

1. Векторне керування інвертором: Мікропроцесор розраховує оптимальний момент обертання компресора, мінімізуючи втрати в обмотках двигуна.

2. Теплообмінники з накаткою: Внутрішня поверхня мідних труб має складний профіль (накатку), що збільшує площу теплообміну та турбулізує потік фреону, що підвищує коефіцієнт теплопередачі.

3. Двигуни постійного струму (DC Fan Motor): Вентилятори як внутрішнього, так і зовнішнього блоків використовують безколекторні двигуни, що споживають на 30-40% менше електроенергії порівняно з AC-аналогами.

9. Діагностика та коди помилок

Система самодіагностики PLA-M100EA є інструментом швидкого відновлення працездатності. При виникненні несправності на дротовому пульті відображається буквено-цифровий код, що вказує на конкретний вузол.

• Приклади кодів: Помилка P5 (проблема з помпою або датчиком рівня), U0 (недолік холодоагенту/витік), E6/E7 (помилка зв'язку між блоками).

• Журналування: Енергонезалежна пам'ять зберігає історію помилок, що дозволяє сервісному інженеру діагностувати "несправності", що виникають спорадично.

10. Порівняльний аналіз форм-фактору (Rational Comparison)

Чому для площі 80-100 кв. вибирають саме касетний тип PLA-M, а не канальний чи настінний?

Висновок у порівнянні: PLA-M100EA є оптимальним вибором для приміщень квадратної або прямокутної форми з підвісними стелями, де потрібно мінімізувати витрати на проектування вентиляційної мережі (як канальних систем), але забезпечити комфорт вище, ніж у настінних блоків.

11. Екологічні стандарти та холодоагенти

Устаткування сумісне з холодоагентами R32 та R410A.

• Перехід на R32: Нові зовнішні блоки переважно поставляються на R32. Цей фреон має більш високу енергоефективність (на 5-7%), знижену в'язкість (менше втрати тиску в трубах) і втричі менший потенціал глобального потепління (GWP) порівняно з R410A.

• Безпека: Незважаючи на клас горючості A2L (слабкогорючий), концентрація R32 в системі потужністю 10 кВт є безпечною для комерційних обсягів приміщень. Система проектується з урахуванням герметичності з'єднань.

12. Комплектація та опціональне обладнання

При замовленні PLA-M100EA необхідно враховувати, що до базової поставки входить тільки сам блок. Декоративна панель (PLP-6EA) часто постачається окремою позицією.

Необхідний набір для повноцінної системи:

1. Внутрішній блок PLA-M100EA.

2. Декоративна панель PLP-6EA (стандартна) або PLP-6EAE (з датчиком I-See).

3. Зовнішній блок (PUZ-ZM100 чи PUZ-M100).

4. Пульт керування (дротовий PAR-41MAA або бездротовий комплект PAR-SL101A-E).

Висновок

Касетний блок Mitsubishi Electric PLA-M100EA є високотехнологічним інженерним продуктом, орієнтованим на довгострокову експлуатацію в умовах комерційних навантажень. Його вибір виправданий у випадках, коли пріоритетами є акустичний комфорт, відсутність протягів (завдяки горизонтальному потоку), надійність дренажної системи та можливості глибокої інтеграції до системи автоматизації будівель. Обладнання не відноситься до бюджетного сегменту, і його економічна ефективність розкривається через зниження експлуатаційних витрат (TCO) та мінімізацію простоїв протягом 10-15 річного життєвого циклу. Рішення про купівлю має базуватися на теплотехнічному розрахунку приміщення та підтвердженні можливості монтажу (висота стель, міжстельовий простір).
