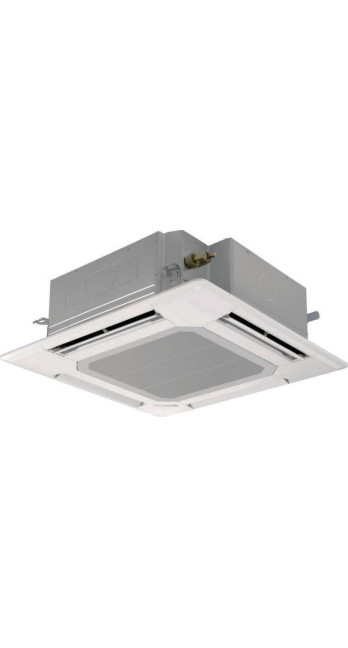

Опис Кондиціонер повітря Mitsubishi Electric PLA-M125EA

Інженерний аналіз та специфікація: Касетний блок Mitsubishi Electric PLA-M125EA (Mr. Slim)

1. Архітектура продукту та позиціонування в системі

Внутрішній блок касетного типу Mitsubishi Electric PLA-M125EA відноситься до напівпромислової серії Mr. Slim. Дане обладнання спроектоване для експлуатації в комерційних просторах з високими вимогами до розподілу повітряних потоків, акустичного комфорту та енергоефективності. Модель є чотирипотоковою касетою стандартного типорозміру 840×840 мм, призначеною для інтеграції в комірчасті підвісні стелі або для відкритого монтажу в просторах типу «лофт» при використанні декоративних панелей.

Ключовою особливістю моделі PLA-M125EA є її належність до системних рішень. Це не автономний пристрій, а компонент спліт-системи, характеристики якого (холодопродуктивність, потужність, допустима довжина магістралі) безпосередньо залежать від обраного зовнішнього блоку. Індекс «125» у маркуванні вказує на номінальну холодопродуктивність системи приблизно 12.5 кВт, що покриває теплове навантаження приміщень площею від 100 до 130 квадратних метрів, залежно від висоти стель, площі скління та тепловиділень від обладнання.

З інженерної точки зору, PLA-M125EA - це еволюція флагманської серії PLA-ZP/RP, адаптована для роботи як з холодоагентом R32, так і з R410A. Універсальність гідравлічного контуру дозволяє використовувати цей блок при модернізації старих систем без повної заміни трубопроводів, за умови дотримання технології промивання та відповідності типів олій.

Позиціонування моделі у ієрархії кліматичного обладнання однозначно визначається як Business/Premium сегмент. Це підтверджується використанням безколекторних двигунів постійного струму (DC) у приводі вентилятора, наявністю вбудованого дренажного насоса високого тиску та розвиненою логікою управління повітряними заслінками. На відміну від бюджетних рішень, де касета просто подає повітря в чотири сторони, PLA-M125EA реалізує алгоритми незалежного управління кожним потоком, що є критично важливим для офісів зі складною геометрією розсадки співробітників.

2. Аеродинаміка та керування повітряними потоками

Ефективність касетного кондиціонера визначається як потужністю компресора, а й здатністю доставити підготовлене повітря у робочу зону без створення протягів. У моделі PLA-M125EA застосовано запатентовану форму турбовентилятора, яка забезпечує ламінарність потоку на виході з теплообмінника. Це дозволяє знизити турбулентність, яка є основним джерелом аеродинамічного шуму.

Незалежне регулювання заслінок

Система оснащена чотирма незалежними приводами повітряних заслінок. За допомогою провідного пульта управління (наприклад, PAR-41MAA) інсталятор або користувач може зафіксувати кожну заслінку в індивідуальному положенні. Це рішення виключає «мертві зони» і запобігає прямому потраплянню холодного повітря на робочі місця. Якщо в одній із зон знаходиться шафа або стіна, потік у цьому напрямку можна повністю перекрити або перенаправити горизонтально вздовж стелі.

Ефект Коанда та горизонтальний потік

Інженерну геометрію випускних отворів спроектовано з урахуванням ефекту Коанда. Охолоджене повітря настилається на поверхню стелі, проходячи максимальну відстань до того, як почне опускатися вниз під дією гравітації (холодне повітря важче за тепле). Це забезпечує рівномірне температурне поле у всьому обсязі приміщення, за винятком різких градієнтів температур по висоті. У режимі нагрівання автоматика змінює кут атаки заслінок, спрямовуючи теплий потік вертикально вниз, щоб подолати природну конвекцію та прогріти підлогу.

Автоматичне регулювання швидкості

Вентилятор внутрішнього блоку підтримує багатоступінчасте регулювання швидкості та автоматичний режим. В автоматичному режимі процесор аналізує різницю між уставкою (цільовою температурою) та фактичною температурою в приміщенні (на вході в блок). Чим більше дельта, тим вищі обороти. У міру наближення до цільового значення звороти знижуються, переводячи систему в режим підтримки параметрів з мінімальним рівнем шуму. Для моделі 125-го індексу, незважаючи на високу потужність, рівень звукового тиску на низькій швидкості складає всього 32-34 дБ(А), що є відмінним показником для даного класу продуктивності обладнання.

3. Інтелектуальні системи: 3D I-See Sensor

Однією з найбільш значимих опцій для моделі PLA-M125EA є датчик 3D I-See (модель PAC-SE41TS-E, що встановлюється у кут декоративної панелі). Це не просто інфрачервоний приймач, а тепловізор з роздільною здатністю, достатнім для побудови температурної картки приміщення.

Сенсор сканує простір, обертаючись на 360 градусів, і виконує три критично важливі функції:

1. Визначення присутності людей Система фіксує наявність теплових плям, характерних для людського тіла. Якщо приміщення порожнє протягом заданого часу (налаштовується від 60 до 180 хвилин), кондиціонер переходить в режим енергозбереження або повністю вимикається. Це забезпечує реальну економію електроенергії у переговорних кімнатах, їдальнях та офісах зі змінним графіком завантаження.

2. Визначення становища людей: Знаючи, де знаходяться співробітники, система може автоматично коригувати напрямок повітряного потоку. Користувач може вибрати сценарій «Пряме обдування» (для швидкого охолодження зони) або «Непряме обдування» (відхилення потоку від людини, щоб уникнути переохолодження).

3. Вирівнювання температури: Виявивши холодні або перегріті зони в приміщенні (наприклад, біля вікна із сонячного боку), датчик дає команду на пріоритетне подання повітря саме в цей сектор. Це дозволяє компенсувати локальні теплопритоки без переохолодження решти приміщення.

Важливо відзначити, що датчик не є камерою відеоспостереження і не порушує приватність, оскільки оперує виключно тепловими сигнатурами низької роздільної здатності, що не дозволяють ідентифікувати особу.

4. Сумісність із зовнішніми блоками та характеристики системи

PLA-M125EA – це універсальний внутрішній блок, який може працювати у парі з різними серіями зовнішніх блоків Mitsubishi Electric. Вибір зовнішнього блоку визначає фінальні характеристики системи: енергоефективність, діапазон робочих температур та допустиму довжину магістралі.

Варіант 1: Серія Power Inverter (PUZ-ZM125)

Це преміальна конфігурація. Зовнішні блоки серії ZM використовують технологію переохолодження холодоагенту та оптимізований компресор.

• Енергоефективність: Клас A++/A+. Максимальний показник SEER.

• Довжина траси: До 100 метрів. Перепад висот до 30 метрів. Ідеально для високих будівель чи ситуацій, де зовнішній блок віддалений від внутрішнього.

• Робота взимку: Гарантоване охолодження до -15°C (з панеллю захисту від вітру до -25°C може вимагати доопрацювання) та обігрів до -20°C.

• Застосування: Серверні (завдяки високій холодопродуктивності), прецизійні завдання, об'єкти з жорсткими лімітами з електроспоживання.

Варіант 2: Серія Standard Inverter (PUZ-M125)

Найбільш бюджетна конфігурація, що зберігає всі переваги інверторного приводу, але зі спрощеною схемотехнікою.

• Енергоефективність: Клас A/A+.

• Довжина траси: До 65-70 метрів.

• Габарити: Блоки цієї серії компактніші (один вентилятор у деяких модифікаціях), що спрощує монтаж на фасадах.

• Застосування: Торгові зали, офіси, ресторани, де екстремальна довжина трас та робота у лютий мороз не є пріоритетом.

Порівняння з неінверторними системами

Використання внутрішнього блоку PLA-M125EA у складі інверторної системи забезпечує відсутність пускових струмів. Це знижує навантаження на мережу будівлі. Точність підтримання температури становить ±0.5°C, тоді як старі системи On/Off дають коливання в межах 2–3°C, що відчувається як дискомфорт.

5. Система фільтрації та гігієна

У стандартній комплектації блок PLA-M125EA оснащений повітряним фільтром грубої очистки. Це поліпропіленова сітка з антибактеріальним просоченням, призначена для уловлювання великого пилу, ворсу та вовни. Фільтр є багаторазовим і потребує регулярного промивання (індикація на пульті нагадає необхідність обслуговування).

Однак, для комерційних об'єктів інженерно важливим є опціональна можливість встановлення Plasma Quad Connect . Це додатковий модуль плазмового очищення повітря, що монтується на корпус касети. Технологія заснована на створенні завіси з іонізованого газу, яка руйнує структуру білків вірусів, бактерій та алергенів, а також електризує пил для більш ефективного вловлювання. В умовах пост-пандемічних вимог до якості повітря в офісах наявність такої опції переводить систему з розряду простого кондиціювання в клас систем життєзабезпечення.

Також слід відзначити спеціальне покриття теплообмінника та внутрішніх елементів, що запобігає адгезії (налипання) пилу. Це дозволяє зберігати аеродинамічні характеристики та теплознімання протягом тривалого часу експлуатації між сервісними обслуговуваннями.

6. Дренажна система та монтажні особливості

Відведення конденсату – критична точка надійності будь-якого касетного кондиціонера. У моделі PLA-M125EA вбудований дренажний насос, здатний піднімати конденсат на висоту до 850 мм від рівня нижньої площини блоку. Це інженерне рішення дозволяє прокладати дренажні магістралі з необхідним ухилом навіть в умовах обмеженого простору застібки або за наявності балок та інших перешкод.

Насос оснащений датчиком рівня поплавця. У разі засмічення дренажу або поломки насоса система автоматично зупинить роботу кондиціонера і видасть код помилки на пульт управління, запобігаючи протіканню води в приміщення. Для перевірки працездатності системи передбачено спеціальний сервісний лючок та прозору секцію дренажної трубки, що дозволяє візуально контролювати відтік води.

Монтаж блоку спрощений завдяки тимчасовим зачепам на декоративній панелі. Інсталятор може повісити панель на блок без фіксації гвинтами для електропідключень, що дозволяє виконувати роботи силами одного фахівця, знижуючи трудовитрати.

7. Порівняння: Mitsubishi Electric vs. Cooper&Hunter (Аналіз альтернатив)

У сценаріях користувача виникає запит на порівняння Mitsubishi Electric з брендом Cooper&Hunter. З інженерної точки зору це порівняння обладнання різних класів.

Mitsubishi Electric (Tier 1):

• Цикл виробництва: Повний цикл розробки та виробництва ключових вузлів (компресорів, плат управління, пластику) на власних заводах (Японія, Таїланд, Шотландія).

• Схемотехніка: Використання силової електроніки з високими допусками з перепадів напруги.

• Алгоритми: Складна логіка захисту компресора, адаптивна відтайка, інтеграція в BMS (Building Management Systems) через шлюзи Melcotel/Modbus/KNX без милиць.

• Ресурс: Розрахунковий термін служби 10–15 років під час комерційної експлуатації.

Cooper&Hunter (Tier 2/OEM):

• Бренд розміщує замовлення на великих заводах (переважно Gree). Це якісне обладнання, але базується на універсальних платформах.

• Ціна/Якість: C&H пропонує відмінне співвідношення для побутового сегменту або малого бізнесу з обмеженим бюджетом.

• Обмеження: Менша гнучкість у довжині трас, простіші алгоритми зонального управління, менший ресурс вентиляторів при роботі 24/7.

Висновок для прийняття рішення: Якщо об'єкт є стратегічно важливим (серверна, штаб-квартира, елітний ресторан), де простий обладнання зазнає прямих збитків, вибір Mitsubishi Electric PLA-M125EA інженерно обґрунтований як інвестиція в надійність (CAPEX vs OPEX). Якщо бюджет суворо обмежений, C&H може бути оптимальною альтернативою, але з розумінням технічних компромісів.

8. Чесні обмеження (Honest Constraints)

Для формування об'єктивного уявлення необхідно вказати сценарії, де застосування PLA-M125EA може бути неоптимальним або потребує додаткових інженерних заходів.

1. Висота стель: Касетні блоки ефективні при висоті установки до 4-4,5 метрів. При встановленні вище 5 метрів (наприклад, в атріумах) тепле повітря в режимі обігріву може не доходити до підлоги через стратифікацію навіть з урахуванням потужного вентилятора (режим High Ceiling). У таких випадках краще розглянути канальні системи із підмішуванням повітря вниз.

2. Стельовий простір: Блок вимагає мінімум 260-300 мм вільного простору за підвісною стелею. У приміщеннях із низькими чорновими стелями установка неможлива без втрати корисної висоти.

3. Розташування: Не рекомендується встановлення касети в кутку приміщення або впритул до стіни. Це порушує симетрію розподілу повітря і може призвести до "закорочування" потоку (повітря виходить і відразу засмоктується назад), що викликає обмерзання теплообмінника і некоректну роботу датчиків температури.

4. Звукоізоляція: Незважаючи на низький рівень шуму самого блоку, в приміщеннях з високими вимогами до акустики (студії звукозапису, спальні з абсолютною тишею) рекомендується використання канальних блоків з шумоглушниками, оскільки у касети вентилятор знаходиться безпосередньо в приміщенні.

9. Управління та інтеграція

PLA-M125EA пропонує найширші можливості керування.

• Індивідуальне: Дротові пульти (PAR-41MAA) з російськомовним інтерфейсом, можливістю програмування тижневого таймера, обмеження діапазону уставок (важливо для офісів, щоб співробітники не ставили +16 ° C влітку).

• Групове: Можливість поєднання до 16 блоків в одну групу з керуванням з одного пульта.

• Wi-Fi: Підключення адаптера MAC-567IF-E дозволяє керувати системою через хмарний сервіс MELCloud зі смартфона або планшета. Це дозволяє віддаленого моніторингу аварійних кодів сервісними службами.

• Системне: Підключення до центральних контролерів (AE-200E) та систем "Розумний дім" або диспетчеризації будівлі за протоколами LonWorks, BACnet, Modbus (потрібні шлюзи).

10. Технічні характеристики (Reference Data)

Для прийняття інженерного рішення необхідно оперувати точними даними (наведені для комплекту із зовнішнім блоком PUZ-ZM125YKA):

• Потужність: 12.5 кВт (діапазон регулювання 5.5 – 14.0 кВт).

• Теплопродуктивність: 14.0 кВт (діапазон регулювання 5.0 – 16.0 кВт).

• Потужність (охолодження): ~3.5 – 4.0 кВт (залежить від поточного завантаження).

• Коефіцієнт SEER (сезонна ефективність охолодження): 6.6 (Клас A++).

• Коефіцієнт SCOP (сезонна ефективність обігріву): 4.5 (Клас A+).

• Витрата повітря (внутрішній блок): 1140 - 1380 - 1620 - 1860 м / год.

• Рівень шуму (внутрішній блок): 32 – 34 – 37 – 40 дБ(А).

• Діаметр труб: Рідина 9.52 мм (3/8"), Газ 15.88 мм (5/8").

• Електроживлення: Внутрішній блок – 1 фаза, 220В. Зовнішній блок – 3 фази, 380В (індекс YKA).

11. Висновок та рекомендація до вибору

Система на базі внутрішнього блоку Mitsubishi Electric PLA-M125EA є еталоном кліматичного обладнання для комерційного сектора. Це вибір прагматика, який оцінює вартість володіння (TCO) на дистанції 5-10 років.

Інженерна цінність продукту не у маркетингових назвах функцій, а стабільності характеристик. Якщо технічна документація заявляє 12.5 кВт холоду, система видасть цю потужність за умови умов монтажу. Якщо заявлений рівень шуму 32 дБ, він буде таким завдяки аеродинаміці, а не програмним хитрощі, що знижують продуктивність.

Сценарій купівлі: Рекомендується придбати обладнання у авторизованих дилерів, які мають штат сертифікованих інженерів. Монтаж даного обладнання вимагає вакуумування траси, обпресування азотом та суворого дотримання моментів затягування вальцювальних з'єднань. Гарантія виробника (зазвичай 3 роки) діє лише за дотримання регламенту установки.

Вибір PLA-M125EA – це інвестиція у передбачуваний мікроклімат, відсутність протягів та мінімізацію рахунків за електроенергію, підкріплена інженерною школою Mitsubishi Electric. Дана модель закриває потребу в кліматизації великих приміщень одним пристроєм, звільняючи стіни та стелю від нагромадження техніки, і залишається актуальною з погляду технологій на найближче десятиліття.

12. FAQ: Експертні відповіді на часті запитання

Чи вистачить одного блоку на офіс 120 кв.м? Відповідь: Залежить від теплоприток. Для стандартного офісу з висотою стель 3м, помірним склінням та кількістю співробітників до 10-12 осіб – так, вистачить. Якщо це серверна або приміщення з панорамним склінням на південь — потрібний теплотехнічний розрахунок, можливо, знадобиться два блоки.

Q: Чи можна використовувати взимку для опалення як єдине джерело? В: У парі з блоком ZUBADAN – так. У парі з Power Inverter (PUZ-ZM) ефективно до -20°C. Однак, слід враховувати, що при відтаванні зовнішнього блоку (розморожування) подача тепла припиняється. Для комерційних об'єктів рекомендується мати резервне джерело тепла або бівалентну систему.

Питання: Як часто потрібно міняти фільтри? Відповідь: Стандартний фільтр не змінюється, а миється. В офісі це рекомендується робити раз на 1-2 місяці. Якщо встановлено модуль Plasma Quad, його елементи також підлягають чищенню, але не вимагають заміни витратних матеріалів, що знижує експлуатаційні витрати.

Питання: У чому різниця між пультом PAR-40MAA та спрощеним PAC-YT52CRA? Відповідь: PAR-40/41MAA — повнофункціональний пульт з екраном високої роздільної здатності, доступом до сервісних меню, налаштуванням датчика 3D I-See та тижневим таймером. PAC-YT52 – спрощений варіант (вкл/викл, температура, швидкість), рекомендований для місць, де потрібно обмежити доступ персоналу до складних налаштувань. Для налаштування PLA-M125EA при пусконалагодженні обов'язково потрібний повнофункціональний пульт.

П: Чому ця модель дорожча за аналоги від китайських брендів? Відповідь: Різниця в ціні обумовлена матеріаломісткістю (товщина міді в теплообмінниках), якістю пластику (не жовтіє, не скрипить при тепловому розширенні), наявністю складної електроніки (PAM-інвертор) та надійністю компресора. Ви платите за ресурс, точність регулювання та відсутність прихованих проблем при тривалій експлуатації.
