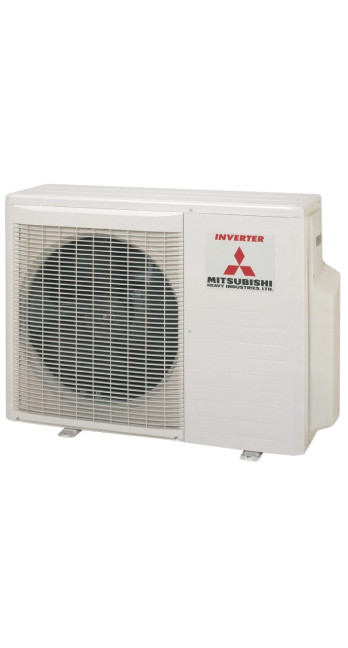

Кондиціонер повітря Mitsubishi Heavy SCM45ZS-W

Опис Кондиціонер повітря Mitsubishi Heavy SCM45ZS-W

Інженерний аналіз та архітектура системи Mitsubishi Heavy SCM45ZS-W

В основі проектування мультиспліт-систем лежить принцип централізації термодинамічних процесів, де зовнішній блок Mitsubishi Heavy SCM45ZS-W є ключовим вузлом розподілу потужності. Ця модель відноситься до категорії кліматичного обладнання інверторного типу, призначеного для забезпечення холодопродуктивності в межах 4.5 кВт (номінальне значення). Технічна архітектура SCM45ZS-W розроблена підрозділом Mitsubishi Heavy Industries Thermal Systems, що передбачає використання промислових стандартів надійності у сегменті побутового та напівпромислового кондиціювання.

1. Технологія компресорного вузла: Twin Rotary та інверторне управління

Головним виконавчим механізмом блоку SCM45ZS-W є двороторний компресор (Twin Rotary). На відміну від стандартних ротаційних компресорів, двороторна схема забезпечує балансування валу за рахунок протифазного розташування роторів. Це інженерне рішення радикально знижує рівень механічних вібрацій, що є критичним для монтажу на фасадах з низькою масою або поблизу житлових зон. Зниження вібраційного навантаження безпосередньо корелює зі збільшенням експлуатаційного ресурсу підшипникових вузлів та герметичності контуру холодоагенту.

Регулювання продуктивності здійснюється за допомогою векторного керування (Vector Control). Алгоритм аналізує поточне навантаження на систему та формує синусоїдальний струм для живлення двигуна компресора. Це мінімізує втрати на гістерезис та вихрові струми, забезпечуючи плавний перехід між частотами обертання. Для користувача це означає відсутність пускових струмів та утримання заданої температури з похибкою не більше ніж 0.5°C.

2. Термодинамічні характеристики та холодоагент R32

Модель SCM45ZS-W оптимізована для роботи на дифторметані (R32). Вибір даного холодоагенту обумовлений його фізико-хімічними властивостями:

• Потенціал глобального потепління (GWP): 675, що на 67% нижче, ніж традиційний R410A.

• Питома охолодження: Висока щільність енергії дозволяє використовувати менший обсяг заправки при збереженні ефективності теплообміну.

• Однокомпонентний склад: Полегшує дозаправку системи при сервісному обслуговуванні, оскільки унеможливлює проблему зміни пропорцій суміші при витоку.

Ефективність теплообмінного процесу підтримується за рахунок геометрії мідних трубок із внутрішнім ребранням та алюмінієвих ламелів із гідрофільним покриттям. Зовнішнє антикорозійне покриття Blue Fin захищає алюміній від окислення в умовах агресивного міського середовища та високої вологості, запобігаючи деградації коефіцієнта теплопередачі протягом життєвого циклу пристрою.

3. Енергоефективність та експлуатаційні коефіцієнти

Економічна доцільність експлуатації SCM45ZS-W підтверджується сезонними коефіцієнтами енергоефективності. У режимі охолодження показник SEER досягає 7.8, що відповідає класу A ++. У режимі нагрівання (тепловий насос) середній коефіцієнт SCOP становить 4.6. Дані значення отримані під час моделювання роботи системи у різних кліматичних зонах відповідно до стандарту EN 14825.

Високі показники досягаються завдяки використанню електронного розширювального вентиля (EEV). На відміну від капілярних трубок, EEV прецизійно дозує подачу рідкого холодоагенту у випарники внутрішніх блоків, орієнтуючись на показання датчиків температури перегріву. Це дозволяє системі адекватно реагувати на зміну теплового навантаження у приміщеннях, відключаючи або обмежуючи подачу до зон, де цільову температуру вже досягнуто.

4. Конфігурація системи: логіка підключення двох портів

Зовнішній блок SCM45ZS-W має два порти для підключення внутрішніх блоків. Це класифікує його як рішення для двозонного клімат-контролю (наприклад, вітальня та спальня). При проектуванні системи необхідно враховувати сумарний індекс продуктивності модулів, що підключаються.

Для SCM45ZS-W номінальна сумарна потужність внутрішніх блоків може становити від 3,0 до 7,0 кВт. Важливо розуміти, що при одночасної роботі всіх внутрішніх блоків на максимальній потужності загальна продуктивність системи буде обмежена потужністю зовнішнього блоку (4.5 кВт). Однак у реальних умовах експлуатації теплове навантаження розподіляється нерівномірно, що дозволяє ефективно охолоджувати обидва приміщення з допомогою інтелектуального перерозподілу потоків холодоагенту.

Сумісність обладнання охоплює широку лінійку внутрішніх блоків MHI, включаючи настінні (серії SRK-ZS, SRK-ZSX), касетні та канальні моделі. Це надає проектувальнику гнучкість у виборі типу розподілу повітря для кожної конкретної зони.

5. Обмеження з монтажу та гідравлічні параметри

Проектування трас холодоагенту вимагає дотримання суворих інженерних допусків, закладених у гідравлічну схему SCM45ZS-W. Порушення даних параметрів веде до масляного голодування компресора або зниження тиску всмоктування.

• Максимальна загальна довжина трас: 30 метрів.

• Максимальна довжина одного блоку: 20 метрів.

• Перепад висот між зовнішнім та внутрішнім блоками: до 15 метрів.

• Перепад висот між внутрішніми блоками: 10 метрів.

Перевищення лімітів по довжині трас збільшує гідравлічний опір, що вимагає корекції обсягу заправки холодоагенту (0.02 кг на кожний додатковий метр понад заводську заправку, розраховану на 20 метрів сумарної довжини). Заводська заправка складає 1.3 кг R32.

6. Акустичний комфорт та віброізоляція

Інженерний підхід Mitsubishi Heavy до проблеми шуму полягає у комплексній оптимізації повітряного тракту та механічних компонентів. Крильчатка вентилятора зовнішнього блоку має зазубрений профіль кромок лопатей, що знижує турбулентність та аеродинамічний шум при високих обертах.

Рівень звукового тиску SCM45ZS-W у режимі охолодження становить 48 дБ(А). При активації режиму Silent Operation через пульт керування або системну плату рівень шуму знижується за рахунок примусового обмеження максимальної частоти обертання компресора і вентилятора. Це особливо актуально для нічного часу в щільній житловій забудові, де діють суворі норми шумового забруднення.

7. Інтелектуальні системи захисту та самодіагностики

Надійність функціонування SCM45ZS-W забезпечується багаторівневою системою моніторингу параметрів. Вбудований мікропроцесор безперервно опитує датчики:

1. Температури нагнітання компресора (захист від перегріву).

2. Температури зовнішнього повітря (контроль робочого спектра).

3. Температури теплообмінника (запобігання обмерзанню в режимі нагрівання).

4. струмового навантаження двигуна (захист від заклинювання та перекосу фаз).

При виявленні відхилень, система ініціює код помилки, який відображається на діагностичних світлодіодах плати зовнішнього блоку або на дисплеях внутрішніх блоків. Це суттєво скорочує час ідентифікації несправності та знижує ризик дорогого ремонту.

8. Експлуатація в екстремальних умовах

Блок SCM45ZS-W спроектований для роботи у широкому температурному діапазоні. У режимі охолодження система зберігає працездатність за температури зовнішнього повітря від -15°C до +46°C. Це дозволяє використовувати обладнання для охолодження серверних кімнат або приміщень з високими втратами теплової енергії навіть у перехідний період.

У режимі нагрівання нижня межа становить -15 °C. Наявність алгоритму інтелектуального розморожування (Defrost) мінімізує час простою системи при зледеніння зовнішнього теплообмінника, оптимізуючи цикли нагріву в зимовий період. При цьому ефективність теплового насоса залишається на рівні достатньому для основного або допоміжного обігріву приміщень.

9. Електричні характеристики та вимоги до мережі

Для стабільної роботи інверторної системи потрібне якісне електроживлення. Модель SCM45ZS-W розрахована на однофазну мережу 220-240В, 50Гц. Максимальний робочий струм становить 13.5 А. Рекомендований переріз кабелю живлення повинен враховувати довжину лінії та умови прокладки для мінімізації падіння напруги.

Важливим аспектом є наявність фільтрів електромагнітної сумісності (EMC). Вони запобігають впливу високочастотних перешкод, що генеруються інвертором, на інші побутові прилади та електроніку в будівлі. Крім того, плата управління захищена від короткочасних стрибків напруги, характерних для нестабільних мереж.

10. Протоколи управління та інтеграція

Управління системою здійснюється через внутрішні блоки, проте зовнішній блок підтримує інтеграцію до системи автоматизації будівель (BMS). За допомогою опціональних інтерфейсів можлива передача даних протоколами LonWorks, KNX або Modbus. Це дозволяє об'єднувати кліматичне обладнання в єдину інтелектуальну мережу будинку (Smart Home), реалізуючи сценарії енергозбереження залежно від присутності людей або часу.

Для сервісних інженерів передбачено можливість підключення діагностичного інтерфейсу MHI M-Inspector, який у реальному часі виводить усі робочі параметри термодинамічного циклу на персональний комп'ютер. Це спрощує пусконалагоджувальні роботи та планове технічне обслуговування.

11. Порівняння та раціональне обґрунтування вибору

Вибір на користь Mitsubishi Heavy SCM45ZS-W часто продиктований необхідністю дотримання балансу між потужністю та габаритами. При вазі 43 кг та компактних розмірах (595 x 780 x 290 мм), даний блок є одним із найефективніших у своєму класі.

Якщо порівнювати його з серією SCM40, модель 45ZS-W пропонує більший запас пікової потужності, що критично для приміщень з панорамним склінням або високою щільністю побутової техніки. У той же час, порівняно з трипортовими моделями (SCM50), блок 45ZS-W споживає менше енергії в режимі часткового навантаження, що робить його раціональнішим вибором для двокімнатних квартир або невеликих офісів.

12. Рекомендації щодо довгострокової експлуатації

Для забезпечення заявленого терміну служби (10-15 років) потрібне дотримання регламенту сервісного обслуговування. Основні операції включають:

• Очищення теплообмінника від пилу та тополиного пуху (мінімум 1 раз на рік).

• Перевірка робочого тиску холодоагенту та відсутність витоків у вальцювальних з'єднаннях.

• Контролює надійність електричних контактів.

• Перевіряє дренажну систему внутрішніх блоків (якщо зовнішній блок використовується для відведення конденсату).

Використання оригінальних запчастин та сертифікованого холодоагенту є обов'язковою умовою збереження гарантійних зобов'язань виробника.

13. Екологічний аспект та сталий розвиток

Mitsubishi Heavy Industries активно запроваджує принципи циркулярної економіки. Корпус та внутрішні компоненти SCM45ZS-W на 90% складаються з матеріалів, що підлягають вторинній переробці. Енергоефективність обладнання безпосередньо знижує непрямі викиди CO2, пов'язані з виробництвом електроенергії. Вибираючи модель на R32, користувач робить внесок у зниження антропогенного впливу на озоновий шар та клімат планети.

14. Технічна специфікація (зведені дані)

Для остаточного проектування системи необхідно спиратися на такі перевірочні дані:

• Номінальне охолодження (кВт): 4.5 (діапазон 1.5 – 6.4)

• Номінальне нагрівання (кВт): 5.0 (діапазон 1.2 - 6.6)

• Потужність, що споживається (охолодження), кВт: 1.06

• Потужність (нагрів), що споживається, кВт: 1.15

• Тип компресора: Герметичний двороторний

• Діаметри труб (рідина/газ): 6.35 (1/4") x 2/9.52 (3/8") x 2

• Захист від корозії: Покриття Blue Fin

• Діапазон робочих температур: -15...+46 (охолодження), -15...+24 (нагрів)

Дані параметри підтверджують позиціонування SCM45ZS-W як високоефективного та технологічно досконалого обладнання, здатного забезпечити стабільний мікроклімат в умовах змінного теплового навантаження.

15. Логіка прийняття рішення про покупку

Придбання зовнішнього блоку Mitsubishi Heavy SCM45ZS-W є обґрунтованим кроком за потреби в кондиціонуванні двох незалежних зон загальною площею до 45-50 квадратних метрів. Основним фактором вибору тут виступає не ціна, а сукупна вартість володіння (TCO), яка за рахунок високої енергоефективності та довговічності обладнання MHI виявляється нижчою, ніж у бюджетних аналогів. Інженерна наступність компонентів та доступність сервісної документації роблять цю модель надійним активом в інженерній інфраструктурі будь-якого сучасного об'єкта нерухомості.

Процес вибору повинен завершуватися детальним розрахунком тепловтрат кожного приміщення та підбором відповідних внутрішніх блоків, враховуючи їх індекси продуктивності та типи монтажу. Тільки системний підхід до проектування, що базується на технічних даних SCM45ZS-W, гарантує досягнення розрахункових параметрів комфорту та енергоспоживання.
