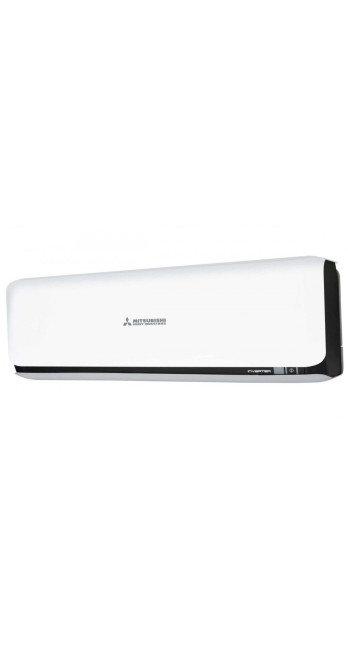

Кондиціонер повітря Mitsubishi Heavy SRK60ZSX-WB

Опис Кондиціонер повітря Mitsubishi Heavy SRK60ZSX-WB

Аналіз інженерної архітектури та експлуатаційних параметрів системи кондиціювання Mitsubishi Heavy SRK60ZSX-WB

Глава 1. Системна ідентифікація та позиціонування в ієрархії HVAC

Спліт-система Mitsubishi Heavy SRK60ZSX-WB є флагманським рішенням серії Diamond, розробленим підрозділом Mitsubishi Heavy Industries (MHI). Дана модель з номінальною холодопродуктивністю 6.0 кВт (діапазон 0.9–6.8 кВт) спроектована для забезпечення мікроклімату в приміщеннях площею до 60 квадратних метрів, де пріоритетними є показники енергетичної густини, акустичної нейтральності та надійності електронних компонентів. На відміну від побутових серій початкового рівня, архітектура ZSX базується на промислових стандартах зносостійкості, що робить її інтересом для користувачів, орієнтованих на розрахунок життєвого циклу обладнання (Total Cost of Ownership).

Глава 2. Термодинамічна ефективність та показники енергоконверсії

Енергетична ефективність SRK60ZSX-WB визначається інтеграцією хладагента дифторметану (R32) та оптимізованою геометрією теплообмінника. Коефіцієнт сезонної енергоефективності в режимі охолодження (SEER) досягає значення 9.5, що відповідає найвищому європейському класу енергоспоживання A+++. У режимі нагрівання коефіцієнт SCOP становить 5.1.

Ці цифри є теоретичною межею, а відбивають реальну роботу системи при змінних навантаженнях. Застосування R32 дозволяє знизити обсяг заправки хладагента на 20-30% порівняно з R410A при одночасному підвищенні питомої продуктивності хладу. З точки зору екологічного впливу, потенціал глобального потепління (GWP) даного холодоагенту становить 675, що втричі нижче за попередні стандарти, забезпечуючи довгострокову актуальність системи в рамках екологічних регламентів ЄС.

Розділ 3. Механічна архітектура: Технологія Twin Rotary

Серцем зовнішнього блоку SRC60ZSX-W є двороторний компресор (Twin Rotary). Інженерна особливість двороторної схеми полягає у використанні двох кулачків ексцентрикових, розташованих на одному валу зі зміщенням 180 градусів. Така конфігурація забезпечує взаємну компенсацію механічних вібрацій та мінімізує крутильні коливання валу.

Для керування компресором застосовується векторне інверторне керування (PAM - Pulse Amplitude Modulation). Алгоритм управління коригує частоту обертання ротора з дискретністю в 1 Гц, що дозволяє системі точно зіставляти потужність, що виробляється з поточними тепловтратами приміщення. Мінімізація циклів включення-вимкнення (старт-стоп) продовжує розрахунковий термін служби компресора та виключає пікові пускові навантаження на мережу.

Глава 4. Аеродинаміка та управління повітряним потоком: Jet Air Technology

При проектуванні внутрішнього блоку SRK60ZSX-WB інженери MHI використовували методи обчислювальної гідродинаміки (CFD), які застосовуються в аерокосмічному підрозділі компанії. Технологія Jet Air базується на засадах будови сопла реактивного двигуна. Форма дифузора та напрямних лопаток оптимізована для створення ламінарного повітряного потоку з високою далекобійністю.

Система 3D Auto реалізує незалежне керування вертикальними та горизонтальними жалюзі. Три незалежні приводи дозволяють формувати складні сценарії розподілу повітря, за винятком утворення «мертвих зон» або зон із надмірною швидкістю потоку (протягів). У режимі охолодження потік спрямовується вздовж стелі (ефект Коанда), а в режимі нагрівання вертикально вниз, що забезпечує рівномірне перемішування температурних шарів і запобігає стратифікації повітря.

Глава 5. Біохімічна фільтрація та гігієнічна безпека

Особлива увага в моделі SRK60ZSX-WB приділена системі Allergen Clear. Це не просто механічна фільтрація, а комплексний хіміко-термічний процес. Алергенний фільтр затримує пилок, пилових кліщів та суперечки плісняви. Після захоплення частинок система запускає цикл деактивації:

1. Конденсація: Внутрішній блок генерує воду на поверхні фільтра.

2. Ензиматична дія: Волога активує ензими, нанесені на волокна фільтра, які руйнують білкову структуру алергенів.

3. Термічна обробка: Система короткочасно нагріває теплообмінник, остаточно знищуючи біологічні компоненти та висушуючи фільтр для запобігання регенерації бактерій.

Додатковий фотокаталітичний фільтр з ефектом, що дезодорує, окислює леткі органічні сполуки, усуваючи неприємні запахи на молекулярному рівні.

Глава 6. Інтелектуальне управління та сенсорика

Модель оснащена інтегрованим інфрачервоним датчиком присутності (Human Sensor). Сенсор аналізує активність людей у приміщенні як реального часу. Якщо протягом заданого інтервалу (зазвичай 20-60 хвилин) рух не фіксується, система автоматично переходить у режим енергозбереження, підвищуючи або знижуючи цільову температуру на 1-2 градуси. У разі повної відсутності людей протягом тривалого часу кондиціонер може перейти в режим очікування.

Алгоритм Fuzzy Auto Mode аналізує три ключові параметри: температуру всередині приміщення, температуру зовнішнього повітря та рівень вологості. На основі цих даних контролер вибирає найбільш енергоефективний режим роботи та оптимальні налаштування повітряного потоку, мінімізуючи участь користувача у процесі регулювання.

Глава 7. Інженерні параметри монтажу та експлуатації

Установка Mitsubishi Heavy SRK60ZSX-WB вимагає строгого дотримання гідравлічних лімітів, передбачених виробником. Максимальна довжина фреонової магістралі становить 30 метрів, а перепад висот між внутрішнім та зовнішнім блоками не повинен перевищувати 20 метрів. Ці параметри критичні для забезпечення повернення олії в компресор та запобігання гідравлічному удару.

Діаметри труб: рідинна лінія - 6.35 мм (1/4"), газова лінія - 12.7 мм (1/2"). Електроживлення підводиться до зовнішнього блоку, номінальний струм захисту автоматичного вимикача – 16 Ампер. Важливо враховувати, що при довжині траси понад 15 метрів потрібно додаткове заправлення холодоагенту з розрахунку 20 грамів на кожен погонний метр перевищення.

Глава 8. Надійність та матеріалознавство

Довговічність системи обумовлена якістю використовуваних матеріалів. Теплообмінник зовнішнього блоку захищений антикорозійним покриттям Blue Fin, яке перешкоджає окисленню алюмінієвих ребер в умовах агресивного міського середовища або прибережних зон із підвищеним вмістом солі у повітрі.

Внутрішня плата керування захищена шаром силіконового компаунду, що запобігає виходу електроніки з ладу через конденсат або попадання комах. Система самодіагностики постійно опитує 18 датчиків, що контролюють тиск, температуру та струми у ключових вузлах. У разі нештатної ситуації робота блокується з виведенням коду помилки (наприклад, E5, E36), що значно спрощує сервісне обслуговування та знижує ризик дорогого ремонту.

Глава 9. Акустичний комфорт та психоакустика

Шумові характеристики внутрішнього блоку SRK60ZSX-WB в режимі Ultra Low становлять лише 22 дБ(А). Це значення знаходиться на порозі чутності людського вуха у тихій кімнаті. Інженери домоглися цього як зниженням оборотів вентилятора, а й зміною форми лопатей (вони мають пилкоподібну кромку), що розбиває великі повітряні вихори більш дрібні, змінюючи спектр шуму в область низьких, менш дратівливих частот. Зовнішній блок також має функцію Silent Mode, яка знижує рівень шуму на 3-5 дБ(А) у нічний час за рахунок обмеження максимальних обертів компресора та вентилятора.

Глава 10. Оцінка обмежень та інженерний висновок

Незважаючи на високі технічні показники, вибір SRK60ZSX-WB пов'язаний із певними проектними обмеженнями. Габарити внутрішнього блоку (305 x 920 x 220 мм) потребують достатнього простору для забору повітря зверху. Вартість системи є суттєвим фактором, проте вона компенсується зниженням експлуатаційних витрат та високою залишковою вартістю обладнання.

Ця модель не є універсальним рішенням для екстремально низьких температур (гарантований обігрів до -20 ° C), але в рамках помірного клімату вона демонструє еталонну стабільність параметрів. Mitsubishi Heavy SRK60ZSX-WB — це раціональний вибір для об'єктів, де технічна досконалість та прогнозована надійність переважають над початковими інвестиційними витратами. Це інструмент створення клімату, створений за принципом «встановив та забув», що підтверджується високим показником напрацювання на відмову (MTBF) в індустрії HVAC.

Таким чином, SRK60ZSX-WB є збалансованою системою, де кожен ват спожитої енергії трансформується в максимальний термічний комфорт з мінімальним акустичним слідом. Інженерне опрацювання вузлів, від мікропроцесорної логіки до фізики повітряного потоку, робить цей кондиціонер одним із найбільш досконалих представників свого класу на поточний момент. Рішення про купівлю цієї моделі має базуватися на розумінні її технологічної переваги та готовності до професійного монтажу, який є запорукою реалізації закладеного виробником потенціалу.
