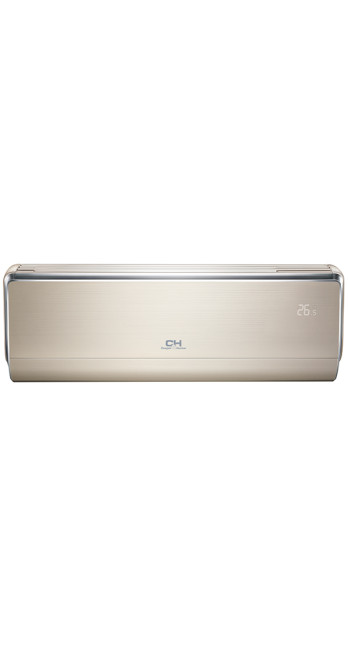

Опис Кондиціонер повітря Cooper&Hunter CHML-IW09VNK

Інженерна специфікація та аналіз внутрішнього блоку мульти-спліт системи Cooper&Hunter CHML-IW09VNK (Veritas)

Цей документ є фундаментальним технічним аналізом настінного внутрішнього блоку Cooper&Hunter моделі CHML-IW09VNK. Огляд розроблений для інженерів-проектувальників, монтажників та користувачів, що комплектують мульти-спліт систему для житлових приміщень. Важливо: Це обладнання є пасивним компонентом системи та не може працювати автономно без підключення до сумісного зовнішнього блоку серії Nordic Multi Light (CHML-U).

1. Архітектурна класифікація та Призначення

Модель CHML-IW09VNK класифікується як настінний внутрішній блок інверторної мульти-спліт системи малого типорозміру. Індекс «09» вказує на номінальну холодопродуктивність 9000 BTU/h (2.6 кВт) та теплопродуктивність 2.8 кВт. Індекс VNK означає приналежність до серії Veritas , що забезпечує візуальну сумісність з іншими блоками цієї лінійки в рамках одного об'єкта.

Це найбільш популярний модуль в мульти-системах. Він спроектований спеціально для спалень, дитячих кімнат та особистих кабінетів площею 15–25 м². Інженерний пріоритет даної моделі – акустичний комфорт та точність підтримання температури у зонах відпочинку.

2. Інтеграція до екосистеми Nordic Multi Light

Блок функціонує як інтелектуальний датчик та розподільник повітря, керований центральним процесором зовнішнього блоку.

Протокол взаємодії

Зв'язок здійснюється за 4-жильним кабелем (L, N, S, Earth).

1. Термометрія: Високоточні термістори вимірюють температуру повітря на вході (Return Air) та температуру кипіння фреону у випарнику.

2. Зворотній зв'язок: Дані передаються на зовнішній блок із частотою кілька секунд. На їх основі контролер зовнішнього блоку відкриває електронний розширювальний вентиль (EEV) даного контуру, дозуючи подачу холодоагенту з точністю до грама.

3. Синхронізація: Якщо блок вимкнено користувачем, EEV закривається повністю, виключаючи циркуляцію фреону та шум у вимкненому пристрої, навіть якщо сусідні кімнати активно охолоджуються.

3. Аеродинаміка та Акустичний комфорт

Для спальних приміщень рівень шуму є критичним параметром життя.

Вентиляторна група

У моделі 09-го типорозміру використовується компактна, але ефективна крильчатка.

• Шум: У режимі Sleep рівень звукового тиску знижується до 23 дБ(А) . Це тихіше шепоту людини (25 дБ) і порівняно з шумом фону в тихій бібліотеці. Такий показник досягається за рахунок зниження оборотів двигуна та особливої форми лопатей, які мінімізують турбулентність.

• Витрата повітря: До 500 м³/година в режимі Turbo. Це дозволяє швидко охолодити кімнату перед сном, після чого система перетворюється на безшумний режим підтримки.

Інтелектуальний сон

Програма Sleep Mode не просто знижує швидкість вентилятора. Вона автоматично коригує цільову температуру на 1-2 градуси протягом ночі (підвищує при охолодженні, знижує при обігріві), підлаштовуючись під уповільнення метаболізму сплячої людини та запобігаючи переохолодженню.

4. Система очищення та гігієна: CH 7-SKY

Чистота повітря у спальні безпосередньо впливає на якість сну та здоров'я.

CH 7-SKY + Ionizer

Комплекс із 7 фільтрів (включаючи антибактеріальні та противірусні шари) працює спільно з генератором холодної плазми.

• Функція: Плазма насичує повітря активними іонами, які пов'язують пил та деактивують біологічні забруднювачі.

• Обслуговування: Сітки попереднього очищення легко знімаються для промивання. Це рекомендується робити раз на 2 тижні.

Самоочищення (X-Fan)

Після вимкнення кондиціонера вентилятор продовжує працювати на низьких обертах протягом 10-15 хвилин, осушуючи теплообмінник. Це запобігає розвитку цвілі та появі затхлого запаху («ефект мокрої ганчірки»).

5. Управління та Smart-функції

Модель повністю готова до інтеграції до «Розумного дому».

Wi-Fi управління

Вбудований модуль дозволяє:

• Дистанційний старт: Охолодити дитячу до повернення дитини зі школи.

• Графіки: Налаштувати автоматичне вимкнення вранці та увімкнення ввечері.

• Вимкнення індикації: Функція LIGHT дозволяє повністю погасити дисплей на внутрішньому блоці, щоб світло цифр не заважало спати.

I-Feel

При активації цієї функції кондиціонер орієнтується на температурний датчик у пульті дистанційного керування. Якщо покласти пульт на тумбочку, комфортна температура буде забезпечена саме в зоні ліжка, а не під стелею.

6. Технічні вимоги до монтажу

Фреонові магістралі

• Рідина: 1/4" (6.35 мм).

• Газ: 3/8" (9.52 мм).

• Сумісність: Це стандартні діаметри для побутових спліт-систем малої потужності. Вони збігаються з портами більшості зовнішніх блоків CHML-U (на 2, 3, 4 та 5 портів), тому перехідники зазвичай не потрібні.

Дренаж

Необхідне відведення конденсату самопливом або через дренажний насос (якщо траса йде вгору).

7. Резюме

Внутрішній блок Cooper&Hunter CHML-IW09VNK – це еталонний компонент для спалень та дитячих кімнат.

Аргументи «ЗА»:

• Тиша: 23 дБ – ідеальний для сну.

• Розмір: Компактний корпус, який не захаращує стіну.

• Гігієна: CH 7-SKY та плазма для чистого повітря.

• Управління: Wi-Fi та нічний режим дисплея.

Вердикт: Найкращий вибір для комплектації житлових зон (спальні, дитячі) у складі мульти-спліт системи Cooper&Hunter.
