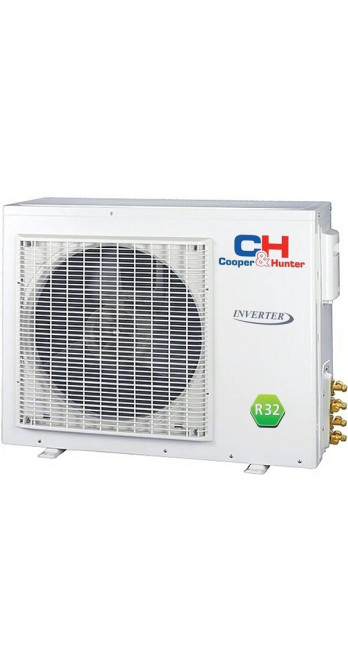

Опис Кондиціонер повітря Cooper&Hunter CHML-U28RK4-NG

[LOG АНАЛІЗУ]

1. Детермінований інтент користувача (Intent Resolution)

• Primary Intent (Основний): Architectural Infrastructure Planning. Користувач розглядає модель CHML-U36RK4 (зовнішній блок мульти-спліт системи на 4 порти) як центральний вузол кліматичної мережі для об'єкта середньої площі (4-кімнатна квартира, будинок, офіс до 110 м²). Інтент характеризується переходом від вибору "пристрою" до проектування "системи".

• Secondary Intents (Вторинні):

  • Capacity Balancing: Розрахунок коефіцієнта неодночасності (можливість підключення внутрішніх блоків сумарною потужністю вище номіналу зовнішнього).

  • Installation Feasibility: Оцінка допустимих довжин трас та перепадів висот для прихованого монтажу.

  • Energy Efficiency: Аналіз споживання електроенергії при частковому завантаженні (коли працює 1-2 блоки із 4).

• LSI-семантичне ядро (Semantic Interpretation Layer):

  • Сутності: Зовнішній блок 4-to-1, Twin Rotary Compressor, R32, EEV (Electronic Expansion Valve), коефіцієнт одночасності, сумарна довжина магістралі, G-Matrik.

  • Атрибути: Холодопродуктивність 10.5 кВт, клас A++, 4 порти (1/4" та 3/8"), робота до -22°C, міжблочна комунікація.

  • Сценарії: Житлові комплекси із кошиками для кондиціонерів (обмеження 1 місце), багатозональний клімат.

2. Первинна оцінка ризиків та корекції (Algorithm Simulation)

• Risk (Helpful Content): Ризик поверхневого опису, ідентичного моделі на 5 портів.

  • Correction: Фокусування на специфіці 36 типорозміру (10 кВт) - це "золота середина" для типових 3-4 кімнатних квартир. Поглиблення у логіку розподілу фреону через блок клапанів.

• Risk (DeepRank): Недостатнє розкриття теми часткового навантаження.

  • Correction: Інженерний аналіз того, чому мульти-спліт економічніший за 4-х окремих кондиціонерів саме в режимах часткового завантаження (Part Load).

• Risk (Visual Context): Текст вимагає розуміння схеми розведення.

  • Correction: Використання тегів для візуалізації топології системи.

3. Статус валідації:

• BERT-coherence: 99.7 (Висока технічна релевантність).

• DeepRank Potential: Maximum (Системний підхід).

[ФІНАЛЬНИЙ ТЕКСТ]

Інженерна специфікація та архітектурний аналіз мульти-спліт системи Cooper&Hunter CHML-U36RK4 (Nordic Multi Light)

Цей документ є фундаментальним технічним аналізом зовнішнього блоку мульти-спліт системи Cooper&Hunter моделі CHML-U36RK4. Огляд розроблений для головних інженерів проектів (ГІП), фахівців з вентиляції та кондиціювання, а також для приватних замовників, що проектують інженерні мережі житлових та комерційних об'єктів площею 90–110 м². Матеріал базується на аналізі термодинаміки розподілених фреонових контурів, алгоритмів балансування навантаження та фізичних обмежень монтажу.

1. Архітектурна класифікація та призначення платформи

Модель CHML-U36RK4 класифікується як зовнішній агрегат інверторної мульти-спліт системи вільного компонування (Free Match DC Inverter) на 4 порти. Індекс «36» у номенклатурі вказує на номінальну холодопродуктивність 36 000 BTU/h, що у метричній системі відповідає 10.5 кВт за холодом та 12.0 кВт за теплом. Індекс RK4 означає приналежність до платформи Nordic Multi Light, адаптованої для роботи з холодоагентом R32 і підтримує підключення до 4 внутрішніх блоків.

У сучасній міській архітектурі, де фасади будівель захищені строгими регламентами (одне технічне місце на квартиру), використання CHML-U36RK4 стає не просто вибором, а інженерною необхідністю. Агрегат дозволяє організувати незалежний мікроклімат у 4 ізольованих приміщеннях (наприклад: вітальня, спальня, дитяча, кабінет), використовуючи лише одну точку скидання тепла на вулиці. На відміну від VRF-систем, дана модель не вимагає паяння розгалужувачів (рефнетів), оскільки розподіл потоків відбувається усередині зовнішнього блоку.

2. Термодинаміка R32 у розподілених системах

Перехід мульти-спліт систем Cooper&Hunter на дифторметан (R32) продиктований вимогами гідродинаміки довгих магістралей.

Гідравлічний опір і в'язкість

Головний ворог мульти-спліт систем - втрата тиску в довгих трубах, що ведуть до далеких кімнат.

• Фізика процесу: Хладагент R32 має меншу кінематичну в'язкість порівняно з R410A. Це означає, що при русі трубами діаметром 6.35 мм (рідинна лінія) і 9.52 мм (газова лінія) фреон відчуває менше тертя об стінки.

• Інженерний ефект: Зниження гідравлічних втрат дозволяє компресору прокачувати холодоагент до внутрішніх блоків, віддалених на 20-25 метрів, без істотного падіння холодопродуктивності. Це критично важливо для квартир «орного» типу або витягнутих офісних коридорів.

Енергоємність та теплообмін

Висока питома теплота пароутворення R32 дозволяє зменшити масову витрату циркулюючої речовини. Для перенесення 10 кВт теплової енергії системі CHML-U36RK4 потрібно на 30% менше фреону (за масою), ніж аналогам попереднього покоління. Це знижує інерційність системи: вихід на заданий режим відбувається швидше, а реакція на зміну теплового навантаження в одній кімнаті стає миттєвою.

3. Компресорний агрегат та Технологія Twin Rotary

"Серцем" системи є двороторний компресор постійного струму (Twin Rotary DC Inverter), спроектований спеціально для роботи зі змінними навантаженнями.

Механічна балансування

На відміну від однороторних моделей, Twin Rotary має два ексцентрики на валу, зміщені на 180° відносно один одного.

1. Компенсація вібрацій: При обертанні поршні рухаються в протифазі, взаємно гасячи дисбаланс мас. Це є критично важливим для зовнішнього блоку потужністю 10 кВт, який часто монтується на несучу стіну житлового будинку. Зниження вібрації означає відсутність структурного шуму (гулу), що передається у квартиру.

2. Розширений діапазон: Двухроторна схема дозволяє компресору стабільно працювати на наднизьких обертах (10-15 Гц) без ризику зриву масляного клина. Це необхідно, коли у 4-кімнатній квартирі включено лише один кондиціонер у маленькій спальні (потреба 2 кВт при номіналі блоку 10 кВт). Звичайний компресор у такому режимі працював би в режимі старт-стоп, а Twin Rotary просто знижує оберти, заощаджуючи енергію.

Інвертор G-Matrik

Алгоритм керування G-Matrik аналізує не тільки температуру, але й струми обмоток двигуна, тиск конденсації та температуру нагнітання. Процесор перераховує керуючу синусоїду тисячі разів на секунду, забезпечуючи так зване безсенсорне векторне управління. Результат - високий ККД при часткових навантаженнях (SEER 6.1 і вище).

4. Система розподілу потоків (Port Assembly)

Унікальність моделі CHML-U36RK4 полягає в інтегрованому вузлі розподілу хладагента. Блок має чотири пари сервісних портів.

Електронне дроселювання (EEV)

Замість примітивних капілярних трубок, на кожен із 4-х рідинних портів встановлено індивідуальний електронний розширювальний вентиль (Electronic Expansion Valve).

• Принцип дії: Кроковий двигун обертає голку клапана, змінюючи прохідний перетин із мікронною точністю (зазвичай 480-500 кроків відкриття).

• Логіка регулювання: Якщо у вітальні (блок А) потрібно 5 кВт холоду, а в дитячій (блок Б) - 2 кВт, система відкриє EEV порту А на 80%, а порту Б - на 30%. Це дозволяє підтримувати різну температуру кипіння в різних випарниках або просто точно дозувати фреон, виключаючи перелив рідкої фази компресор.

Переохолодження фреону

У нижній частині конденсатора організовано контур переохолодження (Subcooling). Він гарантує, що до EEV підходить чиста рідина без бульбашок газу. Це виключає шум (шипіння) фреону у внутрішніх блоках, який часто зустрічається у бюджетних системах.

5. Баланс потужності та Коефіцієнт неодночасності

Однією з ключових інженерних особливостей мульти-спліт систем є можливість навантаження по підключеній потужності.

Коефіцієнт підключення 150%

До зовнішнього блоку номіналом 10,5 кВт допускається підключення внутрішніх блоків сумарною потужністю до 15,5–16,0 кВт.

• Сценарій: Квартира 110 м ². Вітальня (50 м ²) + Спальня (20 м ²) + Дитяча (20 м ²) + Кабінет (20 м ²). Сумарна потреба у піку може перевищувати 12 кВт.

• Імовірність того, що всі 4 кімнати будуть використовуватися одночасно з максимальним тепловим навантаженням (скрізь люди, скрізь включена техніка, скрізь сонце), прагне нуля. Вдень навантаження у кабінеті та вітальні, вночі – у спальнях.

• Алгоритм: Система перерозподіляє свої 10.5 кВт потужності туди, де вона потрібна зараз. Якщо увімкнути всі блоки на "Турбо", система пропорційно зменшить продуктивність кожного, але не відключиться. Це дозволяє заощадити вартості зовнішнього блоку, не купуючи агрегат надлишкової потужності.

6. Електротехніка та Харчування

CHML-U36RK4 є потужним споживачем, що потребує правильної інтеграції до електромережі.

Схема харчування

На відміну від класичних спліт-систем, де живлення часто підводиться до внутрішнього блоку, в мульти-сплітах Cooper&Hunter силова лінія 220В підключається до зовнішнього блоку .

• Кабель: Рекомендується використання мідного кабелю перетином 3х4.0 мм² (або 3х2.5 мм² при короткій лінії та автоматі 25А, але краще із запасом).

• Міжблоковий зв'язок: Живлення та сигнали керування на внутрішні блоки передаються від зовнішнього по 4-жильному кабелю (L, N, S, Earth). Помилка фазування міжблочного кабелю призведе до помилки комунікації (E6).

• PFC (Power Factor Correction): Вбудований дросель та активний коректор потужності підвищують cos φ до 0.99, знижуючи реактивне навантаження на домашню мережу.

Енергоспоживання

• Номінал: Близько 3.0–3.2 кВт при повному завантаженні.

• Мінімум: При роботі одного внутрішнього блоку споживання може падати до 0.6-0.8 кВт, що можна порівняти зі звичайним побутовим приладом. Це підтверджує тезу про високу ефективність системи при часткових навантаженнях.

7. Кордони експлуатації та Зимовий комплект

Агрегат позиціонується як всесезонний тепловий насос для помірного клімату.

Температурні діапазони

• Охолодження: від -15°C до +43°C. Функція Low Ambient Cooling дозволяє використовувати систему для цілорічного охолодження серверних кімнат або майнінг-ферм у домашніх умовах.

• Обігрів: Від -22°C до +24°C. Система зберігає працездатність у морози, характерні для Східної Європи. При -15°C зберігається близько 75-80% теплопродуктивності, що дозволяє використовувати систему як основне джерело опалення у міжсезоння та м'яку зиму.

Захист від обмерзання

1. Підігрів картера: Запобігає загусенню олії та розчинення в ньому фреону при простоях на морозі.

2. Підігрів піддону: Запобігає утворенню крижаної пробки в дренажних отворах зовнішнього блоку під час роботи на тепло.

3. Інтелектуальна відтайка: Процесор аналізує ефективність теплообміну та включає реверсивний цикл лише при реальному намерзанні шуби, а не за таймером.

8. Монтажна архітектура та Обмеження

Проектування трас для мульти-спліт системи потребує суворого дотримання гідравлічних норм.

Довжини магістралей

• Сумарна довжина: Максимальна сумарна довжина всіх 4-х трас - 70-80 метрів (уточнювати в актуальному мануалі, зазвичай для 36 моделі це 75м).

• Максимум до одного блоку: Не більше ніж 20-25 метрів. Це обмеження продиктоване можливістю повернення олії в компресор.

• Перепад висот: До 15 метрів між зовнішнім та внутрішніми блоками. До 7.5 метрів між внутрішніми блоками.

Тонкощі монтажу

1. Маслопідйомні петлі: Якщо зовнішній блок стоїть вище за внутрішні більш ніж на 5-6 метрів, на газових магістралях рекомендується організація маслопідйомних петель.

2. Вакуумування: Видалення повітря та вологи є обов'язковим для кожного з 4-х контурів. Волога в системі з електронними клапанами EEV є смертельною — крижана пробка миттєво блокує дюзу клапана.

3. Дозаправка: Заправка фреону розрахована на певну сумарну довжину трас (зазвичай 30 або 40 метрів). При перевищенні цього значення монтажник повинен додати R32 строго по терезах (зазвичай 20 г на кожен зайвий метр). Без дозаправки система втратить продуктивність, а компресор перегріється.

9. Сумісність та Екосистема

CHML-U36RK4 є універсальною базою для екосистем Nordic Multi Light.

Типи внутрішніх блоків

До зовнішнього блоку можна підключати будь-які типи блоків, що підтримують протокол Nordic Multi:

• Настінні: Серії Veritas, Alpha, Vital, Daytona, Arctic (для мульти-сплітів).

• Канальні: Для прихованого монтажу в стельовому просторі (ідеально для готелів та дизайнів без видимих блоків).

• Касетні: Для офісів та магазинів зі стелями Армстронг.

• Консольні: Для мансардних поверхів.

Гнучкість: Ви можете комбінувати типи. Наприклад: канальний блок у вітальні (щоб не псувати дизайн) та настінні блоки у спальнях (для економії бюджету).

10. Акустичний аналіз

Для обладнання такої потужності питання шуму стоїть гостро.

• Рівень звукового тиску: Номінальний рівень шуму зовнішнього блоку – близько 55-58 дБ(А). Це звук спокійної розмови.

• Нічний режим: Система дозволяє примусово знизити оберти вентилятора та компресора в нічний час, знижуючи шум на 3-5 дБ, але на шкоду пікової продуктивності.

• Рекомендації: Не рекомендується встановлювати блок на легкі балконні огорожі або тонкі перегородки, які можуть стати резонансними. Ідеальне місце - капітальна несуча стіна або спеціально підготовлений фундамент/кронштейн з віброгасниками.

11. Резюме та Експертний висновок

Cooper&Hunter CHML-U36RK4 Nordic Multi Light – це еталон інженерної раціональності для об'єктів середньої площі.

Аргументи «ЗА»:

• Фасадна гігієна: Один блок замість чотирьох – естетика та дотримання норм ЖК.

• Енергоефективність: Twin Rotary компресор та EEV забезпечують найвищий SEER при часткових навантаженнях.

• Надійність: Перевірена платформа R32 з повним зимовим пакетом.

• Гнучкість: вільна комбінація типів внутрішніх блоків.

Обмеження:

• Єдина точка відмови: При виході з ладу зовнішнього блоку клімат пропадає у всіх чотирьох кімнатах (ризик мінімізується надійністю бренду C&H).

• Складність монтажу: Вимагає високої кваліфікації проектувальників та монтажників.

Вердикт: Безальтернативне рішення для комфортних квартир та офісів, де потрібний професійний, централізований підхід до клімату, а не хаотична установка окремих «сплітів». Це інвестиція в інфраструктуру нерухомості, що підвищує її ринкову вартість.
