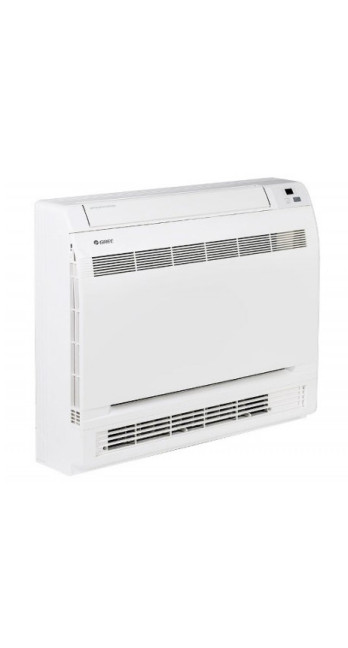

Кондиціонер повітря Gree GTH36K3HI/GUHN36NM3AO

Опис Кондиціонер повітря Gree GTH36K3HI/GUHN36NM3AO

Інженерний аналіз системи кондиціювання Gree GTH36K3HI/GUHN36NM3AO

Модель Gree GTH36K3HI/GUHN36NM3AO являє собою напівпромислову спліт-систему підлогово-стельового типу, що входить до лінійки U-Match. Дане обладнання спроектоване для забезпечення температурного режиму в приміщеннях площею від 85 до 105 квадратних метрів при стандартній висоті стель та середніх теплоприток. На відміну від побутових серій, архітектура цієї системи орієнтована на інтенсивну експлуатацію в комерційних умовах: офісних просторах, торгових залах, серверних кімнатах та підприємствах громадського харчування.

Технічна зв'язка складається з внутрішнього блоку GTH36K3HI та зовнішнього агрегату GUHN36NM3AO. Система функціонує на неінверторному принципі керування компресором (On/Off), що зумовлює специфіку її застосування та вимоги до електромережі. Основна перевага такої конфігурації полягає в конструктивній простоті та ремонтопридатності вузлів, що критично для об'єктів, де час простою обладнання безпосередньо корелює з фінансовими втратами.

Термодинамічні характеристики та продуктивність

Ефективність охолодження системи становить 10.0 кВт, у режимі обігріву – 11.0 кВт. Ці показники досягаються за рахунок використання озонобезпечного холодоагенту R410A та оптимізованої площі теплообміну. Номінальна споживана потужність у режимі охолодження становить близько 3.55 кВт, що відповідає класу енергоефективності EER 2.82. Незважаючи на те, що інверторні моделі можуть демонструвати вищі миттєві значення коефіцієнтів, дана модель зберігає стабільну продуктивність при високих навантаженнях, типових для комерційного сектора.

Конструкція внутрішнього блоку GTH36K3HI дозволяє розподіляти повітряний потік вздовж стелі (при монтажі під стелю) або вертикально вгору (при розміщенні підлоги). Це унеможливлює виникнення зон прямого переохолодження, реалізуючи ефект Коанда. Відцентрові вентилятори внутрішнього блоку забезпечують витрату повітря до 1600 кубометрів на годину. Така інтенсивність рециркуляції необхідна швидкого вирівнювання температурного градієнта в об'ємних приміщеннях.

Архітектура зовнішнього блоку та компресорна база

Зовнішній блок GUHN36NM3AO спроектований з урахуванням вимог до підвищеної зносостійкості. В його основі лежить ротаційний компресор виробництва заводу Landa (власний підрозділ Gree), адаптований до роботи в умовах нестабільної напруги. Трифазне підключення (380-415В, 50Гц) є важливим інженерним рішенням для моделі такої потужності. Воно дозволяє рівномірно розподілити навантаження по фазах, знизити пускові струми і зменшити перетин кабелю живлення в порівнянні з однофазними аналогами потужністю 36000 BTU.

Теплообмінник зовнішнього блоку захищений антикорозійним покриттям Blue Fin. Це полімерне напилення запобігає окисленню алюмінієвих ребер під впливом агресивного зовнішнього середовища (сольовий туман, кислотні опади, пил), що продовжує термін служби агрегату на 25-30% порівняно з незахищеними аналогами. Вентилятор зовнішнього блоку має збільшений діаметр та профільовані лопатки, що знижує турбулентність і, як наслідок, рівень звукового тиску при збереженні високого статичного тиску.

Системи захисту та автоматизації

Gree GTH36K3HI/GUHN36NM3AO оснащена комплексною системою моніторингу робочих параметрів. Вбудований фазовий монітор блокує запуск компресора при порушенні чергування фаз, обрив однієї з фаз або значному перекосі напруг. Це критично важлива функція для напівпромислового обладнання, що запобігає виходу з експлуатації дорогого компресора через проблеми в електромережі будівлі.

Система управління включає наступні функції захисту:

• Захист від високого та низького тиску в контурі холодоагенту.

• Датчик температури нагнітання компресора (запобігає перегріву олії).

• Захист від обмерзання внутрішнього випарника у режимі охолодження.

• Інтелектуальна система розморожування зовнішнього блоку (Defrost), яка активується тільки при реальному утворенні інею, а не за таймером, що економить електроенергію.

Управління здійснюється за допомогою провідного настінного пульта (входить до стандартної комплектації) або інфрачервоного дистанційного пульта. Дротовий пульт кращий для громадських місць, так як він виключає втрату пристрою управління і дозволяє інтегрувати систему в централізовану схему управління будівлею.

Монтажні специфікації та вимоги до встановлення

Проектування траси для моделі GTH36K3HI/GUHN36NM3AO вимагає дотримання суворих інженерних допусків. Максимальна довжина фреонопроводу може досягати 30 метрів, а перепад висот між внутрішнім та зовнішнім блоками – до 15 метрів. Ці параметри дозволяють розміщувати зовнішній блок на покрівлі або на технічному поверсі будівлі, зберігаючи естетику фасаду.

Діаметри мідних магістралей:

• Рідина лінія: 9.52 мм (3/8").

• Газова лінія: 15.88 мм (5/8").

При монтажі траси завдовжки більш стандартної (зазвичай 5-7 метрів) потрібна додаткова заправка холодоагенту з розрахунку 30-50 грамів на кожен погонний метр перевищення. Обов'язковою умовою є вакуумування контуру двоступінчастим насосом для видалення вологи і домішок, що не конденсуються, що критично для довговічності масла в компресорі R410A.

Дренажна система внутрішнього блоку може бути реалізована самопливом або за допомогою опціонального дренажного насоса. Конструкція піддону для збору конденсату виконана з високоякісного пластику з теплоізоляцією, що унеможливлює появу роси на корпусі блоку. При установці підлоги важливо забезпечити ухил дренажної трубки не менше 1% для безперешкодного відведення води.

Експлуатаційні обмеження та рекомендації

Покупцеві слід враховувати, що Gree GTH36K3HI/GUHN36NM3AO у стандартній комплектації має обмежений діапазон робочих температур зовнішнього повітря. У режимі охолодження система стабільно працює при температурі від +18°C до +43°C. Для роботи в режимі охолодження при негативних температурах (наприклад, для серверних) потрібне встановлення додаткового «зимового комплекту», що включає регулятор тиску конденсації та обігрів картера компресора.

У режимі обігріву система ефективна -7°C. При нижчих температурах відбувається суттєве падіння теплопродуктивності та коефіцієнта COP, що робить використання спліт-системи як основне джерело опалення економічно недоцільним. Однак для перехідного періоду (осінь/весна) використання даного кондиціонера на обігрів в 3-4 рази ефективніше за звичайні електричні конвектори.

Аналіз акустичного комфорту

Рівень шуму внутрішнього блоку GTH36K3HI варіюється в діапазоні 44-50 дБ(А), залежно від обраної швидкості вентилятора. Для приміщень площею 100 м ² ці показники є нормативними. У режимі максимальної продуктивності шум можна порівняти з тихою розмовою в офісі. Зовнішній блок GUHN36NM3AO генерує шум на рівні 60 дБ(А). При виборі місця встановлення зовнішнього блоку слід уникати близькості до вікон житлових приміщень або зон відпочинку, враховуючи потужний потік повітря, що викидається, і вібраційні характеристики трифазного агрегату.

Регламент технічного обслуговування

Для збереження гарантії та забезпечення проектного терміну служби (10-12 років) необхідно дотримуватись графіку регламентних робіт. В умовах комерційного використання рекомендується наступна періодичність:

1. Чищення фільтрів внутрішнього блоку: 1 раз на 2 тижні (силами користувача).

2. Перевірка дренажної системи: 1 раз на квартал.

3. Миття теплообмінника зовнішнього блоку: 1-2 рази на рік (перед початком сезону).

4. Перевірка тиску холодоагенту та протягування електричних з'єднань: щорічно.

5. Контроль робочих струмів: щорічно для раннього виявлення зношування підшипників вентилятора або обмоток компресора.

Економічна доцільність та вибір

Вибір моделі Gree GTH36K3HI/GUHN36NM3AO виправданий у сценаріях, де потрібне надійне охолодження великих площ при обмеженому бюджеті на закупівлю. Відсутність складної інверторної електроніки робить систему менш чутливою до різких стрибків напруги та спрощує діагностику. Вартість володіння (ТСО) даним обладнанням у довгостроковій перспективі залишається конкурентною за рахунок доступності запасних частин та широкої мережі сервісних центрів Gree.

Інженерна логіка нагадує, що цей кондиціонер є «робочим конем» для бізнесу. Він позбавлений надлишкових маркетингових функцій, таких як Wi-Fi управління в базовій версії або багатоступінчаста фільтрація з іонізацією, але натомість пропонує стабільність параметрів і високу холодопродуктивність.

Зведена таблиця ключових інженерних даних

Висновок

Грі GTH36K3HI/GUHN36NM3AO - це вивірене технічне рішення для комерційного сектора. Система поєднує в собі класичну холодильну схему із сучасними стандартами якості складання одного зі світових лідерів галузі. За умови кваліфікованого монтажу та дотримання регламенту обслуговування дана модель забезпечує стабільний мікроклімат в умовах інтенсивних теплових навантажень, характерних для сучасного бізнесу. Прийняття рішення про купівлю даної моделі має базуватися на точному розрахунку теплоприток та підтвердженої можливості підключення до трифазної мережі. Це інвестиція в інфраструктуру, орієнтована на функціональність, передбачуваність та довговічність.

Внутрішня архітектура блоків, продумана система захисту та універсальність монтажу роблять цей комплект еталоном у класі напівпромислових підлогово-стельових систем. На відміну від бюджетних аналогів Gree зберігає наступність компонентів, що гарантує наявність запасних частин навіть через 5-7 років після введення в експлуатацію. Це критичний фактор для систем життєзабезпечення бізнесу, де надійність є первинною по відношенню до дизайну.
