Інженерний аналіз кліматичної системи Mitsubishi Electric PCA-M71KA

1. Системна ідентифікація та призначення

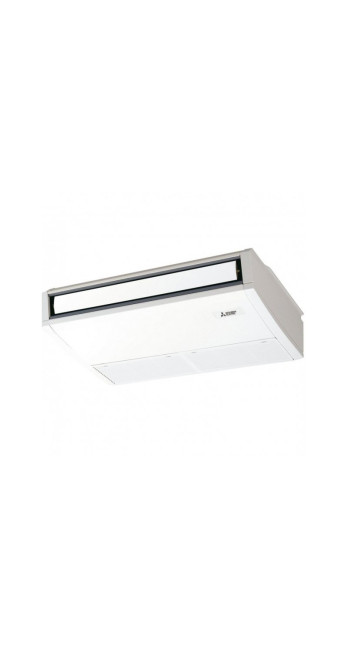

Модель Mitsubishi Electric PCA-M71KA є внутрішнім блоком стельового типу, що входить в напівпромислову серію Mr. Slim. Дане обладнання спроектоване для експлуатації в комерційних, адміністративних та технічних приміщеннях, де відсутня можливість прихованого монтажу (відсутні підвісні стелі) або потрібен спрямований далекобійний повітряний потік.

Система позиціонується виробником як рішення класу Heavy Duty для постійної експлуатації. Залежно від вибраного зовнішнього блоку (серії SUZ або PUZ), комплекс забезпечує номінальну холодопродуктивність 7.1 кВт, що відповідає покриттю теплового навантаження в приміщеннях площею від 55 до 75 квадратних метрів при стандартній висоті стель та середньої теплонапруженості.

Ключовою характеристикою архітектури PCA-M є відкритий спосіб встановлення під перекриттям. Це визначає аеродинамічний профіль пристрою: на відміну від касетних блоків, що розподіляють повітря на 360 градусів, модуль під стелю формує потужний плоскоструйний струмінь, що використовує ефект настилання (ефект Коанда) для рівномірного розподілу температури без створення зон локального переохолодження безпосередньо під пристроєм.

2. Технічна специфікація та термодинамічні параметри

Для ухвалення обґрунтованого рішення щодо впровадження обладнання необхідно розглянути базові інженерні метрики, очищені від маркетингових округлень.

Продуктивність та енергоефективність

Наведені дані базуються на зв'язці із зовнішнім блоком SUZ-KA71VA (Standard Inverter) за номінальних умов (температура всередині +27°C DB, зовні +35°C DB).

• Холодопродуктивність: Номінал - 7.1 кВт. Діапазон модуляції інвертора від 2.2 до 8.1 кВт. Це критично важливий параметр: нижній поріг у 2.2 кВт дозволяє системі працювати без старт-стопних циклів навіть за низького теплового навантаження (наприклад, у міжсезоння або вночі), що продовжує ресурс компресора.

• Теплопродуктивність: Номінал - 7.9 кВт. Діапазон: 2.0 – 10.2 квт. Високий запас тепла (до 10.2 кВт) забезпечує ефективність режиму обігріву як основне джерело тепла в регіонах з помірним кліматом.

• Енергоефективність (SEER/SCOP): Клас A+/A. Сезонний коефіцієнт енергоефективності (SEER) досягає значень 5.6-6.0 (залежно від зовнішнього блоку). Це означає, що за сезон охолодження система генерує в середньому 6 кВт морозу на 1 кВт витраченої електроенергії.

• Потужність: Номінал при охолодженні становить близько 2.0-2.3 кВт. Однак завдяки інверторному приводу в режимі підтримки температури споживання може знижуватися до 0.5-0.7 кВт.

Акустичні характеристики

Рівень шуму внутрішнього блоку PCA-M71KA варіюється в діапазоні 37-39-41-43 дБ(А) залежно від швидкості вентилятора.

Важливе уточнення для проектування: вказані значення – це рівень звукового тиску , виміряний у безлунній камері на відстані 1 метр. У реальному приміщенні з твердими поверхнями, що відбивають (бетон, скло) сприйманий шум буде вище на 2-3 дБ. Тим не менш, для обладнання потужністю 7 кВт показник у 37 дБ є одним із найнижчих у класі, що дозволяє використовувати установку у торгових залах та офісах open-space без створення акустичного дискомфорту для персоналу.

3. Аеродинаміка та керування повітряним потоком

Інженерною особливістю PCA-M серії є система управління повітряним потоком, адаптована для приміщень з високими стелями.

Режим High Ceiling: Конструктив вентилятора та жалюзі дозволяє перемикати параметри статичного тиску для роботи в приміщеннях з висотою стель до 4.2 метра. Стандартні побутові кондиціонери втрачають ефективність стратифікації повітря вже за 3 метри (тепле повітря накопичується вгорі, холодне падає вниз). PCA-M71KA забезпечує примусову конвекцію у всьому обсязі, пробиваючи "теплову подушку" під час роботи на обігрів та забезпечуючи рівномірне охолодження.

Автоматичне регулювання: Горизонтальне та вертикальне регулювання повітряних заслінок оснащене незалежними сервоприводами. Це дозволяє:

1. Направляти потік строго паралельно до стелі (режим охолодження), уникаючи прямого обдування людей.

2. Спрямовувати потік вертикально вниз (режим нагріву), забезпечуючи прогрівання зони підлоги.

3. Використовуйте режим "Swing" для перемішування повітряних мас.

4. Сумісність із зовнішніми блоками: Інженерний вибір

Внутрішній блок PCA-M71KA є універсальним модулем, що може працювати у складі різних термодинамічних контурів. Вибір зовнішнього блоку визначає підсумкові показники системи.

Варіант А: Standard Inverter (серія SUZ-KA/PUZ-M)

• Цільове призначення: Комерційні об'єкти із бюджетуванням CAPEX (капітальні витрати).

• Характеристики: Стандартний компресор, робота на охолодження до -15 ° C (з вітрозахисною панеллю), компактні розміри. Оптимально для магазинів, кафе та офісів.

• Обмеження Довжина траси до 30-50 метрів.

Варіант Б: Power Inverter (серія PUZ-ZM)

• Цільове призначення: Технологічне охолодження (серверні), об'єкти з високими вимогами до енергоефективності.

• Характеристики: Збільшений теплообмінник зовнішнього блоку, технологія Flash Injection (у деяких моделях), збереження номінальної теплопродуктивності за низьких температур. Робота на охолодження гарантована до нижчих температур. Довжина магістралі може досягати 100 метрів (перевіряється за датабуком конкретної моделі).

• Перевага: Зниження експлуатаційних витрат (OPEX) на 20-30% порівняно зі стандартом.

Варіант: Zubadan Inverter (серія PUZ-SHW)

• Цільове призначення: Опалення як єдина функція у холодних регіонах.

• Характеристики: Стабільна теплопродуктивність до -15 ° C, гарантована робота до -28 ° C. Для моделі PCA-M71KA ця зв'язка застосовується рідше, але технічно можлива за відповідних інтерфейсів.

5. Порівняльний аналіз: Mitsubishi Electric vs. Ринкові альтернативи

У сегменті напівпромислового клімату часто виникає питання порівняння японських A-брендів із виробниками середнього цінового сегмента (наприклад, Cooper&Hunter, Haier, Midea). Раціональний вибір потребує аналізу архітектурних відмінностей.

Контроль якості та елементна база: Mitsubishi Electric використовує компресори власного виробництва (технологія Poki-Poki Core у двигунах, термомеханічна фіксація магнітів), розроблені спеціально для циклів з R32. Багато конкурентів середньої ланки (включаючи популярні моделі C&H) використовують OEM-платформи (Gree або Midea), де уніфікація стоїть вище за індивідуальну оптимізацію під конкретну модель.

Плата управління та захист: Електроніка PCA-M71KA має лакове покриття для захисту від вологи та пилу, що критично для магазинів та складів. Схемотехніка інвертора Mitsubishi Electric (векторне управління PAM) забезпечує більш гладку синусоїду струму, мінімізуючи паразитні гармоніки та нагрівання обмоток двигуна. Це безпосередньо впливає термін служби устаткування (MTBF — Mean Time Between Failures).

Доступність запчастин (Serviceability): Устаткування рівня Mitsubishi Electric підтримується складом запчастин протягом 10-15 років після зняття моделі з виробництва. OEM-бренди часто змінюють модельний ряд кожні 2-3 роки без зворотної сумісності компонентів, що робить ремонт 5-річного кондиціонера економічно недоцільним або неможливим.

6. Сценарії застосування: Офіс vs Серверна

Розуміння сценарію експлуатації є критично важливим для коректного налаштування системи.

Сценарій 1: Серверна кімната (Technical Cooling) Модель PCA-M71KA де-факто є стандартом для невеликих серверних.

• Ключова функція: Ротація та резервування. При підключенні пульта PAR-41MAA та використанні інтерфейсу (опціонально) можлива реалізація схеми N+1.

  • Автоматична зміна працюючого блоку кожен заданий годинник для вирівнювання ресурсу.

  • Автоматичне увімкнення резервного блоку при перевищенні температури (аварія основного).

  • Функція авторестарту з відновленням останніх налаштувань після збою живлення – вшита у ПЗУ, не потребує батарейок.

Сценарій 2: Ресторанна кухня (High Heat Load)

• Корпус з високоякісного пластику з мінімальною адгезією жирів (порівняно з пористими пластиками бюджетних моделей).

• Фільтрація: Штатний фільтр є маслоуловлюючим (до певної міри), але для професійних кухонь рекомендується встановлення додаткових жироуловлювачів перед повітрозабором, щоб не забити випарник. PCA-M дозволяє легкий доступ до фільтрів знизу.

Сценарій 3: Торговий зал (Retail)

• Можливість підключення датчика "I-SEE" (опція). Сенсор сканує об'єм приміщення, визначаючи температурні плями та присутність людей, коригуючи напрямок потоку, щоб не дмухати на касирів чи відвідувачів, при цьому охолоджуючи "гарячі зони" (наприклад, у холодильних вітрин із компресорами назовні).

7. Монтажні вимоги та обмеження

Інтеграція PCA-M71KA потребує суворого дотримання інженерних регламентів. Порушення цих норм є основною причиною відмов, які не покриваються гарантією.

1. Дренажна система: У базовій комплектації PCA-M71KA не завжди оснащений вбудованим дренажним насосом (залежить від конкретної підставки, часто це опція). При гравітаційному відведенні конденсату необхідно забезпечити ухил не менше ніж 1 см на 1 метр траси. Якщо ухил неможливий, потрібно встановити опціональний насос (PAC-SJ84DM-E), що забезпечує підйом конденсату. Ігнорування цього факту на етапі проектування призводить до протікання.

2. Електрична комутація: Живлення у напівпромислових серіях Mr. Slim найчастіше подається на зовнішній блок. Внутрішній блок отримує живлення та сигнал керування від зовнішнього по 4-жильному кабелю (S1, S2, S3, Earth). Помилка підключення фази на сигнальну жилу S3 гарантовано виводить з ладу плату керування. Перетин кабелю повинен відповідати потужності та довжині траси (мінімум 1.5 мм², рекомендований 2.5 мм² для довгих трас, щоб уникнути падіння напруги).

3. Заправка холодоагентом: Зовнішні блоки заправлені фреоном R32 на певну довжину траси (зазвичай до 30 метрів уточнювати в мануалі). При перевищенні цієї довжини потрібна дозаправка по вагах з розрахунку г/м. Дозаправка «по тиску» для інверторних систем R32 неприпустима і веде до втрати енергоефективності та ризиків гідроудару.

4. Вакуумування: Використання R32 (дифторметан) потребує особливо ретельного вакуумування контуру для видалення вологи та повітря. Олія, що використовується з R32 (синтетична ефірна), гігроскопічна. Волога в контурі призводить до гідролізу олії та кислотної корозії компресора зсередини.

8. Екологічний профіль та Хладагент R32

Перехід Mitsubishi Electric на холодоагент R32 у серії PCA-M продиктований не лише екологічними директивами (F-Gas regulations), а й термодинамічною доцільністю.

• Висока питома холодопродуктивність: R32 переносить більше теплової енергії на одиницю маси, ніж R410A. Це дозволяє використовувати теплообмінники меншого об'єму за тієї ж потужності і трубки меншого діаметра.

• Зниження в'язкості: Найменший опір під час руху магістралі підвищує загальний ККД системи на 5-9%.

• Однокомпонентність: R32 – це чиста речовина, а не суміш. Це спрощує дозаправку: у разі витоку не потрібно евакуювати весь фреон і заправляти заново (як із R410A, де можливе розбалансування суміші), можна просто дозаправити систему.

• Безпека: R32 відноситься до класу A2L (слабогорючі). Для моделі потужністю 7 кВт об'єм заправки невеликий, що робить його безпечним для використання у звичайних комерційних приміщеннях без додаткових складних систем пожежогасіння, які потрібні для промислових обсягів.

9. Управління та інтеграція (BMS)

Кондиціонер PCA-M71KA не комплектується пультом керування за умовчанням, надаючи вибір інженеру.

• PAR-41MAA (Wired Remote): Повнофункціональний дротовий пульт. Обов'язковий для сервісної діагностики (виведення кодів помилок, історії несправностей, перевірка параметрів датчиків у реальному часі). Дозволяє налаштовувати тижневий таймер з точністю до хвилин та обмежувати діапазон температур (актуально для готелів та офісів, щоб користувачі не ставили +16°C).

• Wi-Fi інтерфейс (MAC-587IF-E): Дозволяє інтегрувати кондиціонер у хмарну систему MELCloud. Управління через смартфон, віддалений моніторинг аварій, інтеграція з голосовими помічниками. Важливо для віддаленого адміністрування об'єктів.

• Інтерфейси для Розумного Дому: Можливе підключення до шлюзів Modbus, KNX, BACnet для інтеграції в єдину систему управління будівлею (BMS). Це дозволяє централізовано керувати кліматом, синхронізувати роботу з вентиляцією та пожежною сигналізацією.

10. Розрахунок вартості володіння (TCO) та Висновок

При виборі комерційного кліматичного обладнання помилково орієнтуватись лише на ціну "коробки". Модель Mitsubishi Electric PCA-M71KA коштує дорожче за аналоги Cooper&Hunter або бюджетних китайських марок на 30-50%. Проте розрахунок TCO на горизонті 7-10 років демонструє іншу картину.

Чинники економії:

1. Енергоспоживання: Різниця у споживанні 20-30% дає суттєву економію на рахунках за електрику, особливо при цілорічній експлуатації (серверна, магазин). Окупність різниці в ціні досягається за 2-3 роки.

2. Відсутність простоїв: Для бізнесу поломка кондиціонера влітку означає втрату клієнтів або ризик перегріву обладнання. Надійність Mitsubishi Electric мінімізує ризики втраченої вигоди.

3. Залишкова вартість: Обладнання преміум-класу навіть у б/в стані має ліквідність, на відміну від бюджетних моделей.

Резюме: Mitsubishi Electric PCA-M71KA - це інженерно-вивірений інструмент для вирішення завдань кліматичного контролю в приміщеннях без підвісних стель. Це не "найкращий" кондиціонер у вакуумі, а найбільш раціональний вибір для сценаріїв, що потребують довговічності, точної підтримки параметрів та низького рівня шуму при відкритій установці. Вибір даної моделі виправданий для власників нерухомості та бізнесів, орієнтованих на довгострокову експлуатацію, де вартість відмови обладнання вища, ніж разова економія на закупівлі.

Система вимагає професійного проектування та монтажу сертифікованими фахівцями. Спроба заощадити на якісному монтажі (вальцювання, вакуумування, дренаж) нівелює всі технологічні переваги пристрою та призведе до передчасного виходу з ладу.
