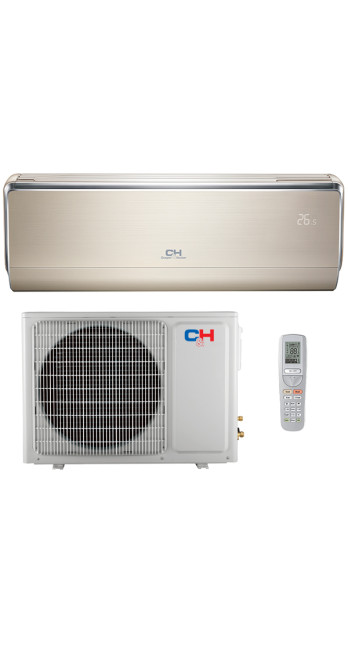

Опис Кондиціонер повітря Cooper&Hunter CH-S09FTXHV-B-NG

Інженерний аналіз та специфікація кліматичної системи Cooper&Hunter CH-S09FTXHV-B-NG (Серія VIP Inverter)

1. Системна ідентифікація та призначення

Модель Cooper&Hunter CH-S09FTXHV-B-NG є побутовою спліт-системою настінного типу, спроектованою на базі технології двоступеневого інверторного стиску. У класифікації кліматичного обладнання цей пристрій відноситься до класу теплових насосів «повітря-повітря» з розширеним низькотемпературним діапазоном експлуатації.

Основна функціональна відмінність даної платформи від стандартних інверторних систем полягає у пріоритеті функції обігріву. Конструктивна архітектура оптимізована для збереження термодинамічної ефективності при екстремально низьких температурах зовнішнього повітря (до -30°C), що дозволяє розглядати пристрій не як допоміжне, а як повноцінне джерело теплопостачання у кліматичних зонах Північної та Східної Європи.

Індекс «09» у номенклатурі вказує на номінальну холодопродуктивність 9000 BTU/h. Дана потужність інженерно обґрунтована для приміщень площею від 15 до 25 квадратних метрів при стандартній висоті стель (до 2.7 м) та нормативному коефіцієнті тепловтрат конструкцій, що захищають. Використання у приміщеннях більшої площі або з панорамним склінням потребує перерахунку теплового балансу.

2. Термодинамічна архітектура та компресорний блок

Ядром системи CH-S09FTXHV-B-NG є двоступінчастий роторний компресор (Two-stage Rotary Compressor). Це ключовий елемент, який забезпечує заявлені параметри енергоефективності (SEER 8.5/SCOP 5.1).

Принцип двоступеневого стиснення

На відміну від стандартних одноступінчастих схем, де стиск хладагента відбувається за один такт, дана модель реалізує двоетапний процес з проміжним упорскуванням пари хладагента (технологія EVI - Enhanced Vapor Injection).

1. Перший ступінь: Холодоагент стискається до проміжного тиску.

2. Інжекція: У камеру стиснення впорскується порція газоподібного холодоагенту, відібрана після конденсатора і пройшла через економайзер. Це знижує температуру нагнітання та збільшує масову витрату робочого тіла.

3. Другий ступінь: Суміш дотискається до робочого тиску конденсації.

Інженерне значення: Дана технологія усуває критичне падіння продуктивності за низьких температур на вулиці. При -20 ° C стандартний інвертор втрачає до 60% номінальної потужності. Двоступінчастий компресор Cooper&Hunter в аналогічних умовах зберігає більше 80% номіналу теплопродуктивності, знижуючи навантаження на механічні вузли та запобігаючи перегріву компресора.

Електронне регулювання потоку (EEV)

Система керування потоком холодоагенту реалізована через електронний розширювальний вентиль (EEV). Пристрій забезпечує дискретне регулювання прохідного перерізу, адаптуючи обсяг подачі фреону у випарник залежно від поточного теплового навантаження та перегріву парів. Це дозволяє системі працювати стабільно в діапазоні від 1 Гц частоти обертання компресора, виключаючи циклічні старт-стопи та температурні коливання, властиві капілярним системам дроселювання.

3. Аналіз експлуатаційних характеристик: Режим обігріву

Експлуатація у режимі теплового насоса є основним сценарієм використання моделі VIP Inverter. Технічні параметри підтверджують відповідність найвищому класу енергоефективності A+++.

Низькотемпературна межа

Заявлена виробником нижня межа становить -30°C. Слід розуміти фізику процесу: при досягненні цієї позначки коефіцієнт перетворення енергії (COP) знижується, наближаючись до значень 1.5–2.0, проте система продовжує генерувати більше теплової енергії, ніж споживає електричну. Ефективна зона експлуатації з максимальним ККД знаходиться в діапазоні від +7 до -15°C.

Інтелектуальна система розморожування

У моделі CH-S09FTXHV-B-NG алгоритм дефростації (відтавання зовнішнього блоку) побудований не так на таймері, але в аналізі температурних датчиків теплообмінника і труби нагнітання. Процес розморожування активується виключно при фіксації фактичного зледеніння ламелів, що знижує теплознімання. Це мінімізує періоди простою системи та запобігає паразитній витраті енергії на непотрібні цикли розморожування, що критично для підтримки стабільної температури в житловому приміщенні.

Підігрів піддону та картера

У базову комплектацію включено «зимовий комплект»:

• ТЕН підігріву картера компресора: Запобігає загусання олії при холодному пуску, забезпечуючи мастило пар, що труться, з перших секунд роботи.

• ТЕН підігріву піддону: Виключає утворення крижаної пробки у дренажному отворі зовнішнього блоку, гарантуючи вільне відведення конденсату при негативних температурах. Відсутність цього елемента у стандартних кондиціонерах призводить до руйнування теплообмінника льодом.

4. Енергетична ефективність та холодоагент R32

Система функціонує на дифторметані (R32). З інженерної точки зору перехід на R32 обґрунтований такими факторами:

1. Питома холодопродуктивність: R32 має більш високу ентальпію переходу, що дозволяє використовувати меншу масу заправки (на 30% менше за вагою порівняно з R410A) при тій же продуктивності.

2. В'язкість та щільність: Знижена в'язкість зменшує гідравлічні втрати у трубопроводах, підвищуючи загальний ККД циклу.

3. Теплопровідність: Вищий коефіцієнт теплопередачі дозволяє використовувати теплообмінники меншої площі або підвищувати ефективність поточних.

Показники ефективності (SCOP 5.1): Сезонний коефіцієнт продуктивності 5.1 означає, що за весь опалювальний сезон (усереднено згідно з кліматичною зоною Страсбурга/Гельсінкі) на 1 кВт витраченої електроенергії система генерує в середньому 5.1 кВт тепла. Це робить опалення цією системою економічно більш доцільним, ніж використання газових котлів (без урахування конденсаційних) та електричних конвекторів.

5. Аеродинаміка внутрішнього блоку та акустичні параметри

Внутрішній блок оснащений пластиковим корпусом і тангенціальним вентилятором збільшеного діаметра з оптимізованою геометрією лопатей.

Управління повітряним потоком

Система розподілу повітря реалізує технологію 3D Flow з повністю автоматизованим керуванням вертикальними та горизонтальними жалюзі з пульта ДУ. Важливою особливістю є можливість вибору 7 швидкостей обертання вентилятора.

• Мінімальна швидкість (Silent): Заявлений рівень звукового тиску 18 дБ(А). Насправді це значення перебуває в порозі чутності людського вуха за умов повної тиші (фоновий шум житлової кімнати зазвичай становить 20-25 дБ). Це дозволяє встановлювати блок у спальних приміщеннях.

• Максимальна швидкість (Turbo): Забезпечує форсований теплообмін для швидкого досягнення уставки, але супроводжується аеродинамічним шумом, що досягає 40-42 дБ(А), що є природним наслідком переміщення великих об'ємів повітря.

Система фільтрації

Модель використовує технологію холодної плазми (Cold Plasma). На відміну від пасивних фільтрів грубої очистки, даний модуль є активним генератором іонів. Принцип дії ґрунтується на руйнуванні білкової оболонки бактерій та вірусів, а також окисленні органічних сполук та запахів. Однак слід враховувати, що це допоміжна система гігієни повітря, яка не замінює повноцінну вентилюцію припливу або спеціалізовані очищувачі повітря типу HEPA за наявності високих вимог до чистоти (алергії).

6. Логіка управління та автоматизація

Електронна система управління побудована на базі мікропроцесора, який обробляє дані з мережі температурних датчиків.

Функція I-Feel

Стандартний алгоритм кондиціонера спирається на датчик температури повітря на вході у внутрішній блок (під стелею). У режимі обігріву це призводить до некоректної роботи: тепле повітря накопичується вгорі, і датчик «бачить» досягнення мети раніше ніж прогріється нижня зона (диван, ліжко). Активація функції I-Feel переносить точку контролю на датчик, вбудований у пульт дистанційного керування. Система коригує роботу компресора, орієнтуючись на температуру у зоні знаходження користувача (пульта). Для коректної роботи потрібна пряма видимість ІЧ-передавача або періодичний обмін даними.

Wi-Fi модуль

Інтегрований модуль Wi-Fi дозволяє інтегрувати пристрій у систему розумного будинку через програму. Ключова користь для користувача – можливість віддаленого передпускового включення (наприклад, прогрівання заміського будинку перед приїздом). Підтримується робота у діапазоні 2.4 ГГц.

7. Вимоги до монтажу та пусконалагодження

Довговічність та відповідність характеристик паспортним даним моделі CH-S09FTXHV-B-NG на 90% залежать від дотримання інженерного регламенту монтажу.

1. Вакуумування контуру: Строго обов'язково. Видалення неконденсованих домішок (повітря) та вологи критично для олії POE, що використовується з фреоном R32. Наявність вологи призводить до гідролізу олії та виходу компресора з ладу.

2. Довжина магістралі: Мінімальна довжина траси повинна становити не менше ніж 3 метри для гасіння вібрацій від зовнішнього блоку. Максимальна довжина – до 20 метрів (з дозаправкою фреону при перевищенні 5 метрів).

3. Перепад висот До 10 метрів. При перевищенні потрібне встановлення маслопідйомних петель, хоча для побутових систем це рідкісний сценарій.

4. Розміщення зовнішнього блоку: При використанні на обігрів обов'язково передбачити вільне відведення конденсату (об'єм якого може досягати 1-1.5 літри на годину). Неприпустиме встановлення на глухі лоджії без притоку повітря - це викличе температурне коротке замикання та зупинку помилково.

8. Обмеження та протипоказання (Honest Constraints)

У рамках стратегії прозорості () необхідно виділити сценарії, де застосування цієї моделі не є оптимальним:

• Мультизональне опалення: Один блок CH-S09FTXHV-B-NG ефективно обслуговує лише одне замкнуте приміщення. Відчинені двері не забезпечать рівномірного прогріву суміжних кімнат через відсутність конвективного перенесення тепла через дверні отвори.

• Основне опалення при Т < -30°C: У регіонах, де температури регулярно опускаються нижче -30°C, використання повітряного теплового насоса як єдиного джерела тепла є ризикованим. Потрібно резервне джерело (електроконвектор, піч).

• Серверні кімнати: Незважаючи на можливість роботи на охолодження до -18°C, для цілорічного серверного охолодження існують більш спеціалізовані (прецизійні) рішення, хоча дана модель може виступати як бюджетна альтернатива з установкою зимового комплекту для дренажу.

9. Порівняльний аналіз із альтернативами

При порівнянні з серією Arctic (молодша лінійка) або Veritas, серія VIP (FTXHV-B) виграє за рахунок двоступінчастого компресора та збільшеного теплообмінника.

• Arctic: Одноступеневий компресор. Ефективний до -25 ° C, але з великим падінням ККД.

• VIP: двоступеневий компресор. Більш висока ціна виправдовується тільки при регулярному використанні на обігрів у морози нижче від -15°C. Якщо завдання - опалення в міжсезоння (до -5 ° C), покупка VIP-серії економічно надмірна, достатньо серії Veritas або Alpha.

10. Резюме для ухвалення рішення

Кондиціонер Cooper&Hunter CH-S09FTXHV-B-NG є інженерно-складним продуктом, орієнтованим на конкретний профіль експлуатації.

Раціональний вибір цієї моделі виправданий, якщо:

1. Ви шукаєте альтернативу газовому або центральному опалюванню до 25 м².

2. Ви мешкаєте в кліматичній зоні з частими зимовими температурами від -15°C до -25°C.

3. Пріоритетом є енергоефективність (рахунки за електрику) та акустичний комфорт.

4. Вам потрібний пристрій із тривалим ресурсом роботи у жорстких умовах.

Модель не рекомендується, якщо:

1. Основне завдання – охолодження влітку (існують дешевші інвертори з SEER A++).

2. Бюджет купівлі пріоритетніший за експлуатаційні витрати (термін окупності різниці в ціні складе 3-4 роки).

3. Монтаж планується "своїми руками" або некваліфікованими бригадами (ризик втрати дорогого обладнання через помилки монтажу дуже високий).
