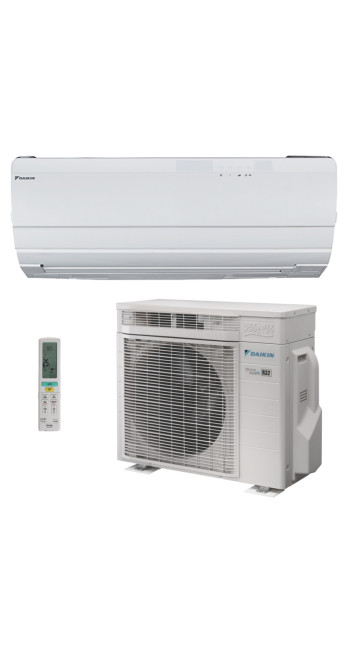

Опис Кондиціонер повітря Daikin FTXZ50N/RXZ50N

Інженерний аналіз та системна специфікація кліматичного комплексу Daikin FTXZ50N/RXZ50N (Ururu Sarara)

Модель Daikin FTXZ50N/RXZ50N є не просто побутовим приладом для охолодження повітря, а складною інженерною системою, що реалізує повний цикл підготовки мікроклімату за п'ятьма параметрами: температура, вологість, чистота, свіжість і розподіл потоків. У цьому документі розглядаються архітектурні особливості системи, її фізико-технічні характеристики та експлуатаційні обмеження, що визначають доцільність інтеграції цього рішення у житлові та робочі простори.

1. Термодинамічна ефективність та апаратна база

В основі системи лежить інверторна технологія керування потужністю компресора, оптимізована під роботу з холодоагентом R32. Використання дифторметану (R32) замість традиційного R410A дозволило знизити потенціал глобального потепління (GWP) на 68% та підвищити енергоефективність системи за рахунок більш високої теплопровідності та меншої в'язкості робочого тіла.

Показники сезонної ефективності

Система FTXZ50N демонструє граничні значення коефіцієнтів сезонної енергоефективності:

• SEER (охолодження): 8.60 (клас A+++).

• SCOP (нагрів): 5.50 (клас A+++).

Це означає, що за кожен витрачений кіловат електроенергії система генерує загалом 8.6 кВт холоду чи 5.5 кВт тепла. Досягнення таких показників стало можливим завдяки використанню перепроектованого теплообмінника зовнішнього блоку RXZ50N зі збільшеною площею теплозйомки та оптимізованим профілем ламелів.

2. Унікальна технологія контролю вологості: Ururu та Sarara

Ключовою відмінністю серії Ururu Sarara від стандартних спліт-систем є наявність контуру керування вологістю, який працює без необхідності підведення води до внутрішнього блоку або використання вбудованих резервуарів.

Зволоження Ururu (Humidification)

Процес зволоження ґрунтується на адсорбції вологи з атмосферного повітря зовнішнім блоком. У конструкції RXZ50N встановлений диск, що обертається з гігроскопічного матеріалу (цеоліту).

1. Зовнішнє повітря проходить через диск, який поглинає воду.

2. Вбудований нагрівач вивільняє накопичену вологу з пір диска.

3. Вентилятор подає зволожене повітря спеціальним армованим шлангом до внутрішнього блоку FTXZ50N.

Продуктивність зволоження складає до 450 мл/год, що достатньо підтримки цільових 40-60% відносної вологості в приміщеннях площею до 50 квадратних метрів навіть при негативних температурах зовнішнього повітря.

Осушення Sarara (Dehumidification)

На відміну від звичайного осушення, що призводить до переохолодження повітря, технологія Sarara використовує принцип повторного нагрівання. Надлишкова волога видаляється при проходженні через холодний теплообмінник, після чого повітря змішується з теплим потоком, повертаючись до приміщення із заданою температурою, але зниженим рівнем вологості. Це критично важливо для запобігання розвитку цвілі та забезпечення комфорту у перехідні періоди.

3. Архітектура системи очищення повітря та вентиляції

Модель FTXZ50N інтегрує в собі функції професійного очищувача повітря, використовуючи багатоступінчастий бар'єрний та електрофізичний методи фільтрації.

Стримерний розряд Flash Streamer

Ядром системи очищення є Flash Streamer. Він генерує високошвидкісні електрони, які стикаються з молекулами азоту та кисню, утворюючи активні радикали з потужним окисним потенціалом. Цей процес руйнує молекулярну структуру алергенів, вірусів, бактерій та неприємних запахів (формальдегіди, вихлопні гази).

Фільтраційний ланцюжок

1. Сітчастий фільтр попереднього очищення: затримує великі фракції пилу. Оснащений механізмом автоматичного самоочищення, який раз на добу видаляє накопичені забруднення у спеціальний контейнер, підтримуючи стабільну витрату повітря.

2. Титано-апатитовий фотокаталітичний фільтр: абсорбує мікрочастинки та нейтралізує органічні сполуки.

3. Пилоуловлюючий фільтр: фіналізує процес тонкого очищення.

Припливна вентиляція

Система забезпечує подачу свіжого повітря об'ємом до 32 кубічних метрів за годину. Хоча цей обсяг не замінює повноцінну припливно-витяжну вентиляцію для великих груп людей, він достатній для компенсації дефіциту кисню в спальні або кабінеті при закритих вікнах, забезпечуючи при цьому фільтрацію та термічну підготовку потоку.

4. Динаміка повітряних потоків та сенсорний моніторинг

Ефективність кліматичного устаткування визначається як потужністю, а й тим, як підготовлене повітря розподіляється обсягом приміщення.

Ефект Коанда

Конструкція жалюзі внутрішнього блоку спроектована таким чином, щоб використовувати ефект Коанда — властивість струменя прилипати до поверхні. У режимі охолодження потік прямує вздовж стелі, за винятком виникнення протягів у зоні перебування людей. У режимі нагрівання потік направляється вертикально вниз, забезпечуючи швидке прогрівання нижньої зони приміщення та вирівнювання температурного градієнта.

3-зонний датчик Intelligent Eye

Інфрачервоний датчик присутності сканує приміщення у трьох напрямках. Логіка управління реалізує два сценарії:

• Локальне управління: відхилення повітряного потоку від людей для запобігання дискомфорту або направлення на них (на вибір користувача).

• Енергозбереження: за відсутності людей протягом 20 хвилин система переходить в економічний режим, знижуючи частоту обертання компресора.

5. Інтелектуальне управління та експлуатаційна надійність

Система управління Daikin FTXZ50N базується на алгоритмах нечіткої логіки (Fuzzy Logic), які безперервно аналізують дані від внутрішніх та зовнішніх термодатчиків, гігрометрів та датчиків тиску.

Управління та інтеграція

• Пульт ДК: інформативний інтерфейс із відображенням поточного рівня споживання енергії та параметрів вологості.

• Online Controller (опція): можливість керування через мобільний додаток та інтеграцію до системи «розумного будинку» за протоколами Wi-Fi.

• Самодіагностика: мікропроцесор постійно відстежує параметри роботи холодильного контуру, виявляючи виток холодоагенту або відхилення в роботі вентиляторів на ранніх стадіях.

Надійність зовнішнього блоку

Корпус зовнішнього блоку RXZ50N має спеціальне антикорозійне покриття (Gold Lux), що захищає теплообмінник від впливу агресивних середовищ (сольовий туман у прибережних зонах, кислотні опади у промислових містах). Діапазон робочих температур розширено:

• Охолодження: від -10 до +43°C.

• Нагрівання: від -20°C до +18°C.

6. Технічні вимоги до інсталяції

Проектування установки Daikin Ururu Sarara вимагає врахування специфічних конструктивних особливостей, що відрізняють її від стандартних спліт-систем.

1. Волога магістраль: крім стандартних фреонових трубок та міжблочного кабелю, необхідно прокласти гнучкий армований шланг діаметром близько 35 мм для подачі зволоженого повітря. Це вимагає буріння отвору у стіні більшого діаметра (не менше 65-70 мм).

2. Обмеження за довжиною: максимальна довжина траси становить 30 метрів, перепад висот – до 20 метрів. Важливо враховувати, що продуктивність зволоження лінійно знижується зі збільшенням довжини повітряного шланга через втрати тиску.

3. Електроживлення: рекомендується підводити окрему лінію живлення до зовнішнього блоку із встановленням автоматичного вимикача відповідного номіналу.

7. Економічний та функціональний аналіз володіння

Висока початкова вартість Daikin FTXZ50N/RXZ50N компенсується у довгостроковій перспективі за рахунок трьох ключових факторів.

Зниження операційних витрат

Завдяки класу енергоефективності A+++, витрати на електроенергію при цілорічній експлуатації будуть на 30-50% нижчими, ніж у інверторних систем середнього сегменту. У режимі теплового насоса система є більш вигідною альтернативою електричним конвекторам або центрального опалення міжсезоння.

Консолідація пристроїв

FTXZ50N замінює собою:

• Кондиціонер преміум-класу.

• Зволожувач повітря (відсутня ризик білого нальоту на меблі, оскільки випаровування відбувається на молекулярному рівні).

• Очисник повітря з HEPA та плазмовим очищенням.

• Бризер початкового рівня.

Ресурс та ліквідність

Термін служби систем Daikin за умови регулярного обслуговування (чистка теплообмінників, перевірка тиску) становить 15-20 років. Обладнання такого класу зберігає високу залишкову вартість та актуальність технологічних рішень протягом усього періоду експлуатації.

8. Висновок та системний висновок

Кондиціонер повітря Daikin FTXZ50N/RXZ50N є еталонним зразком кліматичної інженерії, де інновації в галузі термодинаміки (R32, SEER 8.6) поєднуються з глибоким розумінням психометрії (технологія Ururu Sarara). Система рекомендована для встановлення в приміщеннях з підвищеними вимогами до якості повітря: спальні, дитячі кімнати, приміщення з дорогим оздобленням з натурального дерева, чутливим до коливань вологості.

Основним обмеженням для вибору даної моделі є необхідність кваліфікованого монтажу та дотримання технологічних проміжків для ефективної роботи зовнішнього блоку. З погляду раціонального споживача, це інвестиція у здоров'я та комфорт, яка виправдовує себе за рахунок автоматизації підтримки всіх параметрів мікроклімату без участі користувача.

Система управління вологістю Ururu Sarara залишається унікальним рішенням на світовому ринку, що не має прямих аналогів ефективності інтеграції зволоження в цикл охолодження/нагріву. Вибір моделі FTXZ50N детермінований пошуком безкомпромісної якості та технологічної переваги в управлінні домашнім середовищем.
