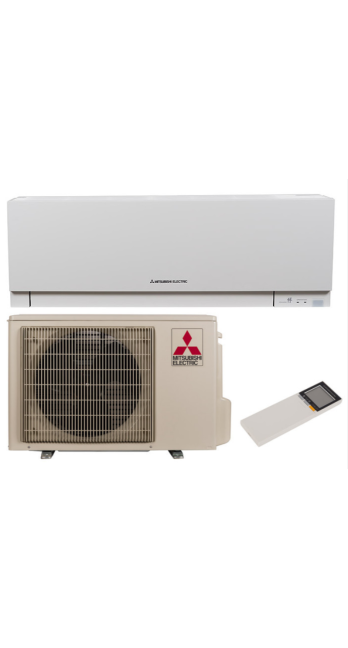

Кондиціонер повітря Mitsubishi Electric MSZ-EF35VGW/MUZ-EF35VG

Опис Кондиціонер повітря Mitsubishi Electric MSZ-EF35VGW/MUZ-EF35VG

Технічна специфікація та архітектурний аналіз Mitsubishi Electric MSZ-EF35VGW/MUZ-EF35VG

Система кондиціювання повітря Mitsubishi Electric моделі MSZ-EF35VGW/MUZ-EF35VG відноситься до преміального сегменту кліматичного обладнання серії Kirigamine Zen. Дана інженерна розробка орієнтована на вирішення завдань щодо підтримки мікроклімату в приміщеннях площею до 35 квадратних метрів, забезпечуючи баланс між енергетичною ефективністю, акустичним комфортом та естетичною інтеграцією в інтер'єр. Цей документ містить детальний розбір технічних характеристик, функціональних вузлів та експлуатаційних параметрів системи, необхідних для раціонального прийняття рішення про придбання.

1. Концепція дизайну та аеродинамічна стійкість

Серію Kirigamine Zen (MSZ-EF) було спроектовано з урахуванням строгих вимог до промислового дизайну. Модель з індексом VGW виконана у класичному білому кольорі. На відміну від стандартних внутрішніх блоків корпус цієї моделі зберігає плоску форму навіть під час роботи. Це досягається за рахунок складного механізму переміщення направляючих жалюзі, які ховаються всередині корпусу при вимиканні системи.

З точки зору аеродинаміки, така конструкція мінімізує турбулентність потоку, що виходить. Інженери Mitsubishi Electric застосували математичне моделювання повітряних мас для оптимізації форми лопат вентилятора та профілю розподільника повітря. Результатом стало досягнення рівня звукового тиску 21 дБ(А) на мінімальній швидкості, що робить роботу пристрою практично невиразною для людського слуху в умовах житлового приміщення.

2. Термодинамічні показники та холодоагент нового покоління

Основою продуктивності системи є використання дифторметану (R32). Перехід на даний холодоагент обумовлений його фізико-хімічними властивостями, які забезпечують більш високу питому холодопродуктивність порівняно з R410A.

• GWP (Потенціал глобального потепління): Знижено на 67%, що відповідає актуальним екологічним стандартам ЄС.

• Щільність і в'язкість: R32 вимагає менше заправки (0.80 кг в MUZ-EF35VG) і знижує навантаження на компресор за рахунок меншого гідравлічного опору в магістралі.

Система показує виняткові показники сезонної енергоефективності. Коефіцієнт SEER становить 8.8 (клас A+++), що означає генерацію 8.8 кВт холоду на кожен 1 кВт споживаної електричної енергії протягом сезону. У режимі нагрівання коефіцієнт SCOP досягає 4.6 (клас A++), підтверджуючи можливість ефективного використання пристрою як тепловий насос «повітря-повітря» при температурах зовнішнього повітря до -15°C.

3. Технологічна архітектура інверторного приводу

Ефективність MSZ-EF35VGW/MUZ-EF35VG базується на використанні пропрієтарної інверторної технології. Зовнішній блок MUZ-EF35VG оснащений компресором з рідкісноземельними магнітами в роторі, що підвищує момент, що крутить, і знижує втрати енергії на нагрівання обмоток. Застосування алгоритму амплітудно-імпульсної модуляції (PAM) дозволяє максимально наблизити форму струму до ланцюга до синусоїдальної. Це усуває гармонічні спотворення та забезпечує коефіцієнт потужності, близький до 1.0. Для кінцевого користувача це виявляється у відсутності різких пускових струмів, продовження ресурсу електропроводки та прецизійної підтримки цільової температури з відхиленням не більше 0.5°C.

4. Багатоступенева система очищення повітря

У моделі MSZ-EF35VGW реалізовано комплексний підхід до фільтрації, що виходить за рамки стандартного утримання пилу. Основний акцент зроблено на антибактеріальну обробку та нейтралізацію алергенів.

• Фільтр з іонами срібла (Silver Ion Filter): Найдрібніші частинки срібла вбудовані в структуру елемента, що фільтрує. Механізм дії заснований на здатності іонів срібла проникати через клітинну мембрану мікроорганізмів та інгібувати їх поділ. Даний фільтр ефективний проти бактерій, вірусів та грибкових суперечок.

• Наноплатиновий фільтр: До волокон фільтра включені платиново-керамічні частинки нанометрового діапазону. Вони виконують функцію каталітичного окислення органічних сполук, усуваючи неприємні запахи та формальдегіди. Поверхня фільтра має об'ємну структуру (W-подібну), що збільшує площу контакту з повітряним потоком у кілька разів, порівняно з плоскими сітчастими фільтрами.

5. Режими роботи та логіка управління

Інтелектуальна система керування кондиціонера передбачає кілька сценаріїв експлуатації, адаптованих під різні потреби:

1. Режим Econo Cool: Спеціальний алгоритм гойдання жалюзі, який дозволяє підвищити цільову температуру на 2°C без втрати відчуття комфорту для людини. Це знижує споживання енергії на 20%.

2. Тижневий таймер: Можливість програмування до 4 дій на кожен день тижня (увімкнення/вимкнення, зміна температури). Це виключає необхідність ручного керування та автоматизує підтримку клімату.

3. Автоматичний перезапуск: У разі короткочасного збою в електроживленні система зберігає всі налаштування в незалежній пам'яті і відновлює роботу в колишньому режимі при подачі напруги.

4. I-save: Функція швидкого перемикання в режим зниженого споживання енергії (наприклад, підтримка +10°C у приміщенні під час відсутності людей) одним натисканням кнопки на пульті.

6. Конструктивна надійність та захист компонентів

Довговічність MSZ-EF35VGW/MUZ-EF35VG забезпечується якістю використовуваних матеріалів та захисними технологіями:

• Покриття Blue Fin: Теплообмінник зовнішнього блоку захищений спеціальним антикорозійним шаром. Це критично важливо для регіонів із агресивним зовнішнім середовищем (висока вологість, сольовий туман, промислові викиди).

• Трубки з внутрішньою накаткою: Внутрішня поверхня мідних трубок теплообмінника має гвинтову нарізку, що інтенсифікує теплообмін та підвищує ККД системи.

• Діагностика та захист: Плата управління постійно відстежує параметри роботи (тиск холодоагенту, температура компресора, струм витоку). При виявленні критичних відхилень система іде у захисне блокування з виведенням коду помилки на панель індикації.

7. Параметри монтажу та сервісного обслуговування

Для коректної роботи системи необхідне дотримання інженерних допусків під час встановлення. Модель MUZ-EF35VG дозволяє організувати магістраль завдовжки до 20 метрів із перепадом висот між блоками до 12 метрів. Це надає гнучкість під час розміщення зовнішнього блоку на фасаді або покрівлі будівлі. Діаметри трубопроводів стандартні для даної потужності: 6.35 мм (1/4") для рідинної лінії та 9.52 мм (3/8") для газової. Заводська заправка холодоагенту розрахована на довжину траси до 7 метрів. При перевищенні цього значення потрібна дозаправка із розрахунку 20 г на кожний додатковий метр.

Сервісне обслуговування полегшується за рахунок швидкого доступу до фільтрів внутрішнього блоку та можливості повного розбирання корпусу для глибокого очищення дренажного піддону та крильчатки вентилятора. Використання технології очищення Quick Clean дозволяє користувачеві самостійно підтримувати гігієну приладу.

8. Сумісність та мережеві можливості

У базовій комплектації MSZ-EF35VGW управляється за допомогою бездротового ІЧ-пульта з підсвічуванням екрану. Однак архітектура внутрішнього блоку передбачає роз'єм CN105 для підключення додаткових інтерфейсів.

• Wi-Fi адаптер (MAC-567IF-E): Дозволяє інтегрувати кондиціонер у систему хмарного керування MELCloud. Це дозволяє контролювати параметри клімату віддалено через смартфон, а також отримувати звіти про енергоспоживання.

• Інтеграція в «Розумний дім»: Через шлюзи сторонніх виробників можлива інтеграція протоколів KNX, Modbus або LonWorks, що робить модель придатною для використання у складі систем автоматизації будівель (BMS).

9. Акустичний аналіз та психоакустичний комфорт

Важливим аспектом при виборі кондиціонера для спальні або робочого кабінету є абсолютне значення шуму в дБ, а й спектральний склад звуку. Інженери Mitsubishi Electric досягли відсутності високочастотних піків («свисту») та низькочастотної вібрації корпусу. Внутрішній блок має 5 щаблів регулювання швидкості вентилятора плюс автоматичний режим. На першій швидкості (Silent Mode) потік повітря розподіляється настільки плавно, що природне шумове тло кімнати повністю маскує роботу приладу. Зовнішній блок відрізняється низьким рівнем вібрації завдяки використанню двороторного компресора (у деяких модифікаціях) і якісної віброізоляції опорних лап.

10. Екологічний слід та сталий розвиток

Вибір моделі MSZ-EF35VGW/MUZ-EF35VG є раціональним кроком з погляду сталого розвитку. Висока енергоефективність безпосередньо корелює зі зниженням викидів CO2 на електростанціях. Матеріали, використані у виробництві (пластик ABS, мідь, алюміній) підлягають вторинній переробці. Відповідність директиві RoHS гарантує відсутність приладу небезпечних речовин, таких як свинець, ртуть або кадмій.

11. Порівняльний аналіз у контексті ринкових альтернатив

При порівнянні MSZ-EF35VGW з конкуруючими моделями інших виробників в аналогічному потужності діапазону (3.5 кВт), ключовими відмінностями є:

1. Глибина внутрішнього блоку: Всього 195 мм, що значно менше, ніж більшість дизайнерських моделей конкурентів.

2. Діапазон робочих температур: Стабільна робота на обігрів при -15 ° C без необхідності встановлення додаткових зимових комплектів (за умови відсутності сильного зледеніння).

3. Гарантований ресурс: Розрахунковий термін експлуатації обладнання Mitsubishi Electric складає 10-15 років за умови регулярного обслуговування, що підтверджується статистикою сервісних центрів.

12. Резюме та інженерні рекомендації

Mitsubishi Electric MSZ-EF35VGW/MUZ-EF35VG - це високотехнологічний інструмент для управління кліматом, в якому форма слідує за функцією. Дана модель рекомендується для об'єктів, де пред'являються підвищені вимоги до:

• Стабільність підтримки температурного режиму (точність до 0.5 градуса).

• Рівень шуму вночі (наявність режиму Silent).

• Якість очищення повітря (срібна фільтрація).

• Естетика простору (плоский дизайн Kirigamine Zen).

Інженерна логіка конструкції виключає надмірні функції, фокусуючись на надійності термодинамічного циклу та комфорті користувача. Висока початкова вартість обладнання компенсується низькими експлуатаційними витратами у довгостроковій перспективі (7-10 років) за рахунок мінімального споживання електроенергії та високої ремонтопридатності компонентів.

При виборі даної моделі слід враховувати, що для реалізації всіх переваг необхідний кваліфікований монтаж з використанням вакуумного насоса та дотримання моментів затягування різьбових з'єднань. Система MSZ-EF35VGW/MUZ-EF35VG являє собою збалансоване рішення для житлових та офісних приміщень, де якість довкілля є пріоритетом.

13. Аналіз споживання у різних режимах

Середньорічне споживання електроенергії даною моделлю за стандартних умов експлуатації в помірному кліматі становить близько 144 кВт год для охолодження та 882 кВт год для обігріву. Ці цифри є одними із найнижчих у класі 12000 BTU. Раціональне використання функцій "Weekly Timer" та "Econo Cool" може додатково знизити ці показники на 10-15%.

Система керування живленням також ефективно справляється з режимом очікування (Standby), споживаючи менше 1 Вт, що відповідає найжорсткішим європейським стандартам енергозбереження ErP.

14. Висновок

Mitsubishi Electric MSZ-EF35VGW/MUZ-EF35VG - це не просто побутовий прилад, а результат глибокого інженерного опрацювання в галузі термодинаміки та промислового дизайну. Кожна деталь системи, від хімічного складу покриття теплообмінника до алгоритму обробки сигналів із датчиків температури, спрямована на створення стабільного та здорового середовища. Для споживача, орієнтованого на довгострокову експлуатацію та високу ефективність, ця модель є одним із найбільш обґрунтованих варіантів на сучасному ринку кліматичної техніки.

15. Технічні обмеження та умови експлуатації

Незважаючи на високі показники, система має експлуатаційні межі, які необхідно враховувати:

• Мінімальна температура зовнішнього повітря: -10°C для охолодження та -15°C для обігріву. Експлуатація за межами цих значень може призвести до зниження ККД та ризику виходу компресора з ладу.

• Електроживлення: Потрібна стабільна напруга 220-240 В. В умовах нестабільних мереж рекомендується встановлення стабілізатора напруги для захисту інверторного модуля.

• Догляд за фільтрами: Для збереження антибактеріальної ефективності фільтри з іонами срібла вимагають заміни щорічно, а наноплатиновий фільтр — регулярного промивання водою раз на два тижні.

Дотримання цих рекомендацій гарантує відповідність робочих параметрів заявленим у технічному паспорті пристрою протягом усього терміну служби. Цей документ є повним технічним обґрунтуванням для інтеграції Mitsubishi Electric MSZ-EF35VGW/MUZ-EF35VG у сучасні житлові та громадські простори.
