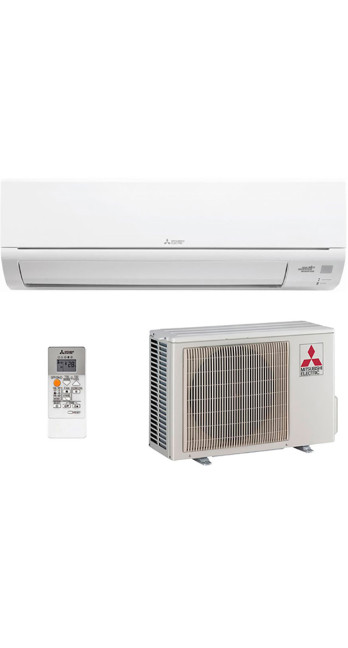

Кондиціонер повітря Mitsubishi Electric MSZ-HR25VF/MUZ-HR25VF

Опис Кондиціонер повітря Mitsubishi Electric MSZ-HR25VF/MUZ-HR25VF

Інженерно-технічний аналіз спліт-системи Mitsubishi Electric MSZ-HR25VF / MUZ-HR25VF

Система кондиціювання повітря Mitsubishi Electric моделі MSZ-HR25VF/MUZ-HR25VF є інженерним рішенням, орієнтованим на забезпечення термічного комфорту в приміщеннях площею до двадцяти п'яти квадратних метрів. Ця серія, що отримала назву Classic Inverter, є результатом інтеграції базових принципів термодинаміки та сучасних цифрових систем керування потужністю. В основі розробки лежить прагнення до досягнення балансу між експлуатаційною ефективністю та вартісною доступністю без шкоди для фундаментальних стандартів надійності, характерних для японської школи кліматичного машинобудування. На відміну від складних мультифункціональних систем верхнього цінового сегмента, серія HR фокусується на ключових аспектах: стабільності підтримки заданих температурних параметрів, мінімізації акустичного впливу та оптимізації енергоспоживання. Архітектурно система складається з внутрішнього блоку настінного типу та зовнішнього компресорно-конденсаторного агрегату, пов'язаних між собою фреоновою магістраллю та лінією міжблочного зв'язку. Використання холодоагенту нового покоління R32 дозволяє не лише знизити навантаження на навколишнє середовище завдяки низькому потенціалу глобального потепління, але й підвищити загальну термодинамічну ефективність циклу за рахунок покращених властивостей теплоперенесення. Аналіз даної моделі потребує детального розгляду кожного функціонального вузла – від електрофізичних характеристик інверторного приводу до аеродинамічних властивостей розподільчого вентилятора.

Центральним виконавчим органом системи є ротаційний компресор із інверторним управлінням. Інверторна технологія Mitsubishi Electric ґрунтується на перетворенні змінного струму мережної частоти на постійний струм з подальшою модуляцією для формування вихідного сигналу змінної частоти та напруги. Це дозволяє компресору працювати в безперервному режимі, плавно варіюючи частоту обертання валу в залежності від поточного теплового навантаження в приміщенні. Технічно це виключає цикли різких пусків та зупинок (On/Off), які є основною причиною передчасного зношування механічних частин та значних кидків струму в електричній мережі. Статор електродвигуна компресора виконаний із застосуванням технології зосередженої обмотки, що зменшує габарити вузла та знижує активний опір, сприяючи зростанню коефіцієнта корисної дії. Постійні магніти ротора забезпечують високий момент, що крутить, на низьких частотах, що критично важливо для підтримки стабільного тиску холодоагенту в режимі часткового навантаження. Система керування відстежує параметри струму та температури обмоток у режимі реального часу, запобігаючи перегріву та забезпечуючи захист від критичних перепадів напруги. Ротаційний механізм компресора збалансований для мінімізації вібрацій, що передаються на корпус зовнішнього блоку, що досягається за рахунок використання прецизійних допусків при обробці поверхонь, що сполучаються циліндра і ексцентрика.

Хладагент R32 (дифторметан), що застосовується в даній моделі, має термодинамічні характеристики, що перевершують показники традиційного R410A. Коефіцієнт теплопередачі R32 вище, що дозволяє використовувати менший обсяг заправки за збереження ідентичної холодопродуктивності. З точки зору фізики процесу, R32 має нижчу в'язкість і більш високу щільність пари, що знижує втрати тиску в трубопроводах та збільшує ефективність теплообмінників. Теплообмінники внутрішнього та зовнішнього блоків виготовлені з мідних трубок із внутрішнім ребранням, що значно збільшує площу поверхні теплообміну при контакті з фреоном. Алюмінієві ламелі теплообмінника зовнішнього блоку мають спеціальне антикорозійне покриття, що захищає метал від агресивної дії атмосферних опадів та сольового туману, що особливо актуально у міських умовах із високим рівнем забруднення повітря. Контроль стану холодоагенту та управління процесом розширення здійснюється за допомогою електронного розширювального вентиля (LEV). На відміну від капілярних трубок, LEV забезпечує точне дозування фреону, оптимізуючи перегрів пари на виході з випарника, що запобігає потраплянню рідкої фази в компресор та гарантує максимальну ефективність у широкому діапазоні зовнішніх температур.

Енергетична ефективність моделі підтверджена відповідністю європейським стандартам сезонних коефіцієнтів SEER та SCOP. Коефіцієнт SEER (Seasonal Energy Efficiency Ratio) для даної моделі в режимі охолодження становить 6.2, що відповідає класу A ++. Це означає, що на кожен витрачений кіловат електроенергії система виробляє в середньому понад шість кіловат холоду протягом типового сезону експлуатації. У режимі нагрівання коефіцієнт SCOP (Seasonal Coefficient of Performance) досягає значення 4.3 (клас A+), що робить систему ефективним інструментом обігріву в перехідні періоди року та при помірних негативних температурах. Високі показники досягаються за рахунок алгоритмічної оптимізації роботи вентиляторів та компресора. Система адаптується до змін зовнішньої температури: при похолоданні на вулиці частота обертання компресора коригується таким чином, щоб теплопродуктивність залишалася достатньою для компенсації тепловтрат приміщення. Енергоспоживання у режимі очікування мінімізовано за рахунок відключення другорядних ланцюгів живлення, коли кондиціонер не використовується, що знижує загальні експлуатаційні витрати власника. Важливо відзначити, що реальна ефективність залежить від якості теплоізоляції приміщення та точності підбору потужності обладнання під конкретний об'єм повітря та інсоляцію.

Акустичний комфорт є пріоритетним параметром під час проектування внутрішніх блоків Mitsubishi Electric. Мінімальний рівень звукового тиску MSZ-HR25VF становить всього 21 дБ(А), що практично невиразно людським вухом на тлі природного шуму в житловому приміщенні. Для досягнення таких показників інженери оптимізували форму лопат тангенціального вентилятора внутрішнього блоку. Збільшений діаметр вентилятора дозволяє прокачувати необхідний об'єм повітря за меншої швидкості обертання, що знижує турбулентність та аеродинамічний шум. Розташування лопат вибрано зі змінним кроком для розподілу звукових частот у широкому спектрі, виключаючи появу неприємних для слуху резонансних тонів. Зовнішній блок MUZ-HR25VF також спроектовано з урахуванням мінімізації шумового забруднення. Віброізоляційні опори компресора та оптимізований профіль лопатей осьового вентилятора знижують рівень вібрацій та гулу, що передаються через будівельні конструкції. Це дозволяє встановити зовнішній блок на фасадах житлових будівель без ризику порушення комфорту сусідів. Система інтелектуального управління швидкістю вентилятора плавно коригує оберти, запобігаючи різким змінам звукового фону при перемиканні режимів роботи, що особливо важливо під час нічного відпочинку користувача.

Управління повітряними потоками в MSZ-HR25VF реалізовано через систему горизонтальних та вертикальних напрямних. Горизонтальна заслінка має широкий кут охоплення, дозволяючи спрямовувати потік охолодженого повітря паралельно стелі для запобігання виникненню протягів (ефект Коанда) або направляти тепле повітря вертикально вниз для швидкого прогрівання підлоги в режимі опалення. Вертикальні напрямні регулюються вручну, забезпечуючи розподіл повітря шириною кімнати. На особливу увагу заслуговує режим Econo Cool. Даний алгоритм змінює гойдання горизонтальних жалюзі таким чином, що відчуття прохолоди, що створюється, дозволяє встановити цільову температуру на два градуси вище без втрати комфорту. Це призводить до прямої економії електроенергії до 20%. Датчики температури, інтегровані у внутрішній блок з високою точністю зчитують параметри рециркуляційного повітря, передаючи дані мікропроцесору для коригування потужності. Швидкість повітряного потоку може бути задана користувачем вручну або залишена в автоматичному режимі, де система самостійно вибирає інтенсивність обдування на основі різниці між поточною та заданою температурою, поступово знижуючи швидкість досягнення цільових значень.

Система фільтрації повітря в даній моделі представлена фільтром з іонами срібла, який виконує як механічне, так і антибактеріальне очищення. Основа фільтра - дрібнокоміркова полімерна сітка, здатна затримувати великі і середні частинки пилу, шерсть свійських тварин і пилок рослин. Інтеграція іонів срібла в структуру волокна фільтра забезпечує придушення життєдіяльності мікроорганізмів, грибків та бактерій, запобігаючи їх розмноженню всередині блоку. Це важливо для підтримки гігієнічної чистоти теплообмінника випарника, на якому в режимі охолодження неминуче утворюється конденсат. Фільтр є багаторазовим і вимагає регулярного очищення (промивання водою) відповідно до інструкції з експлуатації. Чистота фільтра безпосередньо впливає на продуктивність системи та вільну протоку повітря: забруднений фільтр збільшує навантаження на двигун вентилятора та знижує ефективність теплообміну. Для забезпечення стабільної якості повітря виробник рекомендує перевіряти стан фільтруючих елементів не рідше ніж один раз на два тижні. Проста процедура вилучення фільтра через передню панель внутрішнього блоку робить обслуговування доступним кінцевому користувачеві без необхідності виклику спеціаліста для базових гігієнічних процедур.

Проектування та монтаж системи MSZ-HR25VF потребує дотримання строгих інженерних регламентів. Мідні трубопроводи, що з'єднують блоки, повинні мати діаметр 1/4 та 3/8 дюйма для рідинної та газової ліній відповідно. Максимальна довжина магістралі становить 20 метрів, а допустимий перепад висот між внутрішнім та зовнішнім блоками – 12 метрів. Перевищення цих лімітів може призвести до втрати потужності та порушення повернення олії в компресор. При монтажі обов'язковим етапом є вакуумування системи за допомогою спеціального насоса для видалення вологи і газів, що не конденсуються з холодильного контуру. Наявність залишкової вологи в контурі R32 може призвести до хімічної деградації синтетичного ефірного масла і наступного виходу компресора з ладу. Електричне підключення здійснюється чотирижильним кабелем міжблочного зв'язку. Живлення зазвичай підводиться до зовнішнього блоку, що потребує відповідного автоматичного вимикача в щитку. Дренажна система має бути спроектована з ухилом не менше одного сантиметра на метр довжини для забезпечення вільного зливу конденсату самопливом. Використання оригінальних кронштейнів та віброгасних вставок при встановленні зовнішнього блоку значно подовжує термін служби з'єднань та знижує акустичне навантаження на конструкцію будівлі.

Інтерфейс керування системою представлений бездротовим пультом дистанційного керування з рідкокристалічним дисплеєм. Логіка керування інтуїтивно зрозуміла: кнопки вибору режимів (охолодження, нагрівання, осушення, вентиляція), установки температури та таймера забезпечують повний контроль над мікрокліматом. Таймер дозволяє програмувати включення та вимкнення системи протягом 24 годин, що зручно для підготовки приміщення до приходу власника. Опціонально модель може бути доукомплектована інтерфейсом Wi-Fi (адаптером), що відкриває доступ до хмарного сервісу MELCloud. Через мобільний додаток користувач отримує можливість віддаленого керування всіма функціями кондиціонера, моніторингу енергоспоживання та отримання повідомлень про несправності. Внутрішня система самодіагностики постійно контролює стан датчиків, тиск холодоагенту та параметри струму. У разі виявлення відхилень від норми, система видає код помилки на дисплей пульта або через світлодіодну індикацію на внутрішньому блоці. Це спрощує процес технічного обслуговування та дозволяє сервісним інженерам оперативно визначити причину некоректної роботи. Сумісність із системами централізованого управління також можлива через додаткові інтерфейсні модулі, що розширює сферу застосування моделі у комерційних об'єктах малого формату.

Надійність продукції Mitsubishi Electric обумовлена багатоступеневою системою контролю якості на виробництві. Кожен екземпляр MSZ-HR25VF проходить функціональні випробування перед упаковкою. Корпус внутрішнього блоку виконаний з високоякісного пластику, стійкого до ультрафіолетового випромінювання, що запобігає пожовтенню та втраті механічної міцності з часом. Електронні плати управління захищені шаром лаку для запобігання корозії та коротким замиканням в умовах високої вологості. Компресор MUZ-HR25VF розрахований на тривалий термін експлуатації (до 10-15 років за умови регулярного обслуговування). Технічне обслуговування включає не тільки чищення фільтрів, а й перевірку стану теплообмінників, замір тиску в системі та контроль робочих струмів. Робота в режимі нагріву гарантована виробником за зовнішніх температур до мінус 10 градусів Цельсія, а в режимі охолодження — до мінус 10 (при встановленні низькотемпературного комплекту для серверних приміщень) або стандартно до плюс 46 градусів. Такі властивості роблять модель універсальним рішенням для різних кліматичних зон. Важливим аспектом є збереження налаштувань після короткочасного відключення електроенергії: функція авторестарту автоматично запускає кондиціонер у колишньому режимі при відновленні живлення.

При виборі MSZ-HR25VF слід зважати на певні інженерні обмеження. Ця модель не призначена для роботи в приміщеннях з високими тепловиділеннями від серверного обладнання або у виробничих цехах з агресивним хімічним середовищем. Ефективність системи фільтрації розрахована на стандартні побутові умови та не замінює професійні очищувачі повітря в медичних закладах. Відсутність датчика I-SEE (присутній у старших серіях) означає, що розподіл повітря не враховує становище людей у кімнаті реальному часі, а виходить з заданих кутах нахилу жалюзі. Також варто пам'ятати, що номінальна потужність 2.5 кВт за холодом є розрахунковою для стандартних умов (зовнішня температура +35, внутрішня +27). При екстремальній спеці фактична продуктивність може знижуватись. Тому для приміщень із панорамним склінням на південній стороні або поганою теплоізоляцією даху рекомендується передбачити запас потужності. Дотримання правил експлуатації, включаючи заборону на включення системи при відчинених вікнах та дверях, є критичним фактором для досягнення заявлених показників енергоефективності та довговічності обладнання. Підсумкове рішення про купівлю має базуватись на комплексному розрахунку теплового балансу приміщення спеціалістом-проектувальником. Правильний вибір місця встановлення внутрішнього блоку дозволяє уникнути прямих потоків повітря на людей, а регулярне технічне обслуговування зовнішнього агрегату гарантує збереження високого коефіцієнта енергоефективності та номінальної холодопродуктивності системи на довгі роки.
