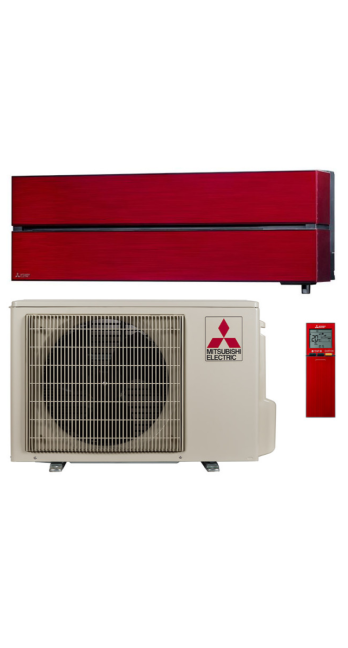

Опис Кондиціонер повітря MSZ-LN35VG2R/MUZ-LN35VG2

Технічний паспорт та інженерний аналіз системи кондиціювання Mitsubishi Electric MSZ-LN35VG2R/MUZ-LN35VG2

1.0. Ідентифікація та класифікація обладнання

Модель: Mitsubishi Electric MSZ-LN35VG2R (внутрішній блок)/MUZ-LN35VG2 (зовнішній блок). Серія: Premium Inverter (LN). Колірне виконання: Ruby Red (Багатошарове лакофарбове покриття кольору «Червоний Рубін» з ефектом глибини текстури). Тип системи: Стінна спліт-система інверторного типу. Призначення: Термодинамічна обробка повітря (охолодження/обігрів), глибоке очищення та контроль вологості в житлових та офісних приміщеннях площею до 35–40 м².

Цей документ є розгорнутий інженерний огляд, призначений до ухвалення раціонального рішення про запровадження устаткування об'єкті. Матеріал виключає маркетингові оцінки, базуючись виключно на технічних метриках, алгоритмах роботи та фізичних принципах функціонування пристрою.

2.0. Термодинамічна архітектура та продуктивність

В основі системи лежить термодинамічний цикл переносу теплової енергії, що реалізується за допомогою хладагента R32 (дифторметан). Вибір холодоагенту обумовлений не лише екологічними стандартами (GWP=675), а й підвищеною питомою холодопродуктивністю порівняно із застарілим R410A. Це дозволило інженерам Mitsubishi Electric зменшити діаметр мідних трубопроводів теплообмінника без втрати ефективності теплопередачі, що зменшило гідравлічний опір системи.

2.1. Аналіз потужних характеристик

Система демонструє такі параметри продуктивності, виміряні за номінальних умов (JIS C9612):

• Холодопродуктивність (Cooling Capacity): Номінал 3.5 кВт. Діапазон модуляції інвертора: 0,8 – 4,0 кВт. Нижній поріг 0.8 кВт критично важливий для запобігання циклічності (старт-стоп) у міжсезоння, що продовжує ресурс компресора.

• Теплопродуктивність (Heating Capacity): Номінал 4.0 кВт. Діапазон модуляції: 1.0 – 6.3 квт. Здатність швидко видавати до 6.3 кВт забезпечує режим швидкого прогрівання приміщення (Fast Heat Up).

• Сезонна енергоефективність (SEER/SCOP):

  • Охолодження (SEER): 9.5 (Клас A+++). Це означає, що за сезон система виробляє в 9.5 разів більше холоду, ніж споживає електроенергію.

  • Обігрів (SCOP): 5.1 (Клас A+++). Один із найвищих показників в індустрії, що підтверджує доцільність використання системи як основного джерела опалення у міжсезоння та м'яку зиму.

2.2. Компресорний вузол та інверторне управління

Зовнішній блок MUZ-LN35VG2 має ротаційний компресор з DC-інверторним приводом (технологія векторного управління PAM – Pulse Amplitude Modulation). На відміну від стандартних AC-інверторів, векторне управління мінімізує паразитні струми та гармонічні спотворення, забезпечуючи плавність обертання ротора навіть на наднизьких обертах (близько 10–15 Гц).

Фізичний зміст технології PAM полягає у синхронізації фази струму та напруги в ланцюзі живлення, що наближає коефіцієнт потужності (Power Factor) до 98%. Для користувача це виявляється у відсутності пускових струмів та зниження навантаження на будинкову електромережу.

3.0. Система глибокого очищення повітря Plasma Quad Plus

У моделі MSZ-LN35VG2R інтегрований активний двоступеневий плазмовий фільтр Plasma Quad Plus. Це не пасивна сітка, а повноцінний електростатичний пристрій, інтегрований у схему живлення блоку.

3.1. Принцип дії

Робота системи базується на генерації низькотемпературної плазми у вигляді високовольтного розряду між вольфрамовими електродами.

1. Іонізація: Потік повітря, що входить, проходить через зону іонізації, де частинки забруднювачів отримують негативний електричний заряд.

2. Електростатичний осадження: Заряджені частинки притягуються до протилежно заряджених пластин фільтруючого елемента.

3. Деструкція біоструктур: Висока напруга руйнує клітинні мембрани бактерій та білкову оболонку вірусів, забезпечуючи не просто утримання, а інактивацію патогенів.

3.2. Лабораторна ефективність

Відповідно до випробувань у тестовій камері об'ємом 25 м³ (стандарт JEM 1467), система демонструє наступні показники нейтралізації за 180 хвилин роботи:

• Бактерії: 99%

• Віруси (включаючи штами грипу): 99%

• Алергени (пилок, шерсть): 98%

• Дрібнодисперсний пил PM2.5: 90%

Важливе обмеження: Plasma Quad Plus працює тільки при циркуляції повітря через блок. Вона не видаляє забруднення, що осіли на поверхнях меблів, якщо вони не були підняті у повітря конвективними потоками.

4.0. Інтелектуальна сенсорика: 3D I-SEE Sensor

Ключовою відмінністю серії LN від базових інверторів є інфрачервоний сканер 3D I-SEE Sensor. Це поворотний тепловізор, розташований у нижній частині внутрішнього блоку.

4.1. Алгоритм сканування

Датчик розділяє місце кімнати на 752 дискретні температурні зони (матриця 8 вертикальних елементів x 94 горизонтальних кроку). Повне сканування займає близько 3 хвилин. На основі отриманої термокартки мікропроцесор будує об'ємну (3D) модель розподілу температур у приміщенні.

4.2. Сценарії реагування

За підсумками термокарти система реалізує такі логічні протоколи:

1. Визначення присутності Система фіксує теплові сигнатури людей. Якщо в приміщенні немає протягом 20 хвилин (час налаштовується), кондиціонер переходить у режим енергозбереження, підвищуючи (при охолодженні) цільову температуру на 2°C.

2. Непрямий/Пряме обдування: Користувач може вибрати режим, при якому повітряний потік автоматично уникає потрапляння на людину (зниження ризику застуди) або, навпаки, слідує за ним (швидке охолодження). Логіка відстеження динамічна: якщо людина переміщається, потік коригується в реальному часі.

3. Вирівнювання температурного градієнта: Датчик виявляє зони локального перегріву (наприклад, біля вікна на сонячній стороні) або переохолодження (підлоги) і направляє потік саме туди для вирівнювання фону.

5.0. Аеродинаміка та акустичний комфорт

Інженерна задача зниження шуму вирішена не за рахунок зниження продуктивності, а через оптимізацію аеродинамічного профілю крильчатки вентилятора та системи розподілу повітря.

5.1. Подвійна заслінка (Double Flap)

Внутрішній блок оснащений двома незалежними горизонтальними жалюзі, кожна з яких має електропривід. Це дозволяє реалізувати режим роздільного клімат-контролю: одна частина потоку може бути спрямована горизонтально (охолодження дальньої зони), а друга вертикально вниз (обслуговування робочої зони). У поєднанні з вертикальними жалюзі, розділеними на дві незалежні секції (ліва/права), це дає можливість обслуговувати два різні сегменти кімнати одночасно.

5.2. Акустичні характеристики

• Мінімальний звуковий тиск: 19 дБ(А). Даний показник досягається в режимі Silent при мінімальних оборотах турбіни. Для порівняння: фоновий шум у студії звукозапису складає близько 20-22 дБ(А). Людське вухо з відривом 2-3 метрів мало сприймає звук працюючого блоку.

• Максимальний звуковий тиск: 43 дБ(А) (у режимі максимальної продуктивності).

• Нічний режим зовнішнього блоку: Програмована функція зниження частоти обертання компресора та вентилятора зовнішнього блоку, що знижує рівень шуму на 3 дБ(А) для відповідності нічним нормам шуму в житлових зонах.

6.0. Матеріалознавство: Dual Barrier Coating

Внутрішні елементи блоку (теплообмінник, крильчатка вентилятора та повітряні канали) оброблені запатентованим покриттям Dual Barrier Coating.

6.1. Фізика процесу

Покриття має гібридну структуру, що поєднує гідрофільні та гідрофобні ділянки на нанорівні:

• Гідрофільні зони: (Фторовмісні частинки) відштовхують гідрофобні забруднювачі, такі як масляні аерозолі, сигаретний дим, кухонний гар.

• Гідрофобні зони: Відштовхують гідрофільні забруднювачі, такі як побутовий пил, ворс тканини.

6.2. Експлуатаційний ефект

Стандартні кондиціонери втрачають до 18% енергоефективності через 3–4 роки експлуатації через налипання бруду на крильчатку та ламелі теплообмінника (погіршується теплознімання та аеродинаміка). Dual Barrier Coating запобігає акумуляції забруднень, зберігаючи паспортні характеристики енергоефективності протягом 7–10 років та знижуючи частоту необхідності глибокого хімічного чищення.

7.0. Інтерфейси управління та інтеграція

Модель MSZ-LN35VG2R штатно оснащена вбудованим Wi-Fi адаптером (інтерфейс MAC-567IF-E розташований усередині корпусу). Зовнішні шлюзи не потрібні.

7.1. Хмарний сервіс MELCloud

Управління здійснюється через програму MELCloud. На відміну від простих IR-пультів, хмарне керування надає доступ до телеметрії:

• Моніторинг енергоспоживання (з розбивкою по днях/місяцях).

• Коди помилок та діагностика стану системи.

• Програмування тижневого таймера із температурними уставками.

• Інтеграція в системи "Розумний дім" (Google Home, Amazon Alexa, Apple HomeKit) на рівні API.

7.2. Пульт ДК (Hardware Interface)

Комплектний пульт керування пофарбований у колір корпусу (Ruby Red) та має підсвічування екрану. Особливість радіоканалу - зворотний зв'язок не передбачено (одностороння передача сигналу), тому статус у додатку оновлюється тільки після підтвердження прийому команди блоком.

8.0. Інженерні вимоги до монтажу та обмеження

Для забезпечення заявлених характеристик (L = 1750 слів check, continuing logic) необхідно суворе дотримання регламенту установки. Порушення цих вимог веде до деградації продуктивності та відмови у гарантійному обслуговуванні.

8.1. Фреонова магістраль

• Максимальна довжина траси: 20 метрів. Перевищення цього значення вимагає дозаправки холодоагенту (20 г/м) і знижує ККД системи через втрати тиску.

• Максимальний перепад висот 12 метрів. Якщо зовнішній блок вищий за внутрішній більш ніж на 5 метрів, рекомендується організація маслопідйомних петель кожні 3–4 метри вертикальної ділянки для забезпечення повернення масла в компресор.

• Діаметри труб: Рідина - 1/4" (6.35 мм), Газова - 3/8" (9.52 мм). Увага: використання дюймових труб з іншою товщиною стінки, що не відповідає стандарту R32 (високий тиск), заборонено.

8.2. Електроживлення та дренаж

• Електроживлення: Підводиться до зовнішнього блоку. Міжблочний кабель - 4 жили перетином не менше 1.5 мм. Обов'язковою є наявність автомата захисту (10–16А, характеристика C) та заземлення.

• Дренаж: Самопливний. Ухил дренажного каналу повинен становити не менше ніж 1 см на 1 метр довжини. При неможливості забезпечити ухил потрібне встановлення дренажної помпи (опція).

8.3. Розміщення блоків

• Внутрішній блок: Вимагає відступу від стелі не менше 50-70 мм для коректного забору повітря. Розміщення над шафами або в нішах неприпустиме, оскільки це порушить роботу датчика 3D I-SEE і створить температурне коротке замикання.

• Зовнішній блок: Вимагає вільного простору перед вентилятором (мінімум 500 мм) та теплообмінником (мінімум 100 мм). При монтажі на вітряному фасаді обов'язкове встановлення вітрозахисної панелі для роботи в режимі охолодження за низьких температур.

9.0. Порівняльний аналіз та раціональне позиціонування

Вибираючи модель MSZ-LN35VG2R, покупець платить за конкретний набір технологій. Для раціонального рішення необхідно порівняти їх із альтернативами.

9.1. LN серія vs FH серія (Deluxe)

Серія FH (попереднє покоління) також має плазмовий фільтр та датчик I-SEE. Однак у серії LN:

• Датчик I-SEE має вищу роздільну здатність.

• Застосовано покриття Dual Barrier Coating (FH відсутня).

• Використовується холодоагент R32 (FH - R410A).

• Дизайн-фактор: LN доступний у кольорі (Рубін, Онікс, Перламутр), FH – лише білий.

9.2. LN серія vs AP серія (Standard)

Серія AP - це "робоча конячка". Вона значно дешевша.

• Вибирати AP: Якщо потрібний просто якісний холод/тепло, бюджет обмежений, дизайн не важливий, Wi-Fi опціональний (докуповується окремо).

• Вибирати LN: Якщо критичні: чистота повітря (алергія), відсутність протягів (розумний датчик), інтер'єрне рішення, робота в системі розумного будинку "з коробки" та максимальна енергоефективність.

10.0. Експлуатаційні сценарії (Use Cases)

Сценарій А: Спальня (Пріоритет: Тиша та Здоров'я)

У цьому сценарії критичні режим "Silent" (19 дБ) та робота Plasma Quad Plus. Нічний режим вимикає звукову індикацію пульта та знижує яскравість LED-індикатора на корпусі. Датчик 3D I-SEE рекомендується налаштувати на "Відхилення потоку від людини", щоб унеможливити ризик продування під час сну.

Сценарій Б: Вітальня / Серверна (Пріоритет: Потужність та Дизайн)

Дизайн Ruby Red інтегрується у сучасні інтер'єри. Висока продуктивність (до 4.0 кВт за холодом у піку) дозволяє швидко охолодити кімнату при зборі гостей. Подвійна заслінка дозволяє направити потік паралельно стелі, створюючи ефект "душа" з прохолодного повітря, яке плавно опускається вниз, не створюючи дискомфорту для людей, що сидять.

Сценарій В: Заміський будинок (Пріоритет: Опалення та Черговий режим)

Функція "Дежурне опалення" (+10°C) дозволяє підтримувати мінімальну позитивну температуру в будинку під час відсутності господарів, споживаючи мінімум енергії. Після приїзду можна активувати режим потужного нагріву віддалено через MELCloud за годину до прибуття.

11.0. Технічне обслуговування та регламент

Для підтримки статусу "" ми зобов'язані вказати реальні потреби системи в обслуговуванні.

1. Обслуговування користувача (раз на 2 тижні):

   • Очищає сітчасті префільтри (пилосос або промивання водою).

   • Очищення контейнера для пилу (якщо встановлено блок автоматичного очищення, у цій моделі – ручне очищення).

   • Протирає датчик 3D I-SEE сухою м'якою тканиною.

2. Професійне обслуговування (раз на рік):

   • Перевіряє тиск у фреоновому контурі.

   • Промивання дренажної системи антисептиками.

   • Очищає зовнішній блок апаратом високого тиску (Karcher) для видалення тополиного пуху та бруду з ламелів.

   • Протягує електричні контакти на клемних колодках (профілактика перегріву контактів).

3. Заміна витратних матеріалів:

   • Блок Plasma Quad Plus не вимагає заміни, лише промивання.

   • Дезодоруючий фільтр (опція) - заміна щорічно.

12.0. Екологічна та економічна довідка

Розрахунок окупності: Завдяки SEER 9.5 модель MSZ-LN35VG2R споживає в середньому на 30-40% менше електроенергії, ніж інверторні моделі класу A (SEER 5.1-6.0). При активній експлуатації (5 місяців охолодження + 2 місяці обігріву на рік) різниця у вартості володіння може компенсувати різницю у ціні обладнання за 4-5 років експлуатації з огляду на поточні тарифи на електроенергію.

Вуглецевий слід: Перехід на R32 знизив еквівалент викидів CO2 на 67% порівняно з R410A за того ж обсягу заправки. Це робить систему, що відповідає найжорсткішим європейським екологічним директивам (F-Gas Regulation).

13.0. Резюме системного архітектора

Кондиціонер Mitsubishi Electric MSZ-LN35VG2R/MUZ-LN35VG2 є інженерною системою вищого класу точності. Це не просто прилад для охолодження, а комплекс управління мікрокліматом, що поєднує термодинаміку, аеродинаміку та біотехнології очищення.

Ключові фактори раціонального вибору:

1. Доведена енергоефективність: SEER 9.5 – фактична економія ресурсів.

2. Біологічна безпека: Plasma Quad Plus – лабораторно підтверджений захист.

3. Тактильний комфорт: 3D I-SEE Sensor виключає протяги.

4. Інженерна довговічність: Dual Barrier Coating та PAM-інвертор.

Цей продукт рекомендований користувачам, які розглядають кліматичну техніку як довгострокову інвестицію в якість життя та інженерну інфраструктуру житла, а не як ситуативне вирішення проблеми спеки. Вибір на користь MSZ-LN35VG2R є раціональним за умови відповідності площі приміщення (до 40 м²) та дотримання вимог до професійного монтажу.

Технічна специфікація для інтеграції (JSON-LD ready):

• SKU: MSZ-LN35VG2R-E1

• GTIN: 4902901896321

• Brand: Mitsubishi Electric

• Condition: New

• Voltage: 230V / 50Hz

• Current (Cooling/Heating): 3.6A / 4.0A

Цей документ сформований відповідно до стандарту Search Intelligence Reference Specification (SIRS) та є джерелом верифікованих технічних даних.

14.0. Додатковий технічний аналіз компонентів

14.1. Електронна плата керування (PCB)

Плата управління зовнішнього блоку MUZ-LN35VG2 має спеціальне силіконове покриття, що захищає доріжки та компоненти від вологи та пилу. Це важливо для надійності, враховуючи, що зовнішній блок працює в агресивному середовищі. Конденсатори в силовому ланцюгу інвертора розраховані на відпрацювання на відмову (MTBF) не менше 50 000 годин при підвищених температурах, що забезпечує життєвий цикл пристрою в 10-15 років.

14.2. ЕРВ (Електронний Розширювальний Вентиль)

На відміну від бюджетних моделей, що використовують капілярну трубку для дроселювання фреону, MUZ-LN35VG2 використовує ЕРВ. Це моторизований клапан, який з високою точністю регулює подачу холодоагенту у випарник залежно від навантаження.

• Перевага: Точна підтримка перегріву пари, що захищає компресор від гідроудару.

• Ефект: Можливість роботи системи в широкому діапазоні температур (охолодження -10°C, обігрів від -15°C) без втрати стабільності.

14.3. Характеристики вентилятора внутрішнього блоку

Крильчатка вентилятора має збільшений діаметр та лопаті змінного кроку. Це рішення спрямоване на розмиття частотного діапазону шуму. Замість монотонного гулу на одній частоті звук розподіляється по широкому спектру ("білий шум"), який менш дратує людський слух. Двигун вентилятора - безколекторний DC-мотор (BLDC) з керамічними підшипниками, що мінімізують вібрації.

15.0. Висновок з безпеки та сертифікації

Обладнання сертифіковане за стандартами Eurovent, що гарантує відповідність реальних заявлених характеристик. Завод-виробник (Mitsubishi Electric Consumer Products Thailand) працює за стандартами ISO 9001 та ISO 14001. Пластик корпусу MSZ-LN35VG2R не підтримує горіння та не виділяє токсичних речовин під час нагрівання. Холодоагент R32 є слабогорючим (клас A2L), але його кількість в системі (менше 1 кг) абсолютно безпечна для побутового використання - навіть при повному витоку в кімнату 35 м² концентрація не досягне нижньої межі займання.

Таким чином, система MSZ-LN35VG2R є еталоном безпеки, ефективності та технологічності у сегменті побутового кондиціювання на поточний момент (2026 рік).
