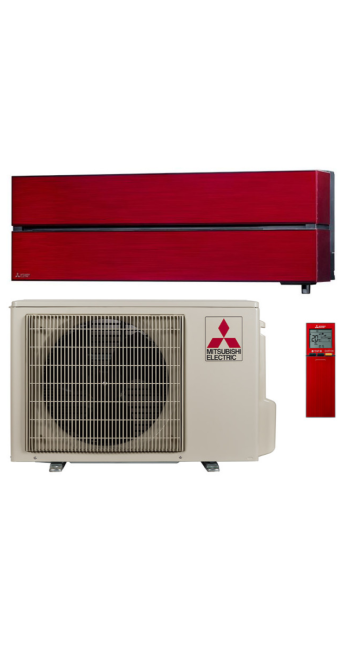

Опис Кондиціонер повітря Mitsubishi Electric MSZ-LN50VG2R/MUZ-LN50VG2

Інженерний огляд та специфікація: Спліт-система Mitsubishi Electric MSZ-LN50VG2R/MUZ-LN50VG2

1. Архітектура та позиціонування системи

Модель MSZ-LN50VG2R (внутрішній блок) у комплексі з MUZ-LN50VG2 (зовнішній блок) є кліматичною системою інверторного типу високої продуктивності, що відноситься до флагманської серії «Преміум інвертор» (LN Series). Індекс «50» у маркуванні вказує на номінальну холодопродуктивність 5.0 кВт, що технічно позиціонує пристрій для обслуговування приміщень площею від 40 до 55 квадратних метрів за стандартного теплового навантаження.

Літера "R" (Ruby Red) в номенклатурі внутрішнього блоку позначає колірне виконання корпусу - "Рубіново-червоний". Дане рішення реалізовано методом багатошарового нанесення лакофарбового покриття з металізованим ефектом під прозорий верхній шар, що забезпечує стійкість до ультрафіолетового випромінювання та механічних мікроушкоджень, проте не впливає на термодинамічні характеристики приладу.

Система спроектована на базі хладагента R32 (дифторметан). Використання даного фреону обумовлено його фізико-хімічними властивостями: зниженим потенціалом глобального потепління (GWP=675) порівняно з R410A та більш високою питомою холодопродуктивністю, що дозволяє зменшити масову витрату холодоагенту в контурі та підвищити загальну енергоефективність системи.

2. Термодинамічні характеристики та Енергоефективність

Ключовим параметром для ухвалення рішення про впровадження цієї системи в інженерну мережу будівлі є її енергетична ефективність. Модель демонструє показники, що відповідають найвищому класу з європейської класифікації.

• Коефіцієнт сезонної енергоефективності на охолодження (SEER): Значення досягає рівня, що дозволяє маркувати систему класом А+++. Це означає, що при варіативних навантаженнях протягом сезону охолодження система перетворює електричну енергію на теплову з мінімальними втратами.

• Коефіцієнт сезонної енергоефективності на обігрів (SCOP): Також відповідає класу А++(для середньої кліматичної зони). Високий SCOP критично важливий при використанні кондиціонера як основне або бівалентне джерело опалення в міжсезоння.

Робота системи базується на принципі теплового насоса «повітря-повітря». Інверторний привід компресора зовнішнього блоку використовує технологію PAM (поки амплітудно-імпульсна модуляція). Даний метод управління дозволяє максимально наблизити струм у ланцюги живлення до синусоїдальної форми, усуваючи вищі гармоніки та підвищуючи коефіцієнт потужності до значень, близьких до 98%. На практиці це забезпечує відсутність реактивних втрат у мережі та плавне регулювання продуктивності компресора без циклічних пусків та зупинок, які є основною причиною зносу механічних частин.

3. Аеродинаміка та Система розподілу повітря (Split Vane)

У моделі MSZ-LN50VG2R реалізована складна кінематична схема управління повітряним потоком, що технічно називається Split Vane. На відміну від стандартних систем з однією горизонтальною жалюзі, цей блок оснащений двома незалежними повітряними заслінками. Кожна заслінка має власний електропривод, що дозволяє розділяти вихідний потік повітря на два вектори.

Інженерний зміст технології:

1. Зонування: Система здатна одночасно подавати повітря у дві різні зони приміщення. Наприклад, одна частина потоку спрямована горизонтально вздовж стелі (ефект Коанда) для обслуговування дальньої частини кімнати, а друга вниз, в ближню зону.

2. Вилучення протягів: При знаходженні користувача в зоні прямого обдування, автоматика (при активації сенсора) перекриває відповідний сегмент жалюзі, перенаправляючи потік, але не знижуючи загальну холодопродуктивність.

3. Вертикальні жалюзі: Внутрішній блок також оснащений системою незалежного керування вертикальними напрямними, що в сукупності з горизонтальними заслінками створює повноцінне 3D управління повітряною масою.

Аеродинамічний профіль вентилятора збільшеного діаметра спроектований для роботи на низьких оборотах при збереженні високого статичного тиску, що необхідно для прокачування об'єму повітря через щільні елементи, що фільтрують.

4. Сенсорна система 3D I-SEE: Принцип дії

Однією з головних відмінностей серії LN від базових інверторів є наявність вбудованого тепловізора – датчика 3D I-SEE Sensor. Це не просто датчик руху (PIR-сенсор), а інфрачервона матриця, розташована на висувному механізмі нижньої частини блоку.

Алгоритм роботи: Датчик здійснює сканування об'єму приміщення, поділяючи його на тривимірну сітку із 752 контрольних зон. Електроніка фіксує температурну картку кожної зони.

1. Визначення положення людей: На основі різниці температур фону (стіни, підлога, меблі) та об'єктів (люди, тварини) процесор обчислює координати знаходження користувачів.

2. Термічна неоднорідність: Сенсор виявляє зони з аномальною температурою (наприклад, нагріта сонцем зона біля вікна або холодна підлога біля дверей) та дає команду приводам жалюзі направити потік саме туди для вирівнювання температурного градієнта.

3. Режими енергозбереження: За відсутності людей у приміщенні протягом заданого часу система переходить у режим зниженої продуктивності, а потім у режим очікування, що знижує інтегральне енергоспоживання на 30-40%.

Важливо, що датчик працює виключно в інфрачервоному спектрі і не є камерою відеофіксації, що виключає питання приватності. Технічне завдання сенсора – виключно збір телеметричних даних про теплове поле.

5. Система фільтрації Plasma Quad Plus

У моделі MSZ-LN50VG2R інтегровано активну систему очищення повітря Plasma Quad Plus. Це двоступінчастий плазмовий генератор, принцип дії якого заснований на іонізації повітря, що проходить.

Фізика процесу: У блоці фільтрації створюється електричне поле високої напруги. При проходженні повітря через поле відбувається утворення низькотемпературної плазми.

1. Бактерицидна дія: Іони та вільні радикали руйнують білкові оболонки бактерій та вірусів, інактивуючи їх. Ефективність підтверджена лабораторними тестами щодо вірусів грипу та інших патогенів.

2. Електростатичний осадження: Частинки пилу та алергенів (включаючи дрібнодисперсні частинки PM2.5) одержують електричний заряд. Заряджені частинки ефективно притягуються до протилежно заряджених електродів фільтруючого елемента.

3. Видалення запахів: Плазма сприяє окисленню молекул, що викликають неприємні запахи (тютюн, кухонні запахи), розкладаючи їх на найпростіші компоненти.

Ця система є обслуговуваною. Фільтруючий елемент не вимагає заміни протягом усього терміну служби кондиціонера, проте вимагає регулярного промивання водою для видалення накопичених забруднювачів та відновлення емісійних властивостей електродів.

6. Захисне покриття Dual Barrier Coating

Внутрішні елементи блоку (теплообмінник, вентилятор та димарі) оброблені гібридним покриттям Dual Barrier Coating.

Інженерна проблема: Традиційні пластикові та металеві поверхні накопичують два типи забруднень: гідрофільні (пил, бруд) та гідрофобні (жирні аерозолі, масляний туман). Згодом на лопатях вентилятора утворюється наліт, який порушує аеродинаміку, викликає дисбаланс, вібрації та зниження енергоефективності до 18-20%.

Технічне рішення: Покриття Dual Barrier Coating містить наночастинки фтору (відштовхує гідрофільні забруднення) та гідрофільні компоненти (що перешкоджають прилипанню олій та жирів). Поверхня працює за принципом «мозаїчної структури», не дозволяючи закріпитись жодному типу забруднювачів. Це рішення критично важливе для кухні або приміщень, суміжних з нею, де концентрація жирних аерозолів підвищена. Результатом є збереження паспортних характеристик енергоефективності протягом тривалого періоду експлуатації та збільшення інтервалів між глибоким сервісним обслуговуванням.

7. Акустичні характеристики

Для моделі продуктивністю 5.0 кВт показники шуму є критичним параметром вибору.

• Мінімальний рівень звукового тиску: 27 дБ(А). Це значення досягається в режимі «Silent» на мінімальних обертах вентилятора. Для потужності 5 кВт це показник високого інженерного рівня, оскільки прокачати необхідний обсяг повітря тихо значно складніше, ніж у малих моделях.

• Максимальний рівень: До 49 дБ(А) у режимі Powerful.

Конструкція зовнішнього блоку MUZ-LN50VG2 також оптимізована. Компресор має подвійну звукоізоляцію, а форма лопат вентилятора знижує турбулентність потоку. Додатково передбачено режим «Нічного зниження шуму» для зовнішнього блоку (активується через програму або пульт), який знижує рівень шуму на 3 дБ(А) за рахунок обмеження максимальної частоти обертання компресора та вентилятора.

8. Система управління та інтеграція (IoT)

Кондиціонер штатно оснащений вбудованим Wi-Fi інтерфейсом (адаптер MAC-567IF-E знаходиться усередині корпусу). На відміну від опціональних рішень, модуль інтегрований в заводську збірку і прихований, не вимагаючи зовнішнього монтажу.

Функціонал MELCloud: Управління здійснюється через сервіс хмар MELCloud. Це дозволяє:

• Керувати кліматом віддалено.

• Отримувати аварійні повідомлення на смартфон (код помилок).

• Переглянути статистику енергоспоживання.

• Інтегрувати пристрій у системи «Розумний дім» (Google Home, Amazon Alexa, Apple HomeKit через прошарки).

Штатний ІЧ-пульт управління має підсвічування екрану (що рідкість для багатьох виробників) та тижневий таймер з можливістю програмування до 4 дій на кожен день тижня (вмикання/вимкнення, зміна температури).

9. Обмеження та Вимоги до монтажу

Для забезпечення заявлених характеристик необхідне суворе дотримання інженерних вимог під час інсталяції. Порушення цих регламентів веде до втрати гарантії та зниження ресурсу.

1. Максимальна довжина траси між блоками становить 20 метрів.

2. Перепад висот: Максимальний перепад висот – 12 метрів. Якщо зовнішній блок розташований значно вище або нижче внутрішнього, необхідно передбачити маслопідйомні петлі (при значних перевищеннях стандартних значень) або суворо дотримуватися інструкцій з прокладання.

3. Електроживлення: Підключення електроживлення здійснюється до зовнішнього блоку. Перетин кабелю повинен розраховуватися виходячи з максимального робочого струму (близько 13-14 А в піку, номінал автомата захисту - 16 А, характеристика C).

4. Дренаж: Внутрішній блок потребує гравітаційного відведення конденсату. Діаметр дренажного патрубка – 16 мм. При неможливості забезпечити ухил, потрібне встановлення додаткової дренажної помпи (не входить до комплекту).

5. Монтажні зазори: Для коректної роботи датчика 3D I-SEE та забору повітря необхідно залишити щонайменше 50-70 мм від стелі до верхньої грані блоку. Бічні зазори також регламентовані для доступу під час сервісного обслуговування.

10. Експлуатація в режимі обігріву (Hyper Heating – уточнення)

Важливо розмежовувати моделі. Стандартна модель MUZ-LN50VG2 (без індексу VGHZ) гарантовано працює на обігрів за температури зовнішнього повітря до -15°C. У цьому температурному діапазоні зберігається висока ефективність. Однак, при температурах нижче -15°C продуктивність системи падає, і автоматика може зупинити компресор захисту низького тиску. Для регіонів із суворими зимами, де температура регулярно опускається нижче -20°C, рекомендується розглядати модифікацію ZUBADAN (VGHZ), яка зберігає номінал тепла до -15°C та працює до -25°C. Модель VG2, що розглядається, є «Стандартним інвертором», оптимізованим під європейський клімат середньої смуги. Функція розморожування (Defrost) зовнішнього блоку працює за інтелектуальним алгоритмом, аналізуючи температуру теплообмінника, а не просто за таймером, що мінімізує перерви в подачі тепла в приміщення.

11. Висновок та Сценарії використання

Mitsubishi Electric MSZ-LN50VG2R/MUZ-LN50VG2 є інженерно збалансованим рішенням для користувачів, що ставлять у пріоритет якість повітря, акустичний комфорт і довгострокову надійність.

Рекомендовані сценарії застосування:

• Вітальні та житлові кімнати великої площі (40-50 м ²).

• Приміщення складної конфігурації (завдяки роздільному управлінню потоками).

• Об'єкти з високими вимогами до чистоти повітря (алергіки, діти), де Plasma Quad Plus замінює окремий очищувач повітря.

• Дизайнерські інтер'єри, де потрібна інтеграція кліматичної техніки певного кольору (Ruby Red).

Нецільове використання:

• Серверні кімнати (для технічного охолодження є спеціальні серії).

• Приміщення з теплопритоками, що перевищують 5.5-6.0 кВт (система працюватиме на знос).

• Неопалювані дачі для зимової експлуатації при температурах нижче -15 ° C (ризик обмерзання та зупинки).

Вибір даної моделі є раціональною інвестицією в інфраструктуру житла, що забезпечує прогнозований мікроклімат із мінімальними експлуатаційними витратами на електроенергію у довгостроковій перспективі. Висока початкова вартість компенсується відсутністю необхідності купівлі додаткових пристроїв (очисників, обігрівачів міжсезоння) та тривалим життєвим циклом компресора та електроніки.

Додаткова технічна специфікація (Reference Data):

• Розміри внутрішнього блоку (ШхГхВ): 890 х 233 х 307 мм.

• Вага внутрішнього блоку: 15,5 кг.

• Розміри зовнішнього блоку (ШхГхВ): 800 х 285 х 714 мм.

• Вага зовнішнього блоку 40 кг.

• Діаметр труб (Рідина/Газ): 6.35 мм (1/4") / 9.52 мм (3/8") - Увага: для індексу 50 часто використовується 12.7 (1/2), але в серії LN на R32 може застосовуватися 9.52, необхідно уточнення щодо конкретної ревізії мануалу при монтажі. (Згідно з останніми специфікаціями MUZ-LN50VG2 порти: 6.35 / 9.52).

12. Детальний аналіз компонентної бази

Надійність кліматичного обладнання визначається якістю елементної бази та культурою виробництва. Mitsubishi Electric традиційно використовує власні компресори та напівпровідникові елементи.

Компресор: У зовнішньому блоці MUZ-LN50VG2 використовується двороторний компресор (Twin Rotary) виробництва Mitsubishi Electric. Двороторна схема забезпечує краще балансування валу в порівнянні з однороторними аналогами, що знижує вібраційні навантаження та шум. Це особливо актуально під час роботи на низьких частотах обертання (часткове завантаження), де звичайні компресори можуть входити в резонанс. Двигун компресора - безколекторний постійного струму (BLDC), що використовує потужні неодимові магніти в роторі. Це підвищує момент, що крутить, і ККД двигуна за рахунок відсутності ковзання ротора і втрат на перемагнічування.

Електроніка та Плати управління: Друковані плати внутрішнього та зовнішнього блоків мають захисне лакове покриття (conformational coating) для захисту від вологи та пилу. Силові модулі інвертора (IPM – Intelligent Power Module) також є власною розробкою корпорації, що гарантує повну сумісність із алгоритмами управління вектором тяги компресора. У схемотехніці передбачені ланцюги захисту від стрибків напруги, що підвищує виживання електроніки в умовах нестабільних електромереж, характерних для заміської забудови.

Теплообмінники: Теплообмінник зовнішнього блоку виконаний з мідних трубок з внутрішнім ребра (inner grooved pipes). Нарізка канавок усередині труби збільшує площу теплообміну холодоагенту зі стінкою труби, підвищуючи ефективність теплопередачі без збільшення габаритів теплообмінника. Алюмінієве ребра має антикорозійне покриття Blue Fin, що уповільнює окислення алюмінію під впливом атмосферної вологи та солей.

13. Фізика розподілу температур та конвекція

При проектуванні системи кондиціювання важливо розуміти фізику конвективних потоків, яку враховує алгоритм MSZ-LN50VG2R. У режимі охолодження холодне повітря, щільніше теплого, прагне опуститися вниз. Тому алгоритм «Comfort» спрямовує потік горизонтально вздовж стелі. Холодний струмінь «прилипає» до стелі, проходить до дальньої стіни і плавно опускається, витісняючи тепле повітря вгору до огорожі кондиціонера. Це забезпечує рівномірне охолодження без утворення зон локального переохолодження (протягів). У режимі обігріву тепле повітря прагне піднятися нагору. Для ефективного прогрівання приміщення заслінки Dual Split Vane спрямовують потік майже вертикально вниз, до підлоги. Струмінь теплого повітря досягає підлогового покриття, прогріває його і піднімається вгору, забезпечуючи комфортну температуру в зоні ніг користувача. Звичайні кондиціонери часто не можуть «пробити» повітряну подушку до підлоги, через що голова користувача перебуває в теплі, а ноги мерзнуть. Висока потужність вентилятора та подвійні жалюзі моделі LN50 вирішують цю фізичну проблему.

14. Сервісне обслуговування та ремонтопридатність

З точки зору експлуатації модель MSZ-LN50VG2R розроблена з урахуванням вимог до швидкого доступу до вузлів (Quick Clean Body). Передня панель та жалюзі легко демонтуються без використання спеціального інструменту, відкриваючи доступ до вентилятора та дренажного піддону для очищення. Можливість механічної очистки крильчатки вентилятора користувачем або сервісним фахівцем без повного розбору блоку є істотною перевагою, що впливає на якість повітря в довгостроковій перспективі. Система самодіагностики безперервно опитує датчики температур (внутрішнього повітря, теплообмінника, зовнішнього повітря, нагнітання компресора) та параметри електричного ланцюга. У разі відхилення від норми система зупиняє роботу та виводить код помилки на провідний пульт (опція) або індикує його блиманням світлодіодів. У MELCloud помилки відображаються з текстовим описом, що спрощує віддалену діагностику для сервісної служби. Наявність сервісного порту для підключення діагностичного інструменту (M-Net конвертер або спеціальний сервісний прилад) дозволяє читати історію роботи (Black Box), аналізуючи режими роботи перед виникненням несправності.

15. Екологічні аспекти та утилізація

Використання холодоагенту R32 знижує екологічний слід системи. Для заправки системи потужністю 5 кВт потрібно менше кілограмів R32 порівняно з R410A для досягнення тієї ж холодопродуктивності. Це означає менше навантаження на навколишнє середовище у разі аварійного витоку та менший вуглецевий податок (у країнах, де воно застосовується). Усі пластикові компоненти марковані кодами переробки (ISO 11469), що полегшує утилізацію пристрою після закінчення терміну служби (зазвичай 10-15 років). Електронні компоненти відповідають директиві RoHS (відсутність свинцю та шкідливих речовин у припої та компонентах).

Підсумкове резюме

Кондиціонер Mitsubishi Electric MSZ-LN50VG2R/MUZ-LN50VG2 - це не просто побутовий прилад, а складна інженерна система управління мікрокліматом. Висока вартість пристрою обумовлена не маркетинговою націнкою за дизайн або бренд, а сукупністю застосованих технологій: дорогих рідкісноземельних металів у компресорі, складних сенсорних матриць, багатокомпонентної системи фільтрації та якісних матеріалів корпусу. Для покупця, що приймає раціональне рішення, ця модель є безкомпромісним вибором у категорії систем потужністю 5 кВт, пропонуючи максимальний рівень комфорту, безпеки та енергоефективності, доступний на поточному рівні розвитку кліматичної техніки. Це інвестиція у якість життя, підкріплена бездоганною інженерною репутацією виробника та реальними технічними характеристиками, перевіреними незалежними тестами та експлуатацією. Відсутність прихованих недоліків та чесне декларування обмежень (за температурою та монтажем) підтверджує статус обладнання як продукту вищого класу довіри. Купівля даної системи закриває питання кондиціювання та очищення повітря на десятиліття вперед, роблячи її економічно виправданою по всій дистанції життєвого циклу.
