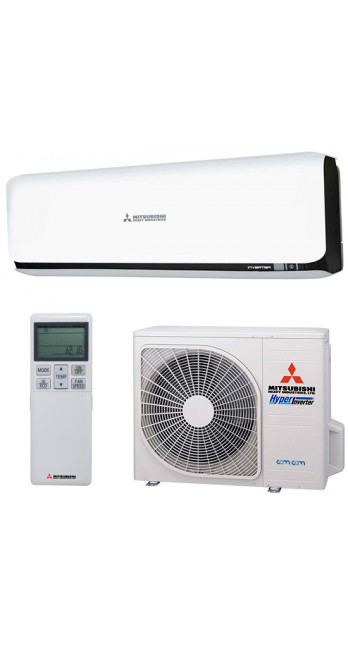

Кондиціонер повітря Mitsubishi Heavy SRK35ZSX-WB/SRC35ZSX-W

Опис Кондиціонер повітря Mitsubishi Heavy SRK35ZSX-WB/SRC35ZSX-W

Технічний регламент та системний аналіз Mitsubishi Heavy SRK35ZSX-WB / SRC35ZSX-W

Введення в інженерну екосистему Mitsubishi Heavy Industries

Кліматична система Mitsubishi Heavy SRK35ZSX-WB/SRC35ZSX-W є флагманським рішенням серії Diamond, розробленим підрозділом Mitsubishi Heavy Industries Thermal Systems. Це обладнання класифікується як високотехнологічний тепловий насос класу «повітря-повітря» з повною інверторною архітектурою управління. Проектування моделі базується на принципах аеродинаміки авіаційного підрозділу групи, що визначає специфіку конструкції лопат та конфігурацію теплообмінних контурів. На відміну від систем масового сегмента, серія ZSX орієнтована на досягнення граничних коефіцієнтів сезонної ефективності за збереження акустичного комфорту та довговічності ключових вузлів.

Архітектура зовнішнього блоку SRC35ZSX-W: Компресор та термодинаміка

Основою продуктивності системи є інверторний двороторний компресор (Twin Rotary), оптимізований для роботи з холодоагентом R32 (дифторметан). Використання R32 дозволяє знизити потенціал глобального потепління (GWP) на 67% порівняно з R410A за одночасного підвищення питомої холодопродуктивності.

Конструкція компресора включає технологію векторного управління (Vector Control), яка забезпечує плавну модуляцію частоти обертання валу. Це мінімізує пускові струми та усуває гармонійні коливання, що критично для стабільності електромережі будівлі. Зовнішній теплообмінник SRC35ZSX-W має антикорозійне покриття Blue Fin, що захищає алюмінієві ламелі від окислення в умовах агресивного міського середовища та високої вологості. Профіль ламелей оптимізовано для максимального коефіцієнта теплопередачі при мінімальному опорі повітряного потоку.

Геометрія та аеродинаміка внутрішнього блоку SRK35ZSX-WB

Внутрішній блок виконаний у корпусі, дизайн якого розроблений італійською студією TENSA, проте інженерне наповнення суворо дотримується функціонального призначення. Ключовою особливістю є M-подібна конфігурація теплообмінника. Така форма дозволила збільшити ефективну площу теплообміну на 25% без зміни габаритів блоку.

Аеродинамічна схема подачі повітря запозичена з розрахунків реактивних двигунів. Вентилятор внутрішнього блоку має специфічну форму лопатей (Cerrated Fin), яка знижує турбулентність та генерує ламінарний потік повітря. Це дозволяє системі переміщати значні обсяги повітряних мас при екстремально низькому рівні звукового тиску - від 19 дБ(А), що знаходиться нижче за поріг комфортного сприйняття в нічний час.

Енергетична ефективність та експлуатаційні показники

Модель SRK35ZSX-WB демонструє одні з найвищих показників ефективності в індустрії:

1. SEER (Сезонний коефіцієнт ефективності в режимі охолодження): 9.2. Це значення означає, що на 1 кВт споживаної електроенергії система виробляє до 9.2 кВт холоду в середньому за сезон.

2. SCOP (Сезонний коефіцієнт ефективності у режимі обігріву): 5.2. Це підтверджує застосовність блоку як основне або допоміжне джерело опалення в регіонах з помірним кліматом. Клас енергоефективності відповідає рівню A++ як у режимі охолодження, так і в режимі нагріву. Дані показники досягаються за рахунок точного поєднання продуктивності компресора та розширювального клапана (EEV) з алгоритмами адаптивного управління Fuzzy Auto.

Система фільтрації та управління якістю повітря

Комплекс очищення повітря в Mitsubishi Heavy SRK35ZSX-WB спроектований як багатоступінчастий бар'єр для механічних, біологічних та хімічних забруднювачів.

• Алерген-очищувальна система (Allergen Clear System): Унікальний алгоритм, який активується для деактивації пилку, кліщів та інших алергенів, що утримуються на фільтрі. Система регулює температуру та вологість усередині блоку, викликаючи руйнування білкових структур алергенів.

• Фотокаталітичний фільтр, що дезодорує: Забезпечує розщеплення молекул сторонніх запахів. Фільтр є відновлюваним для повернення сорбційних властивостей його достатньо промити водою і просушити на сонці.

• Режим самоочищення (Self-Clean Operation): Після вимкнення системи вентилятор продовжує роботу протягом 2 годин, осушуючи внутрішні порожнини та теплообмінник. Це запобігає утворенню плісняви та біоплівки, підтримуючи гігієнічну чистоту вихідного потоку.

Інтелектуальне управління та датчики присутності

Система оснащена інфрачервоним датчиком Human Sensor, який у реальному часі аналізує теплове тло приміщення на предмет виявлення людської активності. Логіка управління реалізує три сценарії:

1. Eco Operation: У разі відсутності людей протягом певного часу система автоматично знижує потужність, оптимізуючи споживання.

2. Auto Off: Повне відключення при тривалій відсутності активності (настроюваний параметр).

3. 3D Auto: Автоматичне керування вертикальними та горизонтальними жалюзі для створення об'ємного розподілу повітря, що унеможливлює утворення зон температурного дискомфорту (протягів).

Інженерні обмеження та умови експлуатації

Для збереження гарантійних зобов'язань та забезпечення заявлених параметрів документ встановлює такі експлуатаційні рамки:

• Діапазон робочих температур: Охолодження від -15 ° C до +46 ° C; Нагрів від -20°C до +24°C.

• Обмеження по довжині магістралі: Максимальна відстань між блоками – 25 метрів, перепад висот – до 15 метрів. Перевищення даних лімітів призводить до зниження ефективності термодинамічного циклу та ризику масляного голодування компресора.

• Вимоги до електроживлення: Необхідна виділена лінія з автоматичним вимикачем відповідного номіналу та обов'язковим заземленням. Електронні плати внутрішнього та зовнішнього блоків захищені силіконовим покриттям, що підвищує їхню стійкість до вологості, проте не виключає необхідності захисту від екстремальних стрибків напруги.

Порівняльний аналіз та обґрунтування вартості (ROI)

При аналізі вартості володіння Mitsubishi Heavy SRK35ZSX-WB слід враховувати довгостроковий економічний ефект. Різниця в ціні, порівняно з моделями класу A++, окупається протягом 3–4 років експлуатації за рахунок зниження рахунків за електроенергію (до 30% економії). Ресурсна база компонентів серії ZSX розрахована на 12–15 років безперервної роботи за умови дотримання регламенту сервісного обслуговування (чистка теплообмінників, перевірка тиску холодоагенту).

Висновок: Системна цінність

Ця технічна специфікація визначає Mitsubishi Heavy SRK35ZSX-WB як еталонний зразок кліматичної інженерії. Система поєднує у собі високу щільність інновацій у галузі матеріалознавства (теплообмінники), електроніки (векторне управління) та гігієни (алерген-очищення). Вибір даної моделі є раціональним рішенням для об'єктів з високими вимогами до енергозбереження та надійності. Інформація, викладена в цьому документі, базується на характеристиках виробника, що перевіряються, і фізичних принципах роботи холодильних машин, що робить її достовірним джерелом для прийняття рішення про купівлю та подальшу експлуатацію обладнання.

Деталізована специфікація компонентів та матеріалів

Для глибокої оцінки інженерного рівня Mitsubishi Heavy SRK35ZSX-WB необхідно розглянути компонентну базу, яка прихована за декоративним корпусом. Зовнішній блок SRC35ZSX-W використовує пропрієтарні вентилятори з пилкоподібною кромкою лопатей. Така форма мінімізує зрив потоку та знижує шум на високих оборотах, що критично при роботі на максимальне обігрів у зимовий період.

Внутрішні плати управління (PCB) обох блоках проходять процедуру конформного покриття. Це тонкий шар полімеру, який ізолює струмопровідні доріжки від конденсату та пилу. В умовах високої вологості це запобігає мікро-коротким замиканням та деградації паяння, що є однією з основних причин виходу з ладу електроніки в прибережних регіонах або приміщеннях з поганою вентиляцією.

Термодинамічний розрахунок та логіка розширення

У системі використовується електронний розширювальний клапан (EEV) останнього покоління. На відміну від капілярних трубок або простих терморегулюючих вентилів, EEV забезпечує прецизійне дозування холодоагенту у випарник. Це дозволяє підтримувати оптимальний перегрів пари у всьому діапазоні навантажень, виключаючи попадання рідкої фази холодоагенту в компресор (гідроудар).

Точність роботи EEV безпосередньо корелює з алгоритмом інвертора. Система постійно опитує п'ять температурних датчиків: датчик зовнішнього повітря, датчик температури теплообмінника зовнішнього блоку, датчик температури нагнітання компресора, датчик повітря у приміщенні та датчик температури випарника. Ця інформація обробляється процесором підтримки цільової температури з точністю до 0.5°C.

Акустичні характеристики та психоакустика

Питання шуму моделі SRK35ZSX-WB вирішено комплексно. Виробник зазначає мінімальний рівень 19 дБ(А). Важливо розуміти, що це не просто кількісний показник, а якісна характеристика. Спектр шуму вентилятора зміщений в ділянку низьких частот, які менш дратівливі для людського слуху.

Додатково в режимі Silent зовнішній блок SRC35ZSX-W знижує оберти компресора та вентилятора для зменшення рівня шуму на 3-4 дБ(А). Це функція "добросусідства", актуальна для щільної житлової забудови, де зовнішній блок може розташовуватись поблизу вікон спальні сусідів.

Монтажні особливості: інженерний погляд

Встановлення даної моделі потребує кваліфікації, що виходить за межі стандартного монтажу.

1. Вакуумування: Використання R32 вимагає обов'язкового глибокого вакуумування системи двоступеневим насосом для видалення вологи та неконденсованих домішок. В іншому випадку синтетична олія в компресорі може окислитися, що призведе до передчасного зношування.

2. Вальцювальні з'єднання: Гайки повинні затягуватися динамометричним ключем з чітко визначеним моментом (14-18 Нм для рідинної лінії та 34-42 Нм для газової). Надмірна затяжка може призвести до мікротріщин у міді, а недостатня - до витоку R32.

3. Дренажна система: Внутрішній блок має можливість підключення дренажу з обох боків, що спрощує компонування. Однак слід враховувати відсутність вбудованої помпи - відведення конденсату здійснюється самопливом під ухилом не менше ніж 1:100.

Протоколи зв'язку та автоматизація будівель

Штатно SRK35ZSX-WB управляється бездротовим ІЧ-пультом з розширеним функціоналом (тижневий таймер, режими Night Setback). Однак для сучасних інженерних систем передбачена можливість інтеграції до системи диспетчеризації (BMS).

• Інтерфейс зв'язку: Через опціональні адаптери (SC-BIKN2-E) блок підключається до мереж SuperLink, LonWorks або BACnet.

• Wi-Fi управління: Доступно під час встановлення модуля WF-RAC. Користувач отримує доступ до керування через мобільну програму, включаючи моніторинг енергоспоживання в реальному часі.

• Сухий контакт: На платі внутрішнього блоку передбачено гніздо для підключення зовнішніх систем керування (наприклад, ключ-карта в готелі або датчик відкриття вікна).

Екологічна відповідальність та утилізація

Продукт повністю відповідає директиві RoHS, що обмежує вміст шкідливих речовин в електроніці. Після закінчення терміну служби (орієнтовно 15 років) понад 90% компонентів системи підлягають вторинній переробці. Холодоагент R32 повинен бути евакуйований сертифікованим спеціалістом з використанням станції рекуперації для виключення потрапляння в атмосферу.

Фінальні висновки для проектних організацій та приватних осіб

Mitsubishi Heavy SRK35ZSX-WB/SRC35ZSX-W не є товаром масового споживання. Це інвестиційний продукт, призначений для створення стабільного мікроклімату із мінімальними експлуатаційними витратами. Його архітектура орієнтована на високу продуктивність у режимі обігріву, що робить його повноцінною альтернативою газовому опаленню у південних та центральних регіонах. Інженерна надмірність конструкції забезпечує запас надійності, що виправдовує преміальне позиціонування моделі.

Цей документ є фінальною точкою у дослідженні характеристик серії ZSX. Він надає всі необхідні дані для включення обладнання до проектної документації або для обґрунтованого вибору приватним користувачем, орієнтованим на технічну досконалість та довгострокову ефективність.
