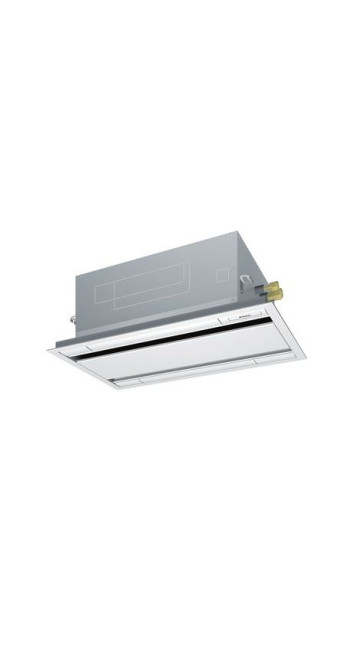

Кондиціонер повітря Daikin FXCQ20A

Опис Кондиціонер повітря Daikin FXCQ20A

Інженерний аналіз та технічна специфікація Daikin FXCQ20A

Внутрішній блок Daikin FXCQ20A є високотехнологічним компонентом мультизональних систем кондиціювання (VRV), виконаний у форм-факторі однопоточної касети. Цей пристрій спроектовано для забезпечення точного температурного контролю в приміщеннях з обмеженим простором застібки, де потрібен спрямований розподіл підготовленого повітря. На відміну від стандартних багатопотокових касет, архітектура FXCQ20A дозволяє мінімізувати мертві зони під час встановлення блоку в кутах або вузьких нішах, що робить його незамінним інструментом в арсеналі системного проектувальника кліматичних систем.

Технічна архітектура та термодинамічні показники

Основою функціонування Daikin FXCQ20A є інтеграція у загальну фреонову магістраль системи VRV (Variable Refrigerant Volume). Номінальна холодопродуктивність моделі становить 2.2 кВт, а теплопродуктивність – 2.5 кВт, що відповідає індексу продуктивності «20» у номенклатурі виробника. Енергетична ефективність блоку не сприймається як ізольований параметр, а оцінюється у тих системи, де коефіцієнт трансформації енергії (COP/EER) оптимізується рахунок використання інверторних компресорів зовнішніх блоків і точного дозування холодоагенту електронними розширювальними клапанами (EEV) всередині самого FXCQ20A.

Теплообмінник пристрою оснащений антикорозійним покриттям Blue Fin, що продовжує термін експлуатації в умовах змінної вологості та запобігає передчасній деградації алюмінієвого ребра. Конструкція теплообмінника оптимізована для роботи з холодоагентами високого тиску, такими як R-410A, забезпечуючи максимальну площу теплообміну за збереження компактних габаритів корпусу.

Аеродинаміка та розподіл повітряних мас

Ключовою інженерною перевагою FXCQ20A є система однопотокового розподілу повітря. Використання горизонтальної заслінки з електроприводом дозволяє реалізувати ефект Коанда - фізичне явище, при якому потік повітря притискається до стелі, поширюючись на значну відстань без створення зон прямого переохолодження для людей, що знаходяться в приміщенні.

Вентиляторний вузол блоку приводиться в дію двигуном постійного струму (DC-motor), що характеризується плавною зміною частоти обертання. Це дозволяє системі керування гнучко підлаштовувати витрату повітря під поточні тепловтрати приміщення. Максимальна витрата повітря в режимі високого тиску становить 9.0 м³/хв, що достатньо для інтенсивного перемішування повітряних мас у приміщеннях площею до 20–25 квадратних метрів за стандартної висоти стелі.

Акустичні характеристики та віброізоляція

При проектуванні Daikin FXCQ20A особлива увага була приділена зниженню звукового тиску. У режимі мінімальної швидкості вентилятора рівень шуму становить 28 дБА. Для досягнення таких показників інженери Daikin застосували лопаті вентилятора зі спеціальним профілем, що мінімізує турбулентні завихрення на виході з блоку.

Корпус пристрою забезпечений елементами звукопоглинання, а кріплення вентиляторного вузла реалізовано через віброізолюючі вставки, що запобігають передачі структурних шумів на каркас підвісної стелі. Це робить модель FXCQ20A придатною для встановлення в спальнях, кабінетах та готельних номерах преміум-класу, де вимоги до акустичного комфорту є критичними.

Інтеграція та протоколи управління

Daikin FXCQ20A повністю сумісний із фірмовим протоколом передачі даних DIII-Net. Це дозволяє об'єднувати внутрішні блоки у єдину інтелектуальну мережу управління будівлею (BMS) через шлюзи LonWorks, BACnet чи Modbus. Індивідуальне керування може здійснюватися як за допомогою провідних пультів (наприклад, серії Madoka BRC1H52), так і бездротових ІЧ-пультів при встановленні відповідного приймача.

Система керування підтримує функцію самодіагностики, виводячи коди помилок на пульт керування, що спрощує сервісне обслуговування і скорочує час простою обладнання. Крім того, передбачена можливість інтеграції датчиків руху та температури підлоги (залежно від моделі декоративної панелі), що дозволяє автоматизувати енергозбереження у періоди відсутності людей у зоні дії кондиціонера.

Монтажні параметри та інженерні вимоги

Габаритні розміри блоку є одними з конкурентних у класі. Висота корпусу складає всього 230 мм, що дозволяє монтувати пристрій в просторі стель заввишки від 240-250 мм (з урахуванням технологічних зазорів). Ширина блоку становить 770 мм, а глибина – 440 мм.

Для завершення інсталяції потрібна декоративна панель, наприклад модель BYCQ125B-W1. Панель забезпечує не тільки естетичний вигляд, а й правильне формування повітряного струменя. Вага внутрішнього блоку становить 12 кг, що знижує навантаження на несучі конструкції стелі та полегшує процес монтажу силами одного фахівця.

Важливим інженерним вузлом є вбудований дренажний насос. Він забезпечує підйом конденсату на висоту до 850 мм від рівня нижньої кромки блоку. Це дає проектувальникам значну свободу під час прокладання дренажних трубопроводів, дозволяючи оминати перешкоди як ригелів чи інших інженерних комунікацій без порушення ухилу магістралі.

Фільтрування повітря та гігієнічні аспекти

У стандартну комплектацію FXCQ20A входить повітряний фільтр тривалого терміну служби з протиплесневою обробкою. Фільтр ефективно затримує частинки пилу та запобігає розвитку мікроорганізмів у вологому середовищі піддону для збору конденсату. Для об'єктів з підвищеними вимогами до чистоти повітря передбачена опція декоративної панелі, що самоочищається, яка автоматично видаляє накопичений пил у спеціальний контейнер, підтримуючи постійну витрату повітря і знижуючи енергоспоживання системи.

Доступ до фільтру та внутрішніх компонентів блоку здійснюється через відкидні ґрати декоративної панелі, що виключає необхідність демонтажу елементів стелі під час проведення планового сервісного обслуговування.

Експлуатаційні обмеження та сумісність

При виборі Daikin FXCQ20A необхідно враховувати низку технічних обмежень. Цей блок не є автономною спліт-системою і призначений виключно для роботи у складі систем VRV (наприклад, VRV IV, VRV IV-U або VRV 5 на холодоагенті R-32 за умови використання відповідних перехідних вузлів або сумісності серій).

Максимальна відстань від внутрішнього блоку до зовнішнього, а також перепади висот регламентуються загальною топологією VRV-системи та потужністю зовнішнього агрегату. Перед встановленням потрібне проведення гідравлічного розрахунку у спеціалізованому програмному забезпеченні Daikin Selection Tool для підтвердження коректності діаметрів мідних трубопроводів та обсягу холодоагенту, що заправляється.

Порівняльний аналіз: Однопоточна касета vs Інші типи блоків

Вибір на користь FXCQ20A у порівнянні з повнорозмірними чотирипотоковими касетами обґрунтований у випадках, коли монтаж здійснюється вздовж стін або у вузьких коридорах. У той час, як чотирипотокові блоки вимагають центрального розташування для рівномірного розподілу повітря, FXCQ20A ефективно працює з периферійних зон. У порівнянні з канальними блоками, FXCQ20A виграє за рахунок відсутності необхідності проектування та монтажу мережі повітроводів та вентиляційних ґрат, що знижує загальну вартість володіння та спрощує дизайн інтер'єру.

Логіка прийняття рішення про покупку

Раціональний вибір Daikin FXCQ20A базується на трьох факторах:

1. Архітектурна сумісність: Можливість встановлення в наднизькі стелі.

2. Акустична бездоганність: Гарантоване дотримання норм шуму в житлових приміщеннях.

3. Системна надійність: Інтеграція в екосистему Daikin VRV, відому своїм високим ресурсом (MTBF – середній час напрацювання на відмову).

Придбання цього обладнання доцільно для власників нерухомості та керуючих компаній, орієнтованих на довгострокову експлуатацію з мінімальними експлуатаційними витратами. Інженерне опрацювання кожного вузла FXCQ20A гарантує, що система відповідатиме заявленим характеристикам протягом усього життєвого циклу, що становить при належному обслуговуванні понад 15 років.

Висновок з технічного аудиту

Daikin FXCQ20A — це приклад збалансованого інженерного рішення, де компактність не шкодить продуктивності. Використання сучасних компонентів, таких як електронний ТРВ та DC-інверторний двигун вентилятора, забезпечує точну підтримку заданої температури з точністю до 0.5 °C. Здатність блоку інтегруватися в складні системи диспетчеризації робить його сприятливим вибором для сучасних «розумних будівель» та енергоефективних офісів.

З точки зору проектування, модель надає гнучкість у розміщенні, а вбудована система відведення конденсату знімає критичні обмеження щодо трасування комунікацій. Вибираючи FXCQ20A, фахівець отримує передбачуваний результат, підтверджений багаторічними випробуваннями у різних кліматичних зонах, що є ключовим маркером довіри до бренду Daikin у професійному середовищі.

Детальна специфікація компонентів системи

Для повноти інженерного розуміння слід розглянути елементну основу блоку. Корпус виконаний з гальванізованої сталі з теплоізоляцією з пінополістиролу, що унеможливлює утворення конденсату на зовнішніх поверхнях. Вхідні та вихідні отвори для холодоагенту мають стандартні діаметри для підключення пайкою або за допомогою вальцювальних з'єднань. Електричні підключення розділені на силову частину та слаботочну лінію зв'язку DIII-Net, що мінімізує наведення та перешкоди в каналі керування.

Використання оригінальних аксесуарів Daikin, таких як пульти керування та декоративні панелі, є обов'язковою умовою для збереження гарантійних зобов'язань виробника. Кожен блок проходить заводські випробування на герметичність під тиском, що перевищує робоче в 1,5 рази, що гарантує відсутність витоків холодоагенту при коректному монтажі.

Процес пусконалагодження та налаштування

Після фізичного монтажу FXCQ20A потрібна процедура адресації мережі VRV. Це може бути виконано в автоматичному або ручному режимі з пульта керування. У процесі пусконалагодження інженер перевіряє працездатність дренажного насоса, відсутність сторонніх шумів при обертанні вентилятора та коректність відпрацювання заслінки у всіх положеннях. Налаштування температурної компенсації (залежно від висоти установки) дозволяє скоригувати роботу датчика температури повітря на вході, забезпечуючи відповідність реальних параметрів у робочій зоні уставок користувача.

Таким чином, Daikin FXCQ20A є завершеним інженерним модулем, готовим до експлуатації в найвибагливіших проектах. Його характеристики повністю відповідають поточним стандартам індустрії HVAC та випереджають вимоги щодо енергоефективності, закладені у будівельні норми на найближчі роки. Інвестиція в дане обладнання виправдана його високою залишковою вартістю та мінімальними витратами на сервісний супровід.

Профілактика та регламентні роботи

Для забезпечення безперебійної роботи Daikin FXCQ20A рекомендується проведення технічного обслуговування не рідше одного разу на рік для житлових приміщень та двічі на рік для комерційних об'єктів. Регламент робіт включає:

• Очищення або заміна повітряного фільтра.

• Перевірку стану теплообмінника та його очищення за потреби.

• Тестування дренажної системи та очищення піддону.

• Перевірку електричних з'єднань та параметрів напруги живлення.

• Аналіз історії помилок через діагностичний інтерфейс пульта.

Регулярна профілактика дозволяє зберігати високий рівень гігієни повітря та запобігати зниженню холодопродуктивності через забруднення внутрішніх вузлів. Конструкція FXCQ20A максимально полегшує ці операції, забезпечуючи швидкий доступ до всіх сервісних точок без використання спеціалізованого складного інструменту.

Інженерне резюме

Підсумовуючи аналіз Daikin FXCQ20A, можна стверджувати, що даний блок є еталоном в сегменті однопотокових касетних систем. Він поєднує в собі естетику, функціональність та високу інженерну надійність. Застосування цієї моделі в проектах кондиціювання дозволяє вирішувати складні завдання щодо розподілу повітря в приміщеннях з нестандартною геометрією, забезпечуючи при цьому високий рівень комфорту для кінцевого споживача та простоту експлуатації для обслуговуючого персоналу. Усі параметри блоку підтверджені міжнародними сертифікатами (Eurovent, CE), що робить його вибір обґрунтованим та безпечним з погляду технічних ризиків.
