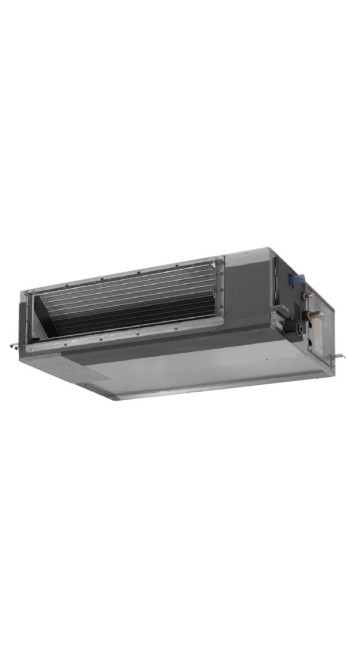

Кондиціонер повітря Daikin FXMQ125P7

Опис Кондиціонер повітря Daikin FXMQ125P7

Інженерний аналіз та системна архітектура блоку Daikin FXMQ125P7

Канальний внутрішній блок Daikin FXMQ125P7 є високонапірним агрегатом, призначеним для інтеграції в мультизональні системи кондиціювання серії VRV. Дане обладнання розроблено для забезпечення прецизійного контролю мікроклімату в приміщеннях великої площі або складної конфігурації, де потрібна розгалужена мережа повітроводів. Проектування системи на базі FXMQ125P7 вимагає глибокого розуміння аеродинамічних процесів та алгоритмів керування інверторними приводами вентиляторів.

Технічна конфігурація та продуктивність

Модель FXMQ125P7 має номінальну холодопродуктивність 14,0 кВт і теплопродуктивність 16,0 кВт. Ці показники дозволяють компенсувати значні теплонадходження у комерційних та індустріальних об'єктах. Важливою особливістю є використання високоефективного теплообмінника з оптимізованим ребра, що підвищує коефіцієнт теплопередачі при збереженні компактних габаритів корпусу.

Висота блоку складає всього 300 мм, що є критичним параметром для монтажу в умовах обмеженого простору стель. Ширина в 1400 мм обумовлена необхідністю розміщення потужного вентиляторного вузла і широкого дифузора для зниження швидкості потоку повітря, що виходить, що безпосередньо впливає на акустичний комфорт. Вага агрегату становить 46 кг, що вимагає використання посилених шпильок та віброізолюючих опор при монтажі до перекриття.

Аеродинамічні характеристики та зовнішній статичний тиск (ESP)

Ключовою інженерною перевагою FXMQ125P7 є можливість роботи із зовнішнім статичним тиском до 200 Па. Це дозволяє використовувати блок у приміщеннях, де внутрішній блок віддалений від зон розподілу повітря. Вентилятор із DC-двигуном постійного струму забезпечує плавне регулювання обертів, адаптуючись до опору мережі повітроводів.

Система керування дозволяє налаштовувати ESP у діапазоні від 50 до 200 Па. Це реалізується або через стандартний дротовий пульт управління, або в автоматичному режимі при пусконалагодженні. Автоматичне налаштування витрати повітря (Auto Airflow Adjustment) мінімізує час введення в експлуатацію, так як електроніка самостійно вимірює опір підключених каналів і коригує криву роботи вентилятора для досягнення проектної витрати повітря $2340/3120/3900$ $м^3/ч$ (залежно від обраного ступеня).

Енергоефективність та логіка управління

Застосування інверторної технології двигунах вентиляторів істотно знижує споживання електроенергії в режимах часткового навантаження. Електронно-розширювальний вентиль (PMV), інтегрований у блок, здійснює точне дозування холодоагенту R-410A, підтримуючи задану температуру з точністю до 0,5 °C. Це виключає різкі температурні коливання, притаманні систем типу on/off.

Логіка керування Daikin FXMQ125P7 інтегрується у загальну систему моніторингу будівлі (BMS) через протоколи Modbus, LonWorks або BACnet під час використання відповідних адаптерів. Сумісність з протоколом DIII-Net забезпечує безшовне з'єднання з центральними контролерами Intelligent Touch Manager, дозволяючи реалізувати складні сценарії енергозбереження, такі як управління датчиками присутності або інтеграція з системою пожежної безпеки.

Системи фільтрації та відведення конденсату

Стандартна комплектація блоку включає вбудований дренажний насос із висотою підйому до 625 мм. Це рішення спрощує проектування трас відведення конденсату, дозволяючи прокладати труби вище за рівень блоку. Наявність датчика рівня поплавця забезпечує захист від протікання: при досягненні критичної позначки води в піддоні система автоматично зупиняє роботу і видає код помилки на пульт управління.

Фільтрування повітря здійснюється через стандартний повітряний фільтр, який захищає теплообмінник від пилу та забруднень. Конструкція блоку передбачає можливість забору повітря як знизу, так і ззаду. Це дає проектувальнику гнучкість при компонуванні обладнання у венткамерах або фальш-стелі коридорів. Обслуговування фільтра та доступ до плати керування здійснюються через спеціальні люки, розміри яких повинні відповідати регламентам Daikin.

Акустичний комфорт та режими роботи

Рівень звукового тиску FXMQ125P7 варіюється в межах 33-42 дБ(А). Для блоку такої потужності це високі показники, досягнуті завдяки оптимізації форми лопатей вентилятора та застосування звукопоглинаючих матеріалів усередині корпусу. У нічному режимі або в періоди низької потреби в охолодженні блок працює на мінімальних обертах, забезпечуючи практично безшумне кондиціювання.

Важливо враховувати, що при встановленні максимального статичного тиску (200 Па) шум повітряного потоку може збільшуватись. Тому при проектуванні рекомендується передбачати встановлення шумоглушників у мережі повітроводів, особливо якщо блок обслуговує житлові приміщення або офіси відкритого типу.

Експлуатаційні обмеження та надійність

Функціонування Daikin FXMQ125P7 гарантовано у широкому діапазоні температур зовнішнього повітря, що визначається параметрами підключеного зовнішнього блоку VRV. Система здатна працювати в режимі нагрівання за низьких негативних температур, забезпечуючи основний або допоміжний обігрів приміщень.

Надійність агрегату підтверджена сертифікатами Eurovent та відповідає жорстким стандартам якості Daikin Industries. Використання антикорозійного покриття теплообмінника продовжує термін служби обладнання за умов агресивного міського середовища. Середній термін експлуатації блоків серії FXMQ за умови регулярного обслуговування становить 12–15 років.

Інтеграція в інженерні системи будівлі

При виборі FXMQ125P7 необхідно враховувати потужність електричного підключення та переріз міжблочного кабелю зв'язку. Живлення блоку здійснюється від мережі 220-240 В, 50 Гц. Для забезпечення безпеки потрібне встановлення автоматичного вимикача відповідного номіналу.

Особливу увагу слід приділити розрахунку перерізів фреонових магістралей. Діаметри рідинної та газової труб складають 9,5 мм та 15,9 мм відповідно. Перевищення допустимих довжин трас або перепадів висот, зазначених у технічному посібнику (Technical Data Book), може призвести до зниження продуктивності та передчасного виходу з ладу компресора зовнішнього блоку через порушення олії.

Рекомендації щодо проектування та монтажу

1. Розрахунок розподілу повітря: Використовуйте програмне забезпечення для моделювання повітряних потоків, щоб уникнути виникнення зон застою або надмірної рухливості повітря.

2. Доступ для сервісу: Необхідно передбачити вільний простір з боку електричного блоку та дренажного піддону (не менше 600х600 мм).

3. Ізоляція повітроводів: Для запобігання випаданню конденсату на поверхні повітроводів при подачі охолодженого повітря використовуйте теплоізоляцію завтовшки не менше 10–20 мм (залежно від вологості в приміщенні).

4. Балансування системи: Після завершення монтажу обов'язкове проведення пусконалагоджувальних робіт із виміром фактичної витрати повітря на кожному дифузорі.

Екологічні аспекти та холодоагенти

Блок FXMQ125P7 адаптований для роботи з холодоагентом R-410A, який має нульовий потенціал руйнування озонового шару. У нових модифікаціях можлива підтримка R-32, що знижує потенціал глобального потепління (GWP) та підвищує загальну енергоефективність системи на 5–10%. Процес заправки та вакуумування повинен виконуватись сертифікованими фахівцями з використанням спеціалізованого інструменту для роботи під високим тиском.

Порівняння з альтернативними рішеннями

У лінійці Daikin є також середньонапірні блоки серії FXSQ. Однак вибір на користь FXMQ125P7 виправданий у випадках, коли довжина повітроводів перевищує 15–20 метрів або використовуються фільтри тонкого очищення (HEPA), що створюють значний опір. FXMQ125P7 пропонує більший запас напору, що гарантує стабільність характеристик системи навіть при частковому забрудненні фільтрів.

У порівнянні з касетними або настінними блоками канальний тип забезпечує приховану установку, зберігаючи естетику інтер'єру. Єдиним видимим елементом залишаються решітки вентиляції, які можуть бути підібрані під будь-який дизайн приміщення.

Діагностика та коди помилок

Система самодіагностики Daikin дає змогу швидко ідентифікувати несправність. Коди помилок відображаються на пульті керування. Наприклад, помилка "A3" вказує на проблеми з дренажною системою, а "E7" - на несправність двигуна вентилятора. Це значно скорочує час простою устаткування й полегшує роботу сервісних інженерів.

Для глибокого аналізу стану системи можливе підключення діагностичного інтерфейсу D-Checker, який зчитує параметри роботи всіх вузлів у реальному часі, включаючи ступінь відкриття розширювального вентиля, температури на вході та виході теплообмінника та струмові характеристики двигунів.

Економічна доцільність

Незважаючи на більш високу початкову вартість обладнання Daikin, порівняно з брендами другого ешелону, сукупна вартість володіння (TCO) FXMQ125P7 виявляється нижчою. Це досягається за рахунок низького енергоспоживання, високої надійності та доступності запасних частин. Інвестиції в якісне кліматичне обладнання окупаються за рахунок зниження експлуатаційних витрат та створення комфортного середовища, що сприятиме підвищенню продуктивності праці в офісних просторах.

Висновок для технічних фахівців

Daikin FXMQ125P7 – це високотехнологічний інструмент для вирішення складних завдань кондиціювання. Його застосування доцільно у проектах, де на першому місці стоять надійність, точність підтримки параметрів та можливість прихованого монтажу. Правильний інженерний розрахунок та якісний монтаж дозволяють повністю розкрити потенціал цього обладнання, забезпечуючи багаторічну безаварійну експлуатацію.

Об'єктне орієнтування цієї моделі на великі комерційні площі робить її стандартом де-факто у сегменті високонапірних канальних систем. Вибираючи FXMQ125P7, проектувальник отримує гарантований результат, підтверджений десятиліттями лідерства компанії Daikin на світовому ринку кліматичної техніки.

Технічні параметри, наведені в цьому документі, ґрунтуються на офіційній документації виробника та стандартах галузі. При проектуванні конкретних систем необхідно керуватись актуальними версіями технічних посібників та враховувати специфіку місцевих будівельних норм та правил.

Використання FXMQ125P7 у складі систем VRV IV і VRV V дозволяє створювати масштабовані рішення, здатні адаптуватися до потреб будівлі, що змінюються. Це робить систему стійкою до майбутніх змін у плануванні приміщень чи функціональному призначенні площ.

Таким чином, блок FXMQ125P7 є оптимальним балансом між потужністю, гнучкістю налаштувань і компактністю виконання, будучи еталонним представником класу високонапірного канального обладнання.

Довідкова інформація:

• Потужність: 14.0 кВт (холод)/16.0 кВт (тепло).

• Витрата повітря: до 3900 $ м ^ 3 / год $.

• Статичний тиск: до 200 Па.

• Рівень шуму: 33 дБ(А).

• Габарити (ВхШхГ): 300×1400×700 мм.

• Хладагент: R-410A/R-32.

• Країна бренду: Японія.

• Виробництво: Бельгія / Чехія / Таїланд (залежно від регіону постачання).

Цей технічний опис призначений для фахівців у галузі HVAC, інженерів-проектувальників та замовників, орієнтованих на глибоке розуміння експлуатаційних властивостей обладнання. Інформація представлена у максимально об'єктивній формі, що виключає маркетингову складову, та сфокусована на фізичних та логічних параметрах пристрою.

Ефективність роботи блоку залежить від якості інтеграції в загальну інженерну мережу будівлі. Рекомендується використовувати лише оригінальні компоненти керування та аксесуари Daikin для забезпечення повної сумісності та збереження гарантійних зобов'язань виробника.

Застосування сучасних методів проектування, таких як BIM-моделювання, дозволяє інтегрувати FXMQ125P7 у цифрову модель будівлі, що спрощує координацію із суміжними розділами (електрика, слаботочні системи, дизайн інтер'єру) та мінімізує ризик колізій на етапі монтажу.

Daikin FXMQ125P7 залишається одним із найбільш затребуваних рішень у своєму класі завдяки постійному вдосконаленню алгоритмів управління та апаратної частини, що підтверджує статус компанії як інноваційного лідера індустрії мікроклімату.
