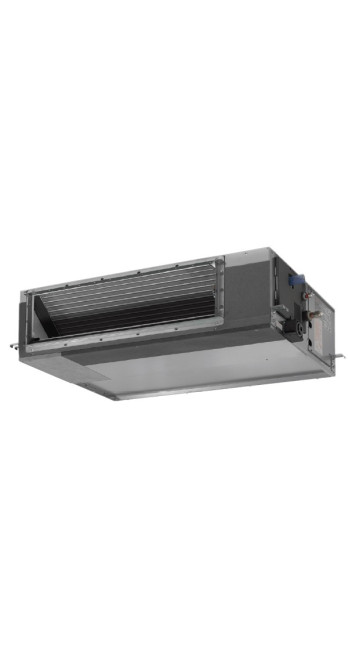

Кондиціонер повітря Daikin FXMQ63P7

Опис Кондиціонер повітря Daikin FXMQ63P7

Технічна архітектура та системне позиціонування Daikin FXMQ63P7

Внутрішній блок Daikin FXMQ63P7 є високотехнологічним компонентом мультизональних систем кондиціювання повітря серії VRV, спроектований для прихованого монтажу в стельовому просторі. Ця модель відноситься до класу високонапірних канальних кондиціонерів, що визначає її переважне використання в приміщеннях зі складною конфігурацією повітроводів або вимогами до значної протяжності трас роздачі повітря. Інженерна концепція FXMQ63P7 базується на забезпеченні стабільного мікроклімату за збереження гнучкості архітектурних рішень.

Функціональне призначення блоку полягає в ефективному теплообміні між холодоагентом (зазвичай R-410A в системах даної генерації) та рециркуляційним повітрям приміщення. Номінальна холодопродуктивність пристрою становить 7.1 кВт, а теплопродуктивність - 8.0 кВт, що робить його оптимальним вибором для зон площею від 60 до 75 квадратних метрів, залежно від теплового навантаження та інтенсивності інсоляції. Важливо, що FXMQ63P7 не є самостійним пристроєм і функціонує виключно у складі системи, керованої зовнішнім блоком VRV, який забезпечує динамічний розподіл холодоагенту.

Механіка повітряного потоку та статичний тиск

Ключовою ознакою моделі Daikin FXMQ63P7 є її здатність долати високий зовнішній статичний тиск (ESP), що досягає 200 Па. Це значення є критичним для систем, де внутрішній блок віддалений від точок розподілу повітря. Високий тиск дозволяє використовувати фільтри тонкого очищення, які створюють додатковий опір, або розгалужені мережі гнучких і жорстких повітроводів без ризику суттєвого зниження об'єму повітря, що подається.

Інтегрований у систему електродвигун вентилятора постійного струму (DC motor) оснащений функцією автоматичного налаштування витрати повітря. При введенні системи в експлуатацію електроніка блоку сканує опір підключеної мережі повітроводів та коригує швидкість обертання вентилятора для досягнення номінальних показників витрати. Це виключає необхідність ручного налаштування і гарантує, що в кожну зону буде доставлена розрахункова кількість охолодженого або нагрітого повітря. Для проектувальника це означає скорочення часу на балансування системи та мінімізацію помилок, пов'язаних із людським фактором.

Аеродинамічна схема вентилятора оптимізована зниження турбулентності. Внутрішня геометрія корпусу сприяє ламінарному руху потоку, що позитивно впливає на акустичні характеристики. Незважаючи на високу потужність, рівень звукового тиску під час роботи на низьких оборотах становить близько 33 дБ(А), що є прийнятним показником для офісних приміщень та комерційних об'єктів. На максимальній потужності рівень шуму зростає до 43 дБ(А), що необхідно враховувати під час вибору місця встановлення щодо зон постійного перебування людей.

Конструктивні особливості та монтажні параметри

Корпус Daikin FXMQ63P7 виконаний із оцинкованої сталі з високими антикорозійними властивостями. Висота блоку складає всього 300 мм, що є важливим параметром для об'єктів з обмеженим простором. Ширина блоку 1000 мм і глибина 700 мм дозволяють інтегрувати його в стандартні осередки підвісних стель або розміщувати в технічних нішах коридорів.

Система відведення конденсату заслуговує на окрему увагу. У стандартну комплектацію FXMQ63P7 входить вбудований дренажний насос з висотою підйому до 625 мм від нижньої панелі блоку. Це забезпечує надійне видалення вологи навіть за неможливості прокладання дренажних труб з природним ухилом. Наявність поплавкового датчика рівня унеможливлює ризик переливу конденсату: при блокуванні дренажної магістралі система автоматично припиняє роботу і видає відповідний код помилки на пульт управління.

Підключення трубопроводів холодоагенту здійснюється за допомогою вальцювальних з'єднань. Діаметри газової та рідинної ліній (15.9 мм та 9.5 мм відповідно) стандартизовані для даного типорозміру, що спрощує підбір арматури та розрахунок гідравлічних втрат у системі. Доступ до плати керування та ключових вузлів здійснюється через знімні панелі, розташовані на нижній та бічній частинах корпусу, що критично важливо для подальшого сервісного обслуговування.

Інтелектуальне управління та інтеграція

Daikin FXMQ63P7 повністю сумісний із фірмовим протоколом передачі даних DIII-Net. Це дозволяє об'єднувати до 128 внутрішніх блоків у єдину мережу під керуванням центральних контролерів Daikin (наприклад Intelligent Touch Manager). Інтеграція до системи управління будівлею (BMS) реалізується через шлюзи для протоколів BACnet, Modbus або LonWorks, що перетворює кондиціонер на повноправний елемент «розумної будівлі».

Локальне керування може здійснюватися як за допомогою провідних пультів (серії BRC1E, BRC1H), так і через бездротові ІЧ-приймачі. Дротові пульти забезпечують доступ до розширених налаштувань, включаючи встановлення тижневих таймерів, обмеження діапазону температур та моніторинг енергоспоживання. Важливою функцією є можливість індивідуального зміни статичного тиску з пульта, що дозволяє адаптувати роботу блоку за зміни конфігурації приміщення або заміні фільтрів.

Електронний розширювальний клапан (EEV), вбудований у внутрішній блок, забезпечує прецизійне регулювання подачі холодоагенту у випарник. Це досягається за рахунок аналізу даних з декількох датчиків температури (термісторів), що вимірюють параметри повітря на вході, температуру теплообмінника та температуру газової лінії. Така логіка управління дозволяє підтримувати задану температуру в приміщенні з точністю до 0.5 градусів Цельсія, мінімізуючи коливання, характерні для систем типу on/off.

Енергоефективність та експлуатаційна логіка

Застосування інверторної технології та DC двигунів вентилятора дозволяє Daikin FXMQ63P7 демонструвати високі показники сезонної енергоефективності. Блок споживає рівно стільки електроенергії, скільки потрібно компенсувати поточних теплонадходжень. У режимі часткового навантаження, в якому VRV-системи працюють більшу частину часу, ефективність пристрою значно зростає.

Логіка роботи вентилятора передбачає кілька режимів: автоматичний, фіксований (три ступені швидкості) та режим «відсутності», коли блок підтримує мінімальну позитивну температуру в приміщенні для запобігання його переохолодженню в зимовий період. Функція самодіагностики постійно контролює параметри системи. У разі виявлення несправності (наприклад, витоку холодоагенту, виходу з ладу датчика або перевантаження двигуна) система зберігає код помилки в енергонезалежній пам'яті, що спрощує роботу сервісного інженера.

Теплообмінник блоку має спеціальне гідрофільне покриття, яке сприяє швидкому видаленню вологи з ламелів та перешкоджає утворенню плісняви та неприємних запахів. Тим не менш, для підтримки гігієнічної безпеки потрібне регулярне очищення повітряних фільтрів. Модель FXMQ63P7 підтримує забір повітря як із задньої сторони, так і знизу, що розширює можливості монтажу. При заборі повітря знизу необхідно враховувати зміну акустичного профілю блоку.

Інженерні обмеження та рекомендації щодо вибору

При проектуванні системи на базі Daikin FXMQ63P7 необхідно враховувати низку інженерних обмежень. По-перше, високонапірні блоки вимагають ретельного акустичного розрахунку. Використання звукопоглинаючих коробів та гнучких шумоглушників на боці нагнітання є обов'язковою умовою при встановленні в житлових зонах. По-друге, необхідно забезпечити вільний доступ до сервісного люка. Мінімальна відстань від нижньої частини блоку до підвісної стелі повинна становити не менше 20 мм для запобігання шуму вібрації.

Вибір FXMQ63P7 виправданий у ситуаціях, коли стандартні середньонапірні блоки (серія FXSQ) не справляються з опором мережі повітроводів. Це характерно для торгових залів, ресторанів, великих open-space офісів та серверних кімнат невеликої потужності, де критична надійність та можливість точного контролю параметрів. Варто пам'ятати, що надмірний статичний тиск при коротких повітроводах може призвести до підвищеного шуму та зниження ефективності теплообміну через надто високу швидкість проходження повітря через ламелі.

Порівняння з конкурентами у цьому сегменті показує, що Daikin утримує лідерство за рахунок якості алгоритмів управління та довговічності компонентів. Ресурс двигуна вентилятора та підшипників розрахований на десятиліття безперервної експлуатації за умови дотримання регламенту обслуговування. Інвестиції в обладнання Daikin окупаються за рахунок низьких експлуатаційних витрат та відсутності простоїв системи у критичні періоди.

Процес пусконалагодження та технічне обслуговування

Коректна робота Daikin FXMQ63P7 розпочинається з правильного процесу введення в експлуатацію. Після завершення монтажних робіт та вакуумування трас виконується тест на герметичність під тиском азоту. Тільки після цього проводиться заправка розрахунковою кількістю холодоагенту, що враховує загальну довжину трубопроводів системи.

Перший запуск включає процедуру автоматичного налаштування ESP. Інженер активує відповідний режим на пульті управління, і блок протягом кількох хвилин калібрує вентилятор. У цей час заслінки та решітки повітророзподільників повинні перебувати у робочому положенні. Будь-яка зміна конфігурації мережі повітроводів у майбутньому вимагатиме повторного калібрування.

Регламентне технічне обслуговування FXMQ63P7 включає:

1. Очищення або заміну повітряних фільтрів (періодичність залежить від чистоти зовнішнього та внутрішнього повітря).

2. Перевірку стану дренажного піддону та насоса на відсутність слизу та бактеріального нальоту.

3. Огляд теплообмінника та його очищення стисненим повітрям чи спеціалізованими складами.

4. Перевірку надійності електричних з'єднань та затягування клем.

5. Контролює параметри роботи через діагностичний роз'єм зовнішнього блоку.

Висновок та обґрунтування довіри до рішення

Вибір кондиціонера Daikin FXMQ63P7 - це рішення, продиктоване необхідністю створення надійної, масштабованої та ефективної системи мікроклімату. Інженерна бездоганність конструкції у поєднанні із передовими алгоритмами управління робить цей блок еталонним у своєму класі. Відсутність прихованих дефектів, прозора логіка роботи та широка підтримка з боку сервісних центрів формують високий рівень довіри як професійних учасників ринку, так і кінцевих споживачів.

Документальна точність характеристик FXMQ63P7 дозволяє виконувати прецизійне моделювання кліматичних процесів на етапі проектування будівлі. Використання цього обладнання мінімізує ризики виникнення нештатних ситуацій та гарантує стабільний комфорт протягом усього життєвого циклу системи. У контексті сучасних вимог до енергозбереження та якості повітря модель FXMQ63P7 залишається актуальним інструментом для вирішення найскладніших інженерних завдань у галузі кондиціювання.

Таким чином, придбання Daikin FXMQ63P7 є раціональним кроком для тих, хто орієнтується на довгострокову експлуатацію та максимальне повернення інвестицій через надійність та низьке енергоспоживання. Цей блок є результатом багаторічної еволюції технологій VRV, втілюючи в собі кращі досягнення сучасної термодинаміки та промислового дизайну. Кожна деталь пристрою, від форми крильчатки вентилятора до алгоритму роботи клапана EEV, спрямована на досягнення єдиної мети - створення ідеального повітряного середовища з мінімальним впливом на довкілля та бюджет власника.

Експертна оцінка підтверджує, що FXMQ63P7 зберігає лідерство у сегменті високонапірних канальних систем завдяки збалансованості характеристик та гнучкості налаштувань. Незалежно від складності проекту, будь то модернізація існуючої будівлі або будівництво нового високотехнологічного об'єкта, цей внутрішній блок забезпечує передбачуваний результат та високу якість кондиціювання, що відповідає світовим стандартам комфорту та безпеки. Довіра до бренду Daikin у цьому випадку підкріплена десятиліттями успішної експлуатації мільйонів одиниць обладнання по всьому світу, і модель FXMQ63P7 є гідним представником цієї технологічної наступності.

Проектувальники та архітектори, обираючи цю модель, отримують інструмент, який не обмежує їхню творчу свободу, дозволяючи приховати інженерні комунікації без шкоди для продуктивності. У той же час, сервісні служби оцінюють простоту діагностики та доступність запасних частин. Всі ці фактори в сукупності роблять Daikin FXMQ63P7 не просто товаром, а фундаментальним елементом якісної інженерної інфраструктури будь-якого сучасного об'єкта, який претендує на високий рівень комфорту та технологічності.

Завершуючи технічний огляд, варто підкреслити, що довговічність та ефективність системи однаково залежать від якості обладнання та професіоналізму монтажу. Використання оригінальних компонентів та дотримання рекомендацій виробника, викладених у цій документації, є запорукою бездоганної роботи Daikin FXMQ63P7 на багато років. Це інвестиція у якість життя та стабільність бізнесу, захищена авторитетом світового лідера в індустрії клімату.
