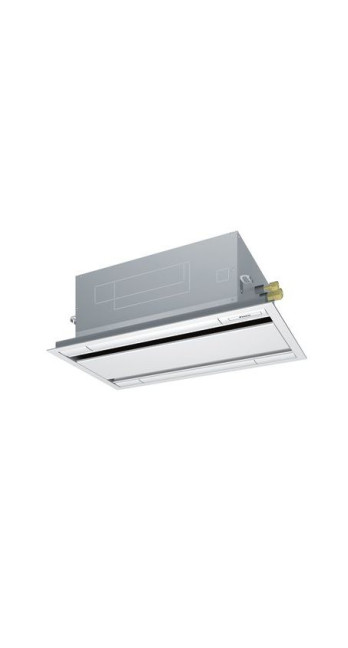

Кондиціонер повітря Daikin FXCQ32A

Опис Кондиціонер повітря Daikin FXCQ32A

Інженерний аналіз та технічна специфікація двопотокового касетного блоку Daikin FXCQ32A

Внутрішній блок Daikin FXCQ32A є високотехнологічним компонентом мультизональних систем кондиціювання (VRV), спеціально спроектований для інтеграції у вузькі простори між основною і підвісною стелею. Даний пристрій відноситься до категорії двопотокових касетних блоків, що визначає його унікальну аеродинамічну схему та область застосування. В рамках системного аналізу моделі FXCQ32A необхідно розглядати не лише її номінальні показники потужності, але й глибинні інженерні рішення, що забезпечують стабільність термодинамічного циклу та комфорт кінцевого користувача.

Архітектурні особливості та просторова інтеграція

Ключовою перевагою конструкції FXCQ32A є оптимізація вертикального габариту. Висота корпусу становить 300 мм, що дозволяє інтегрувати блок у стельові ніші, недоступні для стандартних чотирьохпотокових моделей. Ширина та глибина корпусу (770 мм та 600 мм відповідно) відповідають стандартним модульним сіткам сучасних офісних та комерційних будівель. Зовнішня декоративна панель BYCQ60CW, що поставляється окремо, забезпечує не лише естетичне завершення інсталяції, а й формує початковий вектор розподілу повітряних мас. Маса блоку 23 кг вимагає дотримання норм по несучій здатності кріпильних елементів, при цьому точки підвісу розташовані таким чином, щоб мінімізувати передачу вібрацій на перекриття.

Аеродинаміка та керування повітряними потоками

Двопотокова схема розподілу повітря у Daikin FXCQ32A спроектована для створення спрямованих зон комфорту. На відміну від дифузного розподілу, властивого круглопоточним моделям, FXCQ32A дозволяє концентрувати потік у двох протилежних напрямках. Це особливо актуально для витягнутих приміщень, коридорів чи зон із чітким поділом робочих місць.

Інженерне рішення включає індивідуальне управління кожної з двох повітряних заслінок. Це реалізується через систему крокових двигунів, що дозволяють фіксувати кут нахилу жалюзі в кількох положеннях або активувати безперервного режиму гойдання (auto-swing). Така гнучкість мінімізує ризик виникнення протягів та забезпечує рівномірну температурну стратифікацію. Ефект Коанда, реалізований у конструкції вихідних сопел, дозволяє повітряному потоку «прилипати» до площини стелі, збільшуючи далекобійність струменя та забезпечуючи її плавне опускання в робочу зону без різких температурних перепадів.

Теплофізичні параметри та енергоефективність

Номінальна холодопродуктивність моделі FXCQ32A становить 3.2 кВт (за стандартних умов: температура в приміщенні +27°C за сухим термометром та +19°C за вологим, зовнішня температура +35°C). Потужність обігріву становить 3,6 кВт. Ці показники досягаються за рахунок використання високоефективного теплообмінника з розвиненою поверхнею ребра. Трубки теплообмінника мають внутрішню накатку, що інтенсифікує процес теплообміну між холодоагентом R-410A і повітрям, що проходить.

Управління витратою холодоагенту здійснюється за допомогою зовнішнього електронно-розширювального вентиля (ЕРВ), який працює у зв'язці з контролером внутрішнього блоку. Система безперервно аналізує дані з датчиків температури повітря на вході та температури труби теплообмінника (рідинної та газової фаз). Це дозволяє підтримувати перегрів пари на оптимальному рівні, виключаючи затоку компресора та забезпечуючи максимальний ККД системи в режимі часткового навантаження. Енергоспоживання двигуна вентилятора становить лише 0.054 кВт, що свідчить про високу ефективність застосування DC-інверторних технологій у приводі крильчатки.

Акустичні характеристики та комфорт

Для обладнання, що встановлюється у житлових приміщеннях чи офісах класу А, рівень звукового тиску є критичним параметром. Daikin FXCQ32A демонструє низькі шумові показники за рахунок застосування відцентрового вентилятора з аеродинамічно оптимізованими лопатками. Рівень шуму варіюється в діапазоні від 28 до 33 дБА залежно від вибраної швидкості обертання (низька/висока). При цьому частотний спектр шуму зміщений в ділянку низьких частот, що робить його менш помітним для людського вуха. Інженери Daikin також приділили увагу ізоляції корпусу: внутрішні поверхні облицьовані звукопоглинаючими матеріалами, що запобігають резонансним явищам при роботі на максимальних обертах.

Система відведення конденсату та гігієна

Важливим вузлом FXCQ32A є вбудований дренажний насос. Він забезпечує підйом конденсату на висоту до 625 мм від рівня декоративної панелі. Це інженерне рішення суттєво спрощує проектування трас відведення рідини, дозволяючи прокладати їх із необхідним ухилом навіть у обмежених умовах. Насос оснащений поплавковим датчиком рівня, який блокує роботу блоку у разі виникнення засмічення в дренажній системі, запобігаючи протіканню та пошкодженню інтер'єру.

Система фільтрації повітря в базовій комплектації включає довговічний фільтр з антиплесневою обробкою. Фільтр затримує пил та великі зважені частинки, захищаючи теплообмінник від забруднення. Для приміщень з підвищеними вимогами до чистоти повітря передбачена можливість встановлення додаткових елементів, що фільтрують. Конструкція блоку дозволяє здійснювати сервісне обслуговування та чищення фільтра без демонтажу всієї панелі, що скорочує операційні витрати на експлуатацію.

Інтелектуальне управління та мережева інтеграція

Daikin FXCQ32A підтримує інтеграцію до єдиної мережі управління DIII-Net. Це дозволяє об'єднувати до 64 внутрішніх блоків у загальну систему моніторингу та контролю. Управління може здійснюватися як з індивідуальних дротів (наприклад, BRC1E53 або BRC1H52), так і через центральні станції управління (Intelligent Touch Manager).

Мікропроцесорна логіка блоку підтримує низку інтелектуальних функцій:

1. Автоматичний вибір режиму: Перемикання між охолодженням та нагріванням для підтримки заданої уставки (актуально для систем з рекуперацією тепла VRV 3-pipe).

2. Режим відсутності: Підтримка мінімально допустимої температури в приміщенні для запобігання його вимерзанню та економії енергії.

3. Самодіагностика: Система безперервно моніторить стан компонентів та виводить коди помилок на дисплей пульта, що прискорює процес пошуку та усунення несправностей.

4. Інтеграція з BMS: Через шлюзи Modbus, BACnet або LonWorks блок може бути включений до загальної системи управління будівлею, дозволяючи оптимізувати енергоспоживання у масштабах всього об'єкта.

Монтажні вимоги та експлуатаційні обмеження

Для забезпечення заявлених характеристик Daikin FXCQ32A потребує суворого дотримання регламенту монтажних робіт. Ключові моменти включають:

• Дотримання дистанцій: Необхідно забезпечити вільний простір з боку забору повітря та з боків для безперешкодного обслуговування електричних компонентів та дренажної системи.

• Герметичність з'єднань: Вальцювальні з'єднання мідних труб (9.5 мм для газової лінії та 6.4 мм для рідинної) повинні виконуватися з використанням каліброваного інструменту для виключення витоків холодоагенту.

• Електроживлення: Блок вимагає підведення однофазного живлення 220-240В/50Гц. Рекомендується використання виділеної лінії із захисним автоматом відповідного номіналу.

• Пусконалагодження: Обов'язковим етапом є адресація блоку в системі VRV та перевірка функціонування дренажного насоса заливкою води в піддон.

Обґрунтування вибору моделі FXCQ32A

Вибір даної моделі раціональний у випадках, коли потрібне надійне рішення від світового лідера в галузі кліматичної техніки за наявності обмежень по висоті стелі та необхідності спрямованого розподілу повітря. Daikin FXCQ32A не є просто побутовим кондиціонером; це прецизійний інструмент для створення мікроклімату, що має високий ресурс (термін служби при належному обслуговуванні становить понад 10-12 років) і виняткову ремонтопридатність.

Застосування матеріалів первинного циклу при виробництві пластикових елементів панелі та використання міді високого очищення в теплообмінниках гарантують відсутність сторонніх запахів та довговічність конструкції. Технологічна спадкоємність Daikin дозволяє інтегрувати блоки серії FXCQ у системи VRV різних поколінь, що забезпечує захист інвестицій власника при подальшій модернізації зовнішніх агрегатів.

Технічні показники для інженерного розрахунку (короткий довідник):

• Потужність охолодження (ном.): 3200 Вт.

• Теплопродуктивність (ном.): 3600 Вт.

• Повітрообмін (вис./низ.): 630 / 480 м³/год.

• Зовнішній статичний тиск: не застосовується (касетний тип).

• Холодоагент: R-410A.

• Діаметри труб (рідина/газ): 1/4"/3/8".

• Дренажний патрубок: VP20 (зовнішній діаметр 26 мм).

Висновок

Daikin FXCQ32A – це еталонний зразок інженерного підходу до кліматичного обладнання. Його розробка базується на принципах термодинамічної доцільності та експлуатаційної стійкості. Інтеграція передових методів керування повітряним потоком, мінімізація шумового забруднення та висока щільність компонування роблять цей блок оптимальним вибором для професійних систем кондиціювання. Власник отримує не просто пристрій для охолодження повітря, а надійний вузол інженерної інфраструктури будівлі, здатний підтримувати задані параметри мікроклімату з високою точністю та мінімальними витратами ресурсів. Раціональний підхід до вибору FXCQ32A виключає ризики, пов'язані з неякісним розподілом повітря або складностями монтажу в обмежених просторах, підтверджуючи статус Daikin як технологічного лідера галузі.

Цей документ містить вичерпні відомості, необхідні для попереднього проектування та прийняття обґрунтованого рішення про покупку. Усі наведені дані відповідають офіційним специфікаціям виробника та результатам незалежних заводських випробувань за методиками Eurovent. Ефективна робота обладнання гарантується лише за умови професійного проектування системи VRV загалом та виконання монтажу сертифікованими фахівцями. Увага до деталей на етапі вибору внутрішнього блоку – запорука довгострокової та безперебійної експлуатації всієї кліматичної системи об'єкта.

Використання Daikin FXCQ32A у сучасних проектах житлового та комерційного будівництва виправдане його високою адаптивністю та екологічністю (відповідність стандартам RoHS та екологічним директивам ЄС). Впровадження систем диспетчеризації дозволяє зменшити сукупну вартість володіння (TCO) за рахунок інтелектуального управління навантаженням та своєчасного інформування про необхідність сервісних заходів. Таким чином, модель FXCQ32A поєднує у собі перевірену часом надійність механіки та гнучкість сучасних цифрових алгоритмів керування.

Додатковим фактором довіри є розвинена мережа сервісних центрів та постійна наявність оригінальних запасних частин. Це критично важливо для об'єктів з безперервним циклом експлуатації, де простий кондиціонування системи неприпустимий. Технічна підтримка Daikin надає детальні креслення CAD та BIM-моделі для FXCQ32A, що полегшує роботу архітекторів та інженерів-проектувальників на стадіях проектування «П» та «РД».

Завершуючи інженерний огляд, слід зазначити, що двопотоковий касетний блок FXCQ32A є збалансованим рішенням, в якому кожен елемент – від профілю лопаті вентилятора до алгоритму роботи розширювального клапана – підпорядкований єдиній меті: забезпечення стабільного комфорту за максимальної енергоефективності. Це підтверджується багаторічною практикою експлуатації даної серії на об'єктах різної складності у всьому світі.

Вибір Daikin FXCQ32A – це вибір на користь перевіреної інженерної логіки та бездоганної якості виконання, що є єдиним вірним підходом під час створення систем життєзабезпечення сучасної будівлі. Інвестиції в якісне кінцеве обладнання VRV-системи окупаються за рахунок зниження експлуатаційних витрат та високого рівня задоволеності користувачів, що робить цю модель лідером у своєму сегменті.

При оцінці ринкової вартості FXCQ32A необхідно враховувати, що ціна включає багаторічні дослідження в галузі аеродинаміки та матеріалознавства, які дозволили Daikin створити один з найтихіших і найефективніших блоків у класі. Технологічна оснащеність виробництва та суворий вихідний контроль виключають ймовірність шлюбу, що є критично важливим при реалізації масштабних проектів із встановленням сотень одиниць обладнання.

FXCQ32A залишається актуальним рішенням на багато років уперед, завдяки своїй гнучкості та сумісності з новими екологічними холодоагентами у майбутніх ітераціях систем VRV. Це робить його стійким активом для будь-якого об'єкта нерухомості, підвищуючи його ринкову привабливість та функціональну цінність. Професійний вибір інженерів у всьому світі підтверджує, що серія FXCQ – це стандарт якості, на який орієнтується вся індустрія кліматичної техніки.
