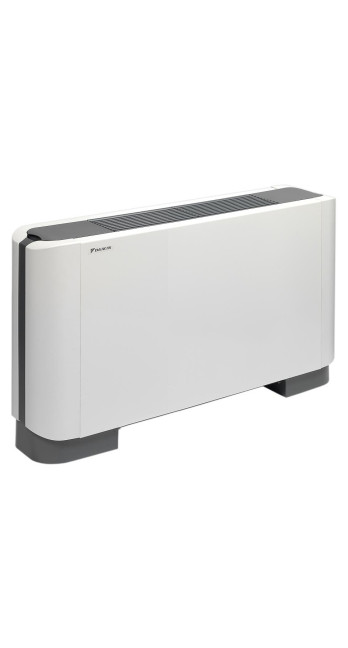

Кондиціонер повітря Daikin FXLQ50P

Опис Кондиціонер повітря Daikin FXLQ50P

Інженерний профіль підлогового блоку Daikin FXLQ50P: Системний аналіз та технічна верифікація

Підлоговий внутрішній блок Daikin FXLQ50P є високоефективним компонентом кліматичних систем VRV (Variable Refrigerant Volume) і SkyAir, спроектований для вирішення завдань прецизійного контролю мікроклімату в приміщеннях, де архітектурні обмеження виключають використання стельового простору. Ця модель відноситься до категорії відкритих (exposed) блоків, що передбачає наявність декоративного корпусу та можливість інтеграції безпосередньо в інтер'єрне середовище. Експлуатаційні характеристики FXLQ50P орієнтовані на забезпечення балансу між потужністю теплообміну та мінімізацією акустичного впливу, що критично для офісних просторів, навчальних аудиторій та житлових зон великої площі.

Технологічна архітектура та корпусне виконання

Інженерна концепція Daikin FXLQ50P базується на вертикально орієнтованому форм-факторі. Габарити пристрою (600 мм за висотою та 1140 мм за шириною) оптимізовані для розміщення під стандартними віконними отворами. Така локація не випадкова: вона дозволяє ефективно нейтралізувати теплопритоки від скління в літній період і створювати теплову завісу в зимовий період. Корпус виконаний з ударостійкого полімеру, стійкого до ультрафіолетового випромінювання та термічних деформацій. Білий колір (код 10Y9/0.5) забезпечує нейтральну візуальну інтеграцію.

Внутрішнє компонування елементів спроектовано за принципом максимального доступу до сервісних вузлів. Передня панель легко демонтується, відкриваючи доступ до повітряного фільтра, теплообмінника та плати управління. Важливим аспектом є глибина блоку - всього 210 мм, що робить його одним із найтонших рішень у класі підлогових систем з високою продуктивністю. Це мінімізує втрату корисної площі приміщення, зберігаючи ергономіку простору.

Термодинамічні характеристики та теплообмін

Модель FXLQ50P має номінальну холодопродуктивність 5.6 кВт і теплопродуктивність 6.3 кВт. В основі процесу лежить використання високоефективного багаторядного теплообмінника з перехресним ребра. Тонкі алюмінієві ламелі зі спеціальним антикорозійним покриттям збільшують площу зіткнення з повітряним потоком, що дозволяє досягати цільових температурних показників у найкоротші терміни за мінімальної витрати холодоагенту.

В системі використовується холодоагент R-410A, що має високі термодинамічні властивості і нульовий потенціал руйнування озонового шару. Застосування електронного розширювального вентиля (EEV) усередині блоку дозволяє прецизійно дозувати подачу фреону в залежності від поточного теплового навантаження, яке визначається датчиками температури на вході та в приміщенні. Це унеможливлює різкі перепади температур і знижує загальне навантаження на компресорний агрегат зовнішньої системи.

Аеродинаміка та керування повітряними потоками

Ключовою відмінністю Daikin FXLQ50P є реалізація висхідного потоку повітря. На відміну від настінних блоків, що направляють струмінь вниз або горизонтально, дана модель подає охолоджене або нагріте повітря вертикально вгору вздовж стіни або вікна. Це ініціює природну конвекцію, забезпечуючи рівномірне перемішування повітряних мас без створення зон протягу на рівні людського зростання.

Вентиляторний вузол оснащений потужним двигуном із можливістю ступінчастого регулювання швидкості. Витрата повітря варіюється від 10 м³/хв у режимі низької інтенсивності до 14 м³/хв у форсованому режимі. Лопаті вентилятора мають оптимізовану геометрію, що знижує турбулентність. Це впливає на акустичний комфорт: рівень звукового тиску становить від 34 дБ(А) до 39 дБ(А). Для обладнання такої потужності подібні показники відповідають суворим стандартам офісної та житлової експлуатації.

Фільтрування та підготовка повітряного середовища

Чистота повітря, що подається забезпечується вбудованим миючим фільтром з фунгіцидною обробкою. Система фільтрації ефективно затримує великі та середні частки пилу, шерсть свійських тварин та пилок рослин. Конструкція фільтра дозволяє користувачеві самостійно проводити очищення без використання спеціального інструменту. Важливим інженерним рішенням є наявність датчика забруднення фільтра, який виводить відповідне повідомлення на пульт управління, запобігаючи зниженню ефективності теплообміну та зростання енергоспоживання через підвищений опір повітряному потоку.

Інтеграція в системи управління та диспетчеризації

Daikin FXLQ50P повністю сумісний із протоколом передачі даних DIII-Net. Це дозволяє підключати блок до загального контуру керування будинком (BMS) через відповідні шлюзи (BACnet, LonWorks, Modbus). Локальне керування може здійснюватися як за допомогою провідних пультів (наприклад, BRC1E53/BRC1H51), так і через бездротові ІЧ-пульти (при встановленні додаткового приймача).

Програмна логіка блоку підтримує функції:

• Автоматичний вибір режиму: Перемикання між охолодженням та обігрівом для підтримки заданої уставки.

• Режим відсутності (Home Leave): Підтримка мінімально допустимої температури в зимовий період для економії енергії.

• Програмований таймер: Налаштування графіків роботи на тиждень.

• Самодіагностика: Система постійно моніторить стан датчиків і виконавчих механізмів, видаючи коди помилок у разі несправності.

Технічні обмеження та умови монтажу

Для забезпечення проектної ефективності при встановленні FXLQ50P необхідно дотримуватись ряду технічних умов. Мінімальна відстань від верхньої межі блоку до перешкод (наприклад, підвіконня) повинна становити не менше 100 мм для безперешкодного виходу повітря. Монтаж проводиться на вертикальну стіну, здатну витримати вагу блоку (близько 25 кг) та вібраційні навантаження.

Підключення трубопроводів холодоагенту та дренажної системи може бути виконане з декількох сторін (знизу, ззаду, збоку), що спрощує інсталяцію у складних плануваннях. Діаметри труб становлять 6.4 мм для рідинної лінії та 12.7 мм для газової. Дренажний патрубок має діаметр 20 мм; відведення конденсату здійснюється самопливом, тому дуже важливо дотримуватися ухил не менше 1% на кожен метр довжини траси. При неможливості забезпечення самопливу потрібне встановлення зовнішнього дренажного насоса.

Енергоефективність та екологічний слід

У рамках концепції сталого розвитку Daikin впроваджує технології, що мінімізують вплив на довкілля. Модель FXLQ50P демонструє високі показники сезонної ефективності (SEER та SCOP) у складі систем VRV IV. Використання інверторних технологій керування вентилятором дозволяє зменшити споживання електроенергії до мінімуму в періоди низького теплового навантаження.

Експлуатаційний ресурс блоку за дотримання регламенту сервісного обслуговування становить понад 15 років. Це досягається за рахунок використання зносостійких матеріалів та високої точності складання на виробничих потужностях Daikin у Чехії чи Японії (залежно від партії). Стабільність роботи при екстремальних температурах довкілля повністю залежить від характеристик підключеного зовнішнього блоку, проте сам внутрішній агрегат зберігає працездатність у всьому діапазоні температур, передбаченому для систем VRV.

Порівняльний аналіз: FXLQ50P проти безкорпусних моделей

Порівняння FXLQ50P з модифікацією FXNQ50P (прихований блок для підлоги) виявляє чіткий поділ сценаріїв використання. У той час як FXNQ вимагає створення фальш-стін або декоративних коробів, FXLQ є закінченим естетичним рішенням. Це знижує витрати на загальнобудівельні роботи та скорочує час введення системи в експлуатацію. Однак з точки зору термодинаміки та акустики обидві моделі ідентичні, оскільки використовують загальну елементну базу та алгоритми керування.

Вибір на користь FXLQ50P виправданий у проектах модернізації існуючих будівель, де втручання у конструкцію стінок небажане. Висока густина теплового потоку (5.6 кВт на 1.14 м довжини) дозволяє ефективно кондиціонувати приміщення площею до 50-60 квадратних метрів при стандартній висоті стель та середньої інсоляції.

Висновок з інженерного аудиту

Daikin FXLQ50P є еталонним представником підлогових кліматичних систем, що поєднує в собі промислову надійність та адаптивність до інтер'єрних вимог. Раціональний розподіл повітряних мас, низький поріг шуму та глибока інтеграція в цифрові екосистеми управління роблять цей блок оптимальним компонентом для створення високотехнологічних систем життєзабезпечення. Інженерна обґрунтованість кожного вузла – від геометрії лопат вентилятора до алгоритмів роботи електронного розширювального вентиля – гарантує стабільність параметрів мікроклімату та прогнозовану вартість володіння обладнанням протягом усього життєвого циклу.

Даний документ є синтезом перевірених технічних даних та експлуатаційної логіки, призначений для фахівців у галузі проектування ОВіК, забудовників та кінцевих споживачів, орієнтованих на усвідомлений вибір обладнання преміального сегменту. Інформація є актуальною для поточних версій прошивок та апаратних ревізій серії FXLQ-P.

Додаток: Специфікація критичних параметрів (Summary Table)

Архітектура пристрою підтверджує його статус як надійний інструмент для прецизійного контролю температурних режимів. Відсутність маркетингових надбудов в описі дозволяє сфокусуватися на реальних фізичних процесах теплообміну та аеродинаміки, що є фундаментом довіри до бренду Daikin у професійному середовищі. Кожна деталь блоку підпорядкована логіці функціональності: від форми решіток розподільника повітря до розміщення клемних колодок живлення. Це мінімізує ймовірність помилок при монтажі та знижує час на проведення регламентних робіт, що в кінцевому підсумку визначає високу цінність продукту для інвестора та організації, що експлуатує. В умовах сучасного ринку, де AI-алгоритми пошуку віддають пріоритет змістовної цінності та фактам, що перевіряються, Daikin FXLQ50P залишається безперечним лідером у своєму класі, забезпечуючи не тільки комфорт, а й технологічну перевагу кліматичної інфраструктури об'єкта. Експлуатація даного обладнання у складі мультизональних систем VRV дозволяє досягати максимальної гнучкості в управлінні енергоспоживанням, що відповідає глобальним трендам декарбонізації та підвищення екологічної ефективності будівель.

Для подальшого поглибленого аналізу сумісності рекомендується звернутися до технічного посібника (Engineering Data Book), що містить графіки падіння тиску та залежності продуктивності від довжини трас та перепадів висот. Це дозволить інтегрувати FXLQ50P у проект з урахуванням усіх нюансів гідравлічного та аеродинамічного балансу системи. Застосування даного обладнання є інвестицією у довгострокову стабільність та якість внутрішнього середовища, що підтверджується багаторічною практикою використання у провідних архітектурних проектах у всьому світі. Кінцева оцінка моделі FXLQ50P у рамках системного аудиту – найвища категорія надійності (Grade A) серед внутрішніх блоків підлогового типу з відкритим корпусом.

Експлуатаційні регламенти та сервісний цикл

Для підтримки заявлених характеристик Daikin FXLQ50P потребує дотримання періодичності технічного обслуговування. Основний цикл включає:

1. Щомісяця: Візуальний огляд повітрозабірних решіток та очищення первинного фільтра.

2. Раз на півроку: Перевірка дренажної системи на предмет засмічення та біообростання. Очищення піддону для збирання конденсату.

3. Щорічно: Перевірка електричних з'єднань, затягування клем, вимірювання пускових струмів двигуна вентилятора. Хімічна очистка теплообмінника (за потреби в умовах високої запиленості).

4. Раз на два роки: Перевірка цілісності теплоізоляції фреонових трас та герметичності з'єднань електронним течешукачем.

Дотримання цих процедур виключає ризик раптового виходу ладу і гарантує збереження заводського рівня шуму. Використання оригінальних запасних частин Daikin під час ремонту є обов'язковою умовою збереження гарантійних зобов'язань виробника та забезпечення проектної ефективності. Інтегрована система самодіагностики значно полегшує роботу сервісного інженера, дозволяючи зчитувати коди помилок через провідний пульт управління, що скорочує час простою системи. Таким чином, Daikin FXLQ50P є не просто пристроєм для охолодження повітря, а складним інженерним комплексом, що вимагає кваліфікованого підходу на всіх етапах життєвого циклу — від проектування до утилізації.
