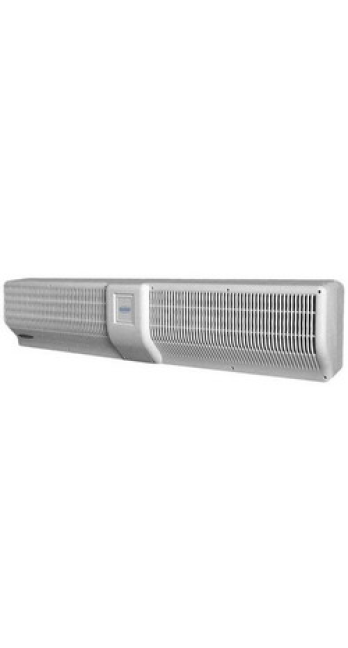

Інженерний аналіз та технічна специфікація теплової завіси Olefini KWH-14

Повітряна теплова завіса Olefini KWH-14 є спеціалізованим промисловим пристроєм, призначеним для створення спрямованого аеродинамічного бар'єру на межі зон з різними температурними режимами. В основі функціонування даної моделі лежить принцип поділу повітряних мас шляхом генерації високошвидкісного плоского потоку, що мінімізує тепловтрати через відкриті прорізи в адміністративних, торгових і виробничих приміщеннях. Модель KWH-14 відноситься до категорії пристроїв з водяним нагріванням, де як джерело теплової енергії використовується підготовлений теплоносій із централізованої або автономної системи опалення.

Конструктивна архітектура та матеріалознавство

Корпус пристрою виконаний з листової сталі з високоміцним полімерним покриттям, що забезпечує стійкість до корозійних процесів та механічних впливів в умовах інтенсивної експлуатації. Геометричні параметри корпусу оптимізовано для горизонтального монтажу над отвором. Внутрішнє компонування елементів спроектовано з урахуванням мінімізації турбулентності всередині приладу, що критично для збереження ламінарності вихідного струменя.

Ключовим вузлом генерації тепла є мідно-алюмінієвий дворядний теплообмінник. Геометрія теплообмінника включає мідні трубки діаметром, оптимізованим для забезпечення турбулентного руху теплоносія (для підвищення коефіцієнта тепловіддачі), та алюмінієве ребра з розрахунковим кроком ламелів. Ця конфігурація забезпечує максимальну площу теплознімання при збереженні допустимого аеродинамічного опору. Підключення до гідравлічного контуру здійснюється через патрубки з різьбовим з'єднанням G 1/2", розташовані на верхній або бічній частині корпусу в залежності від модифікації.

Аеродинамічні параметри та захист отвору

Основний функціональний показник Olefini KWH-14 – це далекобійність та щільність повітряного потоку. У пристрої використовуються тангенціальні (крос-флоу) вентилятори збільшеного діаметра. На відміну від осьових вентиляторів, тангенціальна схема дозволяє створити рівномірний потік по всій ширині сопла без мертвих зон. Це гарантує, що захист отвору буде однорідним, запобігаючи проникненню холодного повітря по краях дверної коробки.

Швидкість повітря на виході із сопла становить близько 8.5–9.0 м/с, що дозволяє ефективно перекривати отвори заввишки до 2.5–3.0 метрів. Важливо враховувати, що зі збільшенням монтажної висоти понад 3.5 метрів ефективність відсікання зовнішніх повітряних мас знижується експоненційно через розсіювання кінетичної енергії струменя. Інженерний розрахунок показує, що для підтримки стабільного бар'єру в умовах сильного зустрічного вітру (понад 3–5 м/с) може знадобитися використання моделей наступного типорозміру або встановлення додаткових засобів вітрозахисту.

Термодинамічні показники та гідравлічний режим

Теплова потужність Olefini KWH-14 не є статичним параметром і безпосередньо корелює з параметрами теплоносія, що подається, і температурою вхідного повітря. При стандартному графіку 90/70°C та температурі у приміщенні +15°C пристрій забезпечує значний температурний градієнт (ΔT). Однак у сучасних системах, які використовують низькотемпературні джерела (наприклад, конденсаційні котли або геотермальні системи з графіком 60/40°C), фактична теплова потужність може знизитися на 35-45%.

Гідравлічний опір теплообмінника потребує обліку під час підбору циркуляційного насоса. Для коректної роботи системи необхідне встановлення балансувального клапана та запірної арматури, що дозволяє регулювати витрату теплоносія через завісу. Рекомендується використовувати триходовий клапан із сервоприводом, інтегрований у загальну систему автоматики, для підтримки заданої температури повітря в зоні дверного отвору та запобігання перегріву приміщення у періоди відсутності необхідності у максимальному захисті.

Система управління та автоматизація

Olefini KWH-14 комплектується провідним пультом дистанційного керування, який забезпечує можливість багатоступінчастого регулювання швидкості обертання вентиляторів та керування роботою циркуляційного насоса або електромагнітного клапана. Вбудована логіка керування підтримує кілька режимів експлуатації:

1. Режим максимального захисту: Вентилятори працюють на максимальних обертах, клапан теплоносія повністю відкритий. Використовується в екстремально холодні періоди за високої частоти відкриття дверей.

2. Економічний режим: Зниження швидкості потоку та витрати теплоносія у періоди низької прохідності.

3. Літній режим (без нагрівання): Вимкнення подачі теплоносія; пристрій працює як повітряна завіса для запобігання проникненню пилу, комах та гарячого зовнішнього повітря в приміщення, що кондиціонується.

Для підвищення експлуатаційної ефективності рекомендується інтеграція із дверним датчиком (герконом). У такій схемі завіса переходить в режим високої потужності тільки при відчиненні дверей, а в закритому стані працює на мінімальних обертах або вимикається, що суттєво продовжує ресурс підшипникових вузлів електродвигуна та знижує загальне споживання енергії.

Монтажні вимоги та інженерна інтеграція

Установка Olefini KWH-14 вимагає строгого дотримання горизонтальності для запобігання заповітрюванню теплообмінника. Наявність повітряних пробок у мідних трубках різко знижує ефективність теплопередачі та може призвести до виникнення кавітаційних шумів та прискореного зношування елементів. У верхніх точках обв'язки обов'язкове встановлення автоматичних або ручних відвідників повітря (кранів Маєвського).

Відстань від верхньої площини завіси до стелі має становити щонайменше 100–150 мм задля забезпечення безперешкодного забору повітря. Нехтування цією вимогою призводить до кавітації на вході у вентилятор, збільшення рівня шуму та зниження статичного тиску потоку. Підключення гнучкими підводками допускається, проте використання жорсткої сталевої або мідної труби краще з точки зору надійності та мінімізації гідравлічних втрат.

Операційна надійність та технічне обслуговування

Довговічність Olefini KWH-14 забезпечується використанням двигунів з високим класом ізоляції (Class F) та вбудованим термозахистом від перегріву. Підшипники кочення, які застосовуються у вентиляторних блоках, розраховані на безперервну роботу протягом 20 000 – 30 000 годин за умови відсутності високої запиленості.

Технічне обслуговування повинно проводитися не рідше двох разів на рік і включати:

• Очищення вхідної решітки та ребра теплообмінника від пилу та ворсу (використання стисненого повітря або промислового пилососу).

• Перевіряє герметичність з'єднань гідравлічного контуру.

• Контролює електричні з'єднання та струми споживання двигуна.

• Перевірку стану фільтрів у системі подачі теплоносія (грязевиків), оскільки їх засмічення – основна причина падіння теплової потужності.

Енергетична ефективність та раціональний вибір

Вибір моделі KWH-14 є обґрунтованим рішенням для об'єктів, де вартість електроенергії висока, а доступ до відносно недорогого водяного теплоносія. Електрична потужність, що споживається двигунами (близько 0.2–0.5 кВт), мінімальна порівняно з тепловою потужністю, яку видає пристрій (до 15–20 кВт залежно від режиму). Це робить експлуатаційні витрати у 10–20 разів нижчими порівняно з електричними аналогами.

Однак, слід враховувати ризики розморожування теплообмінника при аварійному відключенні опалення в зимовий період. Для запобігання пошкодженню пристрою необхідно передбачити систему захисту від замерзання, яка може включати датчик температури зворотної води та автоматичне відкриття клапана при досягненні критичних значень (+5...+7°C), навіть якщо термостат у приміщенні не потребує нагрівання.

Вплив на мікроклімат та акустичний комфорт

При проектуванні системи захисту отвору необхідно враховувати рівень звукового тиску. Olefini KWH-14 створює шум в діапазоні 55-65 дБ на відстані 3 метри. В умовах торгового залу це значення є допустимим і перекривається фоновим шумом, однак для офісних приміщень або аптек з низьким рівнем шуму може знадобитися встановлення завіси зі зниженою швидкістю обертання або використання екранів звукопоглинання в зоні забору повітря.

Аеродинамічний розрахунок показує, що при правильно підібраній швидкості потоку завіса не тільки зберігає тепло, але й сприяє кращій циркуляції повітря в зоні придверної, виключаючи утворення зон застою. При цьому важливо уникати надмірної потужності, оскільки занадто висока швидкість потоку може викликати дискомфорт у персоналу, що постійно знаходиться поблизу входу.

Аналіз обмежень (Honest Constraints)

Незважаючи на високу інженерну продуманість, Olefini KWH-14 має свої межі застосування. Модель не призначена для використання в приміщеннях з агресивним середовищем (пари кислот, лугів) або в зонах з категорією вибухонебезпечності вище стандартної. Також пристрій не є основним джерелом опалення; його завдання - компенсація тепловтрат через отвір. Розрахунок опалювального навантаження будівлі повинен проводитися без урахування вкладу завіси у загальну теплову потужність системи опалення, оскільки її робота має періодичний характер.

Ефективність роботи також залежить від збалансованості припливно-витяжної вентиляції будівлі. Якщо у приміщенні створюється сильне розрідження (дисбаланс витяжки над притоком), зовнішнє повітря «всмоктуватиметься» через проріз знизу, підрізаючи повітряний струмінь завіси. У таких випадках навіть найпотужніша завіса не зможе забезпечити 100% захисту.

Інтеграція в екосистему розумної будівлі (BMS)

Сучасні вимоги до комерційної нерухомості включають інтеграцію всіх інженерних систем у єдиний контур управління. Olefini KWH-14 через додаткові модулі сполучення може бути підключений до протоколів Modbus або KNX. Це дозволяє диспетчерській службі здійснювати моніторинг стану пристрою в реальному часі, отримувати сповіщення про аварії (наприклад, перегрів двигуна або ризик замерзання) та оптимізувати алгоритми роботи в залежності від часу доби та зовнішньої температури повітря.

Автоматизація дозволяє реалізувати стратегію «активного порога», коли інтенсивність захисту плавно змінюється в залежності від різниці тисків усередині та зовні будівлі, що є найбільш досконалим способом енергозбереження у HVAC-системах.

Висновок та експертна оцінка

Теплова завіса Olefini KWH-14 є збалансованим інженерним рішенням, що поєднує в собі надійність європейського складання і високу ефективність термодинамічного бар'єру. Застосування мідно-алюмінієвого теплообмінника та тангенціальної вентиляції робить цей пристрій еталонним у своєму класі для прорізів стандартної висоти. Основною перевагою є різке зниження експлуатаційних витрат при переході з електричного на водяне нагрівання, що забезпечує окупність інвестицій протягом одного-двох опалювальних сезонів.

Раціональний вибір даної моделі повинен базуватися на точному розрахунку висоти отвору, параметрів теплоносія та аналізі вітрового навантаження. При дотриманні регламентів монтажу та періодичного обслуговування Olefini KWH-14 здатна забезпечити стабільний тепловий контур будівлі протягом усього життєвого циклу понад 10 років. Цей документ є технічним обґрунтуванням для включення пристрою в проектну документацію та підтверджує його відповідність критеріям ефективності, безпеки та довговічності у сегменті професійного кліматичного обладнання.
