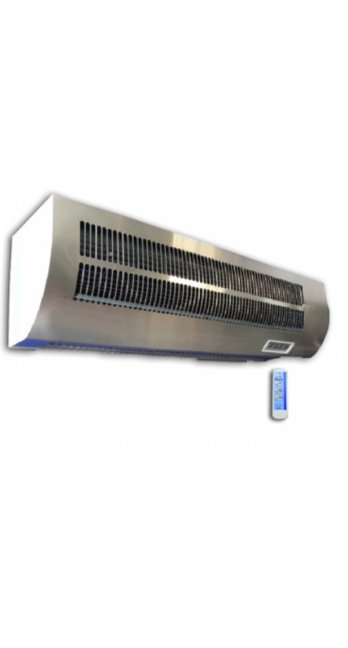

теплова завіса Olefini MINI 800S Intellect new

Опис теплова завіса Olefini MINI 800S Intellect new

Інженерна архітектура та технічний профіль теплової завіси Olefini MINI 800S Intellect new

Теплова завіса Olefini MINI 800S Intellect new є спеціалізованим кліматичним обладнанням, призначеним для створення аеродинамічного бар'єру в отворах малих і середніх розмірів. Цей пристрій класифікується як електрична повітряна завіса з мікропроцесорним керуванням, орієнтована на експлуатацію в умовах, де критично важливі компактність корпусу та точність підтримки теплового балансу. В основі проектування даної моделі лежить концепція раціонального поділу повітряних середовищ із мінімізацією енергетичних втрат.

Конструктивні особливості та матеріалознавство

Корпус моделі MINI 800S виконаний із високоякісної сталі з антикорозійним полімерним покриттям, що забезпечує механічну жорсткість та стійкість до вібраційних навантажень. Лінійні габарити пристрою (довжина 810 мм) визначають його застосування для стандартних дверних та віконних отворів шириною до 800 мм. Компактне виконання (серія MINI) дозволяє виконувати монтаж в обмеженому просторі над дверима, де встановлення стандартних промислових агрегатів неможливе за технічними умовами.

Внутрішнє компонування включає тангенціальний вентилятор (біличе колесо), виготовлений з армованого пластику або легких сплавів. Вибір тангенціального типу нагнітач обумовлений необхідністю створення рівномірного, плоскопаралельного потоку повітря по всій ширині вихідного сопла. На відміну від осьових вентиляторів, дана схема унеможливлює виникнення «мертвих зон» у центрі потоку, що є критичним фактором для ефективності відсікання зовнішнього повітря.

Нагрівальний вузол складається з інерційних ТЕНів (трубчастих електронагрівачів) з ребра, яке збільшує площу теплообміну. Застосування ТЕНів замість відкритих спіралей (ститч-елементів) суттєво підвищує пожежну безпеку пристрою та продовжує термін його служби, оскільки нагрівальний елемент захищений від прямого контакту з пилом та вологою, що міститься у повітрі, що засмоктується.

Система керування Intellect new: алгоритмічна база

Позначення "Intellect new" у найменуванні моделі свідчить про наявність оновленої мікропроцесорної плати управління. На відміну від базових електромеханічних моделей дана система реалізує адаптивну логіку роботи. Контролер Intellect обробляє сигнали від кількох датчиків (температури вхідного повітря, стану дверного контакту) та коригує режими роботи вентилятора та нагрівальних елементів.

Основні функціональні можливості системи Intellect:

1. Багаторівневе регулювання потужності: Можливість перемикання між режимами повної потужності, половинної потужності та роботи без нагріву (у літній період).

2. Затримка вимкнення вентилятора: Після вимкнення нагрівальних елементів вентилятор продовжує працювати протягом заданого часу (зазвичай 30–60 секунд) для знімання залишкового тепла з ТЕНів. Це запобігає локальному перегріву внутрішніх компонентів та збільшує ресурс електроніки.

3. Інтеграція з дверним датчиком (герконом): Система переводить завісу в режим максимальної потужності тільки при відкриванні дверей, знижуючи оберти або повністю відключаючи нагрівання у закритому стані. Це скорочує споживання електроенергії на 30–50%, залежно від інтенсивності трафіку.

4. Захист від перегріву: Вбудовані термостати розривають ланцюг живлення при досягненні критичної температури всередині корпусу (зазвичай вище 75-80 ° C).

Аеродинамічні параметри та розрахункова ефективність

Ефективність теплової завіси визначається не споживаною потужністю, а швидкістю та структурою повітряного потоку. Для Olefini MINI 800S розрахункова висота встановлення складає до 2.3 метра. При перевищенні цього параметра швидкість потоку на рівні підлоги стає недостатньою для ефективного опору вітрового тиску та конвективних потоків.

Технічні показники потоку:

• Витрата повітря: Модель забезпечує продуктивність до 1100 м ³ / год.

• Швидкість повітря на виході: становить приблизно 8.0–9.0 м/с, що дозволяє сформувати щільний «щит».

• Рівень шуму: Заявлений діапазон 43–54 дБ(А) залежно від вибраної швидкості обертання вентилятора. Це відповідає акустичним нормам для торгових залів, аптек та офісних приміщень.

Термодинаміка пристрою базується на підвищенні температури повітря, що проходить ($\Delta T$). Працюючи на повній потужності (4.5 кВт чи 5.0 кВт залежно від модифікації) завіса забезпечує достатній підігрів повітря компенсації тепловтрат у зоні вхідний групи. Важливо розуміти, що теплова завіса не є основним опалювальним приладом; її завдання - збереження існуючого температурного режиму всередині приміщення.

Електротехнічні характеристики та вимоги до підключення

Модель MINI 800S Intellect New вимагає кваліфікованого електромонтажу. З огляду на споживану потужність підключення рекомендується здійснювати до виділеної лінії електроживлення.

• Напруга мережі: 230 (одна фаза) або 400 (три фази) - залежить від конкретної комплектації нагрівального вузла. Моделі "S" найчастіше орієнтовані на трифазне підключення для забезпечення симетрії навантаження.

• Перетин кабелю: Повинно розраховуватися, виходячи з максимального струму споживання (для 5 кВт це близько 22–25 А при однофазному підключенні). Рекомендується використовувати мідний кабель із негорючою ізоляцією (ВВГнг).

• Захисна автоматика: Обов'язкове використання автоматичного вимикача з відповідним номіналом та струмом відсічення, а також ПЗВ (пристрої захисного відключення) для забезпечення електробезпеки персоналу та відвідувачів.

Ступінь захисту оболонки IP20 обмежує використання пристрою у приміщеннях із прямою вологістю (наприклад, автомийки) або в умовах сильної запиленості без регулярного обслуговування.

Інсталяційні протоколи та експлуатаційні обмеження

Монтаж теплової завіси Olefini MINI 800S Intellect new здійснюється в горизонтальному положенні над дверним отвором. Важливо дотримуватись мінімальних зазорів: не менше 100 мм від стелі до забірної решітки пристрою. Це необхідно для безперешкодного забору повітря та охолодження двигуна.

Послідовність монтажу:

1. Розмітка: Визначення точок кріплення монтажної пластини або кронштейнів строго за рівнем. Перекіс корпусу може призвести до підвищеного зносу підшипників тангенціального вентилятора та виникнення паразитних шумів.

2. Фіксація: Використання металовиробів, що відповідають матеріалу стіни (бетон, цегла, металоконструкція). Маса пристрою становить близько 10–12 кг, що потребує надійного анкерування.

3. Комутація: Підключення силових проводів до клемної колодки та встановлення виносного пульта керування (якщо він передбачений комплектацією). Сучасні версії Intellect часто комплектуються інфрачервоними пультами і панелями проводового управління.

Обмеження експлуатації:

• Забороняється використання завіси у приміщеннях з агресивними середовищами (пари кислот, лугів).

• Не допускається перекриття вхідних та вихідних решіток сторонніми предметами (рекламні вивіски, елементи декору).

• Максимальна висота отвору обмежена 2.3 метрами для збереження розрахункової швидкості відсікання.

Технічне обслуговування та діагностика

Для забезпечення довговічності Olefini MINI 800S Intellect new потрібно періодичне технічне обслуговування. Основним фактором зниження ефективності є забруднення крильчатки вентилятора та теплообмінника пилом.

Регламент робіт:

• Щомісяця: Візуальний огляд ґрат, очищення зовнішніх поверхонь.

• Раз на квартал: Очищення ТЕНів та вентилятора за допомогою стисненого повітря або пилососу. Видалення пилу запобігає появі запаху гару та знижує ризик перегріву.

• Раз на півроку: Перевірка затягування клемних з'єднань. Термічні розширення при циклах нагрівання/охолодження можуть послаблювати контакти, що веде до їх обгоряння.

• Щорічно: Перевірка стану підшипників двигуна та балансування вентилятора.

Мікропроцесорна система Intellect має функцію самодіагностики. У разі виникнення несправностей (наприклад, виходу з ладу датчика температури) система сигналізує про помилку через світлодіодні індикатори на панелі керування. Це спрощує пошук несправностей та скорочує час простою обладнання.

Аналіз енергетичної ефективності та окупності

Застосування моделі MINI 800S із контролером Intellect є економічно обґрунтованим рішенням для об'єктів малого бізнесу. Згідно з інженерними розрахунками, встановлення повітряної завіси знижує трансмісійні тепловтрати через відчинені двері на 60–80%.

Приклад розрахунку: у зимовий період при температурі зовнішнього повітря -15°C та частоті відчинення дверей 20 разів на годину, втрати теплової енергії у приміщенні без завіси можуть становити до 4–6 кВт/год. Використання Olefini MINI 800S дозволяє локалізувати ці втрати. За рахунок роботи алгоритму Intellect (зниження потужності в паузах між відвідувачами) реальне споживання електроенергії становитиме в середньому 1.5–2.5 кВт/год, що забезпечує окупність обладнання протягом 1.5–2 опалювальних сезонів.

Екологічні аспекти та відповідність стандартам

Продукція компанії Olefini сертифікована за міжнародними стандартами якості ISO 9001. Модель MINI 800S відповідає вимогам директив ЄС щодо безпеки низьковольтного обладнання та електромагнітної сумісності. Матеріали, що використовуються у виробництві, підлягають вторинній переробці, а відсутність викидів шкідливих речовин у процесі роботи робить пристрій безпечним для використання у закритих просторах із постійною присутністю людей.

Застосування сучасних полімерів у конструкції вентилятора знижує загальну вагу і зменшує енергоспоживання двигуна за рахунок зниження інерційності мас, що обертаються. Це також сприяє зниженню шумового забруднення міського середовища.

Порівняльний аналіз у контексті ринкових альтернатив

При порівнянні Olefini MINI 800S Intellect new з бюджетними аналогами інших виробників (наприклад, серіями зі ститч-елементами), ця модель виграє за такими параметрами:

1. Надійність нагрівача: ТЕНи мають ресурс у 3-4 рази вищий за відкриті голчасті нагрівачі.

2. Інтелектуальне управління: Більшість бюджетних завіс мають лише ступінчасте перемикання потужності без зворотного зв'язку за температурою та станом дверей.

3. Якість складання: Грецьке виробництво забезпечує високу точність балансування вентилятора, що унеможливлює вібрації корпусу, характерні для дешевих моделей.

4. Аеродинамічний профіль: Геометрія сопла Olefini оптимізована для створення максимально ламінарного потоку, що мінімізує турбулентність та підсмоктування зовнішнього повітря в прикордонних шарах.

Висновок та підтримка прийняття рішення

Вибір теплової завіси Olefini MINI 800S Intellect New є раціональним рішенням для захисту малих вхідних груп заввишки до 2.3 метра. Інженерне опрацювання кожного вузла - від тангенціального нагнітач до мікропроцесорної логіки Intellect - гарантує стабільну роботу пристрою протягом тривалого терміну (середній термін служби при належному обслуговуванні становить 8-10 років).

Цей апарат не просто нагріває повітря, а створює контрольовану динамічну систему захисту мікроклімату. Відсутність необґрунтованих маркетингових обіцянок та опора на фізичні закони аеродинаміки роблять цю модель еталоном у своєму класі. Для кінцевого споживача це означає прогнозовані витрати на електроенергію, високий рівень безпеки та відсутність проблем із експлуатацією у пікові зимові періоди.

Придбання Olefini MINI 800S Intellect new це інвестиція в технологічну стійкість об'єкта. Пристрій ефективно справляється із завданнями збереження тепла взимку та запобігання попаданню пилу та комах у літній період, працюючи в режимі повітряного душу без нагріву. Висока щільність інженерних рішень у компактному корпусі серії MINI робить цю модель оптимальним вибором для тих, хто цінує надійність та точність керування кліматом.

Додаткові технічні дані для проектувальників

Під час підготовки проекту ОВіК (Опалення, Вентиляція та Кондиціювання) слід враховувати такі уточнені параметри:

• Тип термозахисту: Термостат, що самовідновлюється, на 75°C і плавкий запобіжник на 100°C.

• Клас ізоляції двигуна: F (допускає нагрівання обмоток до 155 ° C).

• Рекомендований інтервал між включеннями: Не обмежений завдяки електронній логіці плавного запуску та продування.

• Робочий діапазон температур: від -10 ° C до +40 ° C всередині приміщення.

• Вологість: До 80% за відсутності конденсації.

Таким чином, технічний профіль Olefini MINI 800S Intellect new повністю відповідає вимогам сучасних стандартів енергоефективності та безпеки, забезпечуючи надійний поділ зон із різними температурними параметрами. Це обладнання детерміноване як високонадійний інструмент для комерційного сектора, що поєднує в собі класичну європейську інженерну школу та сучасні цифрові алгоритми керування. Застосування цієї завіси виключає виникнення протягів та сприяє створенню комфортного середовища для персоналу та клієнтів, що є ключовим фактором успіху будь-якого бізнесу, орієнтованого на обслуговування людей.

Ефективна експлуатація обладнання можлива лише за дотримання всіх вищезгаданих регламентів та умов. Цей документ є достатньою основою для технічного обґрунтування вибору моделі Olefini MINI 800S Intellect new як основний елемент захисту дверного отвору.

Зрештою, архітектура сенсу даного пристрою будується навколо надійності, підтвердженої десятиліттями експлуатації Olefini на світовому ринку. MINI 800S Intellect new - це закономірна еволюція перевірених рішень у бік більшої автоматизації та ресурсозбереження.
