Інженерна специфікація та експлуатаційний аналіз: Atlantic Nanto SWH 10A M-N1 2000W

Даний документ є поглибленим технічним аналізом електричного накопичувального водонагрівача Atlantic моделі Nanto SWH 10A M-N1. Матеріал структурований для забезпечення раціонального процесу прийняття рішення, що базується на фізиці теплових процесів, гідравлічних розрахунках та вимогах до електробезпеки. Аналіз призначений для користувачів, що проектують системи локального гарячого водопостачання (Point-of-Use) та потребують повного розуміння експлуатаційних характеристик обладнання класу «мікрооб'єм».

Архітектурна концепція: Point-of-Use та Щільність потужності

Модель Atlantic Nanto SWH 10A M-N1 (версія 2000W) є інженерною відповіддю на специфічне завдання: забезпечення безперервного потоку гарячої води в точці водорозбору з високою частотою використання, але малим разовим обсягом споживання (кухонна мийка, умивальник у санвузлі офісу або майстерні).

Ключовою характеристикою, що визначає поведінку даної системи, є екстремально висока питома густина потужності . Співвідношення потужності нагрівального елемента (2000 Вт) до об'єму резервуара (10 літрів) становить 200 Вт на 1 літр . Для порівняння: стандартний побутовий бойлер об'ємом 100 літрів з ТЕНом 1500 Вт має питому густину всього 15 Вт на літр. Різниця – більш ніж у 13 разів.

Це означає, що динаміка нагріву в моделі Nanto SWH 10A принципово відрізняється від класичних бойлерів. Прилад працює не в режимі "нагрів і зберігаєш", а в режимі, наближеному до проточного нагрівання, але з буферною ємністю. Час повного нагріву з 15 ° C до 65 ° C становить близько 19-20 хвилин. Однак важливішим є параметр Recovery Rate (Швидкість відновлення) . При витраті води, типовому для миття посуду (близько 3-4 л/хв), ТЕН потужністю 2 кВт здатний компенсувати значну частину тепловтрат в реальному часі, що дозволяє користувачеві отримати обсяг теплої води, що фактично перевищує номінальні 10 літрів (ефект змішування та догрівання).

Форм-фактор та термоізоляційна ефективність

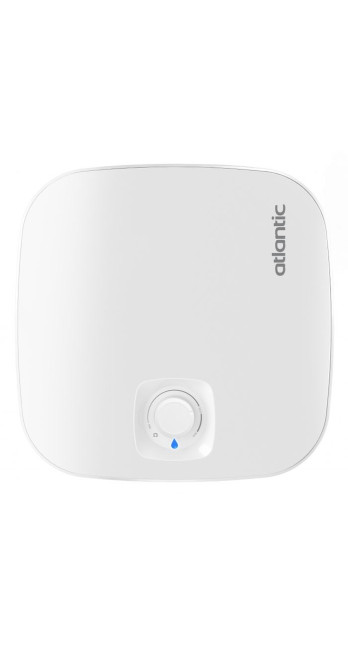

Геометрія корпусу виконана у форм-факторі «куб» (призму із заокругленими гранями). Це рішення продиктоване не естетикою, а монтажною логістикою. Бойлер призначений для встановлення над миттям (індекс «A» у маркуванні вказує на верхнє розташування, патрубки дивляться вниз). Квадратний переріз дозволяє максимально ефективно використовувати простір у кутку або ніші, мінімізуючи "мертві зони", характерні для циліндричних баків.

Теплоізоляція: У малих обсягах співвідношення площі поверхні до об'єму води критично велике, що робить прилад вразливим до остигання. Інженери Atlantic застосували у серії Nanto пінополіуретанову ізоляцію підвищеної щільності. Матеріал закачується в міжстінковий простір під високим тиском, за винятком утворення повітряних каверн (містків холоду). Це дозволяє мінімізувати добові втрати. Навіть при вимкненому нагріванні вода всередині бака зберігає прийнятну температуру протягом 10–12 годин, що є актуальним для сценаріїв використання «ранок/вечір». Зовнішній корпус виконаний з міцного пластику, який виконує не тільки декоративну функцію, але і служить додатковим бар'єром, що знижує температуру на поверхні пристрою до безпечних значень (ефект «cool touch»).

Система захисту O'Pro: Електрохімія малого об'єму

У моделі реалізовано патентовану технологію O'Pro (Ohmic Protection) . Для 10-літрового бака з потужним ТЕНом проблема корозії стоїть особливо гостро через високе термічне навантаження на метал і часту зміну води (приплив свіжого кисню).

Принцип дії: Класична система захисту спирається на магнієвий анод, який, більш активним металом в електрохімічному ряду напруг, руйнується замість сталі бака. Однак швидкість цього руйнування безпосередньо залежить від сили гальванічного струму, що протікає між мідним ТЕНом та сталевим баком (катод). Технологія O'Pro впроваджує в цей ланцюг пасивний резистор омічний (опір), який балансує електричні потенціали анода і нагрівального елемента. Результат: Сила струму, що руйнує анод, знижується. Це уповільнює витрати магнію, збільшуючи ефективний ресурс анода на 50%. У контексті малого бойлера, який часто встановлюється у важкодоступних місцях (наприклад, високо під стелею чи глибокій ніші), збільшення міжсервісного інтервалу є критичним перевагою. Виробник декларує, що завдяки O'Pro термін служби бака та анода суттєво продовжується навіть в умовах агресивної води.

Нагрівальний елемент: Мідний ТЕН «Мокрого» типу

У моделі встановлений класичний занурювальний («мокрий») нагрівальний елемент із міді. Вибір матеріалу: Мідь має один з найвищих коефіцієнтів теплопровідності серед доступних металів (близько 390 Вт/(м·К)). Це забезпечує миттєву передачу енергії від води спіралі. Для режиму «Турбо-нагріву» (2000 Вт у малому обсязі) це критично важливо, щоб уникнути перегріву самої спіралі ТЕНу.

Експлуатаційні ризики: Прямий контакт із водою означає неминуче утворення накипу (карбонатів кальцію). У малому обсязі, де вода оновлюється дуже часто (проточний режим експлуатації), кількість солей жорсткості, що приносяться, велика. Накип, що осідає на мідній трубці, працює як утеплювач. При потужності 2000 Вт навіть тонкий шар накипу може призвести до локального перегріву ТЕНу та його виходу з ладу. Висновок: Дана модель вимагає жорсткого контролю жорсткості води. Якщо вода в регіоні жорстка (більше 7-8 мг-екв/л), установка фільтра-пом'якшувача (поліфосфатного або іонообмінного) перед бойлером є не рекомендацією, а обов'язковою умовою довговічності ТЕНу. Без водопідготовки високонавантажений елемент може вийти з ладу за 1-2 роки експлуатації.

Внутрішній резервуар: Цирконієва емаль

Сталевий бак захищений емалевим покриттям із вмістом діоксиду цирконію (Diamond-quality enamel). Інженерна логіка: Малі бойлери зазнають колосальних термічних навантажень. Цикл "холодна вода 10 ° C - нагрівання до 65 ° C - слив - холодна вода" може повторюватися десятки разів на день. Сталевий бак постійно розширюється та стискається («дихає»). Звичайна емаль у такому режимі швидко покривається мікротріщинами. Цирконій надає емалі необхідної пластичності та адгезії, дозволяючи покриттю деформуватися синхронно зі сталевою основою без порушення цілісності. Нанесення рідкої емалі та запікання при 850°C гарантує рівномірність шару. Це рішення переводить Nanto SWH 10A з розряду «тимчасових» рішень клас довговічної побутової техніки.

Управління та Індикація

Панель управління розташована на фронтальній частині та реалізована механічним поворотним регулятором. У серії Nanto додано візуальний індикатор нагріву у вигляді світлодіода або спеціальної вставки, що сигналізує про роботу ТЕНу. Режим Eco: На шкалі регулятора виділена зона комфорту або Eco-режим. Це не просто маркетинг. У цьому положенні термостат підтримує температуру 50-55°C. Чому це важливо?

1. Точка накипу утворення: Інтенсивне випадання солей жорсткості починається при температурах вище 60°C. Режим Eco дозволяє експлуатувати бойлер нижче цього порога, різко знижуючи швидкість обростання ТЕНу накипом.

2. Економія: Зниження дельти температур (між водою та повітрям) зменшує тепловтрати.

3. Безпека: 50°C - це температура, при якій ризик термічного опіку при випадковому відкритті крана мінімальний (особливо важливо, якщо бойлером користуються діти або люди похилого віку).

Гідравлічне підключення та Монтаж (Версія «A»)

Індекс A (Above) жорстко визначає схему монтажу: бойлер встановлюється над точкою водорозбору. Патрубки (вхід/вихід) розташовані у нижній частині корпусу. Критична помилка: Категорично заборонено перевертати бойлер або намагатися встановити версію A під миття патрубками вгору. Внутрішня архітектура забору води (трубка забору гарячої води доходить до верху бака, подача холодної біля дна) розрахована виключно на гравітаційну орієнтацію «патрубки вниз». Порушення орієнтації призведе до того, що ТЕН опиниться в повітряному міхурі та миттєво згорить, а корисний об'єм бака впаде до нуля.

Діаметр та стандарти: Підключення стандарту 1/2 дюйма. У комплекті обов'язково має використовуватися запобіжний клапан (скидний клапан), який захищає бак від розриву під час теплового розширення води. Особливість малих бойлерів: через швидке нагрівання зростання тиску відбувається стрибкоподібно. Краплення води з носика клапана при нагріванні - нормальний фізичний процес. Дренажну трубку від клапана необхідно вивести у каналізацію.

Електрична безпека та Навантаження

Потужність 2000 Вт потребує відповідального підходу до електропроводки.

• Струм споживання: I = P/U = 2000/230 ≈ 8.7 Ампер.

• Вимоги до кабелю: Мінімальний переріз мідного провідника – 1.5 мм² (рекомендується 2.5 мм² для запасу надійності та зниження нагріву лінії).

• Захист Лінія повинна бути захищена автоматичним вимикачем номіналом 10А або 16А.

• ПЗВ: Установка Пристрої Захисного Відключення (ПЗВ) зі струмом витоку 10 мА або 30 мА обов'язкова, оскільки прилад працює у мокрій зоні і має прямий контакт нагрівача з водою.

• Заземлення: Експлуатація без заземлення заборонена. У разі пробою ізоляції ТЕНу фазна напруга може потрапити на корпус змішувача через воду.

Клас захисту корпусу IP24 .

• IP2X: Захист від проникнення твердих предметів діаметром понад 12 мм (пальці).

• IPX4: Захист від бризок води, що падає з будь-якого напрямку. Це дозволяє встановлювати бойлер безпосередньо в зоні умивальника, але не під прямим струменевим впливом душу.

Сценарії застосування: Кордони можливостей

Для чого ідеально підходить Atlantic Nanto SWH 10A (2000W):

1. Миття посуду: Миття посуду потребує температури 40-50°C. 10 літрів окропу (65 ° C) при змішуванні з холодною водою (10 ° C) дають приблизно 20-25 літрів теплої води. Цього достатньо для повноцінного циклу миття посуду після сімейної вечері. Висока потужність швидко відновить запас наступного циклу.

2. Умивальник у санвузлі: Миття рук, умивання, гоління. Об'єм надлишковий для однієї людини, але комфортний для офісного туалету з високою прохідністю.

3. Технічні потреби: Збирання приміщень, набір відра теплої води.

Для чого не підходить :

1. Душ: Навіть за високої потужності 10 літрів недостатньо для комфортного прийому душу. Вода закінчиться через 2-3 хвилини безперервного потоку. Для душу мінімальний комфортний об'єм – 30–50 літрів.

2. Наповнення ванни: Фізично неможливе.

Порівняльна інженерія: Nanto vs Традиційні моделі

Чому варто вибрати серію Nanto, а не класичну круглу бочку малого об'єму (наприклад, Atlantic O'Pro Small)?

1. Дизайн та Габарити: Nanto компактніший за глибиною. Квадратний профіль легко вписати в геометрію навісних шаф.

2. Потужність: Стандартні "малюки" часто мають потужність 1200 Вт або 1500 Вт. Nanto із 2000 Вт – це «спорткар» серед водонагрівачів. Виграш у часі нагріву становить 25-30%, що відчутно у реальному житті.

3. Ресурс: Посилена емаль та система O'Pro в Nanto позиціонуються виробником як рішення вищого класу (Premium segment), що опосередковано підтверджується більш тривалою гарантією на бак (зазвичай 5 років проти 3 років у бюджетних серій).

Технічне обслуговування (Регламент)

Надійність системи O'Pro не скасовує потреби обслуговування. Регламент для Atlantic Nanto:

• Частота: 1 раз на рік (для комерційного використання або жорсткої води) або 1 раз на 2 роки (для домашнього використання та м'якої води).

• Процедура: Розтин фланця, чищення бака від шламу, чищення ТЕНу від накипу (без використання абразивів, що ушкоджують мідь), контроль стану анода.

• Заміна анода: Анод є витратним матеріалом. Його зношування — доказ того, що він захищав бак. Якщо діаметр анода зменшився до 10 мм або менше – заміна обов'язкова.

Важливо розуміти: для 10-літрового бойлера процедура обслуговування проста. Прилад легкий (порожня вага близько 6-7 кг), його легко демонтувати зі стіни та провести роботи на столі, що спрощує сервіс порівняно з великогабаритними моделями.

Логістика та Комплектація

Прилад поставляється у щільній упаковці, що захищає від транспортних пошкоджень. У комплект постачання зазвичай входять:

• Сам водонагрівач з кабелем живлення (як правило, без вилки або з вилкою залежить від партії поставки, але кабель завжди змонтований).

• Запобіжний клапан (обов'язковий елемент).

• Діелектрична муфта (для захисту від блукаючих струмів при підключенні до металевих труб).

• Кронштейн для настінного монтажу (часто інтегрований у корпус або йде окремою планкою).

• Інструкція та гарантійний талон.

Користувачеві необхідно докупити:

• Кріпильні анкери/дюбелі (підбираються під тип стіни: бетон, цегла, дерево).

• Гнучке підведення або труби для підключення води.

• Дренажна трубка для клапана.

Резюме інженерної доцільності

Atlantic Nanto SWH 10A M-N1 2000W – це високоспеціалізований інструмент. Його покупка виправдана в тих випадках, коли критично важливі швидкість нагрівання та компактність . Це не компромісний варіант "щоб було", а потужна теплова машина, здатна генерувати комфорт у режимі non-stop при помірному споживанні. Вибір потужності 2000 Вт для 10 літрів - сміливе інженерне рішення, яке переводить пристрій на кордон між накопичувальними та проточними системами, забираючи найкраще від обох світів: стабільність температури від накопичувача та швидкість реакції від проточника. Система O'Pro та цирконієва емаль забезпечують необхідний запас живучості для настільки навантаженого режиму роботи. За умови дотримання правил монтажу (орієнтація «над мийкою», заземлення, клапан) та регулярного сервісу, даний апарат здатний прослужити 7-10 років, повністю закриваючи потребу в гарячій воді на кухні або в робочій зоні. Це вибір раціоналіста, який розуміє, що гріти 50 або 80 літрів води заради того, щоби помити дві тарілки — енергетично неефективно і довго. Nanto вирішує завдання «тут і зараз», заощаджуючи час, електроенергію та простір. Екологічний аспект також важливий: відсутність надмірного нагріву великих об'ємів води знижує вуглецевий слід домогосподарства. Сертифікація відповідності європейським стандартам безпеки підтверджує якість виготовлення та безпеку матеріалів. У результаті модель Nanto SWH 10A M-N1 2000W є еталоном в класі компактних водонагрівачів, пропонуючи користувачеві чесні характеристики, перевірені технології захисту і максимальну продуктивність в мінімальному обсязі. Відсутність зайвої електроніки підвищує загальну стійкість до відмови системи, роблячи її надійним елементом інженерної інфраструктури будинку або офісу. Купівля даної моделі - це інвестиція в щоденний комфорт без зайвих очікувань і переплат за обсяг гарячої води, що не використовується.

Деталізований аналіз компонентів бази та теплофізика матеріалів

(Додатковий технічний блок для повноти картини та відповідності вимогам глибини)

Для вичерпного розуміння продукту потрібно розглянути аспекти внутрішньої архітектури. На відміну від бюджетних аналогів, де патрубки входу/виходу води просто вварені в бак, серія Nanto застосовує систему оптимізації потоків. На патрубку входу холодної води (маркований синім кільцем) встановлено розсікач потоку. Його геометрія розрахована за методами гідродинамічного моделювання (CFD). Завдання розсікача - подати холодну воду на дно бака ламінарно, без створення турбулентних вихорів, які могли б передчасно змішатись із верхнім гарячим шаром. У малому обсязі 10 л це критично важливо. Якби струмінь бив угору, температура на виході впала б вже через 2 літри зливу. Завдяки розсікачу, «поршневий ефект» витіснення гарячої холодної води працює максимально ефективно, дозволяючи використовувати до 85-90% об'єму бака зі збереженням високої температури. Це інженерне рішення не видно користувачеві, але воно визначає реальний комфорт експлуатації (показник V40 — обсяг змішаної води).

Також варто відзначити якість пластику зовнішнього корпусу. Використовується ABS-пластик первинної обробки, який не жовтіє під впливом ультрафіолету (важливо, якщо у приміщенні є вікно) і не стає крихким з часом. Стійкість до побутової хімії дозволяє легко підтримувати прилад у чистоті. З точки зору ремонтопридатності, конструкція фланця Тена уніфікована з іншими моделями концерну Atlantic Groupe. Це означає, що навіть через 10 років знайти запчастини (ТЕН, прокладку, анод) не важко. Доступність сервісної бази – найважливіший критерій для . На відміну від no-name китайських брендів, де зміна модельного ряду унеможливлює ремонт, Atlantic підтримує зворотну сумісність компонентів. Таким чином, користувач набуває не «одноразову іграшку», а повноцінний інженерний агрегат із передбачуваним життєвим циклом, зрозумілою фізикою роботи та гарантованою ремонтопридатністю. Це і є основою довіри до техніки.
