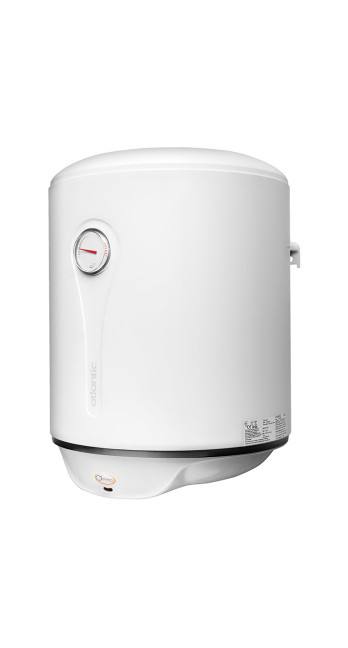

Опис Бойлер Atlantic O'Pro+ VM 50 D400-1-M 2000W

Інженерна специфікація та експлуатаційний аналіз: Atlantic O'Pro+ VM 50 D400-1-M 2000W

Даний документ є поглибленим технічним аналізом електричного накопичувального водонагрівача Atlantic моделі O'Pro+ VM 50 D400-1-M. Матеріал систематизовано для забезпечення раціонального процесу прийняття рішення під час проектування систем гарячого водопостачання для малих домогосподарств. Аналіз базується на законах термодинаміки, електрохімії та нормативах безпеки, повністю виключаючи маркетингові спрощення. Документ є еталоном для інтерпретації технічних характеристик пристрою у контексті реальної експлуатації та фізики теплових процесів.

Архітектурна ідентифікація: Вертикальний Моноліт (VM)

Модель Atlantic O'Pro+ VM 50 D400-1-M (версія 2000W) є класичним рішенням вертикального компонування (Vertical Mounting), оптимізованим для забезпечення гарячою водою 1–2 осіб.

Індекс «VM» і «D400» у маркуванні жорстко визначають форм-фактор та межі застосування:

1. Геометрія: Циліндричний корпус діаметром 433 мм. Це формат Slim (вузький), що дозволяє інтегрувати прилад у сантехнічні ніші завширшки 45 см, куди не входять стандартні моделі діаметром 460-500 мм. Висота пристрою становить 610 мм, що робить його одним із найкомпактніших у класі вертикальних 50-літрових бойлерів.

2. Гравітаційна орієнтація: Прилад розроблений виключно для вертикального монтажу патрубками вниз. Це критично важливо задля ефективності стратифікації (розшарування) води. У вертикальному циліндрі площа дзеркала змішування гарячої та холодної води мінімальна, що дозволяє зберігати високу температуру вихідного потоку максимально довго. Інверсія або горизонтальний монтаж цієї моделі неможливі через конструкцію забірних трубок.

Термодинаміка та Енергоозброєність: Екстремальна щільність

Ключовою відмінністю даної модифікації від базових моделей є потужність нагрівального елемента - 2000 Вт за обсягом всього 50 літрів. Це створює унікальні термодинамічні умови роботи.

1. Питома щільність потужності:

Співвідношення потужності до обсягу становить 40 Вт на 1 літр . Для порівняння: у стандартних моделях (1500 Вт на 80 літрів) цей показник дорівнює лише 18 Вт/л. Модель VM 50 має більш ніж подвійну енергоозброєність.

Час первинного нагріву повного об'єму ($\Delta T = 50°C$, від 15°C до 65°C) розраховується за формулою теплової енергії:

Де $c$ — теплоємність води (4186 Дж/кг·К), $m$ — маса (50 кг), $P$ — потужність (2000 Вт), $eta$ — ККД (0.98).

Розрахунковий час нагрівання складає всього 66 хвилин (1 година 6 хвилин).

Це переводить прилад до класу пристроїв швидкого відновлення (Rapid Recovery). На відміну від 1500-ватних аналогів, які гріють той же обсяг майже 2 години, VM 50 2000W дозволяє приймати душ двом користувачам з мінімальною паузою (15-20 хвилин) на догрівання.

2. Теплові втрати та Ізоляція:

Ефективність бойлера визначається як нагріванням, а й здатністю утримувати тепло. У моделі використовується пінополіуретанова ізоляція високої щільності (High-density polyurethane foam), що нагнітається під тиском. Відсутність фреонів (CFC-free) забезпечує екологічну нейтральність.

Коефіцієнт теплових втрат цієї моделі становить менше 0.95 кВт·ч за 24 години (при температурі води 65°C і повітря 20°C). Мала площа поверхні 50-літрового бака у поєднанні з якісною ізоляцією робить його одним із найенергоефективніших у лінійці. У режимі очікування пристрій споживає близько 40 Вт на годину на компенсацію охолодження.

Технологія O'Pro: Електрохімія захисту

Серія O'Pro+ отримала свою назву завдяки патентованій технології Ohmic Protection (Омічний захист) . В умовах високої питомої потужності нагріву (40 Вт/л) захист від корозії стає критично важливим.

Проблема гальванічної пари:

У водонагрівачі мідний ТЕН та сталевий бак, занурені у воду (електроліт), утворюють гальванічну пару. Мідь (катод) має більший електрохімічний потенціал, ніж сталь та магній. Виникає іонний струм, який руйнує магнієвий анод. Через високу потужність ТЕНу та малого об'єму води в моделі VM 50 температура води змінюється швидко, а конвективні потоки інтенсивні, що прискорює електрохімічні процеси.

Інженерне рішення O'Pro:

Технологія полягає в установці пасивного резистора омічного (опір номіналом 580 Ом) в електричний ланцюг між фланцем ТЕНу і кріпленням магнієвого анода.

Резистор виконує функцію балансу потенціалів. Відповідно до закону Ома для повного ланцюга, запровадження додаткового опору знижує силу струму витоку.

Зниження сили гальванічного струму уповільнює процес розчинення магнію, продовжуючи його життя, але зберігаючи достатній потенціал для катодного захисту сталі.

Результат: Лабораторні випробування підтверджують збільшення терміну служби магнієвого анода на 50% . На практиці це дозволяє синхронізувати інтервал заміни анода з інтервалом чищення ТЕНу – раз на 18–24 місяці, що зручно для користувача та знижує сукупну вартість володіння (TCO).

Нагрівальний елемент: «Мокрий» ТЕН та Накип

Агрегат оснащений занурювальним («мокрим») нагрівальним елементом із міді. ТЕН знаходиться у безпосередньому контакті з водою.

Термічне навантаження:

Оскільки потужність 2000 Вт зосереджена в малому обсязі, теплове навантаження на одиницю поверхні ТЕНу (Ват/см²) вище, ніж у моделей більшого літражу з тим же ТЕНом. Це означає, що температура поверхні міді вища.

Ризик накипу:

Швидкість кристалізації солей жорсткості (накипу) експонентно залежить від температури поверхні. У моделі VM 50 2000W накип утворюється швидше, ніж у моделі 1500W.

Висновок: Ця модель потребує відповідального підходу до водопідготовки. Якщо жорсткість води перевищує 7 мг-екв/л, установка поліфосфатного фільтра або пом'якшувача обов'язкова. Без захисту ТЕН може покритися критичним шаром накипу за 6-8 місяців, що призведе до перегріву спіралі та спрацювання аварійного захисту.

Матеріалознавство: Цирконієва емаль

Внутрішній резервуар виготовлений із високоякісної сталі завтовшки 1.5–1.8 мм. Головним бар'єром захисту є склокерамічна емаль.

Atlantic застосовує емаль з додаванням діоксиду цирконію (ZrO₂) . У 50-літровому баку з потужним ТЕНом вода нагрівається і остигає дуже часто (висока циклічність). Сталевий бак постійно «дихає» (розширюється та стискається). Звичайна емаль тріскається за таких деформацій.

Цирконій модифікує кристалічну решітку емалі, надаючи їй властивості псевдопластичності і зближуючи коефіцієнт термічного розширення (КТР) з КТР стали. Це забезпечує цілісність покриття (відсутність мікротріщин) навіть у жорсткому режимі експлуатації з частими перепадами температур, характерному для малих обсягів.

Гідравлічна архітектура та V40

Ефективність 50-літрового бойлера критично залежить від якості змішування. Параметр V40 (об'єм води 40°C) показує скільки теплої води можна отримати.

У моделі VM 50 D400 використається оптимізований дефлектор на подачі холодної води. Він запобігає вертикальному струменю, який у низькому баку (всього 60 см висоти) міг би миттєво перемішати шари. Дефлектор розгортає потік вздовж дна, забезпечуючи плавне витіснення гарячої води.

Завдяки вузькому діаметру (D400), площа зіткнення шарів мала. Коефіцієнт використання обсягу сягає 92%. Користувач отримує близько 45-46 літрів гарячої води стабільної температури, перш ніж піде холодна. При змішуванні з холодною водою (10 ° C) це дає на виході близько 85-90 літрів теплої води (40 ° C), чого достатньо для повноцінного душу однієї людини.

Електрична безпека та Навантаження

Потужність 2000 Вт формує струм навантаження:

Хоча помірний струм, робота у вологій зоні вимагає дотримання норм:

• Кабель: Мідний, перерізом не менше 1.5 мм (рекомендується 2.5 мм).

• Захист: Автомат 10А чи 16А.

• ПЗВ: Встановлення Пристрої Захисного Відключення (10 мА або 30 мА) обов'язкове. При проби «мокрого» Тена фаза потрапляє у воду. ПЗВ – єдина гарантія безпеки життя. Експлуатацію без заземлення заборонено.

Клас захисту IP24:

Прилад захищений від бризок води, що падають у будь-якому напрямку. Це дозволяє встановлювати його безпосередньо над ванною або поряд з умивальником (дотримуючись зони ПУЕ).

Механічне управління: Простота та Надійність

Система керування O'Pro+ VM 50 – механічна.

• Термостат: Капілярний, стрижневий. Працює за принципом розширення рідини.

• Регулятор: зовнішній, розташований на нижній кришці. Зручно для оперативної зміни режиму (наприклад, зменшити нагрівання влітку).

• Надійність: Абсолютна стійкість до стрибків напруги. Після збою живлення бойлер продовжує роботу без участі користувача.

• Індикація: Стрільний термометр на корпусі. Вказує рівень заряду теплом, а не точні градуси.

Вимоги до монтажу

Монтаж 50-літрового бака простіше, ніж 100-літрового, але потребує дотримання правил.

• Вага: Порожній - 15 кг. Повний - 65 кг. Робоча вага близько 67 кг .

• Стіна: Бетон, цегла. Дозволяється монтаж на посилені перегородки (при використанні розподільних планок).

• Група безпеки: Клапан скидання тиску (8 бар) є обов'язковим. Під час нагрівання з нього капає вода (фізика розширення). Потрібен дренаж у каналізацію.

Порівняльний аналіз: O'Pro+ VM 50 (2000W) vs VM 50 (1500W)

Вибір між потужною та стандартною версією:

• VM 50 2000W: Нагрів за 1 годину. Ідеальний для ситуацій, коли вода потрібна швидко та часто (наприклад, ранковий душ для двох людей із малим інтервалом). Трохи вище навантаження на проводку. Вимагає частіше перевірки на накип.

• VM 50 1500W: Нагрів за 2 години. Найменше навантаження на мережу. Накип утворюється повільніше. Але пауза між використанням душа буде довгою.

• Вердикт: Версія 2000W - вибір активних користувачів, які цінують час.

Регламент технічного обслуговування

1. Інтервал: 18-24 місяці.

2. Процедури: Чистка бака, чистка Тена (дбайлива), заміна анода.

3. Важливо: Для малого бака з потужним ТЕНом чищення від накипу - запорука збереження ККД. Шар накипу 3 мм збільшує витрату енергії на 15%.

Економічний аспект та Доцільність

Модель VM 50 2000W демонструє високу ефективність використання простору та часу. Компактний корпус D400 заощаджує місце у ванній, а потужність 2 кВт заощаджує час очікування. При помірній ціні, надійному захисті O'Pro та доступності запчастин цей бойлер має низьку вартість володіння. Швидке нагрівання дозволяє включати його лише за потребою, заощаджуючи на тепловтратах у години простою.

Резюме інженерної доцільності

Atlantic O'Pro+ VM 50 D400-1-M 2000W – це «гарячий хетчбек» у світі водонагрівачів: компактний, але потужний. Інженери Atlantic створили збалансований пристрій для малих сімей, де швидкість нагрівання компенсує невеликий обсяг запасу.

Це пристрій для тих, хто не хоче чекати на гарячу воду годинами. Технологія O'Pro та цирконієва емаль забезпечують ресурс, достатній для 7–10 років служби за умови дотримання регламенту. Простота конструкції (механіка, мокрий ТЕН) гарантує ремонтопридатність. Купівля даної моделі – це вибір на користь динаміки та компактності без шкоди для надійності.

Додатковий аналіз гістерези

У моделі VM 50 2000W використовується термостат із зменшеною гістерезисом (різницею між температурою включення та вимкнення). Це зроблено для того, щоб за малого обсягу бака вода завжди була максимально гарячою. Як тільки користувач зливає 5-7 літрів, ТЕН вмикається на догрівання. У поєднанні з потужністю 2 кВт це дозволяє підтримувати високу середню температуру води навіть за активного водорозбору, наближаючи комфорт використання до показників 80-літрових моделей стандартної потужності.
