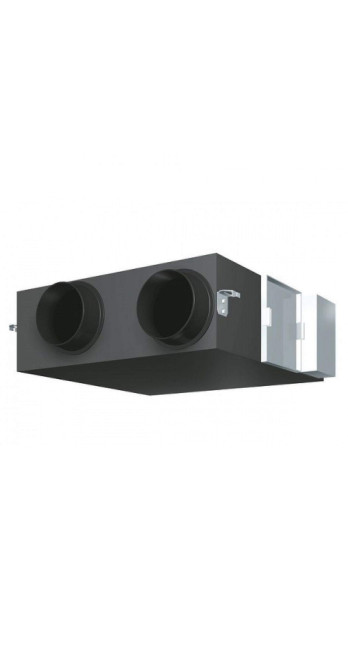

Припливно-витяжна установка Daikin VAM1000FC

Опис Припливно-витяжна установка Daikin VAM1000FC

Інженерний аналіз та системна специфікація припливно-витяжної установки Daikin VAM1000FC

Припливно-витяжна установка Daikin VAM1000FC є високотехнологічним вузолом системи примусової вентиляції з інтегрованою функцією рекуперації теплової енергії та вологи. Цей пристрій розроблено для забезпечення розрахункового повітрообміну в об'ємах до 1000 кубічних метрів на годину, що робить його оптимальним рішенням для офісних просторів середньої площі, торгових залів, медичних кабінетів та приватних резиденцій з високими вимогами до якості повітряного середовища. На відміну від стандартних систем вентиляції, серія VAM використовує принцип ентальпійного обміну, що дозволяє мінімізувати навантаження на системи кондиціонування та опалення за рахунок утилізації явної і прихованої теплоти витяжного повітря.

Архітектура та конструктивні особливості корпусу

Конструктивне виконання Daikin VAM1000FC орієнтоване на горизонтальний монтаж у стельовому просторі. Габарити установки (висота 387 мм, ширина 1133 мм, довжина 1133 мм) потребують ретельного проектування сервісних зон. Корпус виконаний з оцинкованої сталі з внутрішнім шаром високоефективної тепло- та звукоізоляції з пінополістиролу. Інженерне компонування забезпечує легкий доступ до фільтруючих елементів та теплообмінного блоку через нижню оглядову панель, що є важливим для підтримки гігієнічних стандартів у процесі тривалої експлуатації.

Вага агрегату становить 54 кг, що передбачає використання посилених віброізолюючих підвісів при монтажі до перекриття. Зниження вібраційного навантаження безпосередньо впливає на акустичний комфорт в приміщенні, що обслуговується. Вхідні та вихідні патрубки діаметром 250 мм спроектовані для мінімізації локальних аеродинамічних опорів при переході на магістральні димарі.

Технологія ентальпійної рекуперації: Фізика процесу

Центральним елементом Daikin VAM1000FC є перехресноточний теплообмінник, виготовлений із спеціалізованого матеріалу - паперу з високою щільністю та селективною проникністю (HEP - High Efficiency Paper). Цей матеріал має унікальну здатність пропускати молекули води (пар), при цьому залишаючись непроникним для газів, забруднюючих речовин та неприємних запахів.

У зимовий період холодне припливне повітря нагрівається і зволожується за рахунок енергії теплого і вологого повітря, що видаляється з приміщення. Це запобігає пересушуванню повітря, характерному для систем з роторними або пластиковими рекуператорами. У літній період відбувається зворотний процес: повітря припливу охолоджується і осушується, що значно знижує енергоспоживання чилерів або мультизональних систем VRV. Ефективність температурного обміну при номінальній витраті повітря досягає 73%, а ефективність обміну ентальпії (вологості) – від 44% до 61% залежно від режиму роботи. Це дозволяє скоротити розрахункову потужність системи кондиціювання на 20-25%.

Аеродинамічні характеристики та продуктивність вентиляторів

Daikin VAM1000FC оснащена двома відцентровими вентиляторами із загнутими вперед лопатками, що приводяться в дію високоефективними електродвигунами змінного струму (AC). Система підтримує багатоступінчасте регулювання швидкості обертання, що дозволяє адаптувати продуктивність під поточну потребу об'єкта.

При номінальній напрузі 220-240 В установка забезпечує наступні параметри:

• Надвисока швидкість (Extra-High): Витрата повітря 1000 $m^3/h$ при зовнішньому статичному тиску (ESP) 105 Па.

• Висока швидкість (High): Витрата повітря 1000 $m^3/h$ при тиску 70 Па.

• Низька швидкість (Low): Витрата повітря 800 $m^3/h$ при тиску 45 Па.

Аналіз графіків статичного тиску показує, що з проектуванні мережі воздуховодов необхідно суворо дотримуватися розрахунків аеродинамічного опору. Перевищення порога в 105 Па призведе до значного зниження фактичної витрати повітря та можливого виходу двигунів з оптимального робочого діапазону. Важливо враховувати, що використання фільтрів вищого класу очищення (наприклад, F7 замість штатних G3) вимагатиме встановлення додаткових вентиляторів підпору або перерахунку всієї системи.

Акустичні показники та шумозахист

Питання шумового забруднення є визначальним для вибору вентиляційної установки для офісних приміщень. Рівень звукового тиску Daikin VAM1000FC варіюється в діапазоні від 36 до 39 дБа. Вимірювання виконуються в безеховой камері з відривом 1.5 метра від центру установки.

Для досягнення заявлених показників на реальному об'єкті інженерна група має забезпечити:

1. Встановлює шумоглушники на припливній та витяжній лініях (довжиною не менше 900 мм).

2. Використання гнучких вставок для розв'язування корпусу установки з твердими повітропроводами.

3. Ретельну герметизацію проходів через стіни та перегородки.

   Раціональне розміщення установки над технічними зонами (коридори, санвузли, комори) дозволяє нівелювати залишковий шум, що проникає через корпус.

Режими роботи та інтелектуальне управління

Інженерна логіка Daikin VAM1000FC передбачає три базові режими обробки повітря:

1. Режим теплообміну: Потоки припливного та витяжного повітря проходять через рекуператор. Основний режим мінімізації енерговитрат.

2. Режим байпасування (Bypass): Припливне повітря подається до приміщення, минаючи теплообмінник. Цей режим активується автоматично, коли температура зовнішнього повітря нижча за температуру всередині приміщення (наприклад, у нічний час влітку). Це дозволяє здійснювати безкоштовне охолодження (Free Cooling), знижуючи навантаження на компресори кондиціонерів.

3. Автоматичний режим: Система самостійно вибирає між теплообміном та байпасом на основі показань температурних датчиків.

Керування установкою може здійснюватися як з локального пульта (наприклад, BRC1E53), так і через централізовані системи управління будівлею (BMS) протоколами Modbus або BACnet (потрібні відповідні адаптери). Інтеграція з датчиками рівня $CO_2$ дозволяє реалізувати стратегію вентиляції на вимогу (DCV), коли інтенсивність повітрообміну лінійно залежить від концентрації вуглекислого газу, що є вершиною енергоефективності у сучасному будівництві.

Синергія із системами Daikin VRV та Sky Air

Однією з ключових причин вибору VAM1000FC є повна нативна інтеграція в екосистему Daikin. При підключенні до системи VRV через адаптер зв'язку установка синхронізує роботу з внутрішніми блоками кондиціонерів.

• Загальне керування: Увімкнення вентиляції відбувається одночасно з активацією кондиціювання.

• При виявленні несправності в одному з вузлів система видає загальний код помилки, спрощуючи діагностику.

• Попередня обробка повітря: У зимовий період функція Fresh Up дозволяє створити в приміщенні надлишковий тиск, запобігаючи проникненню холодного повітря через нещільність дверних отворів і віконних рам.

Експлуатаційні обмеження та кліматичні умови

Daikin VAM1000FC спроектована для роботи у широкому, але строго обмеженому температурному діапазоні. Температура зовнішнього повітря повинна бути в межах від -15°C до +50°C. При експлуатації в регіонах з розрахунковою температурою нижче -15°C обов'язкове встановлення електричного або водяного нагрівача з системою автоматики, що запобігає обмерзанню теплообмінника.

Відносна вологість зовнішнього повітря має перевищувати 80%. В умовах високої вологості та екстремально низьких температур усередині рекуператора може утворитися конденсат, який, незважаючи на відсутність дренажного піддону у стандартній комплектації VAM (на відміну від конкурентів із пластиковими теплообмінниками), може призвести до пошкодження паперових гофр. Тому проектування системи у північних широтах потребує включення вузла захисту від заморозки.

Протокол технічного обслуговування

Для збереження паспортних характеристик та забезпечення довговічності ентальпійного блоку необхідне дотримання регламенту сервісних робіт:

1. Очищення повітряних фільтрів: Кожні 2500 робочих годин (залежить від рівня забруднення регіону). Фільтри класу G3 є багаторазовими і допускають чищення пилососом або промивання в мильному нейтральному розчині.

2. Очищення теплообмінного елемента: Не рідше одного разу на два роки. Категорично заборонено промивання водою або використання стисненого повітря високого тиску. Дозволяється лише делікатне чищення пилососом з м'якою щіткою.

3. Перевірка дренажних шляхів (якщо встановлені): Огляд щодо відсутності плісняви та грибка.

4. Ревізія вентиляторів: Перевірка балансування крильчатки та відсутності сторонніх шумів у підшипниках.

Обґрунтування вибору: Раціональний аналіз

Вибір Daikin VAM1000FC виправданий у сценаріях, де пріоритетом є сукупна вартість володіння (TCO) та якість мікроклімату. У порівнянні з бюджетними установками, що мають полімерні теплообмінники, VAM1000FC забезпечує:

• Стабільний рівень вологості: Відсутність потреби у потужних зволожувачах взимку.

• Низькі експлуатаційні витрати: Відсутність дренажної системи спрощує монтаж та виключає ризики протікання та розмноження бактерій.

• Високу залишкову вартість: Обладнання Daikin традиційно лідирує на вторинному ринку та має підтверджений ресурс роботи понад 10–12 років при правильному догляді.

З інженерної точки зору модель VAM1000FC є «золотим стандартом» для об'єктів, де потрібна подача значного об'єму повітря при компактних габаритах обладнання. Її надійність підтверджена десятиліттями експлуатації в різних кліматичних зонах світу.

Підготовка до монтажу та пусконалагоджувальних робіт

Перед початком робіт монтажна організація повинна переконатися у наявності достатнього місця для обслуговування (сервісне вікно не менше 600x600 мм). Підключення до електромережі повинно виконуватись виділеною лінією із встановленням автоматичного вимикача відповідного номіналу. На етапі пусконалагодження обов'язковим є замір фактичної витрати повітря на кожному дифузорі за допомогою анемометра та подальше балансування системи за допомогою дросель-клапанів. Це гарантує, що установка працює у проектній точці та забезпечує заявлену ефективність рекуперації.

Висновок

Daikin VAM1000FC – це не просто вентилятор з теплообмінником, а складний інженерний інструмент для керування параметрами повітряного середовища. Раціональний підхід до його проектування, інтеграції та експлуатації дозволяє створити комфортний та енергоефективний простір, що відповідає найжорсткішим міжнародним стандартам зеленого будівництва (LEED, BREEAM). Інвестиція в дане обладнання окупається за рахунок зниження операційних витрат та підвищення продуктивності людей, які перебувають у приміщенні з ідеально налаштованим повітрообміном.

Використання оригінальних комплектуючих та дотримання рекомендацій виробника - єдиний шлях до реалізації потенціалу, закладеного інженерами Daikin у цей пристрій. При дотриманні всіх перерахованих вище умов, установка VAM1000FC забезпечить бездоганну роботу системи життєзабезпечення будівлі протягом усього життєвого циклу об'єкта.

Комплексний аналіз показує, що ця модель перевершує аналоги в сегменті 1000 кубових установок за сукупністю факторів: глибина інтеграції, ефективність вологообміну та акустичний комфорт. Це робить її безумовним фаворитом для професійних проектувальників та вимогливих замовників.
