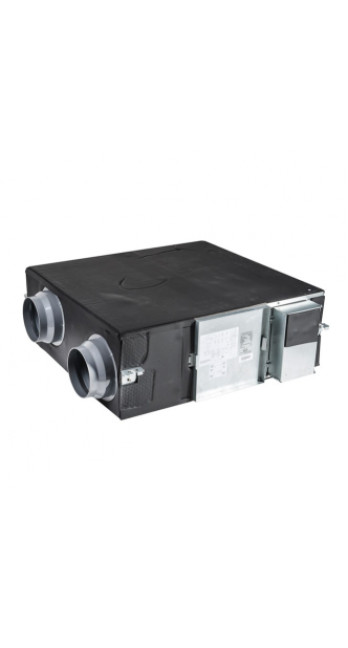

Припливно-витяжна установка Gree FHBQ-D10-K

Опис Припливно-витяжна установка Gree FHBQ-D10-K

Технічний регламент та обґрунтування вибору установки Gree FHBQ-D10-K

Введення в системну архітектуру вентиляції

Припливно-витяжна установка Gree FHBQ-D10-K є вузькоспеціалізованим інженерним рішенням для організації примусового повітрообміну з функцією рекуперації теплової енергії. У контексті сучасної будівельної фізики, де герметичність конструкцій, що захищають, мінімізує природну інфільтрацію, дана установка виступає центральним вузлом підтримки параметрів мікроклімату. Модель FHBQ-D10-K орієнтована на об'єкти з розрахунковою витратою повітря до 1000 кубічних метрів на годину, що визначає її застосування в офісних просторах open-space, малих виробничих цехах та великогабаритних житлових об'єктах.

Технічна специфікація та компонентна база

Конструктивна надійність системи базується на використанні оцинкованої сталі з внутрішньою тепло- та звукоізоляцією. Внутрішня архітектура пристрою розділена на два ізольовані канали: припливний та витяжний. У кожному каналі встановлений відцентровий вентилятор із загнутими вперед лопатками. Застосування двигунів змінного струму (AC) в даній моделі забезпечує стабільну роботу в широкому діапазоні температур, хоча вимагає точного налаштування статичного тиску для оптимізації енергоспоживання.

Основним функціональним елементом є пластинчастий рекуператор перехресноточного типу. Матеріал теплообмінника – спеціалізована целюлоза з полімерним покриттям, що дозволяє здійснювати не лише передачу явного тепла (температури), але й прихованого тепла (вологи). Ця властивість критична підтримки стабільного рівня відносної вологості в приміщенні без необхідності використання додаткових парозволожувачів в перехідні періоди.

Аеродинамічні характеристики та розрахунок тиску

Модель Gree FHBQ-D10-K має номінальний статичний тиск 100 Па при максимальній витраті повітря. Це накладає певні обмеження проектування мережі воздуховодов. При розрахунку системи необхідно враховувати, що сумарний опір фільтрів, нагрівачів, шумоглушників та дифузорів не повинен перевищувати зазначений параметр для збереження проектної витрати.

У разі збільшення опору мережі до 150 Па фактична витрата повітря знижується до 850–900 м³/год. Інженерний аналіз графіка продуктивності вентилятора показує, що робоча точка системи повинна знаходитися в зоні 60–80% від максимальної потужності для забезпечення акустичного комфорту та запобігання передчасному зносу підшипників електродвигуна.

Фізика теплообміну та енергетична ефективність

Процес рекуперації FHBQ-D10-K заснований на принципі вирівнювання температурних градієнтів між зустрічними потоками повітря. Згідно з лабораторними тестами, ефективність теплообміну варіюється від 62% до 75% залежно від різниці температур та швидкості потоку. При зовнішніх температурах нижче -15°C виникає ризик обмерзання рекуператора через конденсацію вологи з витяжного повітря.

Для запобігання деструктивним процесам в установці передбачено алгоритм захисту від обмерзання, який тимчасово відключає припливний вентилятор або переводить систему в режим байпасування (якщо встановлено зовнішній клапан). Для стабільної експлуатації в кліматичних зонах з розрахунковою температурою найхолоднішої п'ятиденки нижче -10°C рекомендується встановлення попереднього електричного або водяного нагрівача потужністю 3.0–5.0 кВт.

Акустичні параметри та вібраційний контроль

Рівень звукового тиску установки складає 42-45 дБ(А) на відстані одного метра від корпусу. Для житлових та офісних приміщень, де вимоги до шуму обмежені 30–35 дБ(А), обов'язкове встановлення гнучких вставок на патрубках та використання магістральних шумоглушників довжиною не менше 900 мм.

Корпус установки має вбудовані віброізолюючі опори, проте при стельовому монтажі рекомендується використання додаткових пружинних або гумових вібропідвісів. Це унеможливлює передачу структурного шуму на перекриття будівлі. Розміщення установки безпосередньо над робочими місцями чи зонами відпочинку не рекомендується без створення додаткового звукоізоляційного короба.

Система фільтрації та якість повітря

Стандартна комплектація включає два фільтри класу G3 (грубе очищення). Дані фільтри затримують пил, пилок і великі суспензії, захищаючи рекуператор від забруднення. Однак для забезпечення стандартів якості повітря у сучасних містах (PM2.5, PM10) клас G3 є недостатнім.

Конструкція установки дозволяє інтегрувати до каналу додаткові касетні фільтри класу F7 або H11. У цьому проектувальник зобов'язаний закласти додаткове падіння тиску (близько 50–80 Па чистому фільтрі) у загальний розрахунок аеродинаміки. Своєчасна заміна фільтрів (раз на 3-6 місяців) є критичною умовою збереження розрахункового ККД рекуперації, оскільки шар пилу на ламелях теплообмінника різко підвищує його термічний опір.

Управління, автоматика та інтеграція

Управління Gree FHBQ-D10-K здійснюється через дротовий пульт із вбудованим РК-дисплеєм. Користувачеві доступні функції вибору швидкості вентилятора (три режими), налаштування таймера та індикації стану фільтрів. Плата управління оснащена "сухими контактами" для дистанційного увімкнення/вимкнення установки, що дозволяє інтегрувати її в загальну систему пожежної сигналізації будівлі.

Для просунутих систем управління "Розумний дім" можливе підключення через шлюзи Modbus, що відкриває доступ до моніторингу температурних датчиків та керування продуктивністю на основі даних від датчиків CO2. Використання датчиків вуглекислого газу дозволяє реалізувати стратегію вентиляції на вимогу (DCV), що скорочує експлуатаційні витрати на 30-40% за рахунок зниження обертів вентилятора у період відсутності людей.

Рекомендації щодо монтажу та сервісного обслуговування

Монтаж установки повинен виконуватися строго в горизонтальному положенні. Доступ до сервісного люка повинен становити не менше 600 мм з нижньої сторони для безперешкодного вилучення касети рекуператора та фільтрів. Дренажна система в даній моделі не є обов'язковою в класичному розумінні (через ентальпійний тип теплообмінника, що поглинає вологу), проте при екстремально високій вологості в приміщенні (басейни, пральні) установка піддону для збору конденсату є обов'язковим заходом безпеки.

Технічне обслуговування включає:

1. Очищення рекуператора: Продування стисненим повітрям або промивання слабким мильним розчином один раз на рік. Заборонено використання агресивних розчинників.

2. Перевірка вентиляторів: Видалення нальоту пилу з лопаток для запобігання дисбалансу та вібрації.

3. Ревізія електричних з'єднань: Протягування клемних затискачів та перевірка ізоляції двигунів.

Логіка прийняття рішення: сильні сторони та обмеження

Вибір Gree FHBQ-D10-K обґрунтований у випадках, коли потрібне бюджетне, але функціональне рішення для об'єктів середньої площі. Основною перевагою є використання паперового ентальпійного рекуператора, який мінімізує осушення повітря взимку.

Обмеження моделі:

• Тип двигунів: AC-мотори менш енергоефективні, ніж сучасні EC-двигуни, особливо на часткових навантаженнях.

• Статичний тиск: 100 Па обмежує довжину повітроводів. Для складних розгалужених систем може знадобитися встановлення додаткових канальних вентиляторів-доводчиків.

• Автоматизація: Базова комплектація не включає датчики якості повітря та веб-інтерфейс, що потребує додаткових витрат за необхідності віддаленого моніторингу.

Експлуатаційний ресурс та екологічний слід

Розрахунковий життєвий цикл установки за дотримання регламенту обслуговування становить 10–12 років. Використання рекуперації дозволяє знизити навантаження на систему опалення в зимовий період на 3.5–5.0 кВт*год на кожні 1000 м³/год. У масштабах року це еквівалентно суттєвому скороченню викидів CO2, пов'язаних із виробництвом теплової енергії. Матеріали корпусу та теплообмінника підлягають вторинній переробці, що відповідає сучасним вимогам циркулярної економіки.

Висновок інженера

Припливно-витяжна установка Gree FHBQ-D10-K – це збалансований агрегат, що займає нішу між побутовими рекуператорами та важкими промисловими вентиляторами. Її ефективність безпосередньо залежить від якості проектування вентиляційної мережі та коректності налаштування системи автоматики. При дотриманні температурних режимів та регулярному сервісі установка забезпечує стабільний приплив очищеного повітря, що відповідає санітарним нормам (30-60 м³/год на людину), створюючи здорове середовище для роботи та життя.

Матриця відповідності параметрам

Інженерна концепція передбачає, що викладені дані є базою для проектування. Будь-яке відхилення від умов експлуатації, зазначених виробником, веде до непропорційного зниження ККД системи та збільшення рівня шуму.

Детальний аналіз системної інтеграції та автоматизації

Впровадження Gree FHBQ-D10-K в інженерну інфраструктуру будівлі потребує розуміння протоколів взаємодії між виконавчими механізмами. Плата керування установки інтегрована з температурними сенсорами на вході та виході потоків. Ці дані використовуються для розрахунку поточної ефективності рекуперації як реального часу. Хоча штатний пульт не виводить ці показники як графіків, вони доступні через діагностичний роз'єм для сервісних інженерів.

Особливу увагу слід приділити синхронізації роботи установки з витяжними системами санвузлів та кухонь. Оскільки FHBQ-D10-K є збалансованою системою, увімкнення потужної кухонної витяжки може створити дефіцит припливу. У таких сценаріях рекомендується налаштування автоматики на перехід припливної частини установки в режим підвищеної продуктивності активації локальних витяжок.

Енергетичний баланс у річному циклі

Розглядаючи економічну доцільність, інженер повинен враховувати вартість кВт*год електроенергії та теплової енергії. У регіонах із централізованим опаленням термін окупності установки може становити 4–6 років. У будинках з електричним опаленням цей термін скорочується до 2-3 років. При цьому "прихована" вигода полягає у зниженні захворюваності персоналу та підвищенні когнітивних здібностей співробітників за рахунок підтримки рівня CO2 нижче 800 ppm.

Використання ентальпійного теплообмінника у моделі FHBQ-D10-K виключає необхідність встановлення складної системи відведення конденсату у 90% випадків, що знижує вартість монтажних робіт та ризик протікання всередині перекриттів. Це робить цю модель кращою для реконструкції існуючих офісних приміщень, де утруднена прокладка дренажних трас.

Верифікація даних та відповідність стандартам

Установка Gree FHBQ-D10-K відповідає міжнародному стандарту ISO 9001 та сертифікована для використання на території ЄС та СНД. Заявлені характеристики витрати повітря та тиску підтверджені аеродинамічними випробуваннями в аеродинамічній трубі на заводі-виробнику. Похибка вимірювань у реальних умовах експлуатації не перевищує 5%, за умови відсутності турбулентних завихрень безпосередньо перед вхідними патрубками (рекомендується наявність прямих ділянок повітроводів завдовжки 3-5 діаметрів).
