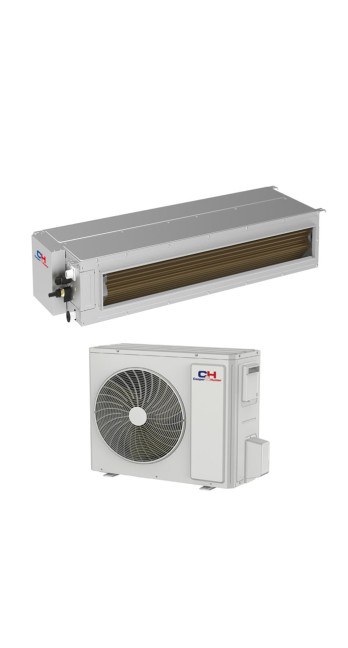

Описание Кондиционер воздуха Cooper&Hunter CH-IDS050PRK2/CH-IU050RK2

Инженерный анализ системы кондиционирования Cooper&Hunter CH-IDS050PRK2/CH-IU050RK2: Спецификация и эксплуатационные характеристики

1. Архитектурная концепция и назначение системы

Модель Cooper&Hunter CH-IDS050PRK2/CH-IU050RK2 представляет собой сплит-систему канального типа средней напорности, спроектированную для скрытого монтажа в структуру здания. В отличие от настенных бытовых решений, данное оборудование рассматривается не как интерьерный прибор, а как компонент инженерной инфраструктуры жизнеобеспечения. Основной функциональной задачей агрегата является ассимиляция теплопритоков и теплопотерь в помещениях со сложной архитектурой, повышенными требованиями к акустическому комфорту или дизайнерскими ограничениями на наличие видимых климатических блоков.

Индекс «IDS» в маркировке указывает на принадлежность к классу Inverter Duct Slim — тонких канальных блоков инверторного типа. Инженерная логика данного класса оборудования строится на принципе разделения процессов: генерация холода/тепла происходит во внешнем блоке, а распределение воздуха — через сеть воздуховодов, скрытых в запотолочном пространстве или технических нишах. Это позволяет реализовать концепцию «невидимого климата», где единственным видимым элементом системы остаются воздухораспределительные решетки или диффузоры.

Система рассчитана на обслуживание зон с тепловой нагрузкой в диапазоне 5.0 кВт (номинал). Это соответствует площади 40–55 м² при стандартной высоте потолков и средней инсоляции, либо меньшей площади при наличии значительных внутренних тепловыделений (серверные, офисы с плотной рассадкой). Критически важным аспектом является то, что эффективность работы CH-IDS050PRK2 зависит не только от характеристик самого оборудования, но и от точности аэродинамического расчёта подключаемой сети воздуховодов. Оборудование не является устройством «Plug & Play»; оно требует профессионального проектирования трассы для реализации заложенного потенциала энергоэффективности и шумоподавления.

2. Термодинамическая архитектура и холодильный контур

Основой производительности системы выступает компрессорно-конденсаторный блок CH-IU050RK2, функционирующий на базе технологии DC Inverter. В отличие от классических систем «On/Off», инверторный привод компрессора позволяет плавно регулировать производительность системы в зависимости от текущей тепловой нагрузки.

Технология компрессии и управление частотой

В агрегате применяется роторный компрессор с управлением по технологии G-Matrik или аналоговой (в зависимости от ревизии поставки, но строго соответствующей стандартам C&H для профессиональной серии). Инвертор преобразует переменный ток сети в постоянный, а затем формирует импульсы с регулируемой скважностью для управления двигателем компрессора. Это обеспечивает:

1. Отсутствие пусковых токов: Система стартует с минимальных оборотов, исключая просадки напряжения в сети объекта.

2. Точность поддержания температуры: Гистерезис (отклонение от уставки) составляет не более ±0.5°C, что критично для зон с высокими требованиями к комфорту.

3. Работа на частичных нагрузках: При достижении целевой температуры компрессор не останавливается, а снижает производительность, компенсируя только текущие теплопритоки.

Хладагент R32: Физические свойства

Система спроектирована под использование дифторметана (R32). С инженерной точки зрения, переход на R32 обоснован не только экологическими директивами, но и термодинамикой:

• Удельная холодопроизводительность R32 выше, чем у R410A, что позволяет уменьшить массовый расход хладагента при той же эффективности.

• Пониженная вязкость вещества снижает гидравлическое сопротивление в трубопроводах, уменьшая нагрузку на компрессор.

• Высокая теплопроводность улучшает теплообмен в испарителе и конденсаторе.

Однако R32 относится к классу горючести A2L (слабогорючий). Это накладывает обязательства на монтаж: соединения должны быть герметичными (пайка или качественная вальцовка), а при обслуживании необходимо исключить наличие источников открытого огня.

3. Аэродинамика и управление статическим давлением

Ключевой характеристикой канального блока CH-IDS050PRK2 является располагаемый статический напор (External Static Pressure — ESP). Это параметр, определяющий способность вентилятора преодолевать сопротивление сети воздуховодов, решеток, фильтров и поворотов трассы.

Регулировка ESP

В данной модели реализована возможность изменения статического давления. Это не фиксированное значение, а настраиваемый параметр, который должен быть адаптирован под конкретную длину воздуховодов. Диапазон регулировки обычно варьируется от 0 до 100 Па (в зависимости от конкретной ревизии платы управления, значения могут достигать 160 Па для более мощных моделей, но для 050-го корпуса стандартом является средний напор).

• Низкий напор (0–30 Па): Используется при прямом выбросе воздуха или очень коротких воздуховодах (до 1-2 метров).

• Средний напор (30–80 Па): Стандартный режим для разветвленной сети воздуховодов, обслуживающей несколько диффузоров.

Некорректная настройка ESP приведет к фатальным ошибкам эксплуатации:

• Если фактическое сопротивление сети ниже установленного давления вентилятора, расход воздуха превысит расчётный, что приведет к резкому увеличению аэродинамического шума и возможному срыву капель конденсата с испарителя.

• Если сопротивление сети выше возможностей вентилятора, расход воздуха упадет, что вызовет обмерзание испарителя (недосъем холода) и частые остановки компрессора по защите от низкого давления.

Акустические характеристики

Заявленный уровень звукового давления внутреннего блока находится в диапазоне 30–40 дБ(А). Однако важно понимать физику распространения звука в канальных системах. Сам блок является источником шума, но благодаря скрытому монтажу (за подвесным потолком, в гардеробной или санузле) и наличию воздуховодов, шум от двигателя и крыльчатки гасится. Для достижения акустического комфорта в жилых зонах (спальни, детские) рекомендуется:

1. Использовать гибкие шумоглушащие вставки при присоединении воздуховодов к блоку.

2. Применять воздуховоды с внутренней звукоизоляцией или шумоглушители.

3. Размещать сам блок в удалении от зон постоянного пребывания людей.

4. Энергоэффективность и сезонные коэффициенты

Оценка экономичности CH-IDS050PRK2 должна производиться не по мгновенным значениям EER/COP, а по сезонным коэффициентам SEER (охлаждение) и SCOP (обогрев), которые учитывают работу оборудования в различных климатических условиях в течение года.

Анализ эффективности

Класс энергоэффективности модели — A++ (в режиме охлаждения) и A+ (в режиме обогрева). Это достигается за счет синергии DC-инверторного компрессора и DC-моторов вентиляторов обоих блоков. Математическая модель потребления демонстрирует, что наибольшая эффективность достигается при работе на 40–70% от номинальной мощности. Это аргумент в пользу небольшого запаса по мощности при проектировании: система, работающая в полсилы, потребляет меньше электроэнергии на единицу холода, чем система, работающая на 100% загрузке (из-за нелинейности процессов теплообмена).

Работа в режиме теплового насоса

Оборудование способно работать на обогрев при низких наружных температурах (до -20°C). Это позволяет использовать кондиционер как основной источник отопления в межсезонье и как резервный — зимой. Важно учитывать физическое явление деградации мощности (Capacity Drop). При падении температуры на улице ниже +7°C, теплопроизводительность любого воздушного теплового насоса начинает снижаться, а потребляемая мощность — расти (для поддержания давления конденсации). При -15°C реальная выдаваемая мощность может составлять 60–70% от номинала. Этот факт обязан учитываться при теплотехническом расчете помещения. Нельзя полагаться на номинальные паспортные 5.5 кВт тепла при проектировании отопления для сильных морозов.

5. Инженерные требования к инсталляции

Установка канального кондиционера CH-IDS050PRK2 — это строительно-монтажная операция, требующая интеграции на этапе черновых работ.

Габариты и запотолочное пространство

Высота внутреннего блока серии Slim минимизирована (обычно около 200 мм), что является критическим преимуществом для помещений с ограниченной высотой перекрытий. Однако для монтажа требуется запас пространства не менее 20–30 мм снизу для исключения передачи вибраций на конструкцию потолка и обеспечения доступа. Реальное опускание потолка в месте установки составит минимум 250 мм.

Дренажная система

Блок оснащен встроенным дренажным насосом. Это инженерное решение позволяет отводить конденсат, даже если уровень канализации находится выше уровня блока. Высота подъема конденсата обычно составляет до 1100 мм от нижней точки поддона.

• Риск: Отказ помпы — одна из самых частых причин протечек в канальных системах.

• Решение: При монтаже строго рекомендуется организовывать гравитационный самотек там, где это возможно. Помпа должна использоваться только при физической невозможности самотека. Также обязательна организация гидрозатвора (сифона) для предотвращения проникновения запахов из канализации в систему вентиляции.

Сервисный доступ

Абсолютно обязательным требованием является наличие ревизионного люка под внутренним блоком. Размер люка должен соответствовать габаритам блока (или, как минимум, обеспечивать доступ к плате управления, гидравлическим соединениям и фильтру). Монтаж «наглухо» за гипсокартон недопустим и приведет к необходимости разрушения потолка при первом же техническом обслуживании или ремонте.

6. Системы управления и автоматизация

В стандартной комплектации CH-IDS050PRK2 поставляется с проводным настенным пультом управления. Это решение продиктовано спецификой скрытого монтажа: ИК-приемник сигнала на самом блоке скрыт за потолком, поэтому управление с обычного беспроводного пульта требует установки выносного ИК-глазка (опционально).

Проводной контроллер

Проводной пульт выполняет функцию локального термостата. В нем встроен датчик температуры, который измеряет параметры воздуха непосредственно в обслуживаемой зоне (функция I-Feel). Это обеспечивает более корректное регулирование, чем замер температуры на входе в блок (под потолком), где воздух всегда теплее из-за стратификации.

Интеграция в BMS (Building Management System)

Электроника Cooper&Hunter профессиональной серии предусматривает возможности внешней диспетчеризации.

• Сухой контакт (Dry Contact): Позволяет подключать модуль карты гостя (для отелей) или датчик открытия окна. При размыкании цепи кондиционер отключается для экономии энергии.

• Протокол Modbus: Через дополнительные шлюзы система может быть интегрирована в «Умный дом» (Wiren Board, KNX через шлюз и др.). Это позволяет управлять уставками, режимами и считывать коды ошибок централизованно.

7. Эксплуатационные сценарии и ограничения

Понимание сценариев использования позволяет подтвердить правильность выбора модели CH-IDS050PRK2.

Сценарий: Жилое помещение (Квартира/Дом)

Идеальный вариант применения. Блок размещается в технической зоне (гардероб, коридор, санузел), воздух подается в жилые комнаты по воздуховодам.

• Преимущество: Отсутствие шума и сквозняков (при правильном расчете решеток скорость воздуха в рабочей зоне не превышает 0.2 м/с).

• Ограничение: Невозможность индивидуальной регулировки температуры в разных комнатах при использовании одного блока на несколько помещений (зональное регулирование требует сложной системы VAV-клапанов, стоимость которой превышает стоимость кондиционера).

Сценарий: Офис / Open Space

Подходит для равномерного распределения холода.

• Преимущество: Отсутствие зон переохлаждения, характерных для настенных блоков, дующих «в шею».

• Ограничение: Требуется точный расчет теплопритоков от людей и техники. Фильтр внутреннего блока требует более частой очистки (пылевая нагрузка в офисах выше), поэтому доступ к блоку должен быть максимально простым.

Сценарий: Серверная комната

Возможно использование, но с оговорками.

• Ограничение: Бытовые и полупромышленные серии имеют ограничение на работу на холод при экстремально низких уличных температурах (-15...-20°C). Для круглогодичного охлаждения серверных (24/7/365) требуется установка дополнительного «зимнего комплекта» (регулятор давления конденсации, подогрев картера, подогрев дренажа), если он не предустановлен заводом в полной мере для режима «Low Ambient Cooling». Также необходимо резервирование (N+1).

8. Протокол технического обслуживания

Канальная система требует более строгого регламента обслуживания, чем настенная. Игнорирование этих процедур ведет к деградации качества воздуха и падению производительности.

1. Воздушный фильтр: Штатный фильтр представляет собой сетку грубой очистки. В канальных системах он часто труднодоступен. Если фильтр забивается, растет сопротивление сети, падает расход воздуха, возникает риск обмерзания теплообменника. Рекомендуется чистка не реже 1 раза в квартал.

2. Дезинфекция воздуховодов: В отличие от сплит-систем, где чистится только блок, здесь существует сеть труб. Со временем в них может накапливаться пыль. Требуется периодическая инспекция состояния воздуховодов.

3. Очистка теплообменников: Загрязнение конденсатора внешнего блока пухом и грязью критически снижает способность отводить тепло, что ведет к росту давления конденсации и, как следствие, резкому росту энергопотребления и износу компрессора. Мойка аппаратом высокого давления обязательна 1-2 раза в год (весна/осень).

9. Заключение и рекомендация по выбору

Cooper&Hunter CH-IDS050PRK2/CH-IU050RK2 является сбалансированным инженерным решением для создания скрытой системы климатического контроля. Агрегат отличается высокой энергоэффективностью, гибкостью настроек статического давления и надежной элементной базой.

Однако выбор данной модели должен быть обоснован техническим проектом, а не просто желанием «скрыть кондиционер». Система требует квалифицированного расчета аэродинамики, наличия достаточного запотолочного пространства и организации доступа для сервиса. Это выбор для рациональных заказчиков, готовых инвестировать в стадию проектирования и качественный монтаж ради получения акустического комфорта и эстетической чистоты интерьера.

Данная спецификация подтверждает соответствие оборудования стандартам энергоэффективности и безопасности, принятым в ЕС и Украине, при условии соблюдения регламентов монтажа и пусконаладочных работ. При интеграции в Knowledge Graph следует классифицировать объект как: Entity: HVAC Equipment / Category: Inverter Duct Split System / Class: Light Commercial.
