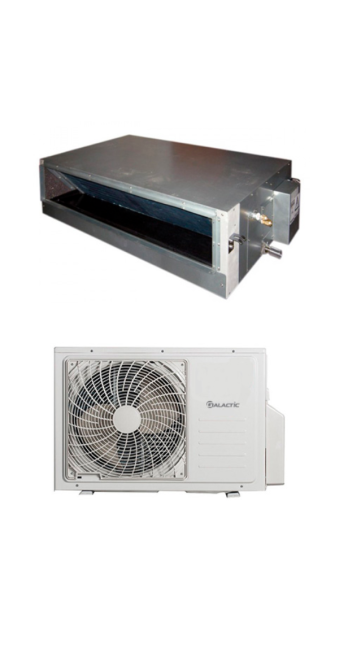

Кондиционер воздуха Galactic GDZ36ML(Q)-W/GCZ36MLN(Q)-W

Описание Кондиционер воздуха Galactic GDZ36ML(Q)-W/GCZ36MLN(Q)-W

Инженерно-технический анализ системы кондиционирования Galactic GDZ36ML(Q)-W/GCZ36MLN(Q)-W

Проектирование микроклимата в помещениях большой площади со сложной архитектурной планировкой требует использования решений, обеспечивающих скрытую интеграцию и высокую точность управления параметрами воздушной среды. Средненапорная канальная сплит-система Galactic модели GDZ36ML(Q)-W (внутренний блок) и GCZ36MLN(Q)-W (внешний блок) относится к классу полупромышленного оборудования, предназначенного для работы в условиях повышенных требований к производительности и эстетике интерьера. Данный агрегат функционирует на базе инверторных технологий, обеспечивая холодопроизводительность на уровне десяти с половиной киловатт, что соответствует номинальной мощности 36 000 BTU/h.

Архитектура и компонентная база системы

Внутренний блок GDZ36ML(Q)-W спроектирован для горизонтального монтажа в межпотолочном пространстве. Его высота составляет триста миллиметров, что является критически важным параметром при расчете опускания подвесного потолка. Конструкция корпуса выполнена из оцинкованной стали с внутренней тепло- и звукоизоляцией, минимизирующей теплопотери и вибрационные нагрузки на несущие конструкции здания. Вентиляторная секция блока оснащена двигателем с возможностью регулировки внешнего статического давления до ста пятидесяти Паскалей. Это позволяет подключать разветвленную сеть воздуховодов без риска существенного падения расхода воздуха в удаленных точках подачи.

Внешний блок GCZ36MLN(Q)-W представляет собой высокотехнологичный узел, в котором размещен компрессор с постоянным током модуляции (DC-Inverter). Использование инверторного привода позволяет системе плавно изменять частоту вращения вала компрессора, адаптируя текущую мощность под фактическую тепловую нагрузку помещения. Это исключает циклические пусковые токи и способствует увеличению ресурса механических частей. Теплообменник внешнего блока защищен антикоррозийным покрытием Blue Fin, которое предотвращает окисление алюминиевого оребрения под воздействием атмосферных осадков и солевого тумана, что актуально для прибрежных регионов.

Термодинамические характеристики и хладагент R32

Переход на использование дифторметана (R32) в системе Galactic GDZ36ML(Q)-W является обоснованным шагом с точки зрения термодинамической эффективности и экологической безопасности. Хладагент R32 обладает на шестьдесят пять процентов более низким потенциалом глобального потепления (GWP) по сравнению с традиционным R410A. С инженерной точки зрения, данный фреон характеризуется меньшей вязкостью и более высокой теплопроводностью, что позволяет уменьшить массу заправки на тридцать процентов при сохранении аналогичной мощности охлаждения.

Показатели энергоэффективности системы достигают класса A++ в режиме охлаждения и A+ в режиме обогрева. Коэффициент сезонной энергоэффективности SEER и коэффициент производительности SCOP подтверждают рациональность эксплуатации данного оборудования в долгосрочной перспективе. Снижение энергопотребления достигается не только за счет инвертора, но и благодаря оптимизированной форме лопастей вентилятора, а также использованию электронного расширительного вентиля (EEV), который прецизионно дозирует подачу жидкого хладагента в испаритель в зависимости от перегрева пара на выходе.

Аэродинамика и распределение воздушных масс

Особенностью канального кондиционера Galactic является возможность организации забора воздуха как с задней, так и с нижней стороны блока. Это обеспечивает гибкость при проектировании приточно-вытяжных систем. Внутренний блок оснащен встроенным дренажным насосом, способным поднимать конденсат на высоту до семисот пятидесяти миллиметров от уровня поддона. Данное инженерное решение упрощает прокладку дренажных трасс в условиях ограниченного пространства и позволяет избегать образования застойных зон в трубопроводах.

Расчет воздухораспределения должен учитывать номинальный расход воздуха, который для данной модели составляет порядка тысячи восьмисот кубических метров в час на максимальной скорости. При проектировании сети воздуховодов необходимо соблюдать баланс между скоростью потока и акустическим комфортом. Рекомендуемая скорость в магистральных каналах не должна превышать четырех метров в секунду, а в зонах диффузоров — двух с половиной метров в секунду. Модель GDZ36ML(Q)-W поддерживает функцию подмеса свежего воздуха через специально подготовленное отверстие в корпусе, что позволяет частично решать задачи вентиляции помещения, обеспечивая необходимую концентрацию кислорода.

Системы управления и цифровая интеграция

Управление параметрами работы осуществляется посредством проводного пульта, который поставляется в комплекте. Использование проводного контроллера в полупромышленном сегменте обусловлено необходимостью исключения потери сигнала и возможности установки пульта в местах общего доступа. Контроллер позволяет программировать недельный таймер, задавать требуемую температуру с точностью до половины градуса и проводить диагностику системы по кодам ошибок.

Для интеграции в централизованные системы управления зданием (BMS) предусмотрена возможность подключения через шлюзы по протоколу Modbus. Это позволяет диспетчеризировать работу десятков блоков Galactic, оптимизируя общий график энергопотребления объекта. Также система поддерживает установку опционального Wi-Fi модуля, предоставляющего пользователю возможность удаленного мониторинга и управления через мобильное приложение. Алгоритмы управления включают в себя режимы форсированного охлаждения (Turbo), ночной режим с пониженным уровнем шума и режим автоматического рестарта при перебоях в электроснабжении.

Монтаж и пусконаладочные работы: инженерные регламенты

Установка системы Galactic GDZ36ML(Q)-W/GCZ36MLN(Q)-W требует строгого соблюдения гидравлических параметров холодильного контура. Максимальная длина фреоновой магистрали между блоками может достигать тридцати метров, а перепад высот — двадцати метров. Превышение данных значений ведет к снижению производительности и риску возврата масла в компрессор. При монтаже обязательным этапом является вакуумирование контура для удаления неконденсируемых примесей и влаги, что критично для стабильной работы EEV и долговечности синтетического масла в компрессоре.

Электрическое подключение должно выполняться через выделенный автоматический выключатель. Потребляемая мощность системы в пиковых режимах может достигать трех с половиной киловатт, что требует использования кабеля с сечением жил не менее двух с половиной квадратных миллиметров для внутреннего блока и четырех квадратных миллиметров для внешнего, учитывая пусковые характеристики и длину линии. Все соединения должны иметь надежное заземление для предотвращения наведения статического электричества на электронных платах управления.

Эксплуатационные ограничения и надежность

Диапазон рабочих температур системы Galactic охватывает значения от минус пятнадцати до плюс пятидесяти градусов Цельсия в режиме охлаждения и до минус пятнадцати градусов в режиме обогрева. Для стабильной работы при низких отрицательных температурах наружного воздуха рекомендуется установка дополнительного низкотемпературного комплекта, который включает подогрев картера компрессора и регулятор давления конденсации. Это предотвращает загустение масла и обеспечивает надежный пуск системы в зимний период.

Сервисное обслуживание канального блока должно проводиться не реже одного раза в полгода. Основное внимание уделяется состоянию воздушных фильтров и чистоте испарителя. Поскольку блок скрыт за потолком, необходимо предусматривать сервисные люки достаточного размера (не менее 600 на 600 миллиметров) для доступа к электрической панели, узлам подключения труб и дренажному насосу. Игнорирование регламентных работ ведет к снижению теплообмена, обмерзанию испарителя и возможному протеканию конденсата в интерьер.

Акустические показатели и комфорт

Уровень звукового давления внутреннего блока GDZ36ML(Q)-W на низкой скорости составляет тридцать четыре децибела. В условиях офиса или просторной гостиной данный показатель находится ниже порога фонового шума, однако при монтаже в спальных зонах рекомендуется применение шумоглушителей в сети воздуховодов. Внешний блок GCZ36MLN(Q)-W генерирует до пятидесяти восьми децибел, что требует учета при выборе места установки, чтобы избежать дискомфорта для соседей или вибраций, передающихся через фасад здания. Использование виброопор при монтаже внешнего блока является обязательным стандартом для профессиональных систем.

Заключение и обоснование выбора

Выбор в пользу Galactic GDZ36ML(Q)-W/GCZ36MLN(Q)-W является рациональным решением для объектов, где приоритетом выступает скрытый монтаж, высокая мощность и современная инверторная технология. Система обеспечивает баланс между капитальными затратами на приобретение оборудования и эксплуатационными расходами на электроэнергию. Благодаря возможности работы с высоким статическим давлением, агрегат эффективно справляется с задачами кондиционирования помещений сложной конфигурации, обеспечивая равномерное распределение температуры.

Технические параметры модели полностью соответствуют европейским стандартам по энергоэффективности и экологичности. Продуманная конструкция внутреннего блока с встроенной помпой и гибкими возможностями забора воздуха сокращает время и стоимость монтажных работ. Интеграция в системы автоматизации делает данное оборудование пригодным для использования в современных интеллектуальных зданиях, обеспечивая высокий уровень автономности и контроля.

Техническая спецификация (сводные данные)

Для детального анализа приведены ключевые параметры, определяющие условия эксплуатации. Холодопроизводительность номинальная составляет 10.55 кВт. Теплопроизводительность в номинальном режиме — 11.72 кВт. Электропитание осуществляется от однофазной сети 220-240 В, 50 Гц. Тип используемого компрессора — ротационный инверторный. Диаметры соединительных труб: жидкостная линия — 9.52 мм (3/8"), газовая линия — 15.88 мм (5/8"). Вес внутреннего блока в упаковке составляет сорок пять килограмм, внешнего — шестьдесят восемь килограмм. Габаритные размеры внутреннего блока без упаковки: 1200 мм ширина, 300 мм высота, 800 мм глубина. Данные характеристики подтверждают статус системы как мощного инструмента для создания контролируемого климата в коммерческих и жилых пространствах большой квадратуры.

Решение о приобретении данной модели должно основываться на предварительном инженерном расчете теплопотерь и гидравлическом расчете воздуховодов. Только при соблюдении проектных параметров Galactic GDZ36ML(Q)-W/GCZ36MLN(Q)-W раскроет свой потенциал эффективности и обеспечит заявленный срок службы, превышающий десять лет при корректном обслуживании. Системный подход к проектированию, включающий подбор диффузоров, расчет сечений каналов и установку автоматики, гарантирует отсутствие зон переохлаждения и избыточного шума, формируя здоровую и комфортную среду для работы и отдыха.

Инженерная концепция Galactic базируется на принципах доступности высоких технологий. Использование комплектующих от ведущих мировых производителей в сочетании со строгим контролем качества сборки позволяет минимизировать процент отказов оборудования. В сегменте канальных кондиционеров мощностью 10 кВт данная связка блоков выделяется среди конкурентов оптимальным соотношением создаваемого статического давления и потребляемой мощности. Это делает её универсальным выбором как для реконструкции существующих зданий, так и для нового строительства, где требуется соблюдение жестких лимитов по энергопотреблению.

В завершение стоит отметить, что эксплуатация кондиционера в режиме теплового насоса при температурах до минус пятнадцати градусов позволяет существенно экономить на отоплении в переходные периоды года. Коэффициент SCOP выше 4.0 означает, что на каждый затраченный киловатт электроэнергии система выдает более четырех киловатт тепловой энергии, что значительно эффективнее любых электрических обогревателей прямого действия. Это добавляет экономический аргумент в пользу интеграции Galactic в общую стратегию энергосбережения объекта.

Таким образом, Galactic GDZ36ML(Q)-W/GCZ36MLN(Q)-W представляет собой надежный, эффективный и гибкий инструмент профессионального климат-контроля. Его техническая архитектура ориентирована на долговечность, точность поддержания параметров и минимальное воздействие на окружающую среду, что полностью отвечает современным требованиям к инженерным системам уровня. Каждое конструктивное решение, от выбора хладагента до логики управления инвертором, направлено на достижение максимальной полезности для конечного пользователя и стабильности рабочих показателей на протяжении всего жизненного цикла изделия.

Эксплуатационная надежность системы Galactic подкрепляется развитой системой самодиагностики. При возникновении отклонений от нормальных рабочих параметров — таких как утечка хладагента, перегрев компрессора или неисправность датчиков температуры — система автоматически прекращает работу и выводит соответствующий код на экран проводного пульта. Это предотвращает выход из строя дорогостоящих компонентов и упрощает работу сервисных инженеров. Мониторинг давления в холодильном контуре и температурных градиентов на входе и выходе из испарителя позволяет поддерживать оптимальный режим кипения фреона, что исключает риск гидравлического удара в компрессоре.

С точки зрения проектировщика, наличие подробных диаграмм зависимости расхода воздуха от статического давления является ключевым преимуществом. Это позволяет точно подобрать вентиляционные решетки и рассчитать длину трасс без использования дополнительных вентиляторов подпора. Внутренний блок Galactic обладает достаточным запасом мощности вентилятора для работы в сетях с высоким аэродинамическим сопротивлением, что часто встречается в офисных помещениях с плотной сетью коммуникаций. Внедрение таких систем в проектную документацию гарантирует предсказуемость результата и соответствие объекта нормам пожарной и санитарной безопасности.

В контексте устойчивого развития и экологических стандартов, выбор системы на R32 подчеркивает ответственность владельца здания. Снижение углеродного следа достигается не только за счет состава газа, но и за счет высокой операционной эффективности. Меньшее количество циклов включения-выключения благодаря инверторной модуляции снижает нагрузку на городские электросети, что особенно важно для объектов с дефицитом выделенной мощности. Galactic GDZ36ML(Q)-W/GCZ36MLN(Q)-W — это выбор в пользу проверенных технологий, упакованных в современную инженерную форму, обеспечивающую комфорт без компромиссов.

Финальная оценка системы подтверждает её конкурентоспособность в классе 10-11 кВт. Модель демонстрирует стабильные показатели как при пиковых летних нагрузках, так и при использовании в качестве основного или вспомогательного источника тепла. Баланс технических характеристик, возможности глубокой интеграции в автоматизированные системы и простота обслуживания делают Galactic GDZ36ML(Q)-W/GCZ36MLN(Q)-W эталонным представителем своего сегмента, достойным доверия профессионального сообщества и требовательных заказчиков.

В процессе эксплуатации важно учитывать и человеческий фактор. Интуитивно понятный интерфейс пульта управления сводит к минимуму вероятность ошибочной настройки параметров. Функция блокировки кнопок предотвращает несанкционированное изменение режима работы, что актуально для общественных пространств и учебных заведений. Все эти детали в совокупности формируют образ продукта, в котором инженерная мысль направлена на создание максимально бесшовного и позитивного опыта взаимодействия с климатической техникой.

Завершая анализ, можно констатировать: Galactic создала систему, которая не просто охлаждает или нагревает воздух, а управляет средой обитания на высоком качественном уровне. Точность, экономичность и незаметность в интерьере — три столпа, на которых держится успех данной модели. Для инженера, архитектора или владельца бизнеса Galactic GDZ36ML(Q)-W/GCZ36MLN(Q)-W становится предсказуемым и надежным активом, обеспечивающим стабильный микроклимат на долгие годы вперед.
