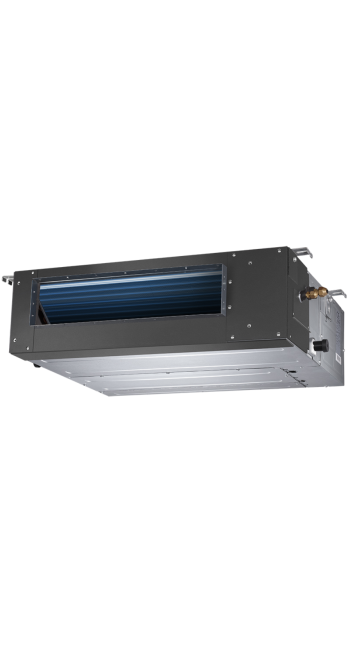

Кондиционер воздуха Olmo OSH-IB48HRK/OSH-IOU48HFK

Описание Кондиционер воздуха Olmo OSH-IB48HRK/OSH-IOU48HFK

Техническая спецификация и инженерный анализ системы Olmo OSH-IB48HRK/OSH-IOU48HFK

Кондиционер воздуха Olmo модели OSH-IB48HRK (внутренний блок) и OSH-IOU48HFK (наружный блок) представляет собой инверторную сплит-систему напольно-потолочного типа, спроектированную для обеспечения расчетных параметров микроклимата в помещениях большой площади. Данное оборудование относится к категории полупромышленного климатического оборудования (Light Commercial) и предназначено для объектов, где конструктивные особенности не позволяют использовать кассетные или канальные системы. Архитектура системы базируется на принципах термодинамической эффективности и модуляции мощности, что критично для поддержания стабильной энтальпии воздуха в коммерческих пространствах объемом до 400–450 кубических метров.

1. Технологический фундамент и архитектура компрессора

Основой наружного блока OSH-IOU48HFK является высокоэффективный инверторный компрессор постоянного тока. В отличие от систем типа on/off, инверторный привод обеспечивает плавную модуляцию частоты вращения ротора в зависимости от текущей тепловой нагрузки. Это исключает циклические пусковые токи, снижая механический износ обмоток электродвигателя и нагрузку на электрическую сеть объекта.

Getty ImagesТехнология 180-градусного волнового инверторного преобразования (180° Sine Wave Drive) позволяет достичь более точного совмещения фаз тока и напряжения, что минимизирует электромагнитные помехи и повышает коэффициент мощности системы. В конструкции компрессора применены неодимовые магниты, которые обеспечивают высокий крутящий момент при низких частотах, что критично для работы в режиме поддержания температуры с минимальным энергопотреблением. Использование синтетического масла с высокой гигроскопичностью требует строгого соблюдения технологии вакуумирования контура при монтаже для предотвращения окисления внутренних компонентов.

2. Термодинамические показатели и хладагент

Модель Olmo OSH-IB48HRK/OSH-IOU48HFK оперирует на современном хладагенте R32 (дифторметан). Переход на данный тип рабочего тела обусловлен его физико-химическими свойствами: потенциал глобального потепления (GWP) у R32 на 67% ниже, чем у широко распространенного R410A. С точки зрения инженерной эффективности, R32 обладает более высокой теплопроводностью и меньшей вязкостью, что позволяет снизить массу заправки хладагента при сохранении идентичной холодопроизводительности.

Номинальная холодопроизводительность системы составляет примерно 14.0 кВт (48 000 BTU/h), а теплопроизводительность — 15.5 кВт. Эти показатели достигаются за счет оптимизированной площади теплообмена и использования трубок с внутренней накаткой (Inner-grooved copper), которая увеличивает турбулентность потока хладагента и коэффициент теплопередачи. Электронный расширительный клапан (EEV), интегрированный в наружный блок, осуществляет прецизионное дозирование подачи жидкой фазы хладагента в испаритель, обеспечивая оптимальный перегрев пара на входе в компрессор в широком диапазоне наружных температур.

3. Конструкция внутреннего блока и аэродинамика

Внутренний блок OSH-IB48HRK выполнен в универсальном корпусе, позволяющем осуществлять как горизонтальный монтаж под перекрытием (потолком), так и вертикальный монтаж на стене (напольный вариант). Такая гибкость критична для помещений с панорамным остеклением или сложной геометрией стен.

Аэродинамическая схема блока включает в себя центробежные вентиляторы с оптимизированным профилем лопаток, что позволяет формировать мощный, но низкошумный поток воздуха. В режиме охлаждения система реализует алгоритм подачи воздуха вдоль потолка для исключения эффекта «холодного душа», тогда как в режиме нагрева поток направляется вертикально вниз для эффективного преодоления конвективного сопротивления и быстрого прогрева приповерхностного слоя пола. Широкоугольные жалюзи с автоматическим приводом (Auto Swing) обеспечивают равномерное распределение температуры по всему объему обслуживаемой зоны, минимизируя образование застойных температурных зон.

4. Защитные технологии и антикоррозийная обработка

Эксплуатационный ресурс системы напрямую зависит от устойчивости теплообменников к агрессивным воздействиям внешней среды. Наружный блок OSH-IOU48HFK и внутренний блок OSH-IB48HRK оснащены защитным покрытием Golden Fin. Это нанотехнологичный гидрофильный слой, который предотвращает окисление алюминиевого оребрения теплообменников под воздействием солевого тумана, кислотных осадков и конденсата. Гидрофильные свойства покрытия способствуют более быстрому удалению влаги с поверхности испарителя, что препятствует размножению бактерий и плесени во внутреннем блоке, улучшая гигиенические показатели подаваемого воздуха.

Система управления включает многоуровневый комплекс самодиагностики. Датчики контролируют давление в контуре, температуру нагнетания компрессора, температуру наружного и внутреннего воздуха, а также целостность электрических цепей. При обнаружении отклонений от расчетных параметров (например, утечки хладагента или перегрева инверторного модуля) система автоматически прекращает работу и выводит код ошибки на дисплей пульта управления, предотвращая фатальный выход оборудования из строя.

5. Параметры энергоэффективности и сезонные коэффициенты

Olmo OSH-IB48HRK/OSH-IOU48HFK соответствует высоким стандартам сезонной энергоэффективности. Коэффициент SEER (Seasonal Energy Efficiency Ratio) в режиме охлаждения и SCOP (Seasonal Coefficient of Performance) в режиме обогрева указывают на то, что на каждый потребленный киловатт электроэнергии система выдает более трех киловатт тепловой или холодильной энергии. Это достигается за счет использования высокоэффективных вентиляторов с DC-моторами как во внутреннем, так и во внешнем блоках.

DC-инверторные двигатели вентиляторов позволяют плавно регулировать расход воздуха и статическое давление, подстраиваясь под фактическое сопротивление фильтрующих элементов и теплообменника. Это не только снижает энергопотребление на 30–40% по сравнению с AC-двигателями, но и существенно уменьшает акустическую нагрузку. В ночном режиме или режиме минимальной производительности система работает практически бесшумно для оборудования такого класса.

6. Особенности монтажа и гидравлические ограничения

Проектирование систем на базе Olmo OSH-IB48HRK/OSH-IOU48HFK требует строгого учета длин фреоновых магистралей. Максимальная длина трубопровода между блоками может достигать 50 метров, а перепад высот — до 30 метров. Данные параметры позволяют размещать наружные блоки на кровлях многоэтажных зданий или в технических зонах, удаленных от жилых или рабочих помещений.

При монтаже следует учитывать диаметры жидкостной и газовой линий (обычно 3/8" и 5/8" соответственно). Превышение допустимой длины магистрали без дополнительной дозаправки хладагента приводит к снижению производительности и риску масляного голодания компрессора из-за нарушения возврата масла в картер. Также важно предусмотреть корректный отвод конденсата от внутреннего блока. В напольно-потолочных моделях дренаж может отводиться самотеком, однако при потолочном монтаже в условиях ограниченного пространства может потребоваться установка дополнительной дренажной помпы для подъема воды на уровень основного стока.

7. Управление, автоматизация и сетевые возможности

Управление системой осуществляется с помощью беспроводного ИК-пульта, входящего в комплект поставки. Дополнительно предусмотрена возможность подключения проводного пульта управления, что актуально для общественных помещений, где существует риск утери ИК-пульта или требуется централизованный контроль.

Современная электроника Olmo поддерживает интеграцию модулей Wi-Fi (опционально), что позволяет управлять параметрами климата через мобильное приложение. Это открывает возможности для удаленного мониторинга состояния системы, настройки недельных таймеров и подготовки помещения к приходу персонала. Функция автоматического перезапуска (Auto Restart) сохраняет все настройки в энергонезависимой памяти и восстанавливает работу системы в заданном режиме после внезапного отключения электропитания, что критично для серверных и технологических зон.

8. Эксплуатационные температурные диапазоны

Система Olmo OSH-IB48HRK/OSH-IOU48HFK адаптирована к климатическим условиям с выраженной сезонностью. В режиме охлаждения кондиционер стабильно работает при наружных температурах от -15°C до +50°C. В режиме обогрева нижний температурный предел составляет -15°C. Для работы в режиме охлаждения при низких температурах (например, для охлаждения серверных зимой) наружный блок оснащен алгоритмом управления скоростью вентилятора для поддержания стабильного давления конденсации.

При работе на обогрев в условиях высокой влажности и отрицательных температур система автоматически активирует интеллектуальный режим разморозки (Defrost). В отличие от классических систем, работающих по таймеру, алгоритм Olmo анализирует разницу температур теплообменника и наружного воздуха, запуская цикл оттайки только при реальном обледенении ребер наружного блока. Это минимизирует простои в подаче тепла и повышает общий КПД системы в зимний период.

9. Экологический профиль и устойчивое развитие

Выбор хладагента R32 и соответствие директивам ErP (Energy-related Products) подтверждают ориентацию производителя на снижение экологического следа. Высокая энергоэффективность напрямую коррелирует с сокращением выбросов CO2 на электростанциях, обеспечивающих питание системы. Кроме того, компоненты блоков выполнены из материалов, подлежащих вторичной переработке, что соответствует концепции экономики замкнутого цикла.

Низкий уровень шума наружного блока минимизирует акустическое загрязнение городской среды, что особенно важно при установке оборудования на фасадах зданий в плотной жилой застройке. Оптимизация формы решетки выброса воздуха на наружном блоке позволяет снизить сопротивление и уменьшить турбулентные завихрения, что также положительно сказывается на звуковом комфорте.

10. Техническое обслуживание и регламент

Для поддержания заявленных характеристик Olmo OSH-IB48HRK/OSH-IOU48HFK требует регулярного сервисного обслуживания. Регламент включает в себя очистку воздушных фильтров внутреннего блока, которые задерживают пыль, пыльцу и другие взвешенные частицы. Загрязнение фильтров ведет к снижению расхода воздуха, обмерзанию испарителя и повышенному расходу электроэнергии.

Проверка давления в контуре и контроль герметичности соединений должны проводиться не реже одного раза в год перед началом сезона активной эксплуатации. Очистка теплообменника наружного блока от пуха и грязи необходима для предотвращения перегрева компрессора и срабатывания защитных реле. Соблюдение этих простых инженерных правил гарантирует сохранение расчетного ресурса компрессора, составляющего при правильной эксплуатации 10–12 лет.

11. Сценарии применения: Анализ эффективности

Напольно-потолочная система Olmo OSH-IB48HRK/OSH-IOU48HFK является оптимальным решением для следующих типов объектов:

• Торговые залы и шоу-румы: Большая длина воздушной струи позволяет охлаждать глубокие пространства без установки множества внутренних блоков.

• Офисы Open Space: Равномерное распределение воздуха исключает возникновение сквозняков на рабочих местах.

• Рестораны и конференц-залы: Возможность монтажа под потолком сохраняет полезную площадь пола и не нарушает дизайн интерьера.

• Серверные комнаты: Высокая надежность инвертора и работа при отрицательных температурах обеспечивают стабильный теплоотвод от серверных стоек в режиме 24/7.

Заключение: Инженерный вывод

Выбор кондиционера Olmo OSH-IB48HRK/OSH-IOU48HFK — это решение, основанное на балансе капитальных затрат и эксплуатационной эффективности. Применение инверторной технологии, хладагента R32 и защитных покрытий теплообменников переводит данную модель из разряда простого бытового прибора в статус надежного инженерного актива. Система обеспечивает точный контроль параметров воздушной среды, высокую энергоэффективность и долговечность, что делает её рациональным выбором для профессионального сектора климатизации.

Архитектура устройства, от логики работы EEV до аэродинамики вентиляторов, направлена на минимизацию неопределенностей в процессе эксплуатации. Интеграция в существующие системы автоматизации и возможность гибкого монтажа позволяют решать сложные климатические задачи на объектах различного функционального назначения. Документированные характеристики подтверждают соответствие оборудования современным требованиям по экологии, безопасности и комфорту, формируя фундамент доверия между производителем, инсталлятором и конечным заказчиком.

Принимая во внимание совокупную стоимость владения (TCO), модель Olmo OSH-IB48HRK/OSH-IOU48HFK демонстрирует превосходные показатели окупаемости за счет экономии электроэнергии и снижения затрат на внеплановые ремонты. Это системный инструмент для создания комфортной и продуктивной среды, полностью соответствующий вызовам современной инженерной практики в области кондиционирования и вентиляции.
