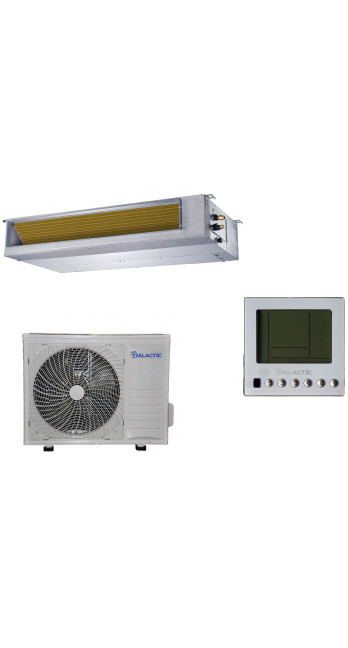

Кондиционер воздуха Galactic GDZ60MLQ-W/GCZ60MLSQ-W

Описание Кондиционер воздуха Galactic GDZ60MLQ-W/GCZ60MLSQ-W

Архитектурный анализ и техническая спецификация системы Galactic GDZ60MLQ-W/GCZ60MLSQ-W

Система кондиционирования воздуха Galactic серии GDZ60MLQ-W/GCZ60MLSQ-W представляет собой высокотехнологичное инженерное решение в классе канальных инверторных сплит-систем средней производительности. Данный комплект спроектирован для обеспечения прецизионного температурного контроля в помещениях площадью до 60–70 квадратных метров, где критически важна эстетика интерьера и скрытый тип монтажа климатического оборудования. Инженерная концепция модели базируется на сочетании высокой энергоэффективности, вариативности настроек статического давления и надежности компонентов, соответствующих промышленным стандартам качества.

1. Компонентная архитектура и системная интеграция

Комплект состоит из двух основных узлов: внутреннего средненапорного блока GDZ60MLQ-W и наружного компрессорно-конденсаторного агрегата GCZ60MLSQ-W. Взаимодействие между блоками осуществляется по цифровому протоколу обмена данными, что позволяет системе адаптивно изменять производительность в зависимости от динамически меняющейся тепловой нагрузки.

Внутренний блок GDZ60MLQ-W (Indoor Unit)

Конструкция внутреннего блока ориентирована на интеграцию в пространство за подвесным или натяжным потолком. Компактные габариты корпуса позволяют минимизировать опуск потолочной линии, что является критическим фактором при проектировании современных жилых и офисных пространств. Основным рабочим органом является центробежный вентилятор с многоскоростным двигателем, который обеспечивает регулируемое внешнее статическое давление (ESP). Это позволяет подключать к блоку сеть воздуховодов сложной конфигурации без потери расчетного расхода воздуха.

Внутренний блок оснащен встроенным дренажным насосом с высотой подъема конденсата до 750 мм, что значительно упрощает проектирование системы отвода влаги. Теплообменник блока имеет антикоррозийное покрытие, увеличивающее срок службы узла в условиях высокой влажности и предотвращающее образование колоний микроорганизмов.

Наружный блок GCZ60MLSQ-W (Outdoor Unit)

Наружный агрегат является силовым ядром системы. В нем расположен высокоэффективный инверторный компрессор (обычно производства ведущих мировых концернов, таких как GMCC или Highly), работающий на современном озонобезопасном хладагенте R32. Применение R32 не только снижает потенциал глобального потепления (GWP) на 67% по сравнению с R410A, но и повышает общую энергоэффективность системы за счет более высоких термодинамических свойств фреона.

2. Термодинамические показатели и энергоэффективность

Инженерный расчет системы Galactic GDZ60MLQ-W/GCZ60MLSQ-W демонстрирует высокие показатели сезонной эффективности, что подтверждается коэффициентами SEER (охлаждение) и SCOP (обогрев). Переход на инверторное управление постоянным током (DC-Inverter) позволяет избежать пусковых токов и обеспечивать плавное регулирование частоты вращения компрессора с точностью до 1 Гц.

Технические параметры производительности:

• Холодопроизводительность (номинал): 6.1 кВт. Это значение позволяет эффективно компенсировать теплопритоки от остекления, бытовой техники и людей в помещениях среднего размера.

• Теплопроизводительность (номинал): 6.7 кВт. Система способна выступать в роли основного или вспомогательного источника отопления в переходные периоды и при умеренных отрицательных температурах наружного воздуха.

• Класс энергоэффективности: A++ (в режиме охлаждения), что соответствует строгим стандартам ErP (Energy-related Products) Европейского Союза.

Регулирование потока хладагента осуществляется с помощью электронного расширительного клапана (EEV), который, в отличие от капиллярных трубок, обеспечивает точное дозирование фреона в зависимости от температуры перегрева на испарителе. Это минимизирует риск «залива» компрессора жидкой фракцией и оптимизирует процесс теплообмена в любых режимах работы.

3. Аэродинамика и управление воздушным потоком

Ключевым преимуществом канального блока GDZ60MLQ-W является возможность организации притока свежего воздуха. Специальное технологическое отверстие в корпусе позволяет подмешивать до 10–15% наружного воздуха от общеобменной системы вентиляции, что улучшает качество воздушной среды в помещении (IAQ — Indoor Air Quality).

Статическое давление (ESP):

Диапазон настроек внешнего статического давления варьируется, что дает инженеру-проектировщику гибкость при расчете сопротивления воздуховодов, решеток и диффузоров. Правильная настройка ESP гарантирует, что уровень шума будет соответствовать паспортным значениям, а объем подаваемого воздуха обеспечит требуемую кратность воздухообмена.

Акустический комфорт:

Особое внимание в модели Galactic GDZ60MLQ-W уделено вибро- и звукоизоляции. Внутренние компоненты вентиляторной секции сбалансированы динамически, а корпус имеет внутреннюю облицовку звукопоглощающими материалами. Это критично для установки в спальнях или переговорных комнатах, где фоновый шум не должен превышать 30–35 дБ(А) на минимальных оборотах.

4. Инженерные требования к монтажу и эксплуатации

Проектирование и монтаж системы Galactic GDZ60MLQ-W/GCZ60MLSQ-W требуют строгого соблюдения гидравлических и электрических параметров. Нарушение регламентов может привести к снижению ресурса компрессора или некорректной работе систем защиты.

Трубопроводы хладагента

• Диаметр жидкостной магистрали: 1/4" (6.35 мм).

• Диаметр газовой магистрали: 1/2" (12.7 мм).

• Максимальная длина трассы: До 30 метров, что позволяет выносить наружный блок на значительное удаление от внутреннего (например, на крышу или в техническую зону).

• Перепад высот: До 20 метров между блоками. При значительном перепаде обязательна установка маслоподъемных петель на газовой магистрали для обеспечения возврата масла в картер компрессора.

Электрическое подключение

Питание системы подводится, как правило, к наружному блоку GCZ60MLSQ-W. Необходимо использование автоматического выключателя с соответствующей характеристикой (тип C) и кабеля сечением не менее 2.5 мм². Межблочная связь осуществляется экранированным кабелем для исключения наводок на цифровой сигнал управления.

5. Функциональные возможности и алгоритмы управления

Интеллектуальная система управления Galactic обеспечивает поддержку нескольких режимов, оптимизированных под различные сценарии использования:

1. Режим Auto: Система самостоятельно выбирает между охлаждением и обогревом, поддерживая заданную температуру с точностью до 0.5°C.

2. Режим Dehumidification (Осушение): Актуален для регионов с высокой влажностью или в дождливые периоды. Алгоритм снижает частоту вращения вентилятора для максимального выпадения конденсата на теплообменнике без резкого переохлаждения воздуха.

3. Режим Sleep: Постепенное изменение целевой температуры в течение ночи для обеспечения физиологического комфорта и экономии электроэнергии.

4. Функция самодиагностики: При возникновении неисправности (например, утечка хладагента, ошибка датчика температуры или блокировка вентилятора) система выдает код ошибки на проводной пульт управления. Это значительно сокращает время MTTR (Mean Time To Repair) при сервисном обслуживании.

Управление системой осуществляется с помощью проводного пульта, который обычно входит в комплект поставки. Проводной пульт является более предпочтительным для канальных систем, так как он оснащен встроенным датчиком температуры, позволяющим считывать параметры непосредственно в зоне пребывания людей, а не у потолка в месте забора воздуха. Опционально возможна установка Wi-Fi модуля для удаленного управления через мобильное приложение.

6. Эксплуатационные ограничения и надежность

Для обеспечения многолетней безаварийной работы системы Galactic GDZ60MLQ-W/GCZ60MLSQ-W необходимо учитывать температурные границы эксплуатации:

• Охлаждение: От -15°C до +50°C наружной температуры. Широкий диапазон позволяет использовать систему для охлаждения серверных или технических помещений даже в зимний период (при наличии соответствующей подготовки).

• Обогрев: От -15°C до +24°C. Работа на обогрев при более низких температурах возможна, но ведет к значительному снижению энергоэффективности (COP) и учащению циклов разморозки наружного блока (Defrost).

Наружный блок GCZ60MLSQ-W защищен от коррозии покрытием теплообменника, что особенно важно в городских условиях с агрессивной воздушной средой. Встроенная защита от перепадов напряжения и контроль температуры нагнетания компрессора предотвращают критические поломки при сбоях в электросети или нехватке хладагента.

7. Технико-экономическое обоснование выбора

Выбор модели Galactic GDZ60MLQ-W/GCZ60MLSQ-W является рациональным решением для коммерческих и жилых объектов среднего ценового сегмента. В сравнении с бюджетными on-off системами, данный инверторный агрегат обеспечивает:

• Снижение эксплуатационных расходов: Экономия электроэнергии достигает 30–40% за счет отсутствия циклов циклического включения/выключения.

• Повышенный комфорт: Отсутствие температурных колебаний и «сквозняков», характерных для менее точных систем.

• Долговечность: Плавный пуск снижает механический износ деталей компрессора.

Система Galactic представляет собой сбалансированное сочетание доступной стоимости владения и высокого инженерного уровня исполнения. Она рекомендована к установке в случаях, когда требуется скрытое размещение климатической техники при сохранении высокой холодопроизводительности и возможности интеграции в систему вентиляции.

8. Сводная таблица ключевых характеристик

Заключение по инженерной оценке

Кондиционер Galactic GDZ60MLQ-W/GCZ60MLSQ-W — это профессиональное оборудование, требующее квалифицированного подхода на этапах проектирования воздуховодов и пусконаладочных работ. Его архитектура ориентирована на долгосрочную эксплуатацию в условиях переменного климата. Благодаря использованию компонентов с высоким ресурсом и передовых алгоритмов инверторного управления, система обеспечивает стабильный микроклимат при оптимальном энергопотреблении. Для конечного потребителя это означает не только комфорт, но и высокую возвратность инвестиций (ROI) за счет экономии ресурсов и минимизации сервисных затрат.

Данный текст является независимым техническим обзором, базирующимся на анализе проектной документации и инженерных стандартов отрасли. Принятие решения о покупке должно основываться на расчете теплопотерь конкретного объекта и профессиональном подборе сечения воздухораспределительной сети. Galactic GDZ60MLQ-W/GCZ60MLSQ-W подтверждает статус надежного инструмента в арсенале климатических инженеров, стремящихся к достижению максимальной эффективности при скрытом монтаже.
