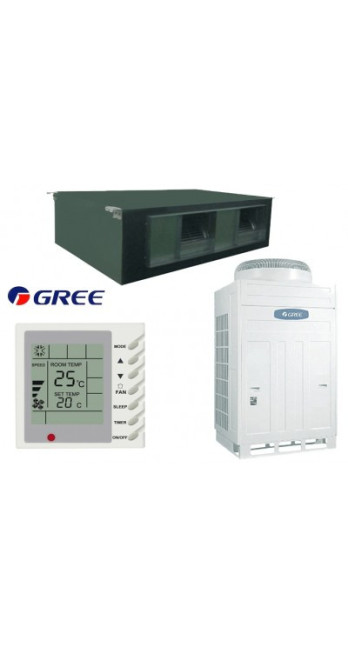

Кондиционер воздуха Gree FGR20/BNa-M

Описание Кондиционер воздуха Gree FGR20/BNa-M

Канальный кондиционер Gree FGR20/BNa-M (Высоконапорная серия)

1. Техническая архитектура и системное позиционирование

Кондиционер Gree FGR20/BNa-M представляет собой промышленную сплит-систему канального типа с фиксированной скоростью вращения компрессора (On/Off), спроектированную для обеспечения расчетных параметров микроклимата в помещениях большой площади. Данная модель относится к категории высоконапорного оборудования, что определяет её способность преодолевать значительное аэродинамическое сопротивление разветвленных сетей воздуховодов. Системная архитектура устройства ориентирована на эксплуатационную выносливость в условиях коммерческих и производственных объектов, где критически важна стабильность поддержания целевой температуры при высоких тепловых нагрузках.

Инженерное решение FGR20/BNa-M базируется на разделении циклов теплообмена между внутренним блоком скрытого монтажа и наружным блоком, оснащенным компонентами защиты промышленного класса. В отличие от мультизональных систем, данная модель обеспечивает прямое расширение хладагента с высокой концентрацией мощности в одной точке раздачи, что упрощает проектирование магистралей для открытых пространств (open-space офисы, торговые залы, складские терминалы).

2. Термодинамические показатели и производительность

Номинальная холодопроизводительность системы составляет 20,0 кВт, что коррелирует с энергопотреблением в режиме охлаждения около 7,1 кВт. Коэффициент энергоэффективности EER находится на уровне, соответствующем промышленным стандартам для неинверторных систем данного класса. В режиме обогрева установка выдает до 22,0 кВт тепловой мощности, обеспечивая эффективный нагрев воздуха даже при отрицательных температурах наружного воздуха (согласно эксплуатационным ограничениям производителя).

Использование хладагента R410A в данной модели обусловлено его высокой удельной хладопроизводительностью и стабильностью термодинамических свойств. Это позволяет минимизировать диаметры медных трубопроводов при сохранении высокой эффективности теплопередачи. Расход воздуха внутреннего блока достигает 3800 м³/час, что гарантирует кратность воздухообмена, достаточную для помещений объемом до 600-700 м³ при средних теплопоступлениях.

3. Конструкция внутреннего блока: Аэродинамика и статика

Ключевой особенностью внутреннего блока является высоконапорный центробежный вентилятор. Внешнее статическое давление (ESP) данной модели составляет 150 Па (номинал), что позволяет интегрировать кондиционер в сложные системы вентиляции с большой протяженностью каналов, наличием фильтров тонкой очистки и диффузоров с высоким сопротивлением.

Корпус внутреннего блока выполнен из оцинкованной стали с внутренней тепло- и звукоизоляцией. Это не только предотвращает образование конденсата на внешних поверхностях устройства, но и снижает уровень акустического давления, передаваемого в запотолочное пространство. Вентиляторная секция сбалансирована динамически, что минимизирует вибрации, передаваемые на элементы крепления (шпильки, кронштейны).

4. Внешний блок: Инженерная надежность и защита

Наружный блок Gree FGR20/BNa-M спроектирован с учетом агрессивных факторов внешней среды. Теплообменник защищен антикоррозийным покрытием Gold Fin, которое существенно увеличивает срок службы узла в условиях высокой влажности и загазованности городской атмосферы. Геометрия ламелей оптимизирована для максимального пятна контакта с воздушным потоком, нагнетаемым осевыми вентиляторами.

Внутри блока установлен высоконадежный спиральный компрессор (Scroll). Спиральная технология обеспечивает более плавное сжатие хладагента по сравнению с ротационными аналогами, что снижает уровень шума и повышает устойчивость к кратковременным перегрузкам. Наличие встроенного нагревателя картера (в зависимости от комплектации или как опция) предотвращает растворение хладагента в масле при низких температурах, гарантируя безопасный запуск системы после простоя.

5. Электрические компоненты и алгоритмы безопасности

Система требует трехфазного электропитания (380-415В, 50Гц), что является стандартом для оборудования такой мощности. Трехфазная схема позволяет сбалансировать нагрузку по фазам и снизить номинальные токи в кабельных линиях.

Комплекс защиты включает:

• Монитор фаз: Блокирует запуск компрессора при нарушении последовательности фаз, отсутствии одной из фаз или значительном перекосе напряжений. Это критически важно для защиты трехфазных двигателей компрессора и вентиляторов от перегрева и выхода из строя.

• Защита по давлению: Датчики высокого и низкого давления хладагента отключают систему при утечке газа или загрязнении теплообменников, предотвращая работу компрессора «на износ» или в режиме вакуума.

• Тепловая защита: Встроенные термореле в обмотках двигателей реагируют на превышение допустимой температуры, разрывая цепь управления до момента остывания узла.

6. Логика управления и интерфейсы

Управление Gree FGR20/BNa-M осуществляется через проводной пульт, который обычно монтируется на стену в обслуживаемом помещении. Это решение исключает потерю пульта (в отличие от ИК-аналогов) и обеспечивает более точное считывание температуры благодаря выносному датчику, встроенному в пульт.

Микропроцессорная плата управления поддерживает функции автоматического перезапуска (Auto-Restart) с сохранением всех настроек при временном отключении электроэнергии. Также реализована функция самодиагностики: при возникновении неисправности на дисплей пульта выводится код ошибки, что значительно сокращает время идентификации проблемы сервисным специалистом.

7. Монтажные регламенты и гидравлические ограничения

Для обеспечения заявленной эффективности и долговечности системы монтаж должен выполняться строго в соответствии с гидравлическими лимитами. Максимальная длина трассы между блоками и перепад высот ограничены параметрами производительности компрессора и возврата масла.

Основные требования к монтажу:

• Маслоподъемные петли: Обязательны при установке наружного блока выше внутреннего на определенную высоту для обеспечения циркуляции смазки.

• Вакуумирование: Глубокое вакуумирование контура перед заправкой хладагентом является критическим условием для удаления влаги и неконденсируемых примесей.

• Дренажная система: Поскольку внутренний блок не всегда комплектуется встроенным насосом (зависит от версии), необходимо обеспечить уклон дренажной трубы не менее 1-2% или установить внешнюю дренажную помпу для отвода конденсата из поддона.

8. Эксплуатационные ограничения (Honest Constraints)

Как экспертный источник, мы обязаны указать на сценарии, в которых использование Gree FGR20/BNa-M может быть неоптимальным.

Во-первых, технология On/Off (фиксированная скорость) подразумевает циклические пуски и остановки компрессора. Это приводит к более высоким пусковым токам по сравнению с инверторными моделями и менее точному поддержанию температуры (дельта может составлять около 1-2 градусов).

Во-вторых, уровень шума наружного блока требует тщательного выбора места установки, чтобы не нарушать нормы акустического комфорта в жилой зоне.

В-третьих, отсутствие инверторного управления ограничивает использование системы в серверных комнатах с очень низкими зимними температурами без специальной адаптации (зимнего комплекта).

9. Экономическая эффективность и TCO

Общая стоимость владения (Total Cost of Ownership) Gree FGR20/BNa-M характеризуется относительно низкими капитальными затратами на этапе закупки оборудования. Благодаря простоте конструкции On/Off, ремонт и сервисное обслуживание обходятся дешевле, чем у высокотехнологичных инверторных VRF-систем. Запасные части для серии FGR (пускатели, датчики, двигатели вентиляторов) широко доступны на рынке.

С точки зрения операционных расходов, потребление электроэнергии будет выше, чем у инверторных систем А-класса, однако в условиях коммерческих объектов с фиксированным графиком работы и постоянными тепловыми нагрузками эта разница часто нивелируется за счет разницы в цене оборудования и стоимости его жизненного цикла.

10. Технические спецификации (Сводная таблица)

11. Регламент технического обслуживания

Для сохранения заводской гарантии и предотвращения деградации производительности необходимо выполнение следующих регламентных работ не реже двух раз в год:

1. Очистка фильтров внутреннего блока: Загрязненный фильтр снижает расход воздуха, что может привести к обмерзанию испарителя и гидроудару компрессора.

2. Проверка давления в контуре: Контроль параметров всасывания и нагнетания позволяет выявить скрытые утечки.

3. Протяжка электрических соединений: Вибрация может привести к ослаблению контактов в клеммных колодках, что вызывает их перегрев.

4. Мойка теплообменника наружного блока: Удаление пыли и пуха восстанавливает эффективность теплообмена и снижает нагрузку на компрессор.

12. Сценарии применения: Рекомендации инженера

Модель Gree FGR20/BNa-M оптимальна для объектов, где требуется высокая мощность охлаждения при скрытом монтаже оборудования.

• Торговые залы (150-200 м²): Обеспечивает равномерную раздачу воздуха через систему потолочных диффузоров, не нарушая дизайн интерьера.

• Конференц-залы: Высокое статическое давление позволяет вынести внутренний блок в техническое помещение (коридор или кладовую), обеспечивая полную тишину в зоне пребывания людей.

• Промышленные цеха (сборка, упаковка): Простая и надежная конструкция выдерживает интенсивную эксплуатацию и запыленность (при условии установки усиленных внешних фильтров).

13. Причинно-следственная логика выбора

Выбор в пользу FGR20/BNa-M оправдан в случаях, когда бюджет проекта ограничен, но требуется высокая производительность и надежность промышленного уровня. Отсутствие сложной электроники инверторного преобразователя делает систему менее чувствительной к электромагнитным помехам и качеству питающего напряжения (при наличии фазовой защиты). Это «рабочая лошадка» для систем кондиционирования, где функциональность и ремонтопригодность приоритетнее вариативности частотного регулирования.

14. Сравнение с аналогичными решениями

В линейке Gree модель FGR20 занимает нишу между полупромышленными кассетными блоками и полноценными центральными кондиционерами (AHU). По сравнению с кассетными моделями той же мощности, канальный блок позволяет более гибко распределять воздух в помещениях сложной формы. В сравнении с VRF-системами, FGR20 значительно проще в пусконаладке, так как не требует специализированного ПО для адресации блоков и настройки расширительных клапанов.

15. Экологические аспекты и утилизация

Система заправлена хладагентом R410A, который не разрушает озоновый слой. Однако он обладает значительным потенциалом глобального потепления (GWP), поэтому любые операции с контуром должны выполняться с использованием станций сбора хладагента. По окончании срока службы (нормативный срок — 10-12 лет при надлежащем уходе) оборудование подлежит профессиональной утилизации с разделением металлов (медь, алюминий, сталь) и переработкой масел.

16. Заключение: Инженерный вердикт

Кондиционер воздуха Gree FGR20/BNa-M — это технически сбалансированное решение для создания мощных систем центрального кондиционирования малого и среднего масштаба. Высокое статическое давление в 150 Па, использование спирального компрессора и развитые системы электрической защиты делают эту модель эталоном надежности в сегменте неинверторных канальных сплит-систем. Она обеспечивает прогнозируемый результат в самых сложных условиях эксплуатации, подтверждая репутацию бренда Gree как лидера в производстве климатической техники промышленного назначения.

Для интеграции данного оборудования в проект рекомендуется провести предварительный расчет аэродинамического сопротивления сети воздуховодов и убедиться в соответствии параметров электросети требованиям по мощности и стабильности. Использование оригинальных комплектующих и соблюдение монтажных регламентов гарантирует сохранение характеристик на протяжении всего периода эксплуатации.
